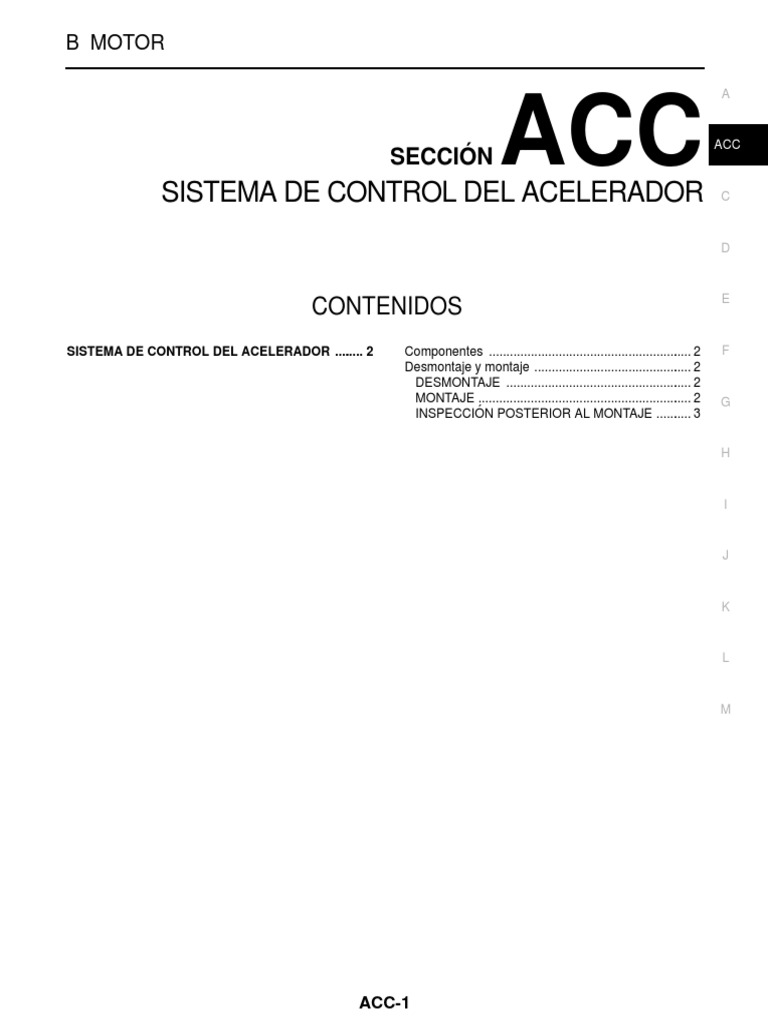

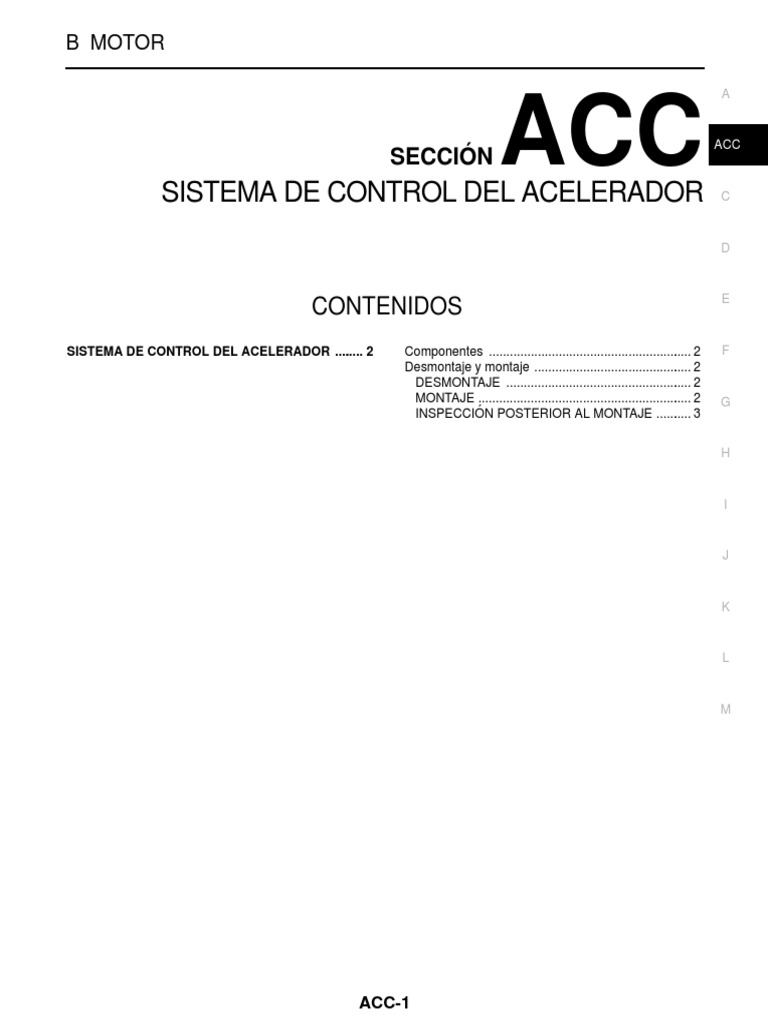

B MOTOR

SISTEMA DE CONTROL DEL ACELERADOR

SECCIÓN ACC ACC

CONTENIDOS
SISTEMA DE CONTROL DEL ACELERADOR ......... 2
E
Componentes ........................................................... 2 F
Desmontaje y montaje .............................................. 2
DESMONTAJE ...................................................... 2
MONTAJE .............................................................. 2 G
INSPECCIÓN POSTERIOR AL MONTAJE ........... 3

ACC-1
 SISTEMA DE CONTROL DEL ACELERADOR

SISTEMA DE CONTROL DEL ACELERADOR PFP:18005

Componentes BBS00DEV

MBIB9141E

1. Conjunto del pedal del acelerador 2. Soporte del pedal del acelerador

Desmontaje y montaje BBS00DEW

DESMONTAJE
1. Desconectar el conector de la instalación del sensor de posición
del pedal del acelerador.
a. Tirar hacia atrás del bloqueo del conector para desbloquear el
conector del sensor de posición del pedal del acelerador como
se muestra en la ilustración.
b. Tirar hacia arriba del conector para desconectarlo del sensor de
posición del pedal del acelerador como se muestra en la ilustra-
ción.

LBIA0333E

2. Aflojar las tuercas y desmontar el conjunto del pedal del acelerador.

PRECAUCIÓN:
● No desarmar el conjunto del pedal del acelerador. No desmontar el sensor de posición del pedal
del acelerador del conjunto del pedal del acelerador.
● Evitar que sufran un impacto al caerse etc. durante su manejo.

● Procurar mantener alejado del agua el conjunto del pedal del acelerador.

● No ajustar el tornillo regulador (de color blanco).

MONTAJE
El montaje es en orden inverso al de desmontaje.

ACC-2
 SISTEMA DE CONTROL DEL ACELERADOR

INSPECCIÓN POSTERIOR AL MONTAJE

● Asegurarse de que el pedal del acelerador se mueve con suavidad dentro de todo el margen de funciona- A
miento.
● Asegurarse de que el pedal del acelerador vuelve a su posición original.
● Para la inspección eléctrica del sensor de la posición del pedal del acelerador, consultar lo siguiente: ACC
Consultar EC-159, "DTC P0220 SENSOR APP",EC-301, "DTC P2135 SENSOR APP".

ACC-3
