Facultad de Ingeniería

Carrera de Ingeniería Civil

Laboratorio de Suelos

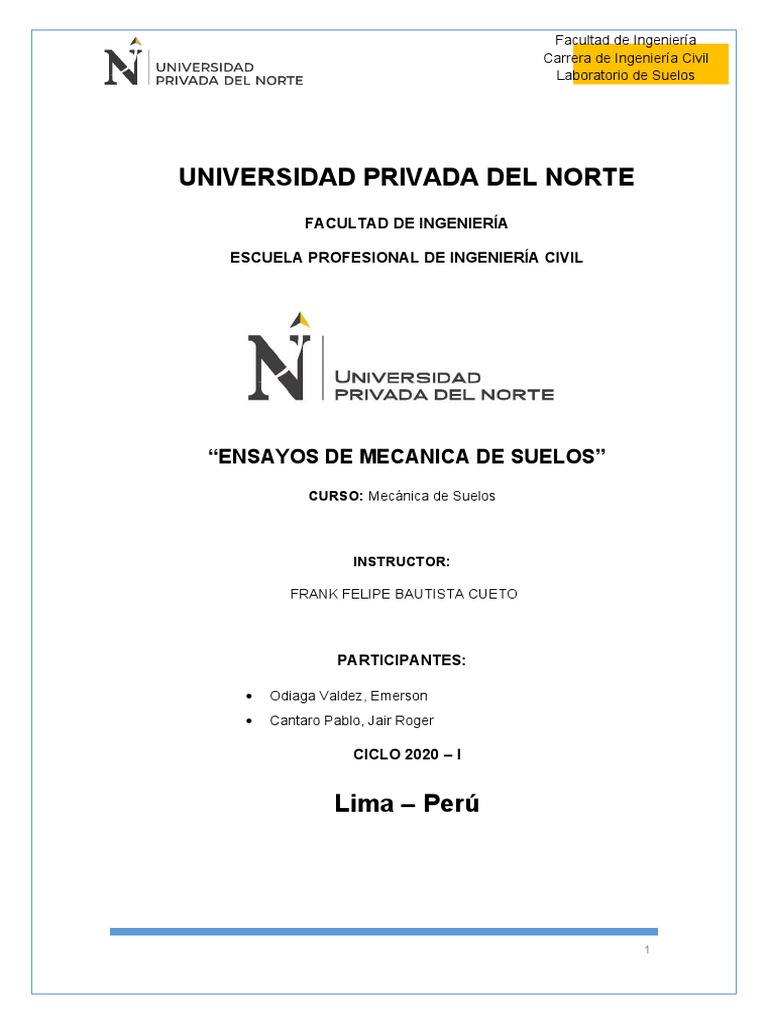

UNIVERSIDAD PRIVADA DEL NORTE

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

“ENSAYOS DE MECANICA DE SUELOS”

CURSO: Mecánica de Suelos

INSTRUCTOR:

 FRANK FELIPE BAUTISTA CUETO

PARTICIPANTES:

 Odiaga Valdez, Emerson

 Cantaro Pablo, Jair Roger

CICLO 2020 – I

Lima – Perú

1
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos
INDICE GENERAL

METODO DE ENSAYO NO CONSOLIDADO NO DRENADO (UU)

1. INTRODUCCION ..……………………………………………………………………………………………. 5
2. OBJETIVOS …………………………………………………………………………….……………............ 5
2.1. OBJETIVO GENERAL ..…………………………………………………………………………. 5
2.2. OBJETIVO ESPECIFICO …………………………………………………………………………. 5
3. NORMATIVIDAD ...………………………………………………………………………………………….. 5
4. MARCO TEORICO ..…………………………………………………………………………………………. 5
4.1. CONO DE ARENA ….………………………………….……………….………………………… 5
5. MATERIALES Y EQUIPO NECESARIO (EPP)……………………………..………………………….6
6. PROCEDIMIENTO ……………………………………………………………….………………….………. 9
6.1. DATOS PREVIOS.………………………………………………………..……………….………. 9
6.2. ARENA ……………………………………………………………………………………………….. 9
6.3. MUESTRA REPRESENTATIVA DE CALICATA …………………………………………. 9
6.4. COMPACTACION-NIVELACIÓN DEL SUELO Y EXCAVACIÓN …………………. 9
6.5. SUELO EXCAVADO ……………………………………………………………………………. 10
6.6. CALIBRACION DEL APARATO DEL CONO DE ARENA ………………………….. 10
6.7. LLENAR EXCAVACIÓN ……………………………………………………………………….. 11
7. CALCULO Y RESULTADOS …………………………………………………..…………………………. 11
7.1. PESO DE ARENA EMPLEADA ..……………………………………………………………. 11
7.2. PESO DE ARENA EN EXAVACIÓN ……………………………………………………….. 12
7.3. VOLUMEN DE MATERIAL EXTRAIDO …………………………………………………. 12
7.4. PESO DEL SUELO + GRAVA ………………………………………………………………… 12
7.5. PESO DE FINOS ………………………………………………………………………………… 13
7.6. VOLUMEN DE FINOS …………………………………………………………………………. 13
7.7. DENSIDAD HUMEDA …………………………………………………………………………. 13
7.8. CONTENIDAD DE HUMEDAD …………………………………………………………….. 13
7.9. DENSIDAD SECA ……………………………………………………………………………….. 14
7.10. GRADO DE COMPACTACIÓN …………………………………………………………….. 14
8. CONCLUSIONES …………………………………………………………………………….……………… 14
9. ANEXOS ……………………………………………………………………………. ………………………… 14
10. BIBLIOGRAFIA ……………………………………………………………………………………............ 20

INDICE DE FIGURAS
FIGURA N° 1……………………………………………………………………………………………………………….6
FIGURA N° 2……………………………………………………………………………………………………………….6
FIGURA N° 3……………………………………………………………………………………………………………….6
FIGURA N° 4………………………………………………………………………………………………………….……6
FIGURA N° 5………………………………………………………………………………………………………….……6
FIGURA N° 6…………………………………………………………………………………………………………….…7
FIGURA N° 7………………………………………………………………………………………………………….……7
FIGURA N° 8………………………………………………………………………………………………………….……7
FIGURA N° 9……………………………………………………………………………………………………………....7

2
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos
FIGURA N° 10…………………………………………………………………………………………………………..…7
FIGURA N° 11……………………………………………………………………………………………………………..7
FIGURA N° 12…………………………………………………………………………………………………………..…8
FIGURA N° 13…………………………………………………………………………………………………..……..….8
FIGURA N° 14……………………………………………………………………………………………………………..8
FIGURA N° 15……………………………………………………………………………………………………………..8
FIGURA N° 16……………………………………………………………………………………………………………..8
FIGURA N° 17……………………………………………………………………………………………………………10
FIGURA N° 18…………………………………………………………………………………………………..……….11
FIGURA N° 19……………………………………………………………………………………………………………15
FIGURA N° 20……………………………………………………………………………………………………………16
FIGURA N° 21…………………………………………………………………………………………………..……….17
FIGURA N° 22……………………………………………………………………………………………………………18
FIGURA N° 23……………………………………………………………………………………………………………19

INDICE DE TABLAS
Tabla N° 1: Clasificación de suelos por coeficiente de permeabilidad…………………………6
Tabla N° 2: Medidas del permeámetro ………………………………………………………………………10
Tabla N° 3: Datos brindados por el instructor ……………………………………………………………11
Tabla N° 4: Cálculos del área…………………………………………………………………………………….12

3
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

MÉTODO DE ENSAYO
TRIAXIAL NO CONSOLIDADO
NO DRENADO (UU)

4
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

1. INTRODUCCION
El presente método de ensayo se usa para determinar el parámetro de resistencia no
drenado cu y es adecuado para arcillas saturadas. En condiciones no drenadas, los suelos
saturados presentan un esfuerzo de corte crítico que tiende a mantenerse constante para
cualquier valor del esfuerzo normal. Un aumento en el esfuerzo axial ocasiona un aumento
semejante en la presión de poros, por lo tanto el esfuerzo efectivo normal permanece constante.
En una serie de ensayos no drenados efectuados bajo esfuerzos desviadores diferentes en
probetas saturadas con el mismo suelo, los círculos de esfuerzos de Mohr para la combinación
de esfuerzos de falla describirán la envolvente de falla no drenada.

2. OBJETIVOS
2.1. OBJETIVO GENERAL
Analizar la resistencia al corte de especímenes cilíndricos en suelos cohesivos en
condiciones inalteradas, remoldeadas o compactadas.

2.2. OBJETIVO ESPECIFICO

 Obtener los parámetros de resistencia de un suelo cohesivo a través de un
ensayo, no consolidado no drenado.
 Determinar la resistencia al corte sin drenaje de un suelo cohesivo.

3. NORMATIVIDAD
Normas ASTM D 2850-95. Método de ensayo para prueba de compresión
triaxial no consolidado-no drenado en suelos cohesivos.
N.T.P  339.164 Compresión Triaxial No Consolidado No Drenado

5
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

4. MARCO TEORICO
5.
Debido a que el suelo es un material tan complejo, ninguna prueba bastará por
si sola para estudiar todos los aspectos importantes del comportamiento
esfuerzo-deformación. El ensayo Triaxial constituye el método más versátil en el
estudio de las propiedades esfuerzo- deformación. Con este ensayo es posible
obtener una gran variedad de estados reales de carga. Esta prueba es la más
común para determinar las propiedades esfuerzo-deformación. Una muestra
cilíndrica de un suelo es sometida a una presión de confinamiento en todas sus
caras. A continuación se incrementa el esfuerzo axial hasta que la muestra se
rompe. Como no existen esfuerzos tangenciales sobre las caras de la muestra
cilíndrica, el esfuerzo axial y la presión de confinamiento, son los esfuerzos
principal mayor y principal menor respectivamente. Al incremento de esfuerzo
axial, se denomina esfuerzo desviador.

6
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

ESFUERZOS PRINCIPALES
En una prueba de compresión cilíndrica, la falla ocurre debido al corte, por ello
es necesario considerar la relación entre la resistencia al corte y la tensión
normal que actúa sobre cualquier plano dentro del cuerpo a compresión. En una
prueba de compresión, una muestra de suelo está sujeta a fuerzas compresivas
que actúa en tres direcciones, en ángulos rectos entre sí, respectivamente; uno en
la dirección longitudinal, los otros dos lateralmente. Los tres planos
perpendiculares sobre los cuales estas tensiones actúan, son conocidos como los
planos principales, y las tensiones como las tensiones principales. Muchos de los
problemas de mecánica de suelos son considerados en dos dimensiones, y solo
son usadas las tensiones principales mayor y menor. A la influencia de la tensión
principal intermedia se le resta importancia.

7
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

CIRCULO DE MOHR

Representación gráfica de los estados de esfuerzo de una muestra de suelo,

sometida a una prueba de compresión Triaxial. La construcción gráfica, para
definir el lugar geométrico de un punto P, por medio de círculos, es de gran
importancia en la mecánica de suelos. Estas resultantes son conocidas como
tensiones de círculo de Mohr.

8
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

6. MATERIALES,INSTRUMENTOS EQUIPO DE PROTECCION PER. (EPP)

6.1. CASCO (EPP)
Figura N°2 - Fuente Google

6.2. BOTAS PUNTA DE ACERO (EPP)

Figura N°3 - Fuente Google

6.3. LENTES DE PROTECCION (EPP)

Figura N°4 - Fuente Google

6.4. CHALECO O GUARDAPOLVO (EPP)

Figura N°5 - Fuente Google

6.5. GUANTES DE BADANA (EPP)

Figura N°6 - Fuente Google

9
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

EQUIPOS Y HERRAMIENTAS

Dispositivos de Carga Axial

El dispositivo de compresión axial puede ser un gato manejado por un motor eléctrico a
través de un engranaje, una plataforma de balanza equipada con un yugo con gato
desviador de carga, un aparato de carga muerta, un dispositivo de carga hidráulico o
neumático, o cualquier otro
dispositivo de compresión
con suficiente capacidad y
control para proporcionar la
velocidad de carga . Las
vibraciones debidas a la
operación del dispositivo de
carga deberán mantenerse al
mínimo.

Dispositivo de Medición
de Carga Axial
El dispositivo de medición de carga axial puede ser un anillo de carga, una celda de
carga electrónica o hidráulica, o cualquier otro dispositivo de medición de carga, capaz
de producir la precisión señalada en este párrafo y puede ser una parte del dispositivo de
carga axial
Piston de carga axial
Cámara de compresión axial
Tapa y Base del Espécimen
Deberán usarse una tapa y base impermeable y rígida para impedir el drenaje
del espécimen. La tapa y la base del espécimen deberán ser construidas de un material
impermeable anticorrosivo, y cada una deberá tener una superficie plana circular de
contacto con el espécimen y una sección transversal circular. El peso de la tapa del
espécimen deberá ser menor del 0.5% de la carga axial aplicada en la falla. El diámetro

10
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos
de la tapa y de la base deberá ser igual al diámetro del espécimen. La base del
espécimen deberá ser acoplada a la celda de compresión triaxial, para impedir el
movimiento lateral o el volteo, y la tapa del espécimen deberá ser diseñada para recibir
el pistón, de tal manera que el área de contacto del pistón y la tapa sea concéntrica con
la tapa. La superficie cilíndrica de la tapa y la base del espécimen que contacta la
membrana para formar un sello deberá ser lisa y libre de ralladuras.

Indicador de deformación
Deberá ser un dial indicador graduado a 0.001 pulg. (0.03 mm), teniendo un
rango de al menos el 20% de la altura inicial del espécimen de prueba, u otro dispositivo
de medición que cumpla estos requerimientos de precisión y rango.
Membranas de Caucho
La membrana de caucho utilizada para encerrar el espécimen deberá proveer una
protección confiable contra las fugas. Las membranas deberán ser examinadas
cuidadosamente antes de usarse, y si son evidentes algunos defectos o agujeros, la
membrana deberá ser descartada. A fin de ofrecer la mínima restricción al espécimen, el
diámetro de la membrana extendida deberá estar entre el 75 y 90% del diámetro del
espécimen. El espesor de la membrana no excederá el 1% del diámetro del espécimen.
La membrana deberá estar selladas en la base y la tapa del espécimen, con anillos de
caucho "o rings", para los cuales el diámetro interior no esforzado es menor del 75% del
diámetro de la base y la tapa, o por otros métodos que producirán un sello positivo. Una
ecuación para corregir el esfuerzo desviador (diferencia de esfuerzos principales) por
efecto de la resistencia de la membrana, está dada en 8.5.

 Dispositivos de Medición del Tamaño del Espécimen

Los dispositivos usados para medir la altura y el diámetro del espécimen deberán
ser capaces de medir con aproximación al 0.01 pulg. (0.3 mm) y deberán ser construidos
de tal modo que su uso no altere al espécimen.
Cronómetro
Un dispositivo de regulación de tiempo indicando el tiempo de prueba
transcurrido con aproximación a 1 seg. deberá ser usado para establecer la velocidad de
aplicación de esfuerzo o deformación.
Dispositivo para Pesado

11
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos
El dispositivo para pesado deberá ser apropiado para pesar especímenes de
suelo. Especímenes de menos de 100 gramos serán pesados con aproximación a 0.01
gramos, mientras que especímenes de 100 gramos o más, serán pesados con
aproximación a 0.1 gramos.
Aparatos Diversos
.- Accesorios y herramientas de tallado de especímenes, un expansor de
membrana, aparato de remoldeo, latas de contenido de humedad (agua), y hojas
de datos como sean requeridos.

12
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

PROCEDIMIENTO
Con el espécimen encerrado en la membrana de caucho, la cual está sellada a la tapa y a
la base del espécimen y ubicado en la celda, ensamble la celda triaxial.

Lleve el pistón de carga axial en contacto con la tapa del espécimen varias veces, para
permitir el asentamiento y alineamiento apropiado del pistón con la tapa. Durante este
procedimiento, cuide de no aplicar al espécimen un esfuerzo desviador que exceda del
0.5% de la resistencia a la compresión estimada. Si el peso del pistón es suficiente para
aplicar un esfuerzo desviador que exceda del 0.5% de la resistencia a la compresión
estimada, el pistón deberá estar fijado por encima de la tapa del espécimen
Después chequear el asentamiento y el alineamiento y dejarlo fijado hasta la aplicación
de la presión de la celda.

Coloque la celda en posición en el dispositivo de carga axial.

Cuide la alineación del dispositivo de carga axial, el dispositivo de medición de carga
axial, y la celda triaxial, para prevenir la aplicación de una fuerza lateral al pistón
durante la prueba.
Fije el dispositivo de mantenimiento y medición de presión, y se usa un líquido de
confinamiento, llene la celda hasta un nivel predeterminado.

Ajuste el dispositivo de mantenimiento y medición de presión, a la presión de la celda

deseada, y aplique la presión al fluido de la celda.

Si el dispositivo de medición de carga axial es colocado dentro de la celda, no será

necesario corregir o compensar por la fuerza de levantamiento actuante sobre el
dispositivo de carga axial o por la fricción del pistón. En ambos casos requiere la lectura
inicial de indicador de deformación cuando el pistón contacte la tapa del espécimen.
Comience a aplicar la carga axial, de modo de producir deformaciones axiales a una
velocidad de aproximadamente 1%/minuto para materiales plásticos y 0.3%/minuto para
materiales frágiles que consigan un esfuerzo desviador máximo a aproximadamente 3 a
6% de la deformación.

13
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

Registre los valores de la carga-deformación para: 0.1, 0.2, 0.3, 0.4 y 0.5% de la
deformación; luego para incremento del 0.5% de deformación hasta 3% ; y
posteriormente para cada 1%.

Tome las lecturas suficientes para definir la curva esfuerzo-deformación; por ello, un
mayor número de lecturas podrían ser necesarios en las etapas de la prueba, así como
cuando se aproxima la falla.

Continúe la carga hasta el 15% de la deformación, excepto que la carga pueda

suspenderse cuando el esfuerzo desviador haya descendido hasta el 20% o cuando el 5%
de la deformación axial ocurre después de un picomáximo en el esfuerzo desviador.

14
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

 a) Calcular las deformaciones unitarias y el área corregida por medio de las
ecuaciones siguientes:
є = ΔH/H0
A = Ao/(1- є)
Donde:
H: Cambio en la altura del espécimen, leído del indicador de deformación.
H0: Altura inicial del espécimen de prueba menos cualquier cambio de longitud
antes de cargar
Є: Deformación unitaria (expresada como un decimal)
A0: Área inicial de la sección transversal de la muestra (A0 = πD²/4)
b) Calcular el esfuerzo desviador (σ1- σ 3)
con la siguiente ecuación: (σ 1 - σ 3)= P/A
Donde:
P: Carga axial aplicada medida (N)
A: Área promedio de la sección transversal correspondiente de la muestra
(mm²)

c) Curva esfuerzo-deformación unitaria: Prepare un gráfico que muestre la

relación entre el esfuerzo desviador (diferencia entre los esfuerzos principales) y
la deformación unitaria axial, grafique el esfuerzo desviador en el eje de las
ordenadas y la deformación unitaria axial (en porcentaje) en el eje de las
abscisas. Seleccione la resistencia a compresión y la deformación unitaria axial
de falla de acuerdo con las definiciones que se indican en 17.5.

d) Calcular los esfuerzos totales principales mayor y menor a la falla:

σ 3 = esfuerzo total principal menor = presión en la cámara triaxial.
σ 1 = esfuerzo desviador de falla más presión de la cámara triaxial.

15
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

e) Círculos de Mohr para al menos tres presiones confinantes, en coordenadas σ

- є, y cálculo de c y Φ.

Muestra
Datos del espécimen:
Presión de confinamiento 𝜎3 : 0.5 kgf/cm²
Peso inicial de muestra, Wo : 628.0 g
Diámetro superior, Ds : 6.44 cm
Diámetro intermedio, Dc : 6.38 cm
Diámetro inferior, Di : 6.29 cm
Diámetro promedio, D : 6.37 cm
Altura 1, H1 : 13.17 cm
Altura 2, H2 : 13.18 cm
Altura 3, H3 : 13.19 cm
Altura promedio H : 13.18 cm
Área inicial, Ao : 31.87 cm²
Volumen inicial, Vo : 420.0 cm³
Peso unitario húmedo, 𝛾𝑜 : 1.495 g/cm³
Tipo de material : MH (Limo de alta
plasticidad)
Velocidad de carga (mm/min) : Dado que es un material
cohesivo la razón de carga es de 1% de deformación unitaria es decir: 131.8 mm
x (0.01) = 1.31800 mm/min

16
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

Resultado

Lista de lecturas de deformación para deformaciones unitarias de 0.1, 0.2, 0.3,

0.4 ,0.5, 1.0, 1.5,2.0, 2.5, 3.0, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 y 15% de la
altura H.

Lectura 1 a 0.1% = 131.8x0.001 = 0.13 mm

Lectura 2 a 0.2% = 131.8x0.002 = 0.26 mm
Lectura 3 a 0.3% = 131.8x0.003 = 0.40 mm
Lectura 4 a 0.4% = 131.8x0.004 = 0.53 mm
Lectura 5 a 0.5% = 131.8x0.005 = 0.66 mm
Lectura 6 a 1.0% = 131.8x0.010 = 1.32 mm
Lectura 7 a 1.5% = 131.8x0.015 = 1.98 mm
Lectura 8 a 2.0% = 131.8x0.020 = 2.64 mm
Lectura 9 a 2.5% = 131.8x0.025 = 3.30 mm
Lectura 10 a 3% = 131.8x0.030 = 3.95 mm
Lectura 11 a 4% = 131.8x0.04 = 5.27 mm
Lectura 12 a 5% = 131.8x0.05 = 6.59 mm
Lectura 13 a 6% = 131.8x0.06 = 7.91 mm
Lectura 14 a 7% = 131.8x0.07 = 9.23 mm
Lectura 15 a 8% = 131.8x0.08 = 10.54 mm
Lectura 16 a 9% = 131.8x0.09 = 11.86 mm
Lectura 17 a 10% = 131.8x0.10 = 13.18 mm
Lectura 18 a 11% = 131.8x0.11 = 14.50 mm
Lectura 19 a 12% = 131.8x0.12 = 15.82 mm
Lectura 20 a 13% = 131.8x0.13 = 17.13 mm
Lectura 21 a 14% = 131.8x0.14 = 18.45 mm
Lectura 22 a 15% = 131.8x0.15 = 19.77 mm

Colocar el espécimen al interior de la celda de presión y aplicar una presión de

confinamiento 𝜎3 = 0.5 kgf/cm²

17
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

Detalle de cálculos para 0.1 y 0.2% de deformación unitaria:

Para 0.1% de deformación unitaria
Valor de carga (kgf) = Lectura de carga en N/ (9.81 N/1 kgf)
= 79/9.81
= 8.05 kgf
Deformación unitaria = 0.1%
= 0.001
1.-deformación unitaria = 1-0.001
= 0.999
Área corregida A = Ao/(1-ɛ)
= 31.87 cm²/0.999
= 31.90 cm²
Esfuerzo desviador = P/A (𝜎1 -𝜎3)
= 8.05/31.90
= 0.252 kgf/cm²

Para 0.2% de deformación unitaria

Valor de carga (kgf) = Lectura de carga en N/ (9.81 N/1 kgf)
= 114/9.81
= 11.62 kgf
Deformación unitaria = 0.2% = 0.002
1.-deformación unitaria = 1-0.002
= 0.998
Área corregida A = Ao/(d.u)
= 31.87 cm²/0.998
= 31.93 cm²
Esfuerzo desviador = P/A (𝜎1 -𝜎3)
= 11.62/31.93
= 0.364 kgf/cm² 𝜎3

18
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

El máximo esfuerzo desviador es 3.412 ≈ 3.41 kgf/cm²

De lo anterior se tiene que: 𝜎1 -𝜎3= 3.41 kgf/cm
Por tanto: 𝜎1 = 3.41 + 𝜎3= 3.41 + 0.50 = 3.91 kgf/cm²
Hacer esquema del espécimen fallado:

19
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

7. CONCLUSIONES

8. ANEXOS

9. BIBLIOGRAFIA

 Sabio Siglo XX. (2016, 22 octubre). Ensayo de DENSIDAD de CAMPO y SPEEDY [Archivo

de vídeo]. Recuperado de [Link]

 INDECOPI. (2014, 7 septiembre). NTP 339.143 1999 (revisada en el 2014): SUELOS.

Método de ensayo estándar para la densidad y peso unitario del suelo in-situ mediante

el método del cono de arena. Recuperado 2 de julio de 2020, de

[Link]

cmd=view&content_id=_13310743_1&course_id=_1354916_1

20
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelos

21
