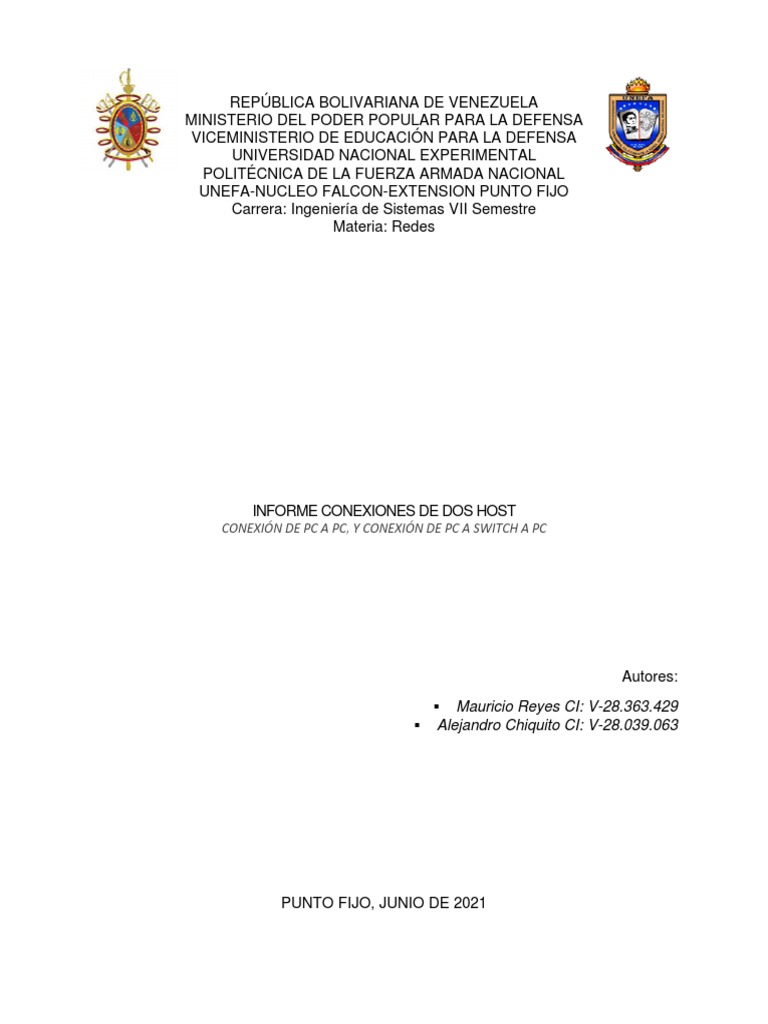

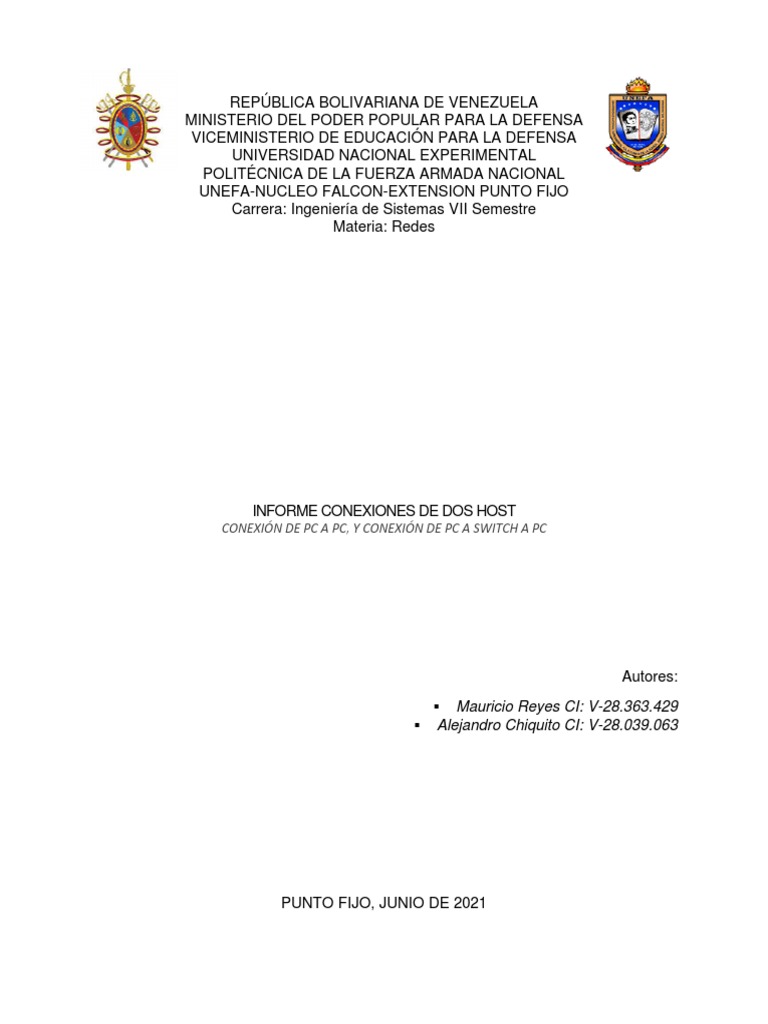

REPÚBLICA BOLIVARIANA DE VENEZUELA

MINISTERIO DEL PODER POPULAR PARA LA DEFENSA

VICEMINISTERIO DE EDUCACIÓN PARA LA DEFENSA
UNIVERSIDAD NACIONAL EXPERIMENTAL
POLITÉCNICA DE LA FUERZA ARMADA NACIONAL
UNEFA-NUCLEO FALCON-EXTENSION PUNTO FIJO
Carrera: Ingeniería de Sistemas VII Semestre
Materia: Redes

INFORME CONEXIONES DE DOS HOST

CONEXIÓN DE PC A PC, Y CONEXIÓN DE PC A SWITCH A PC

Autores:
▪ Mauricio Reyes CI: V-28.363.429
▪ Alejandro Chiquito CI: V-28.039.063

PUNTO FIJO, JUNIO DE 2021

 ÍNDICE
Introducción
Desarrollo
Cables de Red
Conectores de puntas y PATCH.CORD
Protocolos de conexión
Conclusión
Definición de términos básicos
Referencias y bibliografía
 INTRODUCCIÓN

Las redes informáticas en conjunto con las nuevas tecnologías han evolucionado de
manera impresionante. Actualmente, Internet es la red más grande del mundo (red de
redes). Una red informática es una conexión entre dos o más computadoras, con el
objetivo de intercambiar datos o información, a través, de medios físicos o inalámbricos.
En cada una de ellas intervienen cierto tipo de elementos que permiten la correcta
comunicación de cada uno de los hosts, como el tipo de cable a utilizar, conectores, entre
otros. Además, también las redes tienen estándares que permiten adaptar una red para
ciertos propósitos, como propósitos empresariales, escolares, entre otros. En el presente
informe se pretende responder a las siguientes interrogantes, ¿Es posible conectar dos
hosts, o una red de dos terminales (de Pc a Pc) ubicados a 90mts?, y de ser así, ¿Qué
tipo de PATCH-CORD se debe utilizar (directo o cruzado)? También, se indicará cómo
realizarla, el cable a utilizar, los conectores y el protocolo. Además de señalar como sería
en caso de la presencia de un Switch (PC a SWITCH a PC).
 CABLES DE RED

Los Cables de Red o Cables de Conexión son los medios físicos que permiten
conectar entre sí a diferentes computadoras y a otros aparatos informáticos, siendo estos
medios físicos compuestos por conductores, aislantes y diferentes materiales que le
brindan flexibilidad y resistencia. Los cables de red pueden vincular 2 equipos de manera
directa o realizar la conexión entre un dispositivo y un router o un Switch.

Categorías de cables de red:

Cable a utilizar:

El cableado a utilizar en la red dispuesta es un cable Ethernet STP (par-trenzado o

apantallado), de tipo Cat6, para una transmisión de datos aproximada de 1000mbps y
una frecuencia de 250MHz, para una velocidad de descarga de paquetes de 150,5MB/s.
Este cableado se propone para una red donde el cableado es de 90 metros (a partir de
100 Metros surge la degradación de datos o perdida de datos y por tal razón se utiliza
medidas menores).

¿Por qué STP?

Es un cable resistente de calidad (tiene una buena protección interna), propuesto para
conexiones donde la longitud de cableado es considerable y es necesario para
instalaciones básicas o ambiciosas donde se debe considerar factores del ambiente que
pueden afectar directamente en cable causando interferencia o desgastes, de tal forma
es un cable óptimo para muchos casos de casos de instalación como este.

¿Por qué Cat6?

Para una instalación de uso doméstico suele cubrir los requerimientos base, además
los cables de categoría 5a y 6 son los que vienen por defecto con la compra de router,
estos ofrecen velocidades de transferencia de un 1gb, lo cual suele ser suficiente para
usuarios comunes y la mayoría de conexiones domésticas, teniendo en cuenta que se
adapta a los planes más accesibles de los operadores hoy en día y los planes básicos
suelen ser los más utilizados.
 CONECTORES DE PUNTAS Y PATCHCORD

Un conector de punta o registered jack (RJ), son un conjunto de estándares de

transmisión de datos y comunicación para el diseño de cableado, muy utilizados para las
telecomunicaciones, dispositivos de red y telefonía. El estándar utilizado para las
conexiones de red de computadores es el RJ-45.

El RJ-45, es un conector de red de 8 pines utilizado para el estándar Ethernet, permite

conectar redes estructuradas, locales y corporativas, se pueden conectar a todos los
dispositivos que acepten el estándar ethernet pc’s, switch’s y servidores. Se utiliza en
conjunto con los cables de red UTP y sus familias, la mayoría de las veces viene
incrustado en los cables o también pueden ser colocados en un cable de red con una
crimpadora (Una pinza de compresión especial para ajustar los conectores RJ). Los
conectores RJ-45, poseen dos tipos de conexión que corresponden a las normas TIA568.

Las normas TIA568, son un estándar para la conexión de cables de red, tienen como
principal objetivo optimizar el diseño de cableado para mejorar la conexión, existen dos
tipos de normas TIA568 aplicadas para los conectores RJ-45, TIA568-A y TIA568-B.

La conexión TIA568-A corresponde a la conexión del cable de par trenzado de la

siguiente manera:

Conexión Directa TIA568-A Fuente: https://es.wikipedia.org/wiki/RJ-45

Y la conexión TIA568-B corresponde a la conexión del cable de par trenzado de la

siguiente manera:
 Conexión Directa TIA568-B Fuente: https://es.wikipedia.org/wiki/RJ-45

Las diferencias entre cada norma es solo el orden de los cables, Así mismo, a través de
estas normas, un cable de red puede ser directo o cruzado, donde cada uno tiene sus
aplicaciones y usos. Los anteriores mostrados son Directos, ya que en cada una de sus
puntas utilizan la misma norma, Uno cruzado utiliza la norma A en una punta y la B en
otra.

Conexión Cruzada Fuente: https://es.wikipedia.org/wiki/RJ-45

Las diferencias entre el directo y el cruzado es su utilidad, el cable directo, (Sea A o

B), se utiliza para conectar dispositivos a un núcleo de red, es decir a un dispositivo
que haga puente para enviar los datos al equipo correcto, como un SWITCH,
enrutador, o servidor, como se observa en el siguiente ejemplo:

Conexión de PC a SWITCH a PC. Fuente: https://community.fs.com/es/blog/t568a-vs-t568b-difference-

between-straight-through-and-crossover-cable.html
 Por otro lado, el Conector Cruzado (tiene una punta A y otra B), se utiliza para crear
una red cerrada o conectar dos dispositivos iguales, puede ser de PC a PC o de
SWITCH a SWITCH, esto sucede porque a través de la normativa permite a cada uno
de los dispositivos enviar y recibir información, sin colisiones, si fuese un cable directo,
ninguno de los dos podría recibir información, para mejor entendimiento se muestra el
siguiente ejemplo:

Conexión de PC a PC. Fuente: https://community.fs.com/es/blog/t568a-vs-t568b-difference-between-

straight-through-and-crossover-cable.html

Conector a utilizar y PATCHCORD a utilizar:

Por lo anteriormente mencionado, para los efectos de la pregunta, el tipo de conector

a usar será el RJ-45 para los dos casos presentados (conexión de pc a pc con y sin
Switch), y el tipo de PATCHCORD, para la conexión de PC a PC sería el Cruzado, y para
la conexión de PC a SWITCH a PC, seria de PATCHCORD Directo, como se mencionó
anteriormente un cable directo permite la conexión de PC a SWITCH de manera exitosa
y uno cruzado permite la correcta conexión de dos dispositivos iguales (PC a PC).
 PROTOCOLOS DE CONEXIÓN

Los protocolos de red son un conjunto de reglas que gobiernan la comunicación entre
los dispositivos que están conectados a una red. Dichas reglas se constituyen de
instrucciones que permiten a los dispositivos identificarse y conectarse.

En informática un protocolo de conexión es un sistema de reglas que permiten que 2

o más entidades (computadoras, teléfonos, Tablet, etc.) de un sistema de comunicación
se comuniquen entre ellos para transmitir información por medio de cualquier tipo de
variación de una magnitud física. Se trata de las reglas o el estándar que define la
sintaxis, semántica y sincronización de la comunicación, así como también los posibles
métodos de recuperación de errores. Los protocolos pueden ser implementados por
hardware, por software o por su combinación.

Protocolos a utilizar:

➢ TFTP (Trivial File Transfer Protocol): Este protocolo se implementa para la

transferencia de archivos mediante dispositivos, provee un uso básico que
podemos implementar para cargar los firmwares en routers y switches
gestionables, permitiendo la transferencia de archivos en un modelo simple de
comunicación.
➢ TCP transmisión control protocol (TCP): Es un protocolo cuya función es asegurar
que el tráfico llegue a su destino de una manera confiable. Esta característica de
confiabilidad no es posible lograrla únicamente mediante IP.
➢ ARP (address resolution protocl): Este protocolo se aplica cuando se utiliza el
protocolo de IP sobre Ethernet.
➢ IP (internet protocol): Utilizado para determinar la manera en que se transmiten
los datos a través de la red y establece las especificaciones con las cuales trabaja
el direccionamiento y routing.
 CONEXIÓN DE PC A PC

Pasos:

• El primer caso antes de conectar físicamente los equipos es darle a cada equipo
un nombre para identificarlos en la red, para ello ejecutamos el panel de control -
>Sistema->acerca de. En especificaciones del dispositivo veremos el nombre
actual (predeterminado) y podemos modificarlo usando el botón “Cambiar el
nombre de este equipo”. La misma tarea puede realizarse desde el panel de
control clásico-> Sistema->configuración avanzada-> nombre de equipo.

Fuente: norfipc.com
• El siguiente paso es activar la detección de redes y uso compartido de archivos.
A continuación, debemos de activar manualmente 2 opciones deshabilitadas de
forma predeterminada en Windows: La detección de redes y el uso compartido
de archivos. Para ello en configuración de red abre Opciones de uso compartido.
Selecciona el perfil Privado y marca las siguientes 2 opciones:
-Activar detección de redes.
-Activar el uso compartido de archivos e impresoras.
-Guardar los cambios.

Fuente: norfipc.com

• Tomar el cable de red propuesto (cable Ethernet STP Cat6 con conector RJ-45),
Conectar un extremo en un ordenador y el otro extremo en el otro ordenador, la
detección será automática y se establecerá una conexión de área local.
Pudiendo ver sus propiedades accediendo a “cambiar opciones del adaptador”.

• Ultimo paso establecer la transferencia de archivos entre las computadoras:

Para acceder de un equipo a otro abrimos el explorador de Windows y en la
barra de direcciones escribimos el nombre del otro equipo, antecedido por dos
barras inclinadas, por ejemplo: \\NombreEquipo se abrirá de tal modo en la
ventana del explorador el contenido, como en la siguiente imagen del ejemplo en
la cual accedemos al nombre norfi. Ojo solo podemos acceder a los archivos
compartidos que se encuentran en la carpeta acceso publico en la ruta C-
>:usuarios para poder acceder a cualquier otra carpeta debemos establecerla
como compartida.

Fuente: Propia

Fuente: norfipc.com
 CONEXIÓN DE PC A SWITCH A PC

Pasos para conexión:

• Es debe establecer de manera opcional el nombre de cada equipo como se

mostró previamente.

• Se debe conectar los cables de red seleccionado a las computadoras y el

extremo sobrante al Switch y el Switch debe conectarse, al router para obtener
la instalación correcta de una red y utilizar los diversos servicios como la
transferencia de archivos.
 CONCLUSIÓN

En conclusión, existen una gran variedad de elementos que intervienen en una red
informática, cada elemento influye de gran manera en la efectividad de envío y recepción
de datos. Además, de acuerdo a las argumentaciones anteriores se puede determinar
que los elementos escogidos como respuesta a las interrogantes del presente informe,
son acertadas para cada caso. Cada uno de ellos fueron escogidos con el objetivo de
construir una red de rentable y de calidad.

TERMINOS BÁSICOS

• STP (Shielded Twisted Pair- Par trenzado apantallado): Los pares de cables
trenzados van recubiertos cada uno por una malla conductora que actúa como
una pantalla frente a las interferencias y el ruido eléctrico. Su protección es
mayor que la de los dos tipos anteriores, y los convierten en cables mejor
preparados para las instalaciones eléctricas que van por dentro de la pared.

• Frecuencia: Define la potencia de Red y suele establecer su anchura y el rango

de perdida de datos a lo largo del cable. Cuanto más largo sea un cable de red,
más potencia se irá perdiendo

• Funcionamiento: Cuando se lleva a cabo la comunicación entre ordenadores

conectados a una misma red. Los datos se parten en paquetes de datos más
pequeños, normalmente tienen una longitud de 1500 bytes, ya que es el típico
MTU (Maximum Transfer Unit) que se suele utilizar en las redes. No obstante,
las redes locales profesionales utilizan un MTU de 9000 bytes o superior, Son
los conocidos como Jumbo Frames, esto permite optimizar el máximo la
transferencia de datos ya que se van a transferir menos cabeceras que también
tienen un cierto tamaño. Por supuesto, una vez que hemos partido los datos en
paquetes más pequeños, al llegar al destinatario, es necesario reensamblarlos
para posteriormente pasarlos a la capa de aplicación.

• Protocolo ARP (Address Resolution Protocol): El protocolo ARP para redes

IPv4 es uno de los protocolos fundamentales de internet y de las redes locales.
Este protocolo también trabaja junto con el protocolo IP para mapear direcciones
 IP en relación a las direcciones hardware utilizado por un protocolo de enlace de
datos. A estas direcciones de hardware se les denomina direcciones MAC,
Estas direcciones sirven de código de identificación para cada una de las
interfaces de red de los dispositivos. ARP opera en el medio de la capa de red y
la capa de acceso al medio (si consideramos al modelo TCP/IP). Este protocolo
se aplica cuando se utiliza el protocolo IP sobre Ethernet.

• Internet Protocol (IP): Los protocolos de internet son un conjunto de reglas que
determinan la manera en que se transmiten los datos a través de la red. El
protocolo de IP es un estándar con especificaciones respecto a cómo debe
funcionar los dispositivos conectados que se encuentran en internet.

• Direccionamiento: consiste en asegurar que cualquier dispositivo conectado a

una determinada red cuente con una dirección IP única. Así, se podrá conocer
al origen y el destino de los datos en tránsito.
• Routing: determina el camino por el cual el tráfico debe transitar teniendo como
base la dirección IP. La tarea de routing es realizada mediante los routers, no
solamente. A su vez, varios protocolos interactúan con IP para posibilitar la
comunicación en cualquier red.
• Internet Control Message Protocol (ICMP): Este protocolo apoya al proceso
de control de errores. Esto es así ya que el protocolo IP, por defecto, no cuenta
con un mecanismo para la gestión de errores en general. ICMP es utilizado para
el reporte de errores y consultas de gestión. Es un protocolo utilizado por
dispositivos como ROUTERS para enviar mensajes de errores e información
relacionada a las operaciones. Por ejemplo, puede informar que el servicio
solicitado no se encuentra disponible o que un HOST o ROUTER no pudo ser
alcanzado/localizado. Este protocolo se encuentra justo por encima del protocolo
IP en la Capa de protocolos TCP/IP.

• Switch: Un Switch o conmutador es un dispositivo de interconexión utilizado

para conectar equipos en red formando lo que se conoce como una red de área
local (LAN) y cuyas especificaciones técnicas siguen el estándar conocido como
Ethernet (o técnicamente IEEE 902.3). La Función básica de un switch es la de
 unir o conectar dispositivos en red. Es importante tener claro que un switch No
proporciona por si solo conectividad con otras redes, y obviamente. Tampoco
proporciona conectividad con internet. Para ello es necesario un router. La
función de un switch es encargarse de la interconexión de equipos dentro de una
misma red, o lo que es lo mismo son los dispositivos que junto al cableado,
constituyen las redes de área local o LAN. Un switch es un punto de conexión
entre equipos y aunque es similar a un hub, posee un punto de escalabilidad
mayor, además los hub están obsoletos.

REFERENCIAS Y BIBLIOGRAFÍA

Worton. (2018). T568A y T568B: dos estándares de cable de red RJ45. Comunidad FS.
Recuperado de: https://community.fs.com/es/blog/t568a-vs-t568b-difference-between-
straight-through-and-crossover-cable.html

Wikipedia (2021). TIA-568B. Recuperado de: https://es.wikipedia.org/wiki/TIA-568B

Wikipedia (2021). RJ-45. Recuperado de: https://es.wikipedia.org/wiki/RJ-45

S.A (s.f) Cable directo o cruzado, ¿Cuál debo utilizar? Grupo NTS. Recuperado de:
https://www.gruponst.es/cable-directo-cruzado/

Fernández, Y. (2021) Categorías de cables ethernet. Xataca. Recuperado de:

https://www.xataka.com/basics/cable-red-ethernet-categorias-protecciones-como-
saber-cual-comprar

Fernández, L. (2020) Protocolos básicos de redes. Redeszone. Recuperado de:

https://www.redeszone.net/tutoriales/internet/protocolos-basicos-redes/
