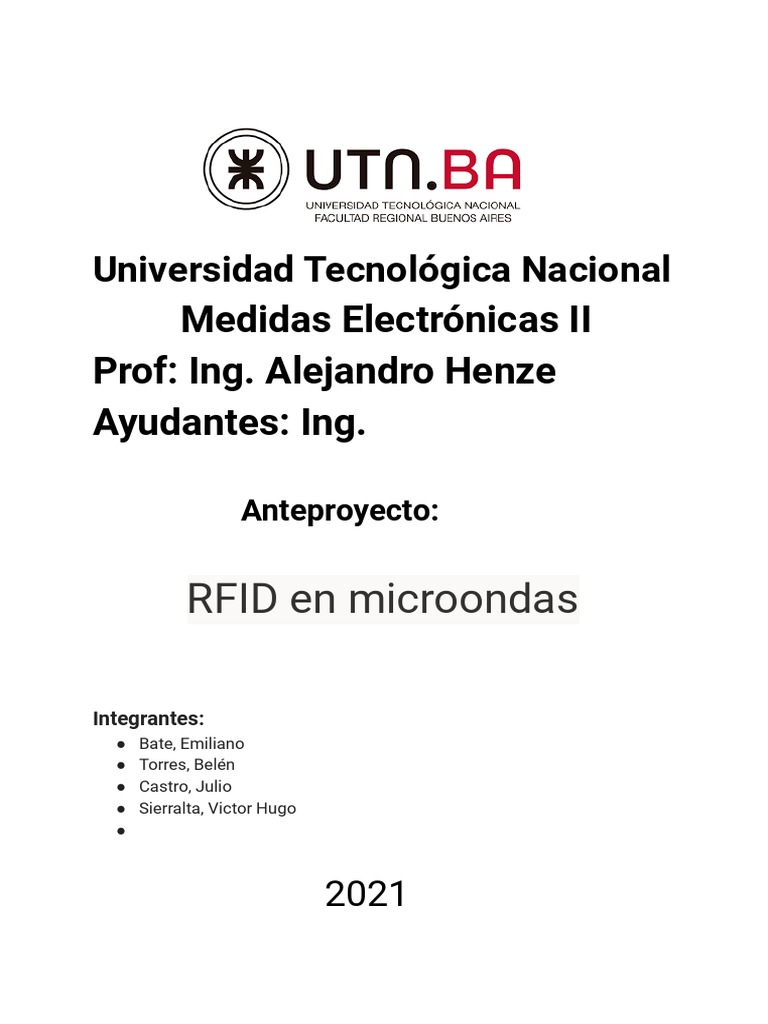

Universidad Tecnológica Nacional

Medidas Electrónicas II
Prof: Ing. Alejandro Henze
Ayudantes: Ing.

Anteproyecto:

RFID en microondas

Integrantes:
● Bate, Emiliano
● Torres, Belén
● Castro, Julio
● Sierralta, Victor Hugo
●

2021
Objetivo:
Diseñar un dispositivo RFID que sea lo más pequeño posible y pasivo que se puede
utilizar como un instrumento de seguridad por ejemplo para poder seguir a una
persona,adosado a su cuerpo mediante puntos de control o sea lugares por los que
pasa mucha gente como ser un cruce de calles.Banda X, que se usa para las
comunicaciones con sondas espaciales en exploración espacial.

Tipos de sistemas RFID

Los sistemas de RFID utilizan ondas de radiofrecuencia para identificar unívocamente

objetos o personas
Los sistemas pasivos en los transpondedores no tienen su propia fuente de alimentación.
En un sistema de RFID pasivo, las etiquetas se activan cuando entran en la zona de
interrogación de un lector

Las etiquetas reciben la potencia necesaria para activarlas, así como la señal de reloj y los
datos, mediante acoplamiento electromagnético con el lector

Especificaciones técnicas:

● Tamaño: El área de la antena es típicamente una característica a minimizar en

la mayoría de aplicaciones. Aún más crítico suele ser cumplir con los
requerimientos de grosor de la etiqueta (bajo perfil). No tenemos el tamaño en
específico,pero va a ser de muy poco tamaño para que sea cómoda de llevar,
que se ajuste bien al cuerpo y que proporcione el rango de lectura requerido
por la aplicación.
● El rango de lectura del sistema es la máxima distancia que permite la comunicación
entre el lector y la etiqueta. Junto con el tamaño de la antena, es el parámetro más
utilizado para medir el rendimiento de la etiqueta y realizar comparaciones con
diferentes diseños. Estimamos 1 metro de distancia.

● La forma de la antena se convierte en un requisito importante cuando se trata

de etiquetar objetos no planos, como objetos cilíndricos, determinadas zonas
del cuerpo humano, etc.
El diseño que adoptariamos seria el de una
antena tipo IFA de 10,5 ghz como se muestra
en la figura, como un monopolo y un plano de
tierra impresos en un sustrato.

● El costo de la etiqueta es un parámetro crítico en la mayoría de aplicaciones y

generalmente está determinado por el precio del sustrato utilizado y el
procedimiento de fabricación.

● frecuencia de trabajo este sistema de etiquetas funciona a 10,5 ghz con una
potencia transmitida de aproximadamente 200 mW.
VENTAJAS Y DESVENTAJAS DE LAS ANTENAS MICROSTRIP PARA ETIQUETAS DE RFID

Ventajas Inconvenientes

· Dimensiones reducidas. · Banda estrecha.

· Perfil bajo.
· Ligeras de peso.
· Ganancia moderada.
· Coste de fabricación bajo.
· Polarización lineal o circular.
· Comportamiento en · Dificultad para conseguir una alta
frecuencia fácilmente pureza de polarización.
adaptable (banda dual).
· Facilidad de integración con Excitación de ondas de
circuitos integrados. superficie.
· Compatibilidad con objetos
metálicos.

Algunas de las técnicas de miniaturización que es habitual encontrar en parches

para RFID son:

1. El uso de materiales con alta permitividad es una técnica bien conocida. Responde al
hecho de que al aumentar la permitividad relativa (εr) del medio, la velocidad de
propagación de las ondas electromagnéticas en el mismo disminuye y, en consecuencia,
la frecuencia de resonancia de la impedancia de entrada de la antena se desplaza hacia
bajas frecuencias.

2. Para el caso de antenas sin plano de masa, un sustrato de alta permitividad aumenta la
separación eléctrica entre la antena y la superficie metálica. En el caso de antenas parche,
la reducción de tamaño se puede entender a partir del MLT . Como contrapartida, el uso
de sustratos de alta permitividad resulta en un aumento del coste del diseño.

3. La apertura de ranuras en el parche de una antena microstrip hace que las corrientes que
circulan por la antena recorran un camino más largo por lo que la longitud eléctrica de la
antena aumenta y la frecuencia de resonancia disminuye permitiendo reducir las
dimensiones de la antena
