Ochoa Tapia

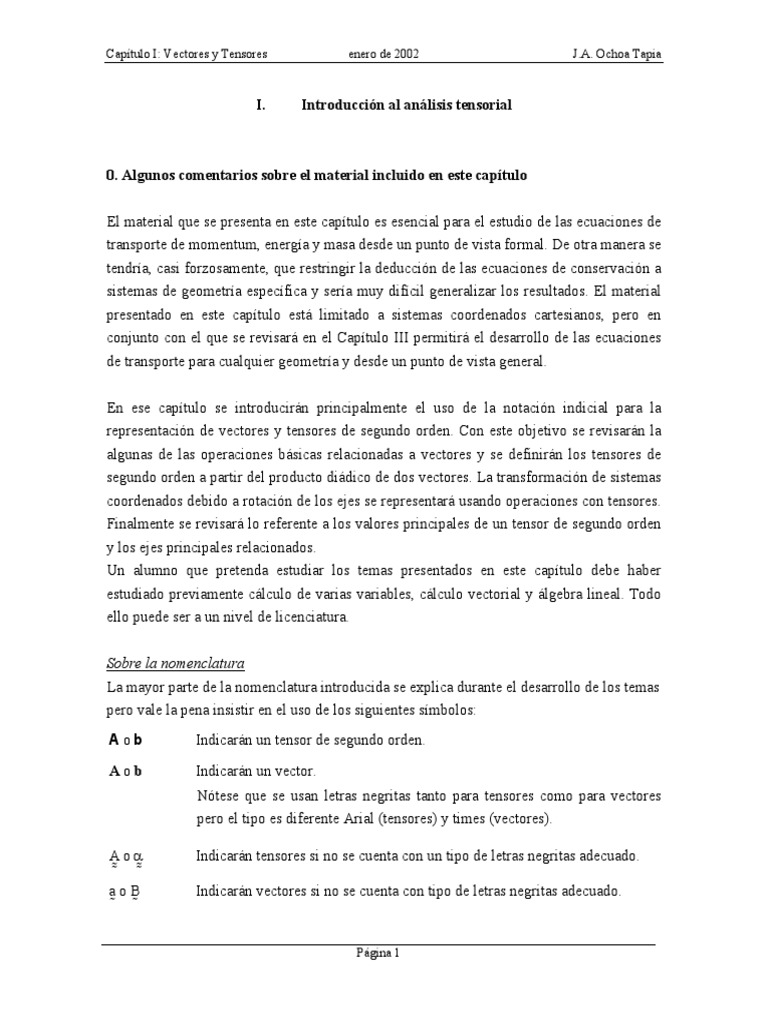

El material que se presenta en este capítulo es esencial para el estudio de las ecuaciones de
transporte de momentum, energía y masa desde un punto de vista formal. De otra manera se
tendría, casi forzosamente, que restringir la deducción de las ecuaciones de conservación a
sistemas de geometría específica y sería muy difícil generalizar los resultados. El material
presentado en este capítulo está limitado a sistemas coordenados cartesianos, pero en
conjunto con el que se revisará en el Capítulo III permitirá el desarrollo de las ecuaciones
de transporte para cualquier geometría y desde un punto de vista general.
Sobre la nomenclatura
La mayor parte de la nomenclatura introducida se explica durante el desarrollo de los temas
pero vale la pena insistir en el uso de los siguientes símbolos:
A ob Indicarán un tensor de segundo orden.
Página 1
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
coordenado cartesiano.
coordenado curvilíneo.
Subíndices
Página 2
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
Considere un sistema cartesiano de coordenadas rectangulares donde los tres ejes son
ortogonales. En lugar de usar la nomenclatura X , Y y Z para los tres ejes, esto con el
propósito de compactar la nomenclatura se designarán como X 1 , X 2 y X 3 . A su vez los
vectores unitarios correspondientes se designarán como e1 , e 2 y e3 , en lugar de la
nomenclatura tradicional i , j y k . De esta forma el vector a (Figura 1) que se dirige de
un punto a otro en el espacio tridimensional, se escribirá como
i =3
a = a1e1 + a2e 2 + a3e3 = ∑ ai ei (1.1)
i =1
En la ecuación (1.1) ai indica cualquiera de los tres componentes del vector a , y para
abreviar la escritura de esta expresión se introduce a continuación la convención de la
sumatoria. Dicha convención establece que la existencia de términos con índice repetido
dos veces indica la suma de todos los términos posibles. Por ejemplo: en el caso del espacio
vectorial al que nos referimos anteriormente la suma será sobre tres términos, o sea
utilizando la convención de la sumatoria la ecuación (1.1) se escribe como
a = ai ei (1.2)
Página 3
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
Se hace notar que cuando en un término aparezca repetido más de dos veces un índice no
implicará sumatoria. Así por ejemplo
ai Si i = a1 S11 , o a2 S22 , o a3 S33 (1.3b)
En donde cos θ ei e j es el ángulo formado por ei y e j . Como estos son vectores unitarios su
magnitud es la unidad, y por lo tanto la ecuación (2.3) se reduce a
ei ⋅ e j = cos θ ei e j (2.4)
Página 4
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
e 2 x e3 = e1 = −(e3 x e 2 ) (3.2)
e3 x e1 = e 2 = −(e1 x e3 )
e1 x e1 = 0, e 2 x e 2 = 0, e3 x e3 = 0
Página 5
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
que se puede desarrollar en la forma siguiente si se utilizan las relaciones indicadas por la
ecuación (3.2)
a x b = (a2b3 − a3b2 )e1 + (a3b1 − a1b3 )e 2 + (a1b2 − a2b1 )e3 (3.4)
A su vez, esta expresión se puede escribir en términos de la definición de un determinante
e1 e 2 e3
a x b = a1 a2 a3 (3.5)
b1 b2 b3
Este símbolo es más fácil de entender y usar si se sigue el siguiente esquema : Se escribe la
secuencia 1 2 3 en la forma mostrada enseguida
1
-1 +1
3 2
Aquí se puede observar claramente que ∈ijk es + 1 cuando los índices son 123 en la
secuencia siguiendo la dirección de las manecillas del reloj, y ∈ijk es - 1 cuando 123 están
colocados en una secuencia contraria a las manecillas del reloj. Por lo tanto
∈123 = ∈231 = ∈312 = +1
( )
∈132 = ∈321 = ∈213 = −1 (3.7)
Usando el símbolo de permutación y sus propiedades, no es difícil demostrar de la ecuación
(3.3) que el producto vectorial entre a y b se escribe en notación indicial como
a x b =∈ijk ai b j e k (3.8)
Página 6
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
4. Rotación de coordenadas
Supóngase que se desea girar los ejes coordenados X 1 , X 2 y X 3 para así crear un nuevo
sistema coordenado X 1 , X 2 y X 3 (Figura 2) con vectores unitarios e 1 , e 2 y e 3
El vector a al cual nos referimos anteriormente, aunque sea expresado en el nuevo sistema
de coordenadas aún es el mismo vector. Los vectores unitarios del nuevo sistema
coordenado se pueden expresar en términos de los del sistema coordenado X 1 , X 2 y X 3 .
Por ejemplo :
e 1= α11e1 + α12e 2 + α13e3
Página 7
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
O en forma compacta
e j = α j i ei (4.2)
Página 8
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
a1 α11 α 21 α 31
a1
a = α
2 12 α 22
α 32
a 2
a
3 α13 α 23 α 33
a 3
En forma similar se pueden encontrar las componentes del vector en el sistema X en
función de las componentes del sistema X , para esto, sobre la base de la ecuación (4.2) se
escribe
ei = α i j e j
(4.13)
Esta ecuación puede ser combinada con la ecuación (4.11) para obtener
a j = ai α i j = ai α i j = α i j α i k a k (4.15)
ó
α k = α i j α kTi (4.16)
{ } , esto es la
T
El símbolo T en α kTi significa los elementos k i de la matriz traspuesta α i k
matriz que resulta de intercambiar los renglones por las columnas de {α } cuyos
ik
elementos son α i k .
La ecuación (4.16) es satisfecha si
α k i αi j = δ k j (4.17)
{α } {α } = {δ }
T
ik ij ij (4.18)
Aquí hemos introducido la matriz identidad que expresada en forma de elemento por
elemento es
Página 9
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
1 0 0
{δ i j } = 0 1 0 (4.20)
0 0 1
Debemos insistir en que
α11 α12 α13 α11 α 21 α 31
{α }
T
ik
= α 21 α 22 α 23 = α12 α 22 α 32
α 31 α 32 α 33 α13 α 23 α 33
y
α11 α 21 α 31 α11 α12 α13
{α }
ij = α12 α 2 2 α 32 = α 21 α 22 α 23
α13 α 23 α 33 α 31 α 32 α 33
Porque el coseno director entre los ejes i j es el mismo si se mide el ángulo de j a i que si
se mide de i a j .
Este resultado es completamente diferente a los productos escalar y vectorial puesto que
cada uno de los términos tiene asociado dos vectores unitarios, este resultado es lo que se
denomina producto diádico o tensor de 2do. orden. En forma expandida el producto a b ,
que denominaremos A , es
A = a b = a1 b1 e1 e1 + a1 b2 e1 e 2 + a1 b3 e1 e3
+ a2 b1 e 2 e1 + a2 b2 e 2 e 2 + a2 b3 e 2 e3 (5.2)
+ a3 b1 e3 e1 + a3 b2 e3 e 2 + a3 b3 e3 e3
El producto b a , denominado B , es
B = a b = b1 a1 e1 e1 + b1 a2 e1 e 2 + b1 a3 e1 e3
+b2 a1 e 2 e1 + b2 a2 e 2 e 2 + b2 a3 e 2 e3 (5.3)
+b3 a1 e3 e1 + b3 a2 e3 e 2 + b3 a3 e3 e3
Página 10
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
Donde Ai j son los elementos del producto diádico o tensor de 2do. orden.
Ahora se buscarán fórmulas para la transformación de los componentes Ai j expresados en
el sistema de coordenadas X a su forma en el sistema X descrito en la sección 4. Los
elementos del tensor A definido en la ecuación (5.5) en el sistema coordenado X son
A = A i j ei e j (5.6)
Anteriormente se usaron las siguientes expresiones que relacionan los vectores unitarios de
ambos sistemas
ei = α i i ei , e j = α j j e j (5.7)
{ A } = {α } { A } {α }
T
i j ii ij jj
(5.11)
en la cual
A 11 A 12 A 13
{A }
i j
= A 21
A 22 A 23
(5.12)
A A 32 A 33
31
Página 11
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
= ( Bi j + Ai j ) ei e j = B + A (6.1)
A ⋅ c = ( Ai j ei e j ) ⋅ (ck ek ) = Ai j ck ei (e j ⋅ ek )
= Ai j ck ei δ j k = Ai j c j ei (vector) (6.2)
Página 12
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
A ⋅ c = ( Ai j ei e j ) ⋅ ( ck e k ) = Ai j ck e j (ei ⋅ e k )
= Ai j ck e j δ i k = Ai j ci e j (vector) (6.3)
en donde
AiTj = Aj i (6.5)
= Ai j Bk l ei (e j ⋅ e k ) el = Ai j Bk l ei δ j k el =
f. El doble producto escalar de dos tensores de segundo orden también está sujeto a la
misma convención de anidamiento
A : B = ( Ai j ei e j ) : ( Bk l e k el ) =
Página 13
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
= Ai j Bk l ei ⋅ ( e j ⋅ e k ) el = Ai j Bk l (ei ⋅ el )( e j ⋅ e k ) =
g. La elevación a una potencia entera (n) de un tensor está definida por el producto escalar
del tensor por si mismo. Así
A 0 = I = δ i j ei e j (6.10)
A1 = A = Ai j ei e j (6.11)
A3 = A ⋅ A 2 (6.12)
A 4 = A ⋅ A3 (6.13)
Es claro que si A es un tensor de segundo orden el resultado A n será un tensor del mismo
orden.
en donde
Ai j = 12 ( Ai j + Aj i ) + 12 ( Ai j − Aj i ) = Bi j + Ci j (6.15)
o sea
A = 12 ( A + AT ) + 12 ( A − AT ) (6.16)
Página 14
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
ó
( Aij − λ δ ij ) a j = 0, i = 1, 2,3 (7.5)
Si la matriz { Aij } es conocida, la ecuación (7.8) es la ecuación característica para las raíces
de λ .Los tres valores de λ que satisfacen la ecuación característica se conocen como
Página 15
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
II A = 12 [I A2 -traza( A 2 )] (7.11)
Nótese que la ecuación (7.10) define la traza de un tensor, o de una matriz, como la suma
de los elementos de la diagonal principal.
Para una matriz real y simétrica , todos los valores propios son reales. Si los valores
propios λ 1 , λ 2 , y λ 3 son diferentes, habrá tres vectores principales independientes entre
si que satisfacen
A ⋅ a1 = λ1 a1 (7.13)
A ⋅ a2 = λ 2 a2 (7.14)
A ⋅ a3 = λ 3 a3 (7.15)
Si A es simétrico, como en este caso, los tres vectores a son ortonormales. Esto puede
demostrarse tomando el producto escalar de la ecuación (7.13) por a 2
a 2 ⋅ ( A ⋅ a1 ) = λ1 a1 ⋅ a 2 (7.16)
Como λ1 ≠ λ2 , entonces
a 2 ⋅ a1 = 0 (7.18)
Puesto que a1 , a 2 , y a3 forman un conjunto de vectores ortogonales , estos pueden ser
usados para definir vectores unitarios que sean la base de un sistema coordenado que tendrá
ejes coincidentes con los vectores principales. Los vectores unitarios se encuentran de la
normalización de a
a
α i = i , para i = 1, 2,3(sin sumatoria) (7.19)
ai
Página 16
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
Este último resultado permite concluir que en el sistema coordenado con vectores unitarios
, el tensor simétrico A se transforma a un tensor diagonal, y que los elementos de la
diagonal principal son los valores característicos ó principales.
A = λ i δ ij α iα j (7.33)
Página 17
Capítulo I: Vectores y Tensores enero de 2002 J.A. Ochoa Tapia
32 2
