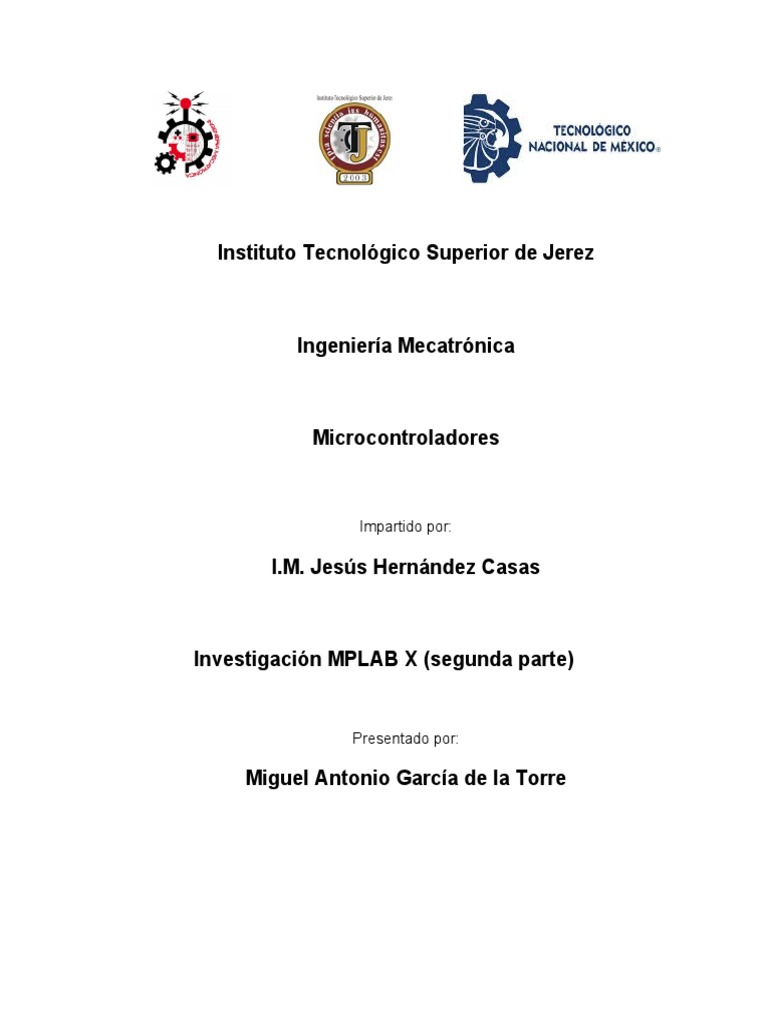

Instituto Tecnológico Superior de Jerez

Ingeniería Mecatrónica

Microcontroladores

Impartido por:

I.M. Jesús Hernández Casas

Investigación MPLAB X (segunda parte)

Presentado por:

Miguel Antonio García de la Torre

ESTRUCTURAS CONDICIONALES

Las condiciones son ingredientes comunes de un programa. Las condiciones

permiten ejecutar una o varias sentencias dependiendo de validez de una
expresión. En otras palabras, ‘Si se cumple la condición (...), se debe hacer (...).
De lo contrario, si la condición no se cumple, se debe hacer (...)’. Los operandos
condicionales if-else y switch se utilizan en las operaciones condicionales. Una
sentencia condicional puede ser seguida por una sola sentencia o por un bloque
de sentencias a ser ejecutadas.

OPERADOR CONDICIONAL if-else

El operador if se puede utilizar solo o asociado al operador else (if-else). Ejemplo

del operador if:

if(expresión) operación;

Si el resultado de la expresión encerrada entre paréntesis es verdadero (distinto

de 0) la operación se realiza y el programa continúa con la ejecución. Si el
resultado de la expresión es falso (0), la operación no se realiza y el programa
continúa inmediatamente con la ejecución. Como hemos mencionado, la otra
forma combina tanto el operador if como el else:

if(expresión) operación1 else operación2;

Si el resultado de la expresión es verdadero (distinto de 0), se realiza operación1,

de lo contrario se realiza la operación2. Después de realizar una de las
operaciones, el programa continúa con la ejecución. La sentencia if-else se parece
a lo siguiente:

if(expresión)

operación1

else

operación2
Si operación1 u operación2 está compuesta, escriba una lista de sentencias
encerradas entre llaves. Por ejemplo:

if(expresión) {

... //

... // operación1

...} //

else

operación2

El operador if-else se puede sustituir por el operador condicional '?:':

(expresión1)? expresión2 : expresión3

Si el valor de la expresión1 es distinto de 0 (verdadero), el resultado de la

expresión entera será equivalente al resultado obtenido de laexpresión2. De lo
contrario, si la expresión1 es 0 (falso), el resultado de la expresión entera será
equivalente al resultado obtenido de laexpresión3. Por ejemplo:

maximum = (a>b)? a : b // A la variable maximum se le asigna el

// valor de la variable mayor(a o b)

Operador Switch

A diferencia de la sentencia if-else que selecciona entre dos opciones en el

programa, el operador switch permite elegir entre varias opciones. La sintaxis de la
sentencia switch es:

switch (selector) // Selector es de tipo char o int

case constante1:

operación1 // El grupo de operadores que se ejecutan si

 ... // el selector y la constante1 son equivalentes

break;

case constante2:

operación2 // El grupo de operadores se ejecuta si

... // el selector y la constante2 son equivalentes

break;

...

default:

operación_esperada // El grupo de operadores que se ejecuta si

... // ninguna constante equivale al selector

break;

La operación switch se ejecuta de la siguiente manera: primero se ejecuta el

selector y se compara con la constante1. Si coinciden, las sentencias que
pertenecen a ese bloque se ejecutan hasta llegar a la palabra clave break o hasta
el final de la operación switch. Si no coinciden, el selector se compara con la
constante2. Si coinciden, las sentencias que pertenecen a ese bloque se ejecutan
hasta llegar a la palabra clave break etc. Si el selector no coincide con ninguna
constante, se ejecutarán las operaciones que siguen al operador default. También
es posible comparar una expresión con un grupo de constantes. Si coincide con
alguna de ellas, se ejecutarán las operaciones apropiadas:

switch (días) // La variable días representa un día de la semana.

{ // Es necesario determinar si es un día laborable o no lo es

case1:case2:case3:case4:case5: LCD_message = 'Día laborable'; break;

case6:case7: LCD_message = 'Fin de semana'; break;

default:LCD_message_1 = 'Elija un día de la semana'; break;

La palabra clave de C ‘break’ se puede utilizar en cualquier tipo de bloques. Al

utilizar ‘break’, es posible salir de un bloque aunque la condición para su final no
se haya cumplido. Se puede utilizar para terminar un bucle infinito, o para forzar
un bucle a terminar antes de lo normal.

BUCLES

A menudo es necesario repetir una cierta operación un par de veces en el

programa. Un conjunto de comandos que se repiten es denominado un bucle de
programa. Cuántas veces se ejecutará, es decir cuánto tiempo el programa se
quedará en el bucle, depende de las condiciones de salir del bucle.

Bucle While

El bucle while se parece a lo siguiente:

while(expresión){

comandos

...

Los comandos se ejecutan repetidamente (el programa se queda en el bucle)

hasta que la expresión llegue a ser falsa. Si la expresión es falsa en la entrada del
bucle, entonces el bucle no se ejecutará y el programa continuará desde el fin del
bucle while. Un tipo especial del bucle de programa es un bucle infinito. Se forma
si la condición sigue sin cambios dentro del bucle. La ejecución es simple en este
caso ya que el resultado entre llaves es siempre verdadero (1=verdadero), lo que
significa que el programa se queda en el mismo bucle:

while(1){ // En vez de "while(1)", se puede escribir "while(true)"

... // Expresiones encerradas entre llaves se ejecutarán

... // repetidamente (bucle infinito)

Bucle For

El bucle for se parece a lo siguiente:

for(expresión_inicial; expresión_de_condición; cambiar_expresión) {

operaciones

...

La ejecución de esta secuencia de programa es similar al bucle while, salvo que

en este caso el proceso de especificar el valor inicial (inicialización) se realice en
la declaración. La expresión_ inicial especifica la variable inicial del bucle, que más
tarde se compara con la expresión_ de_condición antes de entrar al bucle. Las
operaciones dentro del bucle se ejecutan repetidamente y después de cada
iteración el valor de la expresión_inicial se incrementa de acuerdo con la regla
cambiar_expresión. La iteración continúa hasta que la expresión_de_condición
llegue a ser falsa.

for(k=0; k<5; k++) // La variable k se incrementa 5 veces (de 1 a 4) y

operación // cada vez se repite la expresión operación

...
La operación se ejecutará cinco veces. Luego, al comprobar se valida que la
expresión k<5 sea falsa (después de 5 iteraciones k=5) y el programa saldrá del
bucle for.

Bucle Do-while

El bucle do-while se parece a lo siguiente:

do

operación

while (cambiar_condición);

La expresión cambiar_condición se ejecuta al final del bucle, que significa que

operación se ejecuta como mínimo una vez sin reparar en que si la condición es
verdadera o falsa. Si el resultado es distinto de 0 (verdadero), el procedimiento se
repite. Todos los siguientes ejemplos son equivalentes. Esta parte del código
visualiza "hello" en un LCD 10 veces con un retardo de un segundo. Note que en
este ejemplo se utilizan funciones predefinidas, que se encuentran en las librerías
del compilador mikroC PRO for PIC. No obstante le aconsejamos que no trate de
entenderlas en detalle. Su comportamiento general dentro del bucle se explica por
medio de los comentarios.

i = 0; // Inicialización del contador

while (i<10) { // Condición

Lcd_Out(1,3,"hello"); // Visualizar “hello” en el LCD

Delay_ms(1000); // Retardo de 1000 ms

Lcd_Cmd(_LCD_CLEAR); // Borrar el LCD

Delay_ms(500); // Retardo de 500ms

i++; // Contador se incrementa

}

for(i=0; i<10; i++) { // Inicialización, condición, incremento

Lcd_Out(1,3,"hello"); // Visualizar “hello” en el LCD

Delay_ms(1000); // Retardo de 1000 ms

Lcd_Cmd(_LCD_CLEAR); // Borrar el LCD

Delay_ms(500); // Retardo de 500ms

i = 0; // Inicialización del contador

do {

Lcd_Out(1,3,"hello"); // Visualizar “hello” en el LCD

Delay_ms(1000); // Retardo de 1000 ms

Lcd_Cmd(_LCD_CLEAR); // Borrar LCD

Delay_ms(500); // Retardo de 500ms

i++; // Contador se incrementa

while (i<10); // Condición

SENTENCIAS DE SALTO

SENTENCIA BREAK

A veces es necesario detener y salir de un bucle dentro de su cuerpo. La

sentencia break se puede utilizar dentro de cualquier bucle (while, for, do while) y
en las sentencias switch también. En éstas la sentencia break se utiliza para salir
de las sentencias switch si la condición case es verdadera. En este ejemplo,
“Esperar” está parpadeando en la pantalla LCD hasta que el programa detecte un
uno lógico en el pin 0 del puerto PORTA.
while(1){ // Bucle infinito

if(PORTA.F0 == 1) // Probar si el estado lógico del pin 0 del puerto

break; // PORTA es 1; si equivale, salir del bucle

Lcd_Out(1,3,"Esperar"); // Visualizar “Esperar” en el LCD

Delay_ms(1000); // Retardo de 1000 ms

Lcd_Cmd(_LCD_CLEAR); // Borrar LCD

Delay_ms(500); // Retardo de 500ms

SENTENCIA CONTINUE

La sentencia continue colocada dentro de un bucle se utiliza para saltar una

iteración. A diferencia de la sentencia break, el programa se queda dentro del
bucle y las iteraciones continúan.

// Si x=7, puede ocurrir una división por 0.

// continue se utiliza aquí para evitar esta situación.

x=1;

while (x<=10) {

if (x == 7) { // saltar x=7 para evitar división por 0

Lcd_Cmd(_LCD_CLEAR);

Lcd_Out(1,3,"Division by 0");

Delay_ms(1000);

x++;

continue; // Después de esta línea, saltar a la sentencia while con x=8

}
 a = 1/(x-7); // Esta división generará un error si x=7

/* Muchas operaciones pueden ocurrir aquí */

Lcd_Out(1,3,"Division is OK"); // Poner este mensaje en el LCD

Delay_ms(1000);

x++;

SENTENCIA GOTO

La sentencia goto le permite hacer un salto absoluto al otro punto en el programa.

Esta característica se debe utilizar con precaución ya que su ejecución puede
causar un salto incondicional sin hacer caso a todos los tipos de limitaciones de
anidación. El punto destino es identificado por una etiqueta, utilizada como un
argumento para la sentencia goto. Una etiqueta consiste en un identificador válido
seguido por un colon (:).

...

if(CO2_sensor) goto aire acondicionado; // Si se consta que el valor

... // de la variable CO2_sensor =1

// hacer salto a la línea de programa

// Aire acondicionado

...

Aire acondicionado: // Desde aquí sigue la parte del código que se

ejecutará
 // en caso de una concentración de CO2 demasiado alta

... // en el ambiente

Directivas

DIRECTIVAS DEL MPLAB

Las directivas son palabras reservadas para indicarle al MPLAB que funciones
debe configurar cuando compile nuestro programa. Las indispensables para la
correcta compilación del programa son:

Directiva Descripción Sintaxis

_ _BADRAM Especifique las posiciones del _badram <expr>
RAM inválidas _
BANKISEL Genera el código que bankisel <label>
selecciona el banco de
memoria de memoria RAM
para direccionamiento indirecto
BANKSEL Genera el código que banksel <label>
selecciona el código de
memoria RAM
CBLOCK Defina un Bloque de cblock [<expr>]
Constantes
CODE Empieza la sección del código [<name>] code [<address>]
ejecutable
_ _CONFIG Especifica los bits de _ _config <expr>
configuración
CONSTANT Declara los Símbolos de las constant
 Constantes <label>[=<expr>,...,<label>[=<ex
pr>] ]
DATA Crea Datos numéricos y de [<label>] data <expr>,
Texto [,<expr>,...,<expr>]
[<label>] data
“<text_string>”[,”<text_string>”,..
.]
DB Declare Datos de un Byte [<label>] db
<expr>[,<expr>,...,<expr>]
[<label>] db
“<text_string>”[,”<text_string>”,..
.]
DE Defina los Datos de EEPROM [<label>] de
<expr>[,<expr>,...,<expr>]
[<label>] de
“<text_string>”[,”<text_string>”,..
.]
#DEFINE Defina una Etiqueta de define <name> [<value>]
Substitución de Texto
define <name> [<arg>,...,<arg>]
<value>
DT Defina Tabla [<label>] dt
<expr>[,<expr>,...,<expr>]
[<label>] dt
“<text_string>”[,”<text_string>”,..
.]
DW Declare Datos de un Word [<label>] dw
<expr>[,<expr>,...,<expr>]
[<label>] dw
“<text_string>”[,”<text_string>”,..
.]
ELSE Empieza el bloque alternativo Else
de un IF
END Fin de bloque de programa End
ENDC Acaba un Bloque Constante Endc
Automático
ENDIF Fin del bloque de condiciones Endif
ensambladas
ENDM Fin de la definición de una Endm
Macro
ENDW Fin de un bucle de While Endw
EQU Define una constante para el <label> equ <expr>
ensamblador
ERROR Manda un mensaje de error error “<text_string>”
ERRORLEV Sitúa el nivel del error errorlevel 0|1|2| <+|-><message
EL number>
EXITM Salida de una Macro Exitm
EXPAND Expande una lista de Macro expand
EXTERN Declara una etiqueta externa extern <label>[ ,<label>]
FILL Llena la memoria [<label>] fill <expr>, <count>
GLOBAL Exporta una etiqueta definida global <label>[ ,<label>]
IDATA Comienza una sección de [<name>] idata [<address>]
identificadores (ID)
_ _IDLOCS Especifica donde están _ _idlocs <expr>
colocados los Identificadores
(ID)
IF Empieza un bloque de código if <expr>
condicional
IFDEF Ejecutar si el símbolo ha sido ifdef <label>
definido
IFNDEF Ejecutar si el símbolo no ha ifndef <label>
sido definido
#INCLUDE Incluye Ficheros fuentes include <<include_file>>
adiccionales |“<include_file>”
LIST Opciones listado list
[<list_option>,...,<list_option>]
LOCAL Declara una Macro Variable local <label>[,<label>]
como local
MACRO Declara la Definición del Macro <label> macro [<arg>,...,<arg>]
_ _MAXRAM Especifique la dirección del _ _maxram <expr>
RAM máxima
MESSG Crea Mensajes definidos por el messg “<message_text>”
usuario
NOEXPAND Termina la Expansión del Macro Noexpand
NOLIST Termina el Listado del Nolist
Rendimiento
ORG Pone el Origen del Programa <label> org <expr>
PAGE Inserta el número de página del Page
listado
PAGESEL Genere el código de selección pagesel <label>
de la página de ROM
PROCESSO El Tipo del Procesador fijo processor <processsor_type>
R
RADIX Especifique Radix Predefinido radix <default_radix>
RES Reserve la Memoria [<label>] res <mem_units>
SET Defina Variable de ensamblador <label> set <expr>
SPACE Inserta líneas en blanco space <expr>
SUBTITLE Especifique el Subtítulo del subtitle “<sub_text>”
Programa
TITLE Especifique el Título del title “<title_text>”
Programa
UDATA Empieza la sección de datos no [<name>] udata [<address>]
inicializados
UDATA_OVR Empieza la sección de datos no [<name>] udata_ovr [<address>]
inicializados superpuestos
UDATA_SHR Empieza la sección de datos no [<name>] udata_shr [<address>]
inicializados compartidos
#UNDEFINE Anula una Etiqueta de la #undefine <label>
Substitución
VARIABLE Declara un símbolo como variable
variable <label>[=<expr>,...,<label>[=<ex
pr>] ]
WHILE Realiza el bucle Mientras la while <expr>
Condición es Verdadera
