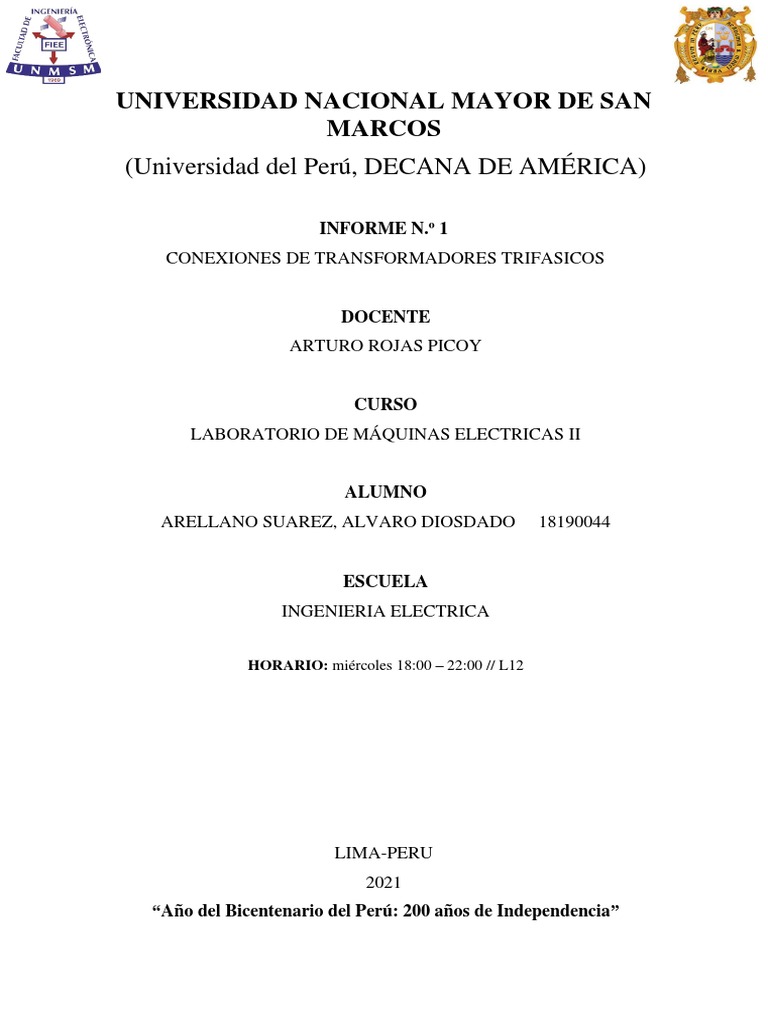

UNIVERSIDAD NACIONAL MAYOR DE SAN

MARCOS
(Universidad del Perú, DECANA DE AMÉRICA)

INFORME N.º 1
CONEXIONES DE TRANSFORMADORES TRIFASICOS

DOCENTE
ARTURO ROJAS PICOY

CURSO
LABORATORIO DE MÁQUINAS ELECTRICAS II

ALUMNO
ARELLANO SUAREZ, ALVARO DIOSDADO 18190044

ESCUELA
INGENIERIA ELECTRICA

HORARIO: miércoles 18:00 – 22:00 // L12

LIMA-PERU
2021
“Año del Bicentenario del Perú: 200 años de Independencia”
INFORME N°1

CONEXIONES DE TRANSFORMADORES TRIFASICOS

OBJETIVOS

• Analizar las conexiones de transformadores trifásicos.


• Verificar las relaciones de voltajes y corrientes.

FUNDAMENTO TEORICO

El transformador trifásico puede ser una sola unidad o bien de tres transformadores
monofásicos. En algunos casos se usan solamente dos transformadores monofásicos.

Los transformadores trifásicos deben conectarse correctamente a las líneas para su buen
funcionamiento.

Los tipos de conexiones más usados son:

✓ Devanados primarios en Delta, secundarios en Delta (Conexión Δ – Δ). Fig 1.


✓ Devanados primarios en Estrella, secundarios en Estrella (Conexión Y – Y). Fig
2.
✓ Devanados primarios en Estrella, secundarios en Delta (Conexión Y – Δ). Fig 3.
✓ Devanados primarios en Delta, secundarios en Estrella (Conexión Δ – Y). Fig 4.
De estas combinaciones, la más usada es la conexión Delta – Estrella.

En algunos casos el voltaje del primario de los transformadores trifásicos es de 10 KV,


siendo el voltaje del secundario de 230 V; pudiéndose obtener voltajes de 120 V. Esto es
posible cuando se hacen las conexiones como se indica en la figura:

EQUIPOS E INSTRUMENTOS

• 01 autotransformador trifásico de 0 300 V. AC


• 01 transformador trifásico Δ – Y (3 x 220 V – 3 x 380 V)
• 01 amperímetro AC de 0 - 25 A
• 01 voltímetro analógico de 0 300 V. AC.
• 01 interruptor termomagnético tripolar
• 02 multímetros digitales de 0 – 600 V. AC.
• Cables de conexión.

PROCEDIMIENTO

1. Alimente al primario del transformador trifásico con una tensión de 3 x 220


voltios.
2. Hacer las conexiones para determinar los bornes homólogos.

Hacemos una
conexión delta -
estrella

3. Conectar al secundario una carga trifásica equilibrada en estrella.


4. Medir con un voltímetro las tensiones del primario y el secundario.
5. Mida con una pinza amperimétrica las corrientes del primario y secundario.
CUESTIONARIO

1. ¿Por qué es necesario conocer los bornes homólogos en un transformador


trifásico?
Tenemos que conocer los bornes homologos de nuestros transformadores ya que
estos nos permiten realizar las conexiones, medir secuencuas de fases, etc.
Los bornes o terminales homologs no son más que los terminales devanados de
un transformador en donde el flujo de corriente sera el mismo para determinado
instante de la corriente.
Es importante en todo tipo de transformadores, pero en especial en aquellos cuyos
devanados tienen diferentes tipos de bobinas que se conectan entre sí para obtener
varios valores de tensión.
2. ¿Como se efectúa una conexión a tierra en un transformador trifásico?
Los sistemas trifásicos normalmente llevan un punto neutro puesto a tierra;
cualquier método de puesta a tierra del punto neutro que se adopte, debe permitir
el uso de protección o dispositivos que aíslen la falla del sistema en el momentp
que ocurre una falla a tierra, asegurando de esta manera la continuidad del
servicio.
En un sistema de potencia, el método de puesta a tierra del neutro, se bosquejará
prestando atención a la impedancia del circuito de puesta a tierra del neutro del
sistema. Los métodos de puesta a tierra en sistema de potencia son los siguientes:
a) Puesta a tierra sólida.
b) Puesta a tierra a través de una resistencia.
c) Puesta a tierra a través de una reactancia.
Cuando se desea crear una carga resistiva trifásica, se toman tres resistencias y se
conectan entre sí bien sea en estrella, bien sea en triángulo. De la misma forma, la
primera posibilidad para realizar la transformación energética entre dos sistemas
trifásicos es utilizar tres unidades monofásicas como las estudiadas en el tema
anterior y conectar sus arrollamientos primarios bien sea en estrella bien sea en
triángulo y hacer lo mismo con los arrollamientos secundarios. El unir los
arrollamientos primarios de una determinada manera (por ejemplo en estrella), no
obliga a unir los arrollamientos secundarios de la misma manera (en el caso
ejemplo, en estrella). Por tanto, si denotamos mediante una Y la conexión estrella
y mediante una d la conexión triángulo (utilizando letras mayúsculas para el lado
de más alta tensión y letras minúsculas para el lado de menor tensión), tendremos
transformadores Yy, Yd, Dy y Dd. En transformadores en estrella, si el neutro del
transformador está conectado1 añadiremos a la letra Y, la letra N. De esta manera
la notación YNyn, indica que tanto los neutros de AT como el de BT están
conectados a tierra, mientras que la notación YNy indica que el neutro de BT no
ha sido conectado a tierra.
3. Explique cómo se logra la conexión primaria en estrella, secundario en delta
desfasamiento 30° y 210°

• Carga resistiva balanceada para la configuración en Estrella es:


⃗⃗⃗
𝑉𝐿 = √3. ⃗⃗⃗
𝑉𝑓 /+30°
• Carga resistiva balanceada para la configuración en
delta es:
⃗𝐼⃗𝐿 = √3. ⃗⃗𝐼𝑓 /−30°

Hay que identificar una tensión de línea del lado de baja que
esté en fase con VA y que sea generada por la tensión Va
desfasada 30º, teniendo en cuenta la secuencia de fases
especificada (ABC).
i = 1: ángulo entre tensiones de fase de alta y baja f = 1x30º = 30º
4. Presente cuadros de valores para diferentes métodos de conexión.
• Para conexión Y – Y, desfasamiento 0°:

Y – Y 0°
Magnitud Ángulo
VAB 196.8° 0°
Vab 98.7° 0°
Vbc 105.7° -127°
Vca 93.4° 112°

• Para conexión Y – Y, desfasamiento 180°:

Y – Y 180°
Magnitud Ángulo
VAB 200° 0°
Vab 98.6° 178.3°
Vbc 105.8° 54°
Vca 96° -67.8°
• Para conexión ∆ - ∆, desfasado 180°:

∆ – ∆ 180°
Magnitud Ángulo
VAB 200° 0°
Vab 97.2° 179.5°
Vbc 106.2° 53.3°
Vca 93.6° -68.8°

• Para conexión ∆ - Y, desfasado 30°:

∆ – Y 180°
Magnitud Ángulo
VAB 200.4° 0°
Vab 185° 28.4°
Vbc 178.4° -100.2°
Vca 158.3° 146.1°

• Para conexión ∆ - Y, desfasado 210°:


∆ – Y 210°
Magnitud Ángulo
VAB 199.5° 0°
Vab 182.9° -153.1°
Vbc 174.9° 80.7°
Vca 161.7° -33°

5. Hacer el diagrame fasorial de las tensiones en la conexión primaria y


secundaria del transformador.
• Conexión estrella – delta: Se produce un desfase de 30° entre los voltajes
de línea primario – secundario.
• Conexión delta – estrella: Se produce un desfazamiento de 30º entre los
voltajes de línea primario – secundario

6. Dar divergencias de valores teóricos y experimentales, tabulando el error


absoluto y relativo porcentual en forma tabulada..
7. ¿Puede un transformador de 60 Hz ser operado en sistema de 50 Hz? ¿Qué
acciones son necesarias para realizar esta operación?
Al utilizar el transformador en una red con frecuencia inferior a la que ha sido
calculado, en este caso 60 Hz en un sistema de 50 Hz, manteniendo constante la
tensión aplicada, el aumento de inducción provocaría un aumento de las perdidas
en el hierro, cuya compensación sería fácil hasta cierto punto, disminuyendo la
intensidad de la carga y las pérdidas en el cobre; pero alcanzándose la saturación
rápidamente, el valor excesivo de la corriente magnetizante sería imposible de
remediar y el cos ϕ resultaría inadmisible. Solo podría aceptarse la disminución
de frecuencia acompañada de una reducción proporcional de la tensión, y con ella,
de la potencia del transformador.
Se debe tener en cuenta que:
✓ 115% de las pérdidas originales en el hierro
✓ Aproximadamente el 300% de la corriente magnetizante relativa original
✓ 99% de las pérdidas en el cobre, primitivas.
✓ 105% del aumento normal de temperatura.
✓ 83% de la tensión previa de corto circuito, relativa.
8. Mencionar ventajas y desventajas.
Ventajas de los transformadores trifasicos:
✓ Suele costar menos.
✓ Suele pesar menos.
✓ Ocupa menos espacio (es de menor tamaño que el banco de
transformadores monofásicos).
✓ Sólo hay que manejar y conectar una unidad.

Desventajas de los transformadores trifasicos:

✓ Mayor peso por unidad (banco de transformadores monofásicos)


✓ Mayor costo de las unidades de recambio.
✓ Mayor costo de las reparaciones.
✓ Mayor costo en refrigeración (utiliza radiadores u otros medios de
refrigeración).

CONCLUSIONES Y OBSERVACIONES

• Las conexiones realizadas en los transformadores son importantes, ya que cada


una tiene diferentes ventajas y desventajas, las cuales en la practica debemos
elegir la más adecuada.
• Los transformadores trifasicos constan de tres fases, que sirven para disminuir el
nivel de tensión, ya sea en configuracion delta o estrella.
• La conexión estrella se tiene un punto común al cual llamamos neutro y que
absorbe la diferencia de corriente que puede llegar circular en las 3 fases.
• La conexión delta – estrella puede trabajar con dos tensiones distintas, esta es muy
utilizada en sistemas de distribución de energía.
• La conexión estrella – delta nos permite bajar el voltaje de mayor magnitud.
• La conexión delta – delta se uliliza en circuitos con voltajes poco elevados.

REFERENCIAS BIBLIOGRAFICAS

Maquinas electricas y transformadores, Irving L. Kosow, PH. D 1976

ANALISIS DEL SISTEMA DE PUESTA A TIERRA DE LA CASA DE LA CULTURA


NUCLEO DEL GUAYAS, EG Mora Villagómez · 2010

https://ikastaroak.birt.eus/edu/argitalpen/backupa/20200331/1920k/es/IEA/ME/ME02/e
s_IEA_ME02_Contenidos/website_1021_bornes_homlogos.html
