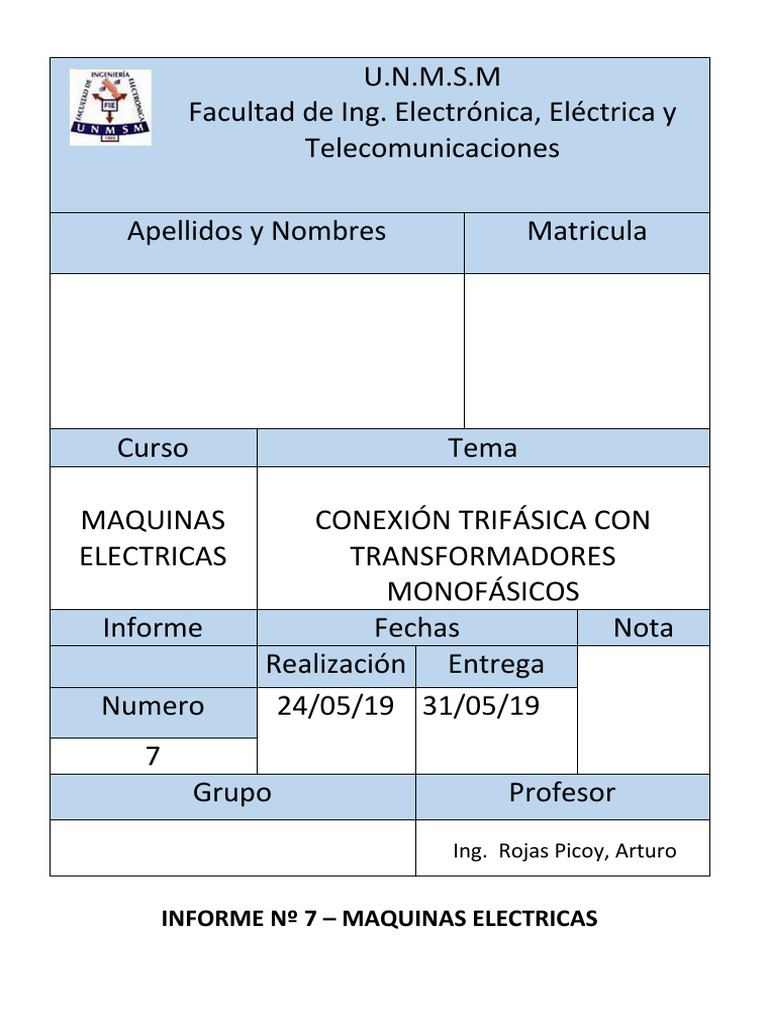

U.N.M.S.

M
Facultad de Ing. Electrónica, Eléctrica y
Telecomunicaciones

Apellidos y Nombres Matricula

Curso Tema

MAQUINAS CONEXIÓN TRIFÁSICA CON

ELECTRICAS TRANSFORMADORES
MONOFÁSICOS
Informe Fechas Nota
Realización Entrega
Numero 24/05/19 31/05/19
7
Grupo Profesor
Ing. Rojas Picoy, Arturo

INFORME Nº 7 – MAQUINAS ELECTRICAS

 CONEXIÓN TRIFÁSICA CON
TRANSFORMADORES MONOFÁSICOS OBJETIVOS
Analizar en forma experimental los diferentes métodos de conexión trifásica con
transformadores monofásicos y las relaciones que existen entre las tensiones de línea y
de fase en el sistema de conexión trifásica

I. FUNDAMENTOS
En las redes de distribución se usan transformadores trifásicos o bancos
trifásicos de transformadores monofásicos los cuales se van adecuando
progresivamente de acuerdo al aumento de la demanda de energía eléctrica.
Estas conexiones deben hacerse adecuadamente para que cumplan con el
objetivo y trabajen en condiciones normales sin falla.

II. EQUIPO , INSTRUMENTOS A UTILIZAR

 3 transformadores monofásicos 1KVA, 220V – 115V
 3 Voltímetros A.C.
 Multimetro
 Interruptores trifásico tipo cuchilla de 30 A
 Conectores
INTRODUCCION:
Los bancos de transformadores monofásicos son utilizados en sistemas eléctricos
trifásicos como sustitución de un transformador monofásico. Por ejemplo, en el
transporte de largas distancias de la energía eléctrica. Asimismo, el banco de
transformadores monofásicos también sirve para poder cambiar el número de fases del
sistema, es decir, un sistema trifásico lo podemos convertir en un sistema bifásico, de 6
fases, de 12 fases, etc,

Por lo que respecta a las bobinas primarias y secundarias, las podemos conectar de varias
forma, teniendo 4 posibles casos: Y/Y, Y/ Δ, Δ/Y , Δ/ Δ.

Es decir, podemos conectas las bobinas primarias en estrella o en triangulo al igual que las
bobinas secundarias. Dependiendo como lo hagamos tendremos unas características
técnicas u otras. De esta forma, la relación de las tensión de entrada y de salida no
solamente dependerá de la relación de vueltas (espiras) de las bobinas primarias o
secundarias, sino que también dependerá de cómo estén conectadas de la bobinas
primarias y las bobinas secundarias.

Armar los circuitos de las siguientes figuras, medir las tensiones respectivas.
CUESTIONARIO:

1.-Valores de los voltajes en cada transformador en diferentes conexiones

Conexión delta-Estrella

T1 T2 T3
VI 231.1 229.1 229.4
VO 120,8 119.6 120.1

Conexión estrella-delta

T1 T2 T3
VI 133 132.9 131.7
VO 69.7 69.6 68.7

Conexión estrella-estrella

T1 T2 T3
VI 137.3 132.2 145.7
VO 65 69 74

Conexión V-V

T1 T2 T3
VI 230 228 230,2
VO 120,6 119.4 120
2.-FUNDAMENTO TEÓRICO

CONEXIÓN ESTRELLA/ESTRELLA (Y/Y)

Con este de conexión se tienen dos neutro , uno en la bobinas primarias y otro en las bobinas secundarias.El
problema surge cuando no se conectan estos neutros a la masa o tierra , porque las señales u ondas
senoidales salen por el secundariop distorsionadas .Solamente no es necesario conectar los neutros a tierra
cuando el sistema trifasico esta muy equilibrado .Asimismo,debemos indicar que no hay un desplazamiento
de fase entre las tensiones de entrada y las tensiones de salida

CONEXIÓN ESTRELLA/TRIANGULO (Y//-\)

Con este tipo de coexion la corriente en el devanado de las bobinas secundarias es de un 58% de la
corriente carga .Las distorsiones de las tendsiones de salida no resultan tan severos como en una conexion
Y/Y .Tambien tenemos que señalar de que existe de un desplazamiento de fase entre las tensiones de
entrada y de salida de 30° .Este tipo de conexión se puede utilizar en aplicaciones de reducción.

CONEXION TRIANGULO /TRIANGULO(/\//\)

Este tipo de conexión tiene la desventaja de no disponer de ningún neutro , ni en el primario ni en el

secundario .Otra desventaja es el aislamiento eléctrico que resulta mas caro que otro de conexión (y),para
las mismas especificaciones técnicas .

En este tipo de conexión las tensiones de entrada y salida se encuentran en fase.

Este sistema de conexión es utilizado en sistemas trifasicos donde la tensión no es muy elevada

La principal ventaja de este modo de conexión es que aunque las cargas no esten bien equilibradas las
tensiones mantienen un buen equilibrio .

La conexión triangulo /estrella(/\/y)

Con una conexion de este tipo se consigue una adelanto de fase de 30° de las tensiones de salida respecto a
las tensiones de entrada .

La principal ventaja de ste tipo de conexión es que se reduce considérablememnte el gasto económico en el
aislamiento interno del tranformador
LA CONEXIÓN TRIANGULO ABIERTO

3) Hacer diagrama fasorial de las tensiones en la conexión en el primario y secuandario del

transformador.
Los diagramas fasoriales surgen a partir del circuito equivalente del transformador, el cual
reproducimos a continuación.

RCu1 L Ld2 RCu2

d
1

V1 I1
I2 ZL
E1
E2 V2
 Para el primario que trabaja como una impedancia de carga, se cumple: V1  E1  I1Z1 , mientras
que para el secundario que trabaja como generador deberá cumplirse: V2  E2  I2Z2
Por otra parte, los componentes del circuito equivalente son los
siguientes: RCu1=Resistencia del bobinado primario.
RCu2= Resistencia del bobinado secundario.
Ld1 y Ld2 = Inductancias de dispersión de los bobinados primario y
secundario. Rp= Resistencia que representa las pérdidas en el hierro.
Lm = Inductancia de magnetización, es la que le da origen al flujo magnético.

a) Transformador real con carga resistiva inductiva

V2 < E2 (efecto desmagnetizante) Disminuye la tensión del

secundario.

Los elementos de este diagrama son:

E1 = fem
primaria.
E2 = fem
secundaria.
I2 = corriente en el secundario.
I2
 = corriente del secundario reflejada al
primario. r
I = corriente de magnetización.
Ip = corriente de pérdidas en el hierro.
I2 RCu2 = Caída de tensión (óhmica) debida a la resistencia del bobinado secundario.
 jI2Xd 2 = Caída de tensión inductiva debida a la reactancia de dispersión
del secundario.
V2 = Tensión en los bornes del secundario.
2 = ángulo de fase del secundario (carga)
1 = ángulo de fase del primario.
I0 = Corriente de vacío (suma vectorial de la de
magnetización y de pérdidas). I1 RCu1 = Caída de tensión
(óhmica) en el bobinado primario.
jI1Xd1 = Caída de tensión (reactiva) en la reactancia de dispersión del primario.
V1 = Tensión del primario.(la que entrega
el generador) I1Z1 = Caída de tensión en
la impedancia total del primario.
I2Z2 = Caída de tensión en la impedancia total del secundario.
(Los dos favores anteriores son las hipotenusas de los respectivos triángulos
rectángulos.

4) Analizar teóricamente las tensiones de línea y de fase en el primario y

secundario del transformador para diferentes formas de conexión.

Conexión Delta-Delta:

Características:
-Los voltajes primarios de línea y de fase son iguales:

-Las tensiones secundarias cumplen la siguiente relación:

-La relación entre tensiones de fase es:

-La relación entre los voltajes de línea es:

Gráfica Explicativa:

Conexión Delta-estrella:

Características:
-Los voltajes de línea y de fase son iguales en el primario y en el secundario:

-Los voltajes de línea de primario y secundario guardan la siguiente relación:

Gráfica Explicativa:

Conexión Estrella-delta:

Características:
-Los voltajes primarios de línea y de fase cumplen la relación:
 -Las tensiones secundarias de línea y fase son iguales:

-La relación de tensiones de fase es:

-La relación entre los voltajes de línea del primario y secundario es:

Gráfica Explicativa:

Conexión Estrella-estrella:

Características:
-Los voltajes de línea se relacionan con los voltajes de fase según las expresiones:
 -Los voltajes de línea de primario y secundario guardan la siguiente relación:

Gráfica Explicativa:

Un caso particularmente especial es la conexión Delta - abierta

La clave para analizar cualquier banco trifásico consiste en visualizar uno solo de los
transformadores del banco. Cualquier transformador individual del banco se comporta
exactamente igual al transformador monofásico.

5.Dar la divergencia de los valores teóricos y experimentales, tabulando

el error absoluto y relativo porcentual en forma tabulada.

Δ-Y Razón Y-Δ Razón Y-Y Razón V-V Razón

Vi Vo Vo/Vi Vi Vo Vo/Vi Vi Vo Vo/Vi Vi Vo Vo/Vi
T1 231.1120.8 0.522 133 69.7 0.524 137.3 65 0.473 230 120.6 0.524
T2 229.1119.6 0.522 132.9 69.6 0.524 132.2 69 0.522 228 119.4 0.524
T3 229.4120.1 0.523 131.7 68.7 0.522 145.7 74 0.508 230.2 120 0.521
Promedio 0.522 0.523 0.501 0.523
error absoluto 0.055 absoluto 0.054 absoluto 0.076 absoluto 0.054
Relativo (%) 90.47 Relativo (%) 90.64 Relativo (%) 86.83 Relativo (%) 90.64
CONCLUSIONES:

 Los valores de errores es baja, por lo que podemos afirmar que se

cumple la teoría.
 Los valores de la relación, respecto a lo señalado en los
transformadores usados son de 115 – 220, y esta relación es
próxima a la razón hallada.
