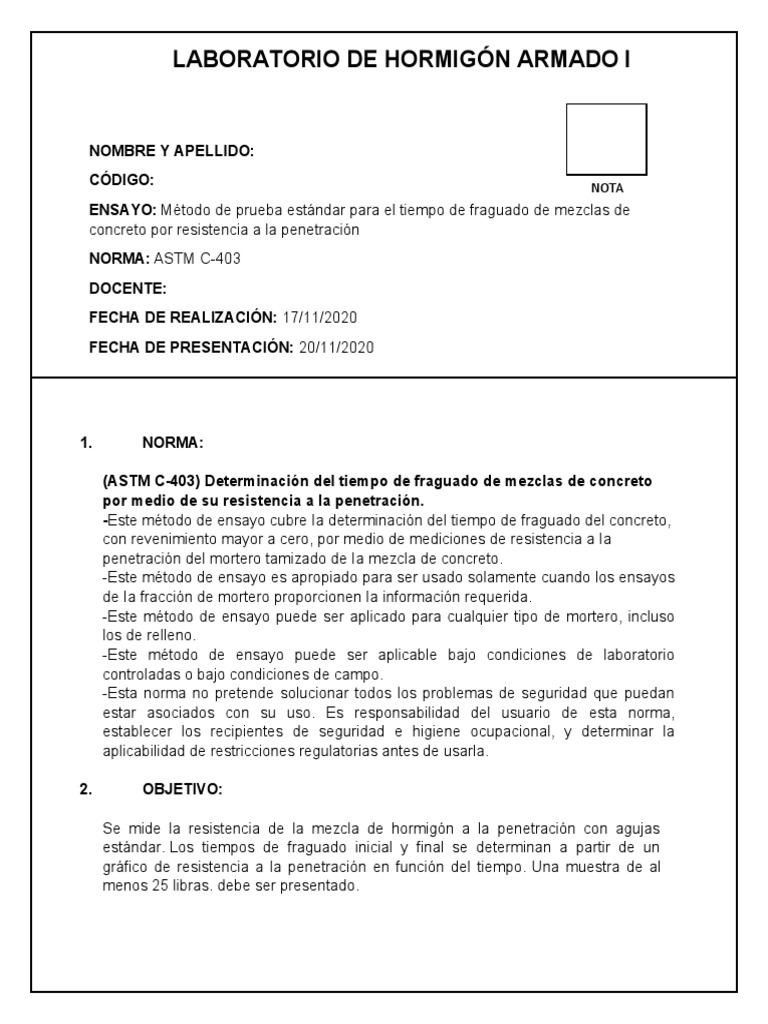

LABORATORIO DE HORMIGÓN ARMADO I

NOMBRE Y APELLIDO:
CÓDIGO: NOTA
ENSAYO: Método de prueba estándar para el tiempo de fraguado de mezclas de
concreto por resistencia a la penetración
NORMA: ASTM C-403
DOCENTE:
FECHA DE REALIZACIÓN: 17/11/2020
FECHA DE PRESENTACIÓN: 20/11/2020

1. NORMA:

(ASTM C-403) Determinación del tiempo de fraguado de mezclas de concreto

por medio de su resistencia a la penetración.
-Este método de ensayo cubre Ia determinación del tiempo de fraguado del concreto,
con revenimiento mayor a cero, por medio de mediciones de resistencia a Ia
penetración del mortero tamizado de Ia mezcla de concreto.
-Este método de ensayo es apropiado para ser usado solamente cuando los ensayos
de Ia fracción de mortero proporcionen Ia información requerida.
-Este método de ensayo puede ser aplicado para cualquier tipo de mortero, incluso
los de relleno.
-Este método de ensayo puede ser aplicable bajo condiciones de laboratorio
controladas o bajo condiciones de campo.
-Esta norma no pretende solucionar todos los problemas de seguridad que puedan
estar asociados con su uso. Es responsabilidad del usuario de esta norma,
establecer los recipientes de seguridad e higiene ocupacional, y determinar la
aplicabilidad de restricciones regulatorias antes de usarla.

2. OBJETIVO:

Se mide la resistencia de la mezcla de hormigón a la penetración con agujas

estándar. Los tiempos de fraguado inicial y final se determinan a partir de un
gráfico de resistencia a la penetración en función del tiempo. Una muestra de al
menos 25 libras. debe ser presentado.
 LABORATORIO DE HORMIGÓN ARMADO I

3. FUNDAMENTO TEÓRICO:

Cuando el cemento y el agua entran en contacto, se inicia una reacción química

exotérmica que determina el paulatino endurecimiento de la mezcla. Dentro del
proceso general de endurecimiento se presenta un estado en que la mezcla pierde
apreciablemente su plasticidad y se vuelve difícil de manejar; tal estado
corresponde al fraguado inicial de la mezcla.
A medida que se produce el endurecimiento normal de la mezcla, se presenta un
nuevo estado en el cual la consistencia ha alcanzado un valor muy apreciable; este
estado se denomina fraguado final. La determinación de estos dos estados, cuyo
lapso comprendido entre ambos se llama tiempo de fraguado de la mezcla, es muy
poco precisa y sólo debe tomarse a título de guía comparativa.
El tiempo de fraguado inicial es el mismo para los cinco tipos de cemento
enunciados en la norma ASTM C-150 y alcanza un valor entre 45 a 60 minutos;
el tiempo de fraguado final se estima en 10 horas aproximadamente. En resumen,
puede definirse como tiempo de fraguado de una mezcla determinada, el lapso
necesario para que la mezcla pase del estado fluido al sólido. Así definido, el
fraguado no es sino una parte del proceso de endurecimiento. Es necesario colocar
la mezcla en los moldes antes de que inicie el fraguado y de preferencia dentro de
los primeros 30 minutos de fabricada.

4. MATERIALES Y EQUIPO:

Hormigón
Tamiz #4
Recipiente cilíndrico
Prensa con agujas de penetración variadas.
Cubeta
Jeringa de 50ml
Varilla metálica
Martillo con cabeza de goma

5. PROCEDIMIENTO:

1. Justo antes de hacer una prueba de penetración, elimine el sangrado agua de la

superficie de las muestras de mortero por medio de una pipeta o instrumento
adecuado. Para facilitar la recolección de agua de sangrado, incline la muestra
cuidadosamente a un ángulo de aproximadamente 10 ° con respecto a la horizontal
colocando un bloque debajo de un lado 2 minutos antes de retirar el agua.

2. Inserte una aguja del tamaño apropiado, dependiendo del grado de fraguado del
mortero, en el aparato de resistencia a la penetración y poner la superficie de
apoyo de la aguja en contacto con la superficie del mortero. Aplique gradual y
 LABORATORIO DE HORMIGÓN ARMADO I

uniformemente una fuerza vertical hacia abajo sobre el aparato hasta que la aguja
penetre el mortero a una profundidad de 1pulg como indica la marca de escritura.
El tiempo requerido para penetrar hasta la 1 pulg. [25 mm] de profundidad será de.
Registre la fuerza requerida para producir el 1-in. [25 mm] de penetración y el
tiempo de aplicación, medido como el tiempo transcurrido después del contacto
inicial de cemento y agua. Calcule la resistencia a la penetración dividiendo la
fuerza registrada por el área de apoyo de la aguja y registre la resistencia a la
penetración. En las pruebas de penetración posteriores, tenga cuidado de evitar las
áreas donde el mortero ha sido alterado por las pruebas anteriores. La distancia
libre entre las impresiones de la aguja debe ser de al menos dos diámetros de la
aguja utilizada, pero no menos de 1 ⁄ 2 pulg. [15 mm]. La distancia libre entre
cualquier impresión de aguja y el costado del recipiente debe ser de al menos 1
pulg. [25 mm], pero no más de 2 pulg. [50 mm].

3. Para mezclas de hormigón convencionales a temperatura de laboratorio a

temperaturas de 68 a 77 ° F [20 a 25 ° C], realice la prueba inicial después de un
tiempo transcurrido de 3 a 4 h después del contacto inicial entre el cemento y el
agua. Las pruebas posteriores deben realizarse en 1 ⁄ 2- a intervalos de 1 h. Para
mezclas de concreto que contengan aceleradores, o a temperaturas más altas que
las de laboratorio, es aconsejable realizar la prueba inicial después de un tiempo
transcurrido de 1 a 2 h y pruebas posteriores a 1 ⁄ 2- h intervalos. Para mezclas de
concreto que contienen retardadores, o a temperaturas inferiores a las del
laboratorio, la prueba inicial puede diferirse hasta un tiempo transcurrido de 4 a 6 h.
En todos los casos, los intervalos de tiempo entre las pruebas posteriores se
pueden ajustar según sea necesario, dependiendo de la velocidad de ajuste, para
obtener el
número requerido de penetraciones.

4. Hacer al menos seis penetraciones por cada tiempo de fraguado prueba, con
intervalos de tiempo de tal duración que proporcionen una curva satisfactoria de
resistencia a la penetración versus tiempo transcurrido. Continúe probando hasta
que al menos una lectura de resistencia a la penetración sea igual o superior a
4000 psi [27.6 MPa].

5. Trazar los resultados de la prueba

 LABORATORIO DE HORMIGÓN ARMADO I

6. CALCULOS:

Fuerza
Resistencia ala Penetración=
Área

Hora Tiempo Tiempo Diámetro de la aguja Área Resistencia de la

Fuerza
De ensayo Transcurrido (hr) (min) Fricción Entero (pulg²) penetración (PSI)
20:35 06:30 390 1 1/8 1.125 0.9940 120 120,724
21:05 07:00 420 13/16 0.813 0.5185 90 173,578
21:40 07:35 455 9/16 0.563 0.2485 85 342,052
22:15 08:10 490 3/8 0.375 0.1104 43 389,493
23:10 09:05 545 ¼ 0.250 0.0491 40 814,664
00:20 10:15 615 3/16 0.188 0.0276 75 2717,391
01:00 10:55 655 3/16 0.188 0.0276 133 4818,841

6000.000

5000.000

4000.000 f(x) = 0.54 exp( 0.01 x )

3000.000

2000.000

1000.000

0.000
380 430 480 530 580 630 680

7. CONCLUSIONES:

Para las pruebas en condiciones de laboratorio, la temperatura de almacenamiento

la temperatura de las muestras debe estar dentro del rango de 68 a 77 ° F [20 a
25° C], o según lo especifique el usuario.
Se debe almacenar las muestras bajo condiciones ambientales, o según lo
especificado por el usuario. Proteja los especímenes de la luz solar directa.

8. APLICACIÓN:

-Este método de prueba cubre la determinación del tiempo de fraguado de

hormigón, con asentamiento superior a cero, mediante mediciones de resistencia a
la penetración en mortero tamizado de la mezcla de hormigón.
 LABORATORIO DE HORMIGÓN ARMADO I

-Este método de prueba es adecuado para usar solo cuando la prueba de la

fracción de mortero proporcionará la información requerida.
-Este método de prueba también se puede aplicar a preparados morteros y
lechadas.
-Este método de prueba es aplicable en laboratorios controlados condiciones
históricas, así como en condiciones de campo.

9. BIBLIOGRAFÍA:

https://es.scribd.com/document/464923071/ASTM-C403-Tiempo-de-Fraguado
https://es.scribd.com/document/413793973/Informe-tiempo-de-fraguado-pdf
