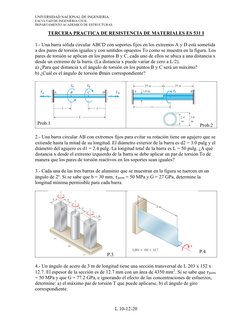

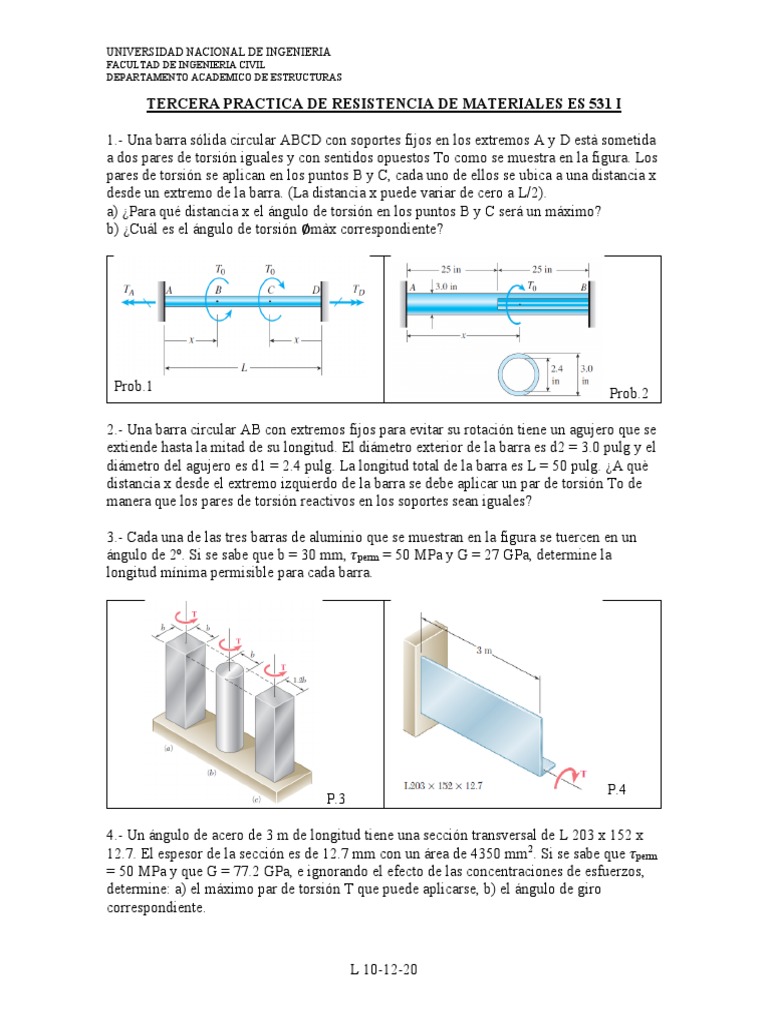

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE INGENIERIA CIVIL


DEPARTAMENTO ACADEMICO DE ESTRUCTURAS

TERCERA PRACTICA DE RESISTENCIA DE MATERIALES ES 531 I

1.- Una barra sólida circular ABCD con soportes fijos en los extremos A y D està sometida
a dos pares de torsión iguales y con sentidos opuestos To como se muestra en la figura. Los
pares de torsión se aplican en los puntos B y C, cada uno de ellos se ubica a una distancia x
desde un extremo de la barra. (La distancia x puede variar de cero a L/2).
a) ¿Para qué distancia x el ángulo de torsión en los puntos B y C será un máximo?
b) ¿Cuál es el ángulo de torsión ∅màx correspondiente?

Prob.1 Prob.2

2.- Una barra circular AB con extremos fijos para evitar su rotación tiene un agujero que se
extiende hasta la mitad de su longitud. El diámetro exterior de la barra es d2 = 3.0 pulg y el
diámetro del agujero es d1 = 2.4 pulg. La longitud total de la barra es L = 50 pulg. ¿A què
distancia x desde el extremo izquierdo de la barra se debe aplicar un par de torsión To de
manera que los pares de torsión reactivos en los soportes sean iguales?

3.- Cada una de las tres barras de aluminio que se muestran en la figura se tuercen en un
ángulo de 2º. Si se sabe que b = 30 mm, 𝜏perm = 50 MPa y G = 27 GPa, determine la
longitud mínima permisible para cada barra.

P.4
P.3

4.- Un ángulo de acero de 3 m de longitud tiene una sección transversal de L 203 x 152 x
12.7. El espesor de la sección es de 12.7 mm con un área de 4350 mm2. Si se sabe que 𝜏perm
= 50 MPa y que G = 77.2 GPa, e ignorando el efecto de las concentraciones de esfuerzos,
determine: a) el máximo par de torsión T que puede aplicarse, b) el ángulo de giro
correspondiente.

L 10-12-20
