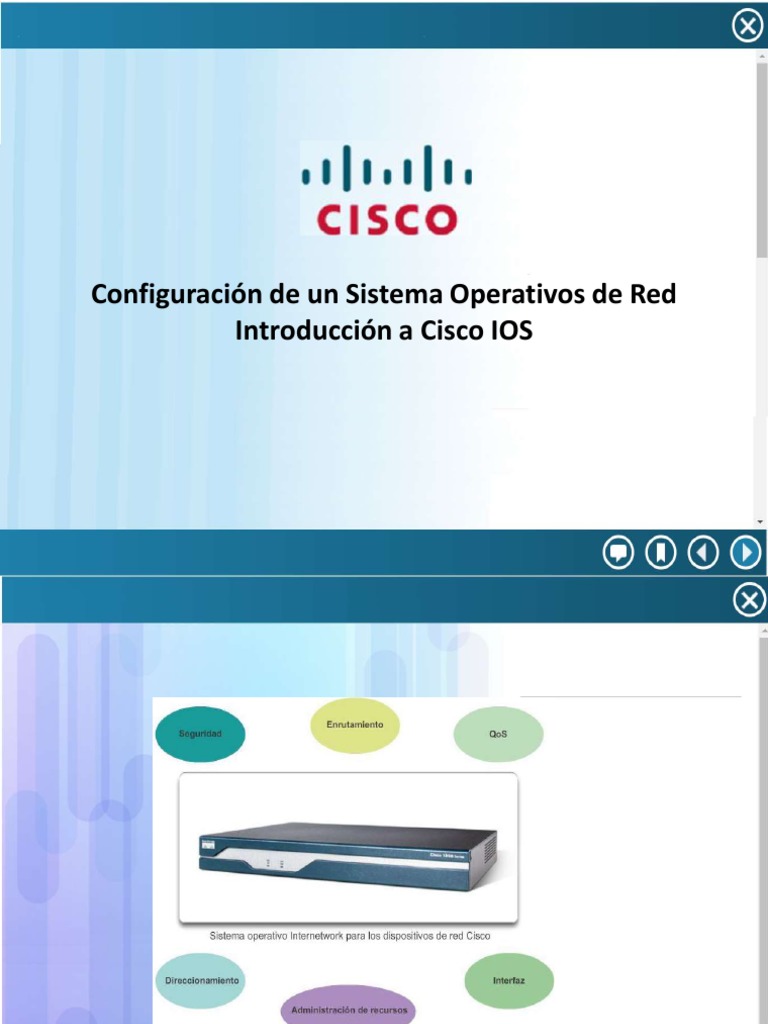

Configuración de un Sistema Operativos de Red

Introducción a Cisco IOS

 Identificando Componentes Físicos

Cada red que se conecta un router requiere una interfaz separada:

-Redes de área local (LAN), son redes Ethernet / FastEthernet / Gigabits.
-Redes de área extensa (WAN), son redes seriales, Frame Relay, ISDN.

LOS ROUTER podrían ser o no modulares. Y, si lo son, dichos módulos

son llamados (WIC):
- Ethernet/FastEthernet/Gigabits.,
- Seriales.,
- Console.,
- Auxiliar.,
- USB.

Gráficos .PNG
Métodos de acceso
 Uso de comandos Locales:
“ipconfig / ipconfig/all”

Otros comandos de las verificaciones de direcciones locales: Winipcfg / ifconfig

 Uso de comandos Locales:
“ping” => Sucesfull

Uso de comandos Locales:

“ping” => Request timed out = [ ….. ]
 Uso de comandos Locales:
“ping” => Destination host unreacheble

El resultado del mismo comando pero en el router/switch es: [ UUUUU ]

 Uso de comandos Locales:
“Tracer”

C:\>tracert www.cisco.com
 Comandos Locales

Ping Extendido
Router#ping
Protocol [ip]:
Target IP address:10.0.0.1
Repeat count [5]:
Datagram size [100]:
Timeout in seconds [2]:5
Extended commands [n]: n
 Proceso de arranque del Router

Configuracion inicial,
(startup-config),
NVRAM,
show startup-config.

Configuracion activa es la
(running-config) que se guarda en la
RAM y se visializa con el comando
show running-config
Modos y Comandos de ejecución Básica

Modo usuario >

Modo privilegiado #
Modo global (config)#

Modo linea (config-line)#

Modo interface (config-if)#
Modo router (config-route)#
 Comandos Básicos del Router

Para acceder al 1er modo del router/switch llamado “Modos Usuario” solo
debes presionar la tecla (enter) y aparecerá el nombre del equipo seguido
del PROM que lo identifica:
Router>

(Enable)., Este comando es ejecutado del modo de usuario con la finalidad

de acceder al 2do modo del router/switch llamado “Modos privilegiado”:
Router> enable
Router#

(Configure terminal)., Este comando es ejecutado en modo privilegiado

con la finalidad de acceder al 3er modo del router/switch llamado “Modos
de configuración Global”:
Router> enable
Router# configure terminal
Router(config)#
 Comandos Básicos del Router

“Line console 0”, o “vty 0 4”., son comando ejecutados desde el modo de
configuración global con la finalidad de acceso al modo de linea:
Router> enable
Router# configure terminal
Router(config)# line console 0, line vty 0 4
Router(config-line)#

Interface Ethernet0, FastEthernet0/0, serial0/0/0 son comando ejecutados desde el

modo de configuración global con la finalidad de acceso al modo de interface:
Router> enable
Router# configure terminal
Router(config)# interface Ethernet0, FastEthernet0/0, serial0/0/0
Router(config-if)#

Router RIP, EIGRP, OSPF, son comando ejecutados desde el modo de configuración
global con la finalidad de acceso al modo de router:
Router> enable
Router# configure terminal
Router(config)# router RIP
Router(config-route)#
Router> enable
Router# configure terminal
Router(config)# line console 0
Router(config-line)#password cisco
Router(config-line)#login
Router(config-line)#exit
Router> enable
Router# configure terminal
Router(config)# line vty 0 4
Router(config-line)#password cisco
Router(config-line)#login
Router(config-line)#exit
enable interface fast 0/0
configure terminal ip address 192.168.1.1 255.255.255.0
no ip address
hostname Lab_A description #Link to LAN Admin#
shutdown
enable secret class no shutdown
enable password class exit
service password-encryption
interface serial 0/0
banner motd # 00100 JJJQLS 00100 # ip address 192.168.2.1 255.255.255.0
no ip address
no ip domain lockup description #Link to Router R-2#
clock rate 64000
line console 0 shutdown
password cisco no shutdown
logging synchronous exit
login
exit interface fast 0/0
router rip
line vty 0 4 version 2
password cisco no auto-summary
network 192.5.5.0
logging synchronous
network 201.101.11.0 /no network 201.101.11.0
login passive-interface fastethernet 0/0
exit end
?
