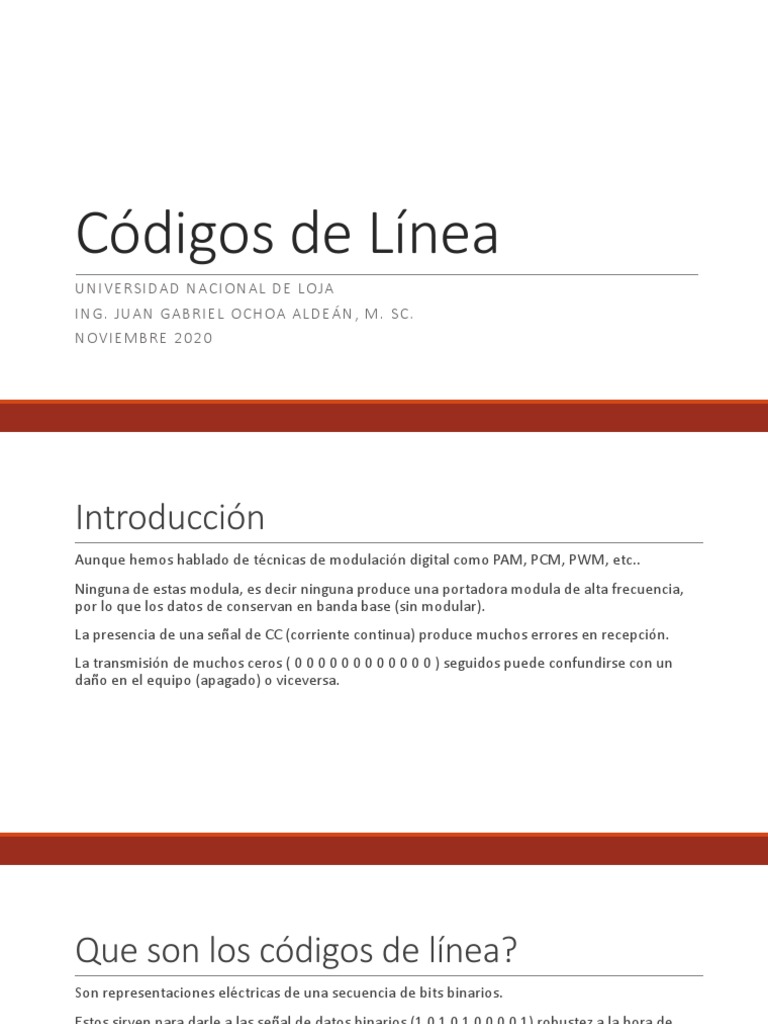

Códigos de Línea

U N I V ERSIDA D N ACI ON AL DE LOJA

I N G . JUA N G A BR I EL OCHOA A L DEÁ N, M . S C.
N OV I E MBR E 2 0 2 0
Introducción
Aunque hemos hablado de técnicas de modulación digital como PAM, PCM, PWM, etc..
Ninguna de estas modula, es decir ninguna produce una portadora modula de alta frecuencia,
por lo que los datos de conservan en banda base (sin modular).
La presencia de una señal de CC (corriente continua) produce muchos errores en recepción.
La transmisión de muchos ceros ( 0 0 0 0 0 0 0 0 0 0 0 0 ) seguidos puede confundirse con un
daño en el equipo (apagado) o viceversa.
Que son los códigos de línea?
Son representaciones eléctricas de una secuencia de bits binarios.
Estos sirven para darle a las señal de datos binarios (1 0 1 0 1 0 0 0 0 1) robustez a la hora de
transmitirlos.
Los códigos en línea son usados para el transporte digital de datos.
Podemos decir que un código de línea es un código elegido para su uso dentro de un sistema de
comunicaciones para la transmisión de banda base donde la codificación de línea se utiliza para
el transporte de datos digitales.
Hay aplicaciones que necesitan transmitir los datos en banda base:
◦ Redes LAN
◦ Transmisiones Seriales RS-232
◦ Transmisiones USB
Código NRZ
Transmisión de señales unipolares sin retorno a cero
◦ El símbolo 1 se representa transmitiendo un pulso de amplitud A
◦ El símbolo 0 se representa al desactivar el pulso
◦ Ambos símbolo duran el tiempo de bit
◦ Desperdicio de potencia por nivel de cc
Código NRZ bipolar
Transmisión de señales bipolares sin retorno a cero
◦ Los símbolos 0 y 1 se representan al transmitir pulsos de amplitud A y –A
◦ Ambos símbolo duran el tiempo de bit
◦ Muy fácil de generar
◦ No elimina CC
Código RZ
Transmisión de señales unipolares con retorno a cero
◦ El símbolo 1 se representa transmitiendo un pulso de amplitud A
◦ El símbolo 0 se representa al desactivar el pulso
◦ El símbolo 1 duran la mitad del tiempo de bit
◦ Función Delta (recuperar sincronismo)
◦ Necesita mas potencia
Código BRZ
Transmisión de señales bipolares con retorno a cero
◦ Tres niveles de amplitud
◦ Pulsos positivos y negativos (A y –A) para el símbolo 1 (de modo alternativo)
◦ El símbolo 0 se representa al desactivar los pulsos
◦ No tiene componente de CC
◦ También conocido como AMI
Código de fase dividida
Manchester
◦ El símbolo 1 se representa mediante un pulso positivo de amplitud seguido de un pulso negativo de
amplitud –A
◦ Ambos pulsos con ancho de la mitad del tiempo de bit
◦ Para el símbolo 0 se invierten las polaridades de estos pulsos.
◦ Se suprime la componente de CC
CONSULTA
Códigos de Línea:
◦ B8ZS
◦ HDB3
◦8B10B
◦ 4B3T

Como funcionan?
Ventajas?
Desventajas?
Representación en el tiempo?
Representación en la frecuencia?

Fecha de entrega: 24 de noviembre de 2020 hora: 23h59
