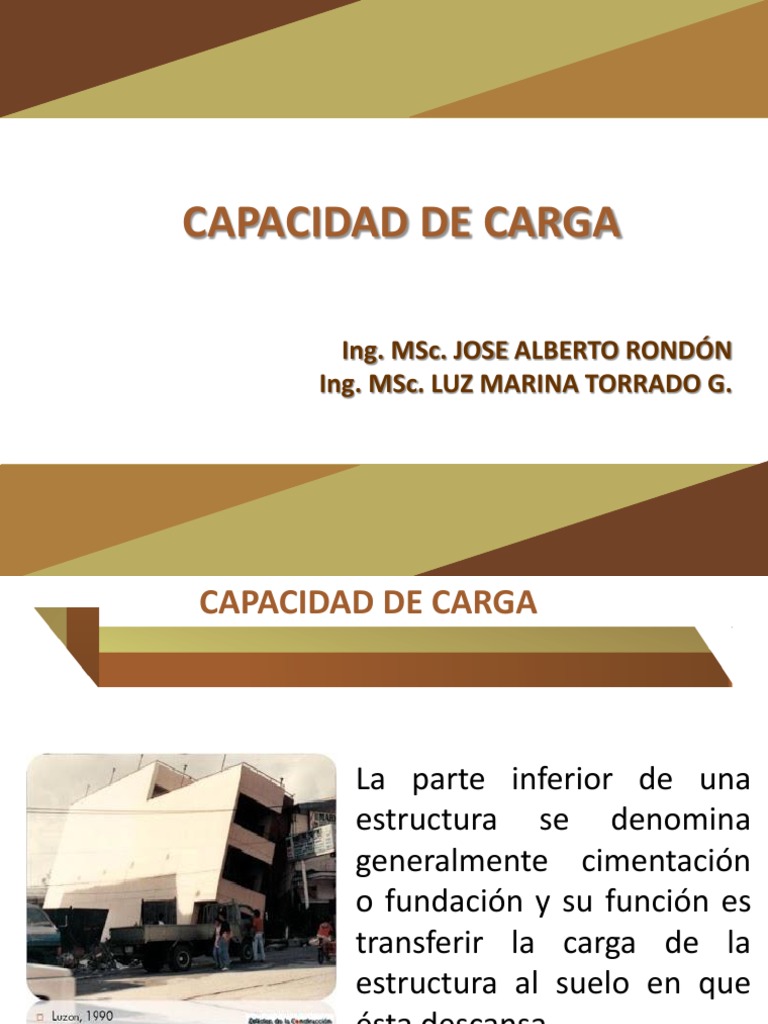

CAPACIDAD DE CARGA

Ing. MSc. JOSE ALBERTO RONDÓN

Ing. MSc. LUZ MARINA TORRADO G.
CAPACIDAD DE CARGA

La parte inferior de una

estructura se denomina
generalmente cimentación
o fundación y su función es
transferir la carga de la
estructura al suelo en que
ésta descansa.
 GENERALIDADES

Una cimentación adecuadamente diseñada es la

que transfiere la carga a través del suelo sin
sobrepasar su capacidad de soporte.
 FUNDACIONES SUPERFICIALES

• Un análisis de cimentación supone las siguientes fases:

– Debe empezar por conocer el tipo y función de la
estructura a cimentar. Por lo tanto debe tenerse
información sobre las cargas o hacer un cálculo
aproximado de ellas.
– Debe conocerse el perfil del suelo y sus características
geotécnicas, es decir, se debe realizar un estudio de suelos.
ESTUDIO DE
SUELOS

Perfil estratigráfico No. De sondeos

Posición del nivel freático Prof. De sondeos
Profundidad de cimentación
Capacidad de carga
Asentamientos
No. Y PROFUNDIDAD DE SONDEOS
NORMA NSR-10
 GENERALIDADES

Sobrepasar su capacidad
de soporte genera un
asentamiento excesivo o
bien a una falla cortante
del suelo, provocando
daños a la estructura.
Por esto, los ingenieros geotecnistas y
estructurales deben diseñar cimentaciones
teniendo en cuenta la capacidad de carga que
pueden soportar los suelos.
 GENERALIDADES

Una capacidad de carga q

qult
segura es aquella que el
suelo puede cargar de
forma segura y sin
deformarse demasiado; se qadm

conoce como capacidad de

carga admisible y se
determina por:
qult
qadm   2  F .S  3 δ
F .S .
Donde:
qu: es la máxima presión que se le puede transmitir al suelo sin que éste falle
formando superficies de corte.
qadm: Es la presión de soporte admisible
 GENERALIDADES

q
qult

qadm

δ
 GENERALIDADES

Dependiendo de la estructura y de los suelos

encontrados se usan varios tipos de cimentaciones.

Superficiales:
Zapata aislada o corrida: Es
simplemente una ampliación de un
muro de carga o columna que hace
posible dispersar la carga de la
estructura sobre un área grande del
suelo.
 GENERALIDADES

Losa de Cimentación: En suelos con

baja capacidad de carga, el tamaño de
las zapatas requeridas es grande y
poco práctico, por tal razón es más
económico construir toda la
estructura sobre una losa de concreto,
denominada losa de cimentación.
 GENERALIDADES
Cimentaciones Profundas:

Pilotes y pilas perforadas: se usan

para estructuras más pesadas cuando
se requiere gran profundidad para
soportar la carga. Los pilotes son
miembros estructurales hechos de
madera, concreto o acero, que
transmiten la carga de la
superestructura a los estratos
inferiores del suelo.
 GENERALIDADES

Según como transmiten sus cargas al subsuelo,

los pilotes se dividen en dos categorías:

Pilotes de fricción y pilotes de punta.

En el caso de los pilotes de fricción, la carga de
la superestructura es soportada por los
esfuerzos cortantes generados a lo largo de la
superficie lateral del pilote.
En los pilotes de punta, la carga soportada es
transmitida por su punta a un estrato firme.
 GENERALIDADES

En el caso de pilas perforadas, se

taladra un agujero en el subsuelo y
luego se rellena con concreto.

Generalmente, el diámetro de una

pila perforada es mucho mayor que
el de un pilote. La distinción entre
pilotes y pilas perforadas deja de ser
clara para un diámetro de
aproximadamente 1 m, y luego las
definiciones y la nomenclatura son
inexactas.
CAPACIDAD DE CARGA ÚLTIMA
DE CIMENTACIONES
SUPERFICIALES
q
qult

δ
 Si se considera una franja de
cimentación (es decir, una cuya longitud
es teóricamente infinita) descansando
sobre la superficie de una arena densa
o de un suelo cohesivo firme, como
muestra la figura, con un ancho B.

Si la carga es aplicada gradualmente a la

cimentación, el asentamiento aumentará. La
variación de la carga por área unitaria sobre
la cimentación q, junto con el asentamiento
de la cimentación también se muestra en la
figura.
En un cierto punto, cuando la carga
por área unitaria es igual a qu tiene
lugar una falla repentina en el suelo
que soporta la cimentación, y la
superficie de falla en el suelo se
extenderá hasta la superficie del
terreno. A esta carga por área
unitaria qu se le denomina
capacidad última de carga de la
cimentación.

A este tipo de falla repentina en el

suelo se le llama falla por cortante
general.
 Si la cimentación bajo consideración descansa sobre
arena o suelo arcilloso de compactación media, un
incremento de la carga sobre la cimentación también
estará acompañado por un aumento del
asentamiento.

En este caso la superficie de

falla en el suelo se extenderá
gradualmente hacia afuera
desde la cimentación (líneas
continuas).
Cuando la carga por área unitaria sobre la cimentación es
igual a qu(l), el movimiento de la cimentación estará
acompañado por sacudidas repentinas. Se requiere
entonces un movimiento considerable de la cimentación
para que la superficie de falla en el suelo se extienda a la
superficie del terreno (líneas de rayas en la figura).

La carga por área unitaria a la que esto ocurre es la

capacidad de carga última qu.
Más allá de este punto, un aumento
de la carga estará acompañado por un
gran incremento de asentamiento de
la cimentación. La carga por área
unitaria de la cimentación, qu(l), se
llama carga primera de falla (Vesic,
1963).

Un valor pico de q no se alcanza en

este tipo de falla, denominado falla
por cortante local en el suelo.
Si la cimentación está soportada por un
suelo bastante suelto, la gráfica carga Vs
asentamiento será como se muestra en
la figura.

En este caso, la superficie de falla en el

suelo no se extenderá hasta la superficie
del terreno.

Más allá de la carga última de falla, qu la

gráfica carga Vs asentamiento será muy
empinada y prácticamente lineal.

Este tipo de falla en el suelo se

denomina falla de cortante por
punzonamiento.
Con base en resultados experimentales, Vesic (1973) propuso una
relación para el modo de falla por capacidad de carga de cimentaciones
descansando en arenas.

B = ancho de la cimentación
L = longitud de la cimentación
(Nota: L es siempre mayor que
B.)

Para cimentaciones cuadradas:

Donde: B=L
Para cimentaciones circulares:
B = L = diámetro
Cr = compacidad relativa de la arena
Df = profundidad de la cimentación medida desde la superficie del
terreno
Para cimentaciones superficiales (es decir, para
Df / B*), la carga última ocurre con un
asentamiento de la cimentación de 4% a 10% de
B.

Esta condición ocurre con una falla cortante

general en el suelo; sin embargo, con una falla
local o por punzonamiento, la carga última llega
a ocurrir con asentamientos de 15% a 25% del
ancho de la cimentación B.
TEORÍA DE LA CAPACIDAD DE CARGA
ÚLTIMA
Terzaghi (1943) fue el primero en presentar una teoría
para evaluar la capacidad última de carga de
cimentaciones superficiales, la cual dice que una
cimentación es superficial si la profundidad Df de la
cimentación es menor que o igual al ancho de la misma.
𝐷𝑓 ≤ 𝐵

Sin embargo, investigadores posteriores han sugerido que

cimentaciones con Df igual a 3 o 4 veces el ancho de la
cimentación también se pueden definir como
cimentaciones superficiales
. 𝐷𝑓 = 3𝐵 ó 𝐷𝑓 = 4𝐵
Terzaghi sugirió que para una cimentación continua
o de franja (es decir, la razón de ancho a largo de la
cimentación tiende a 0), la superficie de falla en un
suelo bajo carga última se supone similar a la de la
figura. Este es el caso de la falla cortante general
mostrada anteriormente.
El efecto del suelo arriba del fondo de la
cimentación se supone reemplazado por el efecto
de una sobrecarga equivalente:

q =  * Df (donde  = peso específico del suelo).

La zona de falla bajo la cimentación se separa en

tres partes:
 La zona triangular ACD inmediatamente
debajo de la cimentación.

 Las zonas de cortante radial ADF Y CDE, en que

las curvas DE Y DF son arcos de una espiral
logarítmica.
 Dos zonas pasivas de Rankine triangulares AFH y
CEG.
Los ángulos CAD y ACD se suponen iguales al
ángulo de fricción del suelo (es decir,  = ).

Al reemplazar el suelo arriba del fondo de la

cimentación por una sobrecarga equivalente q, la
resistencia cortante del suelo a lo largo de las
superficies de falla GI y HJ es despreciada.
Usando el análisis del equilibrio, TERZAGHI
expresó la capacidad última de carga en la forma:
qult  cNc sc  qNq  0.5 BN s
Donde: Nq, Nc y Nγ corresponden a factores de capacidad de soporte
Nc   Nq  1 cot  Φ En grados Φ En radianes

 0.75  2 tan 
Nq 
a 2
ae Φ En grados

2cos 2  45   2 

tan   K P  Φ En grados
N    1 
2  cos 2  
 Sc y Sγ son factores de forma

Factores Cimiento Cimiento Cimiento cuadrado

de forma continuo redondo o rectangular

Sc  1.0 1.3 1.3

S  1.0 0.6 0.8
Factores de capacidad de carga para las ecuaciones de Terzaghi:
 Nc Nq N Kp
0 5.7 1.0 0.0 10.8

5 7.3 1.6 0.5 12.9

10 9.6 2.7 1.2 14.7

15 12.9 4.4 2.5 18.6

20 17.7 7.4 5.0 25.0

25 25.1 12.7 9.7 35.0

30 37.2 22.5 19.7 52.0

35 57.8 41.6 42.4 82.0

40 95.7 81.3 100.4 141.0

45 172.3 173.3 297.5 298.0

50 347.5 415.1 1153.2 800.0

 EJERCICIO 1

Calcular la presión de soporte admisible usando la ecuación de

Terzagui para la zapata cuadrada y los parámetros de suelo
mostrados. Use un factor de seguridad de 2.5.

γ =19 KN/ m3
D = 1,5 m Φ=25°
C=30 KPa

2,0 m
𝑞 =𝛾×𝐷

𝑞 = 19 KN/ m3 × 1,5 m
𝑞 = 28,5 KN/ m2
Como el cimiento es cuadrado, los valores de forma son
Factores de Cimiento Cimiento Cimiento
forma continuo redondo cuadrado
Sc  1.0 1.3 1.3
S  1.0 0.6 0.8

𝑆𝑐 = 1,3
𝑆𝛾 = 0,8

 0.75  2 tan  25° ∗ 𝜋

ae ∅= 180
= 0,43633 Radianes

0,43633
0,75×𝜋− tan 25°
𝑎=𝑒 2

𝑎 = 2,710
Con la calculadora en grados, se calculan los factores de
capacidad de carga
a2 Como φ=25° , de la tabla: 𝐾𝑝𝛾 =35
Nq 
2cos 2  45   2 
tan   K P 
N    1 
2  cos 2  
2,7102
𝑁𝑞 =
25 tan(25) 35
2𝑐𝑜𝑠 2 45 + 2
𝑁𝛾 = −1
2 𝑐𝑜𝑠 2 25
𝑁𝑞 = 12,72
𝑁𝛾 = 9,70
Nc   Nq  1 cot 

12,72 − 1
𝑁𝑐 = 12,72 − 1 cot 25 =
tan 25

𝑁𝑐 = 25,13
Con todos los términos calculados se calcula qult

qult  cNc sc  qNq  0.5 BN s

1
𝑞𝑢 = 30 × 25.13 × 1.3 + 28.5 × 12.72 + ( × 19 × 2 × 9.7 × 0.80)
2
𝑞𝑢𝑙𝑡 = 1490,03 𝐾𝑁/𝑚2

𝑞𝑢𝑙𝑡
𝑞𝑎𝑑𝑚 =
𝐹𝑆

1490,03
𝑞𝑎𝑑𝑚 =
2,5

𝑞𝑎𝑑𝑚 = 596,01 𝐾𝑁/𝑚2

 AHORA POR TABLAS
deg Nc Nq N Kp
0 5.7 1.0 0.0 10.8
5 7.3 1.6 0.5 12.9
10 9.6 2.7 1.2 14.7
Factores 15 12.9 4.4 2.5 18.6
de 20 17.7 7.4 5.0 25.0
capacidad 25 25.1 12.7 9.7 35.0
de carga 30 37.2 22.5 19.7 52.0
35 57.8 41.6 42.4 82.0
40 95.7 81.3 100.4 141.0
45 172.3 173.3 297.5 298.0
50 347.5 415.1 1153.2 800.0
Factores de forma
Factores de Cimiento Cimiento Cimiento
forma continuo redondo cuadrado
Sc  1.0 1.3 1.3
S  1.0 0.6 0.8

𝑆𝑐 = 1,3

𝑆𝛾 = 0,8
 AHORA POR TABLAS

qult  cNc sc  qNq  0.5 BN s

19𝐾𝑁
𝐾𝑁 28,5𝐾𝑁 ∗2
𝑞𝑢𝑙𝑡 = 30 × 25,1 × 1,3 + × 12,7 + ( 𝑚2 × 9,70 × 0,80)
𝑚2 𝑚2 2

𝑞𝑢𝑙𝑡 = 1488,29 𝐾𝑁/𝑚2

𝑞𝑢𝑙𝑡
𝑞𝑎𝑑𝑚 =
𝐹𝑆
1488,29
𝑞𝑎𝑑𝑚 =
2,5

𝑞𝑎𝑑𝑚 = 595,3 𝐾𝑁/𝑚2

 MEYERHOF

La ecuación es similar a la de Terzaghi, pero en esta aparece un

factor adicional de forma 𝑆𝑞 . Adicionalmente se incluyen los
factores de forma 𝑑𝑞 , 𝑑𝑐 y 𝑑𝛾 y tiene en cuenta factores de
inclinación: ic, iq e i𝛾
Carga vertical:

qult  cNc sc dc  qN q sq d q  0.5 BN s d

Carga inclinada:

qult  cNc dcic  qN q d qiq  0.5 BN d i

Factores de capacidad portante (en grados)
 
Nc   Nq  1 cot 
 tan 
Nq  e tan  45  
2
N   Nq  1 tan 1.4 
 2
Factores de forma, profundidad e inclinación de las ecuaciones de capacidad de carga
de Meyerhof(1951).
FACTORES VALOR PARA

sc  1  0.2 K p
B
Cualquier 
L
Forma   10

sq  s  1  0


D
dc  1  0.2 K p Cualquier
B
Profundidad   10

dq  d  1  0

Inclinación    
2

ic  iq  1   Cualquier
 90 
 0

i  0  0
 EJERCICIO 2

Calcular la presión de soporte admisible usando la ecuación de

MEYERHOF, para la zapata y los parámetros de suelo mostrados.
Use un factor de seguridad de 2,5.

γ =19 KN/ m3
D = 1,5 m Φ=25°
C=30 KPa

2,0 m
𝑞 =𝛾×𝐷

𝑞 = 19 KN/ m3 × 1,5 m
𝑞 = 28,5 KN/ m2
 Carga vertical:

qult  cNc sc dc  qN q sq d q  0.5 BN s d

1) Factores de capacidad portante (en grados)

Nq  e tan   
tan  45  
2
Nc   Nq  1 cot 
 2

25 𝑁𝑐 = 10,66 − 1 cot 25 = (10,66-1)/tan 25

𝑁𝑞 = 𝑒 𝜋𝑡𝑎𝑛25 𝑡𝑎𝑛2 45 +
2
𝑁𝑞 = 10,66 𝑁𝑐 = 20,72

N   Nq  1 tan 1.4 

𝑁𝛾 = 10,66 − 1 tan (1,4 * 25)

𝑁𝛾 = 6,76
 2) Factores de Forma
Primero se calcula Kp
Φ
𝐾𝑝 = 𝑡𝑎𝑛2 45 +
2

2
25
𝐾𝑝 = 𝑡𝑎𝑛 45 +
2

𝐾𝑝 = 2,464
Como la zapata es cuadrada B=L= 2 metros Como φ= 25°, se usa la ecuación para φ>10°
B
sc  1  0.2 K p 𝐵
L 𝑆𝑞 = 𝑆γ = 1 + 0,1𝐾𝑝
𝐿
𝐵 2
𝑆𝑐 = 1 + 0,2 ∗ 𝐾𝑝 𝑆𝑞 = 𝑆γ = 1 + 0,1 ∗ 2,464
𝐿 2
2 𝑆𝑞 = 𝑆γ = 1,2464
𝑆𝑐 = 1 + 0,2 ∗ 2,464
2
𝑆𝑐 = 1,4928
 3) Factores de profundidad

Para cualquier valor de φ Como φ= 25°, se usa la ecuación para φ>10°

𝐷 𝐷
𝑑𝑐 = 1 + 0,2 ∗ √𝐾𝑝 𝑑𝑞 = 𝑑γ = 1 + 0,1√𝐾𝑝
𝐵 𝐵
1,5 1,5
𝑑𝑐 = 1 + 0,2 ∗ √2,464∗ 𝑑𝑞 = 𝑑γ = 1 + 0,1√2,464∗
2 2
𝑑𝑐 = 1,2355 𝑑𝑞 = 𝑑γ = 1,1177

qult  cNc sc dc  qN q sq d q  0.5 BN s d

1
𝑞𝑢𝑙𝑡 = 30 × 20,72 × 1,4928 × 1,2355 + 28,5 × 10,66 × 1,2464 × 1,1177 + ( × 19 × 2 × 6,76 × 1,2464 × 1,1177)
2

𝑞𝑢𝑙𝑡 = 1748,62 𝐾𝑁/𝑚2

𝑞𝑢𝑙𝑡 1748,62
𝑞𝑎𝑑𝑚 = 𝑞𝑎𝑑𝑚 = 𝑞𝑎𝑑𝑚 = 699,45 𝐾𝑁/𝑚2
𝐹𝑆 2,5
HANSEN (1970)
General: qult  cNc sc dcic gcbc  qNq sq dqiq gqbq  0.5 BN s d i g b

Cuando  0 qult  5.14Cu 1  sc'  dc'  ic'  bc'  gc'   q

Lo mismo que la ecuación de Meyerhof

Nq 
Lo mismo que la ecuación de Meyerhof
Nc 

N  1.5  Nq  1 tan 
• Factores para la ecuación de Hansen

Factores de forma Factores de profundidad

B  0  0
sc'  0.2
L dc'  0.4k
dc  1  0.4k

sc  1 _ para _ cimiento _ en _ faja

B
sq  1  tan  dq  1  2 tan  1  sen  k
2

L
d  1.00 _ para _ todos _ los _ 
B D D
s  1  0.4 k para  1
L B B
D D
k  tan 1 para  1(rad )
B B
 m
 H 
 1 
 V  A c cot  
iq (V )
 f a 

iq , i  0
Inclinación de la superficie Factores de Base (base inclinada)

 
 b 
' bc  1 
g 
'
c
147
147
147
c

Para Vesic use bq ( H )  e2 tan  b ( H )  e2.7 tan 

N  2sen __ para _   0


gc  1  bq (V )  b (V )  (1  tan  )2
147

gq ( H )  g ( H )  1  0.5 tan  
5
    90
 

gq (V )  g (V )  1  tan  
2
Factores de capacidad de carga
Arcillas saturadas presentan parámetros de resistencia no drenados
Cu y Ф = 0, determinados en un ensayo triaxial UU.
Nc = 5.7 Terzaghi
Cuando Ф = 0 Nc = 5,14 Meyerhoff y Hansen

Las ecuaciones quedan:

 Terzaghi  qult = 5,7 Cu Sc +  Df

 Meyerhoff  qult = 5,14 Cu Sc dc +  Df

 Hansen  qult = 5,14 Cu(1 + S´c + d´c - i´c - g´c - b´c) +  Df

qult= Cu * Nc * Sc +  Df
EFECTOS DEL NIVEL FREATICO
EFECTOS DE LA EXCENTRICIDAD
EN LA CAPACIDAD DE CARGA
• Excentricidad en una dirección:
 M
e
Q

B '  B  2e Ancho efectivo

L'  L Largo efectivo

qu'  cNc Sc dcic  qNq Sq dqiq  12  B ' N S d i

Para Sc , Sq yS Usar B’ y L’

 Excentricidad en dos direcciones:

ex  My
Q
B '  B  2ex ,
ey  Mx L '  L  2ey
Q
q ' u  cNc Sc dcic  qN q Sq d qiq  0.5 B ' N S d i

A '  B ' L ' Para Sc , Sq yS usar B’ y L’

 Caso I
eL eB
L
1
6 y B
1
6

A '  1 B1L1
2

 3e 
B1  B 1.5  B 
 B 

 3e 
L1  L 1.5  L 
 L 

A'
L '  L1 o B1 el mayor B' 
L'
Caso II
eL eB
 0.5 0 1
y L B 6

2
A'  1 L1  L2  B

L1 y L2 (Ver figura)
A'
B' 
L1 o L2 (el que sea mayor )
 Área efectiva para el caso II
 Caso III
eB
eL
 1
y 0  0.5
L 6 B

2
A'  1 B1  B2  L

B1 y B2 (Ver figura)
A'
B' 
L
Área efectiva para el caso III
Caso IV
eL eB
 16 y  16
L B

A '  L2 B  12  B  B2  L  L2 

B2 y L2 (Ver figura)
A'
L'  L B' 
L
 Área efectiva para el caso IV
Caso V (CIMENTACION CIRCULAR)

𝐴′
L′ =
𝐵′
 CAPACIDAD DE CARGA DE CIMENTACIONES
SOBRE UN TALUD

qu  cNcq  12  BN q

Capacidad de carga última según Meyerhof

Para determinar N q y N cq se utilizan las siguientes figuras

CAPACIDAD DE CARGA DE CIMENTACIONES SOBRE UN
TALUD

• Para usar la figura se deben tener en cuenta las siguientes

consideraciones.

1. El término Ns se define como el número de estabilidad

𝛾 ∗𝐻
Ns =
𝑐
2. Si B < H, use las curvas para Ns = 0.

3. Si B > H, use las curvas para el numero Ns de estabilidad

calculado.
CAPACIDAD DE CARGA DE CIMENTACIONES SOBRE UN
TALUD
Factor de capacidad de apoyo Nq de Meyerhof para suelo granular (c=0)
CAPACIDAD DE CARGA DE CIMENTACIONES SOBRE UN
TALUD
factor de capacidad de carga Ncq, de Meyerhof para un suelo puramente cohesivo.
 CAPACIDAD DE CARGA POR SISMO EN SUELO
GRANULAR

 A ,  AE  Ángulos de inclinación para condiciones

de empuje activo.

 P ,  PE  Ángulos de inclinación para

condiciones de empuje pasivo.

qu  qN q  1
2  BN quE  qNqE  12  BN E
Condiciones estáticas Condiciones dinámicas

q   Df
 CAPACIDAD DE CARGA POR SISMO EN SUELO
GRANULAR

tan  
kh k h =coeficiente horizontal de aceleración debida a un sismo.
1  kv
kv =coeficiente vertical de aceleración debida a un sismo.

cos 2 (     )
K aE  2
 sen(   ) sen(     ) 
cos   cos 2   cos(     ) 1  
 cos(     ) cos(   ) 
CAPACIDAD DE CARGA POR SISMO EN SUELO
GRANULAR
CAPACIDAD DE CARGA POR SISMO EN SUELO
GRANULAR
 CAPACIDAD DE CARGA A PARTIR DE
ENSAYOS DE CAMPO

La capacidad de carga de los suelos puede ser determinada a partir de

ensayos de campo, cuyos datos o resultados están relacionados directa o
indirectamente con la capacidad de soporte.

Ensayos de campo comúnmente utilizados son:

 Ensayo de penetración estándar (SPT)

 Ensayo de penetración de cono estático o cono holandés (CPT)
 Ensayo de veleta
 Pruebas de carga
 Prueba de presurímetro
 Prueba de Dilatómetro
ENSAYO DE PENETRACIÓN ESTÁNDAR (SPT)

ESQUEMA GENERAL DEL EQUIPO DE PERFORACIÓN

 ENSAYO DE PENETRACIÓN ESTÁNDAR (SPT)
CORRECCIONES A LOS VALORES DE “N”

Los valores de penetración estándar de campo son susceptibles de

ser corregidos por varios factores; dentro de los más usuales se
encuentran:

 Confinamiento efectivo, Cn
 Energía del martillo, n1
 Longitud de la varilla, n2
 Revestimiento interno del toma muestras, n3
 Diámetro de perforación, n4

Ncorr=N*CN*n1*n2*n3*n4
 SPT
CORRECCIÓN POR CONFINAMIENTO, Cn

 N es afectado por presión efectiva de sobrecarga en suelos granulares, por

lo tanto debe ser corregido para corresponder a un valor estándar de
esfuerzo.
FUENTE CN
Liao y Whitman 1
(1986)  v'
2
Skempton (1986)
1   v'
' 
Seed y otros 1  1.25 Log  v' 
 l 
(1975) donde  '  1U .S ton
v
pie 2
 20 
Peck y otros 0.77 Log  ' 
 v 
(1974) para  v'  0.25U .S . ton / pie 2
 SPT
CORRECCIÓN POR CONFINAMIENTO, CN

 Corrección según TOKIMATSU Y SEED (1984)

Profundidad
CN
(Metros)

Menos de 1.5 1.60

2.0 1.50
3.0 1.35
4.0 1.20
5.0 1.00
10.0 0.70
15.0 0.55
20.0 0.50
 SPT
CORRECCIÓN POR CONFINAMIENTO, CN

 Se considera que N es inversamente proporcional a la energía

efectiva aplicada al martillo y entonces, para obtenerse un valor de
Ne1 correspondiente a una energía e1, conociendo el valor de Ne2
correspondiente a una energía aplicada e2, se aplica la relación:

e2
Ne1  Ne2
e1

Los americanos relacionan comúnmente los valores de N a una energía del

60%, con lo cual:
e2
N 60  N
0.60
 SPT
CORRECCIÓN POR CONFINAMIENTO, CN

 La energía específica depende de factores como el tipo de martillo y

el tamaño de la masa de golpear (golpeador).
 Usualmente, combinando tanto las correcciones de energía como la
de confinamiento, el valor de Ncorr se expresa como el valor obtenido
de
Ncorr  N f * C N * n1
 Donde n1 es La energía específica, que para un martillo anular es del
45% y para un martillo de seguridad está entre el 70 y el 100%.
 En E.U. es usual utilizar el 60%, en Japón el 72%, en Brasil entre el 67
y 83% y en Colombia se propone conservadoramente el 45%.
 SPT
CORRECCIÓN POR CONFINAMIENTO, CN

 FACTOR POR LONGITUD DE VARILLA, n2

0.75  n2  1.0
 FACTOR POR REVESTIMIENTO DEL TOMAMUESTRAS, n3
0.80  n3  1.0
 FACTOR DIÁMETRO DE LA PERFORACIÓN, n4

n4  1.0  D  5"
n4  1.15  D  8"
 CAPACIDAD DE CARGA

 SUELOS GRANULARES

Meyerhoff (1956) modificado por Bowles (1977), para asentamiento máximo

de 1 pulgada:

 3.28B  1 
2
   Se 
q( adm )  KN  11.98 NCORR   Fd   B  1.22m
 m 2   3.28B   25, 4 
   Se 
q( adm )  KN  19.16 N CORR Fd   B  1.22m
 m 2   25, 4 
Df
Fd  1  0.33
B
 CAPACIDAD DE CARGA

• Relación entre los valores de Ncorr y las características de las

arenas, Kowski. (1988)

COMPACIDAD N Dr (%)
Arena muy suelta 0-3 0 - 15

Arena suelta 3–8 15 - 35

Arena media 8 - 25 35 - 65

Arena compacta o densa 25 – 42 65 - 85

Arena muy compacta o 42 – 58 85 - 100

muy densa
 CAPACIDAD DE CARGA

• Relación entre los valores de penetración estándar y

características de arcilla, Das, 1999.
CONSISTENCIA N qu= (KN/m2)
arcilla muy blanda 0-2 0-25
arcilla blanda 2-5 25-50
arcilla medio firme 5-10 50-100
arcilla firme 10-20 100-200
arcilla muy firme 20-30 200-400
arcilla dura >30 >400
 CORRELACIONES DE LOS VALORES DE “N”.

 Stroud (1974): Cu  K  Nf

K=Constante entre 3.5 y 6.5 KN/m2, promedio de 4.4 KN/m2

Nf= penetración estándar obtenida en campo

 Hara y otros (1971): Cu KN m2   29 Nf 0.72

0.689
 Nf 
 Mayne y Kemper (1988): OCR  0.193  ' 
 v 

 v'  esfuerzo efectivo vertical en MN

m2
Marcuson y Bieganousky (1977):
CR  %  11.7  0.76  222 Nf  1600  53  50Cu
'
v 
2 0.5

CR= Compacidad relativa

Nf = Penetración estándar de campo
 v' = Presión efectiva de sobrecarga
Cu = Coeficiente de uniformidad de la arena
 Peck, Hanson y Thornburn (1974):

  27.1  0.3NCORR  0.00054 NCORR 2

 Schmertmann (1975):
0.34
 
 
  Tan 1  
Nf
   v' 
12.2  20.3  
  pa  

 Hatanaka y Uchida (1996):

  20 NCORR  20
ENSAYO DE PENETRACIÓN DE CONO (CPT)

resistencia a la fricción q f
FR  
resistencia del cono qc
 CAPACIDAD DE CARGA

 SUELOS GRANULARES

Meyerhoff (1956) modificado por Bowles (1977), para

asentamiento máximo de 1 pulgada:

 m 
qc
qadm KN 2  B  1.22m
15

 m 
qc  3.28B  1 
qadm KN 2    B  1.22m
25  3.28B 
PRUEBA DE CARGA
 PRUEBA DE CARGA

En suelos finos la capacidad de carga del cimiento es la determinada

por el modelo.

En granulares debe multiplicarse por la relación entre los tamaños

de los cimientos.  B q
qcim  qmod  cim  ks 
 Bmod  
 ENSAYO DE VELETA

En este ensayo se mide directamente la resistencia al corte del suelo al

rotar una veleta que se introduce en el suelo.

Se puede obtener la resistencia pico y la resistencia residual que queda

después de una falla y es uno de los ensayos más útiles para obtener el
valor de la resistencia al corte.

Sowers y Royster (1978) indican que la resistencia al cortante, medida en el

ensayo de veleta, puede ser un 30% mayor que la medida por otros
métodos. El ensayo de veleta se recomienda solamente para determinar la
resistencia no drenada de arcillas. Si el suelo contiene grava o partículas
grandes puede dar resultados erráticos.

El valor de la Resistencia al corte se calcula con la siguiente expresión:

ENSAYO DE VELETA

 d 2 h ad 3 
T  qu g   
 2 4 
a  2 3, 3 5, 1 2
ENSAYO DE VELETA
ENSAYO DE VELETA

Determinación Constante K
PRUEBA DEL PRESURIMETRO (PMT)

 p 
E p  2 1   V0  m   
  
 PRUEBA DEL PRESURIMETRO (PMT)

CORRELACIONES
pc  0.45 pl  pc  presión de preconsolidación

cu 
 pi  po  E
, N p  1  Ln  p 

Np  3cu 

5  N p  12 , valor medio  8.5

Arcillas : E p  1930 N 0.63  KN

m2 
Arenas : E p  908N 0.66  KN
m2 
PRUEBA DEL DILATÓMETRO

Índice del material:

ID 
 p1  po 
 po  uo 
 PRUEBA DEL DILATÓMETRO

 Índice de esfuerzo horizontal

KD 
 po  uo 
 v'

 Módulo del dilatómetro:

ED  34.7  p1  p0  , KN
m2

CORRELACIONES:
 Cu   Cu  K 
0.47
OCR   0.5KD 
1.6
  '   D
1.25
 '  0.5 K KO   D   0.6
  v OC   v  NC  1.5 
E  1   2  ED
 EJERCICIO 1

1. Un cimiento rectangular de L= 2B como el que se muestra en la Figura, debe

soportar una carga segura de 2400 KN.

Determine:
El tamaño de la cimentación y la capacidad de carga admisible del suelo si la carga
tuviera excentricidades e(b) = 0,35 m y e(L) = 0,60 metro.

UTILICE LA ECUACIÓN DE HANSEN Y UN FS = 3,0. ASUMA QUE LA RELACIÓN D/B < 1

 EJERCICIO 1

ECUACION DE HANSEN (GENERAL)

1
qULT  C  N C  SC  d C  iC  g C  bC  q  N q  S q  d q  iq  g q  bq     B  N   S   d   i  g   b
2

a. Determine el tamaño de la cimentación y la capacidad de carga

admisible del suelo si la carga tuviera excentricidades.

e(b) = 0.35 metros

e(L) = 0.60 metros

Utilice Ecuación de Hansen, F.S. = 3,0 y D/B < 1

 EJERCICIO 1

Como el cimiento no se encuentra en taludes (inclinación de superficie),

la base y la carga no están inclinadas, no se deben considerar los
factores de inclinación.

Es decir la Ecuación de Hansen se reduce de la siguiente manera:

1
qULT  C  N C  SC  d C  q  N q  S q  d q     B  N  S  d
2
Donde:

C = Cohesión
= Sobrecarga a nivel de cimentación. Esfuerzo Efectivo a nivel de cimentación
  Peso especifico bajo Cimentación.
B = Ancho de la Cimentación.
Nc, Nq y N = Factores de Capacidad de Carga = f (Ø).
Sc , Sq y S = Factores de Forma.
dc , dq y d = Factores de Profundidad.
 EJERCICIO 1

Factores para las ecuaciones de capacidad de carga de Hansen:

 EJERCICIO 1

Para un ángulo de fricción de 15º (Ø = 15º), se obtiene:

Nc = 10,97

Nq = 3,90

Ng = 1,20

Nq / Nc = 0,359

2 x tan Ø x (1 – Sen Ø)2 = 0,294

 EJERCICIO 1

Factores de forma y profundidad de Hansen:

Tomando los datos dados para el problema la tabla se reduce a:

Nq B
sc  1  g
Nc L dc  1  0.4k

B
sq  1  tan  dq  1  2tan  1  sen  k
2

d  1.00 _ para _ todos _ los _ 

B
s  1  0.4
L D D
k para  1
B B
 EJERCICIO 1

Se debe tener en cuenta que para el problema L = 2B y que

D = 1,5 metros

FACTORES DE FORMA:
 EJERCICIO 1

FACTORES DE PROFUNDIDAD:

d C  1  0,4  k d q  1  2  tan   (1  sen  ) 2  k

D D
d C  1  0,4  d q  1  0,294 
B
B

d   1,0
1,5 1,5
d C  1  0,4  d q  1  0,294 
B B para todos los 

0,6 0,441
dC  1  dq  1 
B B
 EJERCICIO 1

SOBRECARGA A NIVEL DE CIMENTACION

q   D

q  16  0,7  (18  9,807)  0,8

KN
q  17,75 2
m
 EJERCICIO 1

qULT  qadm  F .S.

1
qULT  qadm  F .S .  C  NC  SC  dC  q  N q  Sq  dq     B  N   S   d
2

CARGA Q
qadm  
AREA BL

Q 1
qULT   F .S .  C  NC  SC  dC  q  N q  Sq  d q     B  N   S   d
BL 2
 EJERCICIO 1

2400 0,6 0,441 1

 3  16  10,97  1,18  (1  )  17,75  3,90  1,134  (1  )   (18  9,807)  B  1,20  0,80  1,0
B  2B B  2

7200 124,268 34,62

 207,114   78,50   3,933 B
2B2 B 

3600  3,933 B3  285,61 B2  158,888 B

De donde las dimensiones de la cimentación serían:

B  3,22 metros  3,2 metros

L  2  B  2  3,2  6,4 metros

 EJERCICIO 1

Se debe analizar las excentricidades del problema y corregir las

dimensiones del cimiento.

e(b) = 0.35 metros

e(L) = 0.60 metros

eL 0,6
  0,094
L 6,4

eb 0,35
  0,1094
B 3,2
 EJERCICIO 1

Analizando cada uno de los casos que se puede presentar, se concluye que el
que más se aproxima a las condiciones del problema es el caso IV:
EJERCICIO 1
 EJERCICIO 1

De la grafica se obtiene: B2
 0,25
B

B2  0,25  B
B2  0,25  3,2
B2  0,80 metros
L2
 0,18
L
L2  0,18  L
L2  0,18  6,4

L2  1,15 metros
 EJERCICIO 1

1
A'  L2  B   ( B  B2 )  ( L  L2 )
2
1
A'  1,15  3,2   (3,2  0,8)  (3,2  1,15)
2

A'  14,18
A'
B' 
L
14,18
B' 
6,4
B'  2,22 metros

L'  L  6,40 metros

 EJERCICIO 1

Se debe volver a calcular los factores de forma para B’ y L’.

Factores de forma y profundidad de Hansen:

 EJERCICIO 1

Tomando los datos dados para el problema la tabla se reduce a:

Nq B
sc  1  g dc  1  0.4k
Nc L

B
sq  1  tan  dq  1  2tan  1  sen  k
2
L

B d  1.00 _ para _ todos _ los _ 

s  1  0.4
L D D
k para  1
B B
 EJERCICIO 1

FACTORES DE FORMA:

Nq B' B' B'

SC  1   Sq  1  tan  S   1  0,4 
N C L' L' L'

2,22 2,22 2,22

S C  1  0,359  Sq  1  tan 15º S   1  0,4 
6,4 6,4 6,4

S C  1,124 S q  1,093 S   0,861

 EJERCICIO 1

FACTORES DE PROFUNDIDAD: D D
k para 1
B B

d C  1  0,4  k d q  1  2  tan   (1  sen  ) 2  k

D D
d C  1  0,4  d q  1  2  0,294 
B B

1,5 1,5
d C  1  0,4  d q  1  2  0,294  d   1,0
B B

dC  1 
0,6
dq  1 
0,441 para todos los 
B B

0,6 0,441
dC  1  dq  1 
3,2 3,2

d C  1,19 d q  1,14
 EJERCICIO 1

SOBRECARGA A NIVEL DE CIMENTACION

q   D

q  16  0,7  (18  9,807)  0,8

KN
q  17,75
m2
 EJERCICIO 1

qULT  qadm  F .S.

1
qULT  qadm  F .S .  C  NC  SC  dC  q  N q  Sq  dq     B  N   S   d
2

CARGA Q
qadm  
AREA B  L

Q 1
qULT   F .S .  C  N C  SC  d C  q  N q  S q  d q     B  N   S   d 
BL 2
 EJERCICIO 1

2400 1
 3  16  10,97  1,124  1,19  17,75  3,90  1,093  1,14   (18  9,807)  2,22  1,20  0,8611,0
B  2B 2

7200
2
 234,77  86,26  9,396
2B
3600
 330,43
B2

3600  330,43 B 2

De donde las dimensiones definitivas de la cimentación será:

B  3,3 metros

L  2  B  2  3,3  6,6 metros

 EJERCICIO 2

Un cimiento cuadrado como el que se muestra en la figura, debe soportar una

carga segura de 2000 KN.

Determine:

El tamaño de la cimentación y la capacidad de carga admisible del suelo si la

carga estuviera inclinada un ángulo de 12 grados con la vertical de B.

UTILICE LA ECUACIÓN DE MEYERHOFF Y UN FS=3,0

a. Determine el tamaño de la cimentación y la capacidad de carga
admisible del suelo si la carga estuviera inclinada un ángulo de
12º con la vertical en la Dirección B.

Utilice Ecuación de Meyerhof y F.S. = 3,0

1
qULT  C  N C  d C  iC  q  N q  d q  iq     B  N   d   i
2
 tan   
Nq  e tan  45  
2

 2

Nc   Nq  1 cot 

N   Nq  1 tan 1.4 
 EJERCICIO 2

Factores para las ecuaciones de capacidad de carga de Meyerhoff:

 EJERCICIO 2

Para un ángulo de fricción de 20º (Ø = 20º), se obtiene:

Nc = 14,83

Nq = 6,40

Ng = 2,90
 EJERCICIO 2
Factores de forma, profundidad e inclinación de las ecuaciones de
capacidad de carga de Meyerhof (1951).
EJERCICIO 2


K p  tan 2 (45  )
2
20
K p  tan (45  )
2

K p  2,04
 EJERCICIO 2

FACTORES DE PROFUNDIDAD:

Para cualquier  D
d q  d   1  0,1  K p  Cuando   10º
D B
d C  1  0,2  K p  1,5
B d q  d   1  0,1  2,04 
B

0,2142
d C  1  0,2  2,04 
1,5 d q  d  1 
B B

0,4285
dC  1 
B
 EJERCICIO 2

FACTORES DE INCLINACION:

º º 2
iC  iq  (1  )2 Para cualquier  i   (1  ) Cuando   10º
90º
º

12º 2 12º 2
iC  iq  (1  ) i   (1  )
90º 20º

iC  iq  0,7511 i  0,16
 EJERCICIO 2

SOBRECARGA A NIVEL DE CIMENTACION:

q  D

q  17  0,9  (20  9,807)  0,6

KN
q  21,42 2
m
 EJERCICIO 2

qULT  qadm  F .S.

1
qULT  q adm  F .S.  C  N C  d C  iC  q  N q  d q  iq     B  N   d   i
2

2000 0,4285 0,2142 1 0,2142

 3  12  14,83  (1  )  0,7511  21, 42  6, 40  (1  )  0,7511   ( 20  9,807 )  B  2,90  (1  )  0,16
B2 B B 2 B
 EJERCICIO 2

6000 57,2758 22,0555 0,5065

 133,6658   102,9668   2,3648 B 
B2 B B B

6000 79,8378
2
 236,6326   2,3648 B
B B

6000  2,3648 B 3  236,6326 B 2  79,8378 B

De donde las dimensiones definitivas del cimiento cuadrado será:

B  4,7614 metros  4,80 metros

 DETERMINACION DE LA CAPACIDAD DE
CARGA TENIENDO ENCUENTA LOS
RESULTADOS OBTENIDOS CON EL ENSAYO
SPT
 EJERCICIO 3

Determine la capacidad de soporte del suelo, teniendo

encuenta los resultados obtenidos en el siguiente ensayo
de SPT:
TALLER SPT

Resultados
 EJERCICIO 3

Ncorr = N * CN * n1

Confinamiento efectivo, Cn

Energía del martillo, n1 = 0.60

• Corrección según TOKIMATSU Y SEED (1984)

Profundidad
CN
(Metros)

Menos de 1.5 1.60

2.0 1.50
3.0 1.35
4.0 1.20
5.0 1.00
10.0 0.70
15.0 0.55
20.0 0.50
