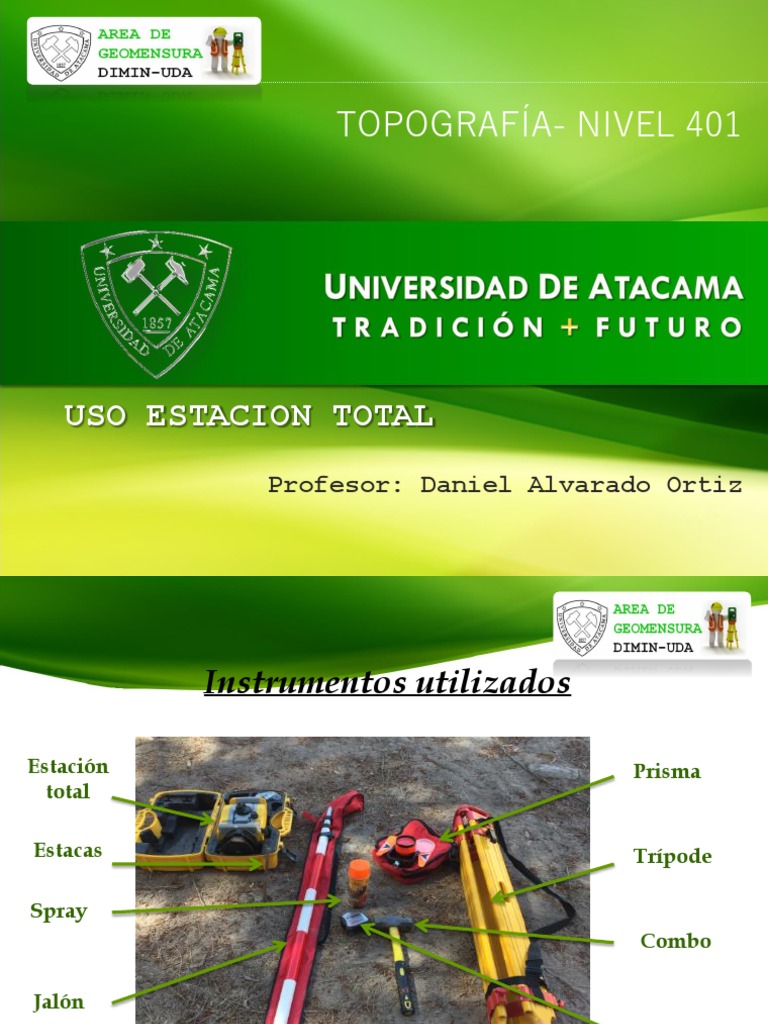

TOPOGRAFÍA- NIVEL 401
USO ESTACION TOTAL
Profesor: Daniel Alvarado Ortiz
Instrumentos utilizados
Estación Prisma
total
Estacas Trípode
Spray
Combo
Jalón
Huincha
Instalación de las estacas
Se instala la estaca a 2 cm de
altura del suelo
Instalación del instrumento
Se instala el trípode con la
estación total encima de la
estaca.
Instalación del instrumento
La Estación Total en sus
costados tiene las baterías
que utiliza.
Instalación del instrumento
La Estación Total en sus
costados tiene las baterías
que utiliza.
Partes Estación Total
Zoom :
Ocular: Aclarar los acercar o
Hilos superior, alejar la
imagen
inferior y axial
Partes Estación Total
Lápiz para
pantalla Touch
Tornillo
Tangencial
Tornillo
Horizontal
Tornillos
Nivelantes
Partes Estación Total
Botón de
encendido
Botón α (alfa)
Cambio de
números a letras
Ctrl+7
Activa el teclado
digital y viceversa.
Nivelación de la Estación Total
Pantalla principal de la
Estación Total
Botón
encendido
Nivelación de la Estación Total
Ingresar al programa
Trimble Access
Nivelación de la Estación Total
Se desplego la pantalla
que se observa en la
fotografía luego se debe
ingresar al ítem
“Topografía General”
Nivelación de la Estación Total
Se desplego la pantalla
que se observa en la
fotografía luego se debe
ingresar al ítem
“Instrumento”
Nivelación de la Estación Total
Se desplego la pantalla
que se observa en la
fotografía luego se debe
ingresar al ítem “Nivel
electrónico”
Nivelación de la Estación Total
Se desplego la pantalla
que se observa en la
fotografía en el cual se
observa que el
instrumento debe ser
nivelado.
Nivelación de la Estación Total
Al abrir la ventana
anterior se activo la
plomada laser
La plomada laser se debe
encontrar en el centro de
la estaca.
Nivelación de la Estación Total
Nivel Esférico y
Tubular de la Estación
Total
Volver al menú configuraciones
Luego de aceptar, se
presiona el botón
salir y aplicamos la
opción si
Configuración General de la estación total
Al volver al menú trimble
Access, ingresamos a la
opción configuraciones
En el menú configuraciones
ingresamos a estilo de
levantamientos.
Crear Estilo de Levantamiento
En el menú Estilos
levantamiento,
ingresamos al item
nuevo
Crear Estilo de Levantamiento
Presionando Ctrl+7
en el teclado de la
estación total, se
activa el teclado en
pantalla para poder
darle un nombre al
estilo de
levantamiento y
aceptamos
Configuración General de la estación total
Luego de aceptar, nos
encontramos con el
siguiente menú, en donde
ingresamos al ítem
instrumento
En este menú las estación
total nos entrega datos por
defecto por el cual los
cambios a realizar son en el
modo medición (TRK)
Configuración General de la estación total
Luego de configurar el modo
de medición, realizamos los
cambios en la especificación
de referencia
En la especificación de
referencia dejamos el ítem
cero y aceptamos.
Crear Estilo de Levantamiento
En la parte 2 del
menú dejamos los
datos por defecto y
aceptamos.
Configuración General de la estación total
Luego de aceptar, volvemos
al menú e ingresamos al
ítem punto topo
En el ítem punto topo,
buscamos la opción
(AH;AV;DI).
Crear Estilo de Levantamiento
Al seleccionar este
ítem medir
visualización
dejamos todo por
defecto y aceptamos.
Configuración General de la estación total
Luego en el menú no
hacemos nada en el ítem
replanteo y tolerancia
puntos duplicado.
Luego presionamos
almacenar.
Crear Estilo de Levantamiento
Al presionar almacenar no
llevara a esta pantalla donde nos
mostrara el nombre que le dimos
a la configuración al inicio y
luego presionamos la x y nos
llevara a la siguiente ventana.
En este menú presionamos en la
x para ir al menú trimble access .
Creando trabajo
Luego presionamos topografía
general, para configurar el
trabajo.
Presionamos la opción trabajo .
Creando trabajo
Presionamos trabajo nuevo y con
control +7 activamos el teclado
para ingresar un nombre.
Creando trabajo
Presionamos donde dice metros
para configurar el tipo de
unidades se ocuparan .
En esta opción configuramos en
ángulos en el submenú la Gons
(que es gds) y aceptar.
Creando trabajo
Todo lo demás lo dejamos igual y
presionamos aceptar y volvemos al
menú siguiente ( en la parte superior
tendrá el nombre de su trabajo ).
Como medir
Presionamos la opción medir y
me llevara al siguiente menú.
Aparecerá una lista de los estilos de
configuraciones de levantamiento
debe buscar la que usted creo en este
caso de ejemplo la de nosotros se
(llama instructivo).
Como medir
Presionamos la opción
configuración estación y nos
lleva al siguiente menú.
En este ítem de datos de clima del
sector se deja por defecto y
presionamos aceptar.
Ejemplo de instalación punto de referencia
La estación se encuentra en
uno de los vértices de la
poligonal y su referencia será
otro vértice de la poligonal
Estación vértice A
Referencia vértice X
Nota: nuestro punto de
referencia tiene que abarcar
terreno en el cual no se pueda
observar de la instalación del
equipo
Ingreso de datos a la estación total
En el menú de configuración
de estación ingresamos al
submenú y presionamos
teclear.
En este menú ingresamos el
nombre del punto, código y sus
coordenadas norte, este y cota,
realizando click en el espacio
en blanco correspondiente.
Luego presionamos Enter y
almacenar
Ingreso de datos a la estación total
Luego de ingresar los datos la
estación nos pide la altura
instrumental.
Ejemplo de medición de la
altura instrumental que es
desde la cabeza de la estaca
hasta la cruz que tiene al
costado el equipo.
Ingreso de datos a la estación total
En este menú, nos pide
el nombre del punto de
referencia, el código, la
altura de referencia, el
método y el azimut que
es 0 gds
Formas de la altura de referencia
La altura de referencia en la
cabeza de la estaca es igual a 0,
esto es cuando se realiza el
calaje para mayor precisión.
La altura de referencia con el
jalón sobre la estaca y nivelado
la altura será de 1.42 mts, en el
caso de que no se pueda
observar desde la estación la
cabeza de la estaca.
Ingreso de datos a la estación total
Luego de realizar lo anterior
un ejemplo del llenado de los
datos son :
a) Nombre de referencia: X
b) Código: estación
c) Altura de referencia:
depende de lo anterior 0 o
1.42
d) Azimut: 0
e) Método: Angulo y
distancia (importante)
Formas de la altura de referencia
Antes de proceder a mediar se
debe fijar la estación mirando
sobre la cabeza de la estaca
Ya fijada la estación sobre la
cabeza de la estaca se debe solo
mover el tornillo tangencial
hasta encontrar el centro del
prisma.
Ingreso de datos a la estación total
Luego de realizar lo anterior,
presionamos enter y medir
Luego de anotar los datos
anteriores en la libreta
presionamos almacenar para
guardarlo en la estación
Nota: Con esto esta listo el
amarre!!
Ingreso de datos a la estación total
Luego de realizar lo anterior,
volverá al menú principal e
ingresamos nuevamente a
medir.
En este menú, ingresamos a la
opción medir topo.
Pd: foto de referencia
Ingreso de datos a la estación total
En este ítem se debe ingresar
el nombre del punto que es de
la siguiente estación que se va
a medir, el código de esta y la
altura de referencia depende si
se observa la estaca vista
anteriormente.
Luego de medir, se deberá
escribir en la libreta Angulo
horizontal, vertical y distancia
inclinada y almacenar.
Nota: si no se observan los
datos en pantalla usar el
submenú indicado
Datos escritos en libreta
Los datos que se deben anotar en la libreta de terreno son:
Tomando puntos
Luego de haber almacenado
el punto de la poligonal en la
estación ( Punto B),
procedemos a tomar los
demás puntos planimétricos
( caminos, casas, ríos,
arboles, etc.) y para
altimetría ( cerros,
quebradas, bordes, etc.)
Nota: la altura de referencia
para todos los puntos que no
corresponde en la poligonal
será de 1.42 y se miden
directamente al prisma.
Para guardar cada punto de mide y se
almacena. NO SE ANOTAN EN LIBRETA
Como salir para el cambio de estación
Luego de haber tomado todos
los puntos que se ven de esa
estación se presiona escape
para volver al menú principal.
Luego de volver al menú
principal se presiona salir y se
presiona le botón si y
presionamos el botón verde
del menú de la estación y
presionamos standby
Nivelación de la Estación Total en el punto
siguiente de la poligonal
Se desplego la pantalla
que se observa en la
fotografía luego se debe
ingresar al ítem
“Topografía General”
Nivelación de la Estación Total
Se desplego la pantalla
que se observa en la
fotografía luego se debe
ingresar al ítem
“Instrumento”
Nivelación de la Estación Total
Se desplego la pantalla
que se observa en la
fotografía luego se debe
ingresar al ítem “Nivel
electrónico”
Nivelación de la Estación Total
Se desplego la pantalla
que se observa en la
fotografía en el cual se
observa que el
instrumento debe ser
nivelado.
Nivelación de la Estación Total
Al abrir la ventana
anterior se activo la
plomada laser
La plomada laser se debe
encontrar en el centro de
la estaca.
Nivelación de la Estación Total
Nivel Esférico y
Tubular de la Estación
Total
Como medir
Presionamos la opción medir y
me llevara al siguiente menú.
Aparecerá una lista de los estilos de
configuraciones de levantamiento
debe buscar la que usted creo en este
caso de ejemplo la de nosotros se
(llama instructivo).
Como medir
Presionamos la opción
configuración estación y nos
lleva al siguiente menú.
En este ítem de datos de clima del
sector se deja por defecto y
presionamos aceptar.
Ingreso de datos a la estación total
En el menu configuracion de
la estacion ingresamos al
submenu lista
En este submenú
seleccionamos el nombre del
punto de la estación en la que
estamos posicionados
Ingreso de datos a la estación total
Como se selecciono esa
estación, lo único que se debe
ingresar es la altura
instrumental ya que los demás
datos ya se midieron con
anterioridad, aplicamos enter
y aceptar
Ingreso de datos a la estación total
Luego de aceptar nos pedirá
los datos de referencia (
calaje) y en el submenú lo
buscamos en la lista.
Por defecto aparecerán los
datos seleccionados con el
azimut calculado
Pd: la altura de referencia
depende de lo visto
anteriormente, presionamos
enter y medir.
Ingreso de datos a la estación total
Se deben anotar los datos en
la libreta y almacenamos.
Luego de almacenar, se vuelve
al menú principal e ingreso a
medir el punto faltante de la
poligonal y los puntos que no
se ven de la estación anterior.
Pd: repetir los pasos
diapositiva 43 a la 48
