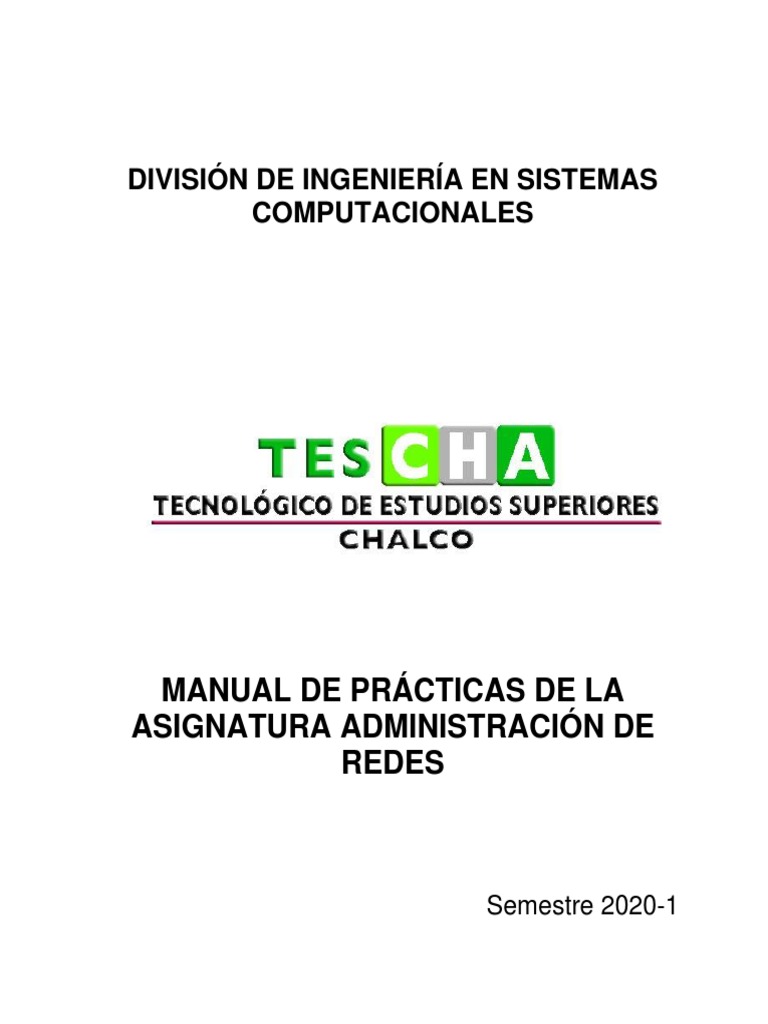

DIVISIÓN DE INGENIERÍA EN SISTEMAS

COMPUTACIONALES

MANUAL DE PRÁCTICAS DE LA
ASIGNATURA ADMINISTRACIÓN DE
REDES

Semestre 2020-1
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

PRESENTACIÓN DE PRÁCTICAS DE TALLER O LABORATORIO

El estudiante desarrollará la(s) práctica(s), de sus asignaturas, a la par que deberá

elaborar el informe de estas a través del formato específico para tal fin, el cual podrá
ser llenado a mano o en computadora, de acuerdo con las instrucciones específicas
del profesor y a la práctica a realizar.

LLENADO DE FORMATO A MANO

• El estudiante deberá imprimir el formato de práctica, con la anticipación
suficiente para tenerlo listo antes de ingresar a la práctica
• El estudiante lo deberá llenar con letra legible
• El docente lo deberá firmar y/o sellar al final de la práctica

LLENADO DE FORMATO EN COMPUTADORA

• El estudiante lo mostrará al docente, cuando durante la clase éste se lo
solicite
• El estudiante deberá llenar el formato, durante la práctica, de acuerdo con los
siguientes lineamientos:
1. Ser concisos y claros
2. Escribir con interlineado a 1.0
3. Textos: letra Arial 12, en mayúsculas y minúsculas
4. Títulos: Arial 14 en mayúscula, negrilla y centrado (nunca lleva punto al
final); Subtítulos: Arial 12, mayúscula, al margen izquierdo (lleva punto
cuando el texto inicia en el mismo renglón y no lleva punto cuando el texto
inicia en el siguiente renglón).
5. Párrafos: Procurar que la extensión sea de 6 a 10 renglones,
aproximadamente. Al inicio de un capítulo o apartado, el primer párrafo no
lleva sangría; a partir del segundo párrafo y hasta el último, todos llevan
sangría (se puede poner con un tabulador).
6. Citas y referencias según Manual APA1 (solo cuando sea necesario)

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

7. Para cuadros y tablas manejar Arial 10

8. Para pie de cuadro, tabla o figura, manejar Arial 8
9. Se entregará al docente en formato electrónico de acuerdo con indicaciones o
impreso la siguiente sesión

1
Ver ANEXO: APLICACIÓN DE ESTILO APA A PARTIR DE WORD

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

INGENIERÍA EN SISTEMAS
COMPUTACIONALES
PRÁCTICA No. 1

DATOS GENERALES
ASIGNATURA: Administración de redes

TÍTULO DE LA PRÁCTICA: Servicio DHCP en CentOS 8

DOCENTE: M. en DTI. Claudia Guzmán Barrera

ESTUDIANTE(S): FECHA

JONAS ABIMAEL DÍAZ GUEVARA

JIMÉNEZ MANZANO GUSTAVO 01/10/2020
LUIS ANGEL LÓPEZ MUÑOZ

OBJETIVO DE LA PRÁCTICA
Aprenda a instalar, configurar y administrar el servicio de red DHCP en un servidor con
el sistema operativo CentOS 8 y realizar la comprobación del servicio en el cliente
(Windows 7 Ultimate, Windows 8 Pro o Windows 10 Pro)

COMPETENCIA(S) ESPECÍFICA(S)(7) COMPETENCIA(S) GENÉRICA(S)(8)

Instala, configura y administra
diferentes servicios de red para
satisfacer las necesidades específicas
de las organizaciones.
✓ Capacidad de análisis y síntesis.
✓ Capacidad de organizar y planificar.
✓ Habilidad para buscar y analizar
información
✓ proveniente de fuentes diversas.
✓ Solución de problemas.
✓ Toma de decisiones.
✓ Trabajo en equipo.
✓ Capacidad de aplicar los
conocimientos.
✓ Habilidades de investigación.
✓ Capacidad de generar nuevas ideas.
✓ Liderazgo.
✓ Habilidad para trabajar en forma
autónoma.
✓ Búsqueda del logro.

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

REQUERIMIENTOS
FÓRMULAS/TÉCNICAS/PROCESOS/PROCEDIMIENTOS
En este video encontrarás el procedimiento a realizar:

Enlace para la descarga de CentOS 8:

http://isoredirect.centos.org/centos/8/isos/x86_64/

Enlace de la página oficial con una guía de instalación:

https://docs.centos.org/en-US/docs/

Instalación de CentOS 8:
https://youtu.be/qOgY8ZpmVBY

Instalación, Configuración y Comprobación de DHCP:

https://youtu.be/9QDouMqlYS4

RECURSOS MATERIALES (10) RECURSOS TÉCNICOS/TECNOLÓGICOS (11)

Virtualizador VMware, Virtual box, etc
1 máquina servidor CentOS 8.
1 máquina cliente Windows 7 Ultimate, Windows 8 Pro o Windows 10
Cable de red Pro

MARCO TEÓRICO
DHCP (Dynamic Host Configuration Protocol)

Protocolo de configuración de host dinámico y es un protocolo de red utilizado en redes

IP donde un servidor DHCP asigna automáticamente una dirección IP y otra información
a cada host en la red para que puedan comunicarse de manera eficiente con otros
puntos finales.

La asignación de direcciones con DHCP se basa en un modelo cliente-servidor: el

terminal que quiere conectarse solicita la configuración IP a un servidor DHCP que, por
su parte, recurre a una base de datos que contiene los parámetros de red asignables.
Este servidor, componente de cualquier router ADSL moderno, puede asignar los
siguientes parámetros al cliente con ayuda de la información de su base de datos:
• Dirección IP única
• Máscara de subred
• Puerta de enlace estándar
• Servidores DNS
• Configuración proxy por WPAD (Web Proxy Auto-Discovery Protocol)

Así se comunican el cliente DHCP y el servidor DHCP

La asignación automática de direcciones mediante el protocolo de configuración

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

dinámica de host tiene lugar en cuatro pasos consecutivos:

1. El cliente DHCP envía un paquete DHCPDISCOVER a la
dirección255.255.255.255 desde la dirección 0.0.0.0. Con esta denominada
difusión amplia o broadcast, el cliente establece contacto con todos los
integrantes de la red con el propósito de localizar servidores DHCP disponibles
e informar sobre su petición. Si solo hay un servidor, entonces la configuración es
extremadamente sencilla.
2. Todos los servidores DHCP que escuchan peticiones en el puerto 67 responden a
la solicitud del cliente con un paquete DHCPOFFER, que contiene una dirección
IP libre, la dirección MAC del cliente y la máscara de subred, así como la
dirección IP y el ID del servidor.
3. El cliente DHCP escoge un paquete y contacta con el servidor correspondiente
con DHCPREQUEST. El resto de los servidores también reciben este mensaje de
forma que quedan informados de la elección. Con esta notificación, el cliente
también solicita al servidor una confirmación de los datos que le ha ofrecido. Esta
respuesta también sirve para confirmar parámetros asignados con anterioridad.
4. Para finalizar, el servidor confirma los parámetros TCP/IP y los envía de nuevo al
cliente, esta vez con el paquete DHCPACK (DHCP acknowledged o
«reconocido»). Este paquete contiene otros datos (sobre servidores DNS, SMTP
o POP3). El cliente DHCP guarda localmente los datos que ha recibido y se
conecta con la red. Si el servidor no contara con ninguna dirección más que
ofrecer o durante el proceso la IP fuera asignada a otro cliente, entonces
respondería con DHCPNAK (DHCP not acknowledged o «no reconocido»).

La dirección asignada se guarda en la base de datos del servidor junto con la dirección
MAC del cliente, con lo cual la configuración se hace permanente, es decir, el
dispositivo se conecta a la red siempre con esa dirección que le ha sido asignada
automáticamente y que ya no está disponible para ningún otro cliente, lo que significa
que los clientes DHCP nuevos no pueden recibir ninguna dirección si ya están todas
asignadas, incluso aunque algunas IP ya no se usen activamente.

¿Es seguro el DHCP?

El Dynamic Host Configuration Protocol tiene un punto débil y es su capacidad para ser
manipulado fácilmente. Como el cliente hace un llamamiento a discreción a todos los
servidores DHCP que podrían responder a su petición, a un atacante le sería
relativamente sencillo entrar en la red y hacerse pasar por uno de ellos si tuviera acceso
a ella. Este denominado servidor DHCP “Rogue” (corrupto) intenta adelantarse con su
respuesta al servidor legítimo y si tiene éxito envía parámetros manipulados o
inservibles. Si no envía puerta de enlace, asigna una subred a cada cliente o responde
a todas las peticiones con la misma dirección IP, este atacante podría iniciar en la red un
ataque de denegación de servicio o Denial of Service.

Más dramático, pero factible, sería el intento de colarse en un router utilizando datos
falsos sobre la puerta de enlace y el DNS, de modo que se estaría en posición de copiar
o desviar el tráfico de datos. Este ataque man in the middle no tiene el propósito, como

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

el primero, de ocasionar una caída de la red, sino de apropiarse de información

sensible como datos bancarios, contraseñas o direcciones postales.

Sea cual sea el tipo de ataque, sus artífices necesitan tener acceso directo a la red para
abusar del protocolo DHCP, por ello es importante implementar las medidas de
seguridad necesarias que permitan disfrutar las ventajas de este protocolo de
comunicación sin temor a sufrir las consecuencias de una amenaza de este tipo. Para el
responsable de una red local es fundamental la protección absoluta ante intentos
externos e internos de ataque y la supervisión constante de todos los procesos de
red con herramientas como Nagios.

DESARROLLO

NOTA: antes de comenzar recuerda actualizar el equipo con el comando yum update,
luego yum upgrade.
yum upgrade y yum update realizarán la misma function que actualizar a la última versión
actual del package. Pero la diferencia es que Upgrade eliminará los packages obsoletos,
mientras que la actualización los preservará.

Ejecutamos nmtui para realizar la configuración del adaptador de red, editamos el ens33,
la configuración de ipv4 la pondremos en manual y asignamos las siguientes direcciones:
192.168.4.2, con una perta de enlace 192.168.4.1 y servidor DNS 192.168.4.2, búsqueda
de dominios: equipo4.com, guardamos la configuración en aceptar, luego iremos en
establecer nombre de anfitrión y le pondremos: servidor, aceptamos. Checaremos la red y
apagaremos y encenderemos el adaptador

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

Daremos un ip a para checar las configuraciones que le asignamos en ens33

Actualizaremos

Pondremos dnf makecache para actualizar el repocitorio del paquete dnf

Luego de esta accion instalaremos dhcp con el siguiente comando dnf install dhcp-server

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

Iremos a configuracio con nano para asignarle las siguientes direcciones

Iniciamos el servicio de dhcp con start, luego pondremos un status para poder ver
nuestro servicio

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

Tenemos que especificar que el servicio tiene que estar activo con enable
Configuraremos el firewall con netstat para que no tengamos error al conectar nuestro
cliente con el servidor

Checaremos que el puerto de escucha sea el 67 de udp (protocolo de datagramas de usuarios)

Permitiremos el acceso de manera permanente al servicio de dhpc

Recargaremos para que se haga la actualización de la política a firewall

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

A hora haremos la comprobación con un Windows 10 pro para que nos asigne una ip
automática mediante centos 8, colocaremos un ipconfig y nos saldrá el nombre del dns,
ipv4, mascara de subred y puerta de enlace

En caso de que no haya conexión checa las concesiones de los adaptadores de red de tu
virtualizador

Luego ingresa un ipconfig /reléase (suelta las direcciones)

Luego ingresa un ipconfig /renew (capta las direcciones)

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

RESULTADOS

El resultado fue exitoso, mostro el dns, ipv4, mascara de subred y puerta de enlace que
nos esta asignando de centos 8

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

CONCLUSIONES
jonas Abimael Díaz Guevara. - DHCP busca automáticamente una dirección, su objetivo principal
es simplificar y administrar la red. Se necesita un servidor DHCP para distribuir la IP en los clientes
automáticamente. El servidor nos proporciona una configuración que evita conflictos y evita que
existan conflictos de direcciones, es decir, asigna direcciones en diferentes dispositivos y enlaces,
cada uno de estos de manera que sean independientes y no causan algún conflicto de conexión
entre estos. El cliente solicita al servidor y este devuelve un resultado al cliente. Existen 3 maneras
de asignación: manual, automática y dinámica.
Jiménez Manzano Gustavo.- La configuración DHCP nos ha permitido poder conectar cada uno
de los equipos entre si llevándolos a cada uno de los equipos por medio de las redes WAN y LAN
que nos permitieron poder tener una mejor conexión y un re direccionamiento por medio de las
direcciones IP correctos, hubo algunos problemas de acuerdo a que el servidor ya tenía ciertos
estándares ya configurados los cuales tuvimos que modificar para poder acceder, gracias a esto
nos dio el libre acceso con el correcto funcionamiento y traslado de información. Fue una práctica
muy interesante que nos ha reforzado el conocimiento individual adquirido.
luis angel lópez muñoz.- Al realizar esta práctica nos reforzó ciertas características de las cuales
en el estudio del DHCP, se nos crearon ciertas adversidades que nos negaba el acceso a la
transferencia de información por medio de la red WAN y LAN una de ellas fue tener que aperturar
las puertas de enlace predeterminadas que ya al entrar a las configuraciones del mismo sistema y
de VMWARE pudimos modificarlos para tener libre acceso, gracias a ello se nos permitió fijar el
DHCP en el sistema Windows Server 2016.
Es una práctica lo bastante complicada principalmente por las configuraciones, pero nos permitió
reforzar conocimientos adquiridos por los docentes.

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

FUENTE(S) DE INFORMACIÓN
https://www.ionos.mx/digitalguide/servidores/configuracion/que-es-el-dhcp-y-como-funciona/
https://www.networkworld.es/telecomunicaciones/que-es-dhcp-y-como-funciona

NOMBRE Y FIRMA DEL DOCENTE EVALUACIÓN

M. en DTI. Claudia Guzmán Barrera

26
 DIVISIÓN DE INGENIERÍA EN SISTEMAS COMPUTACIONALES
MANUAL DE PRÁCTICAS DE LA ASIGNATURA DE ADMINISTRACIÓN DE REDES

26
