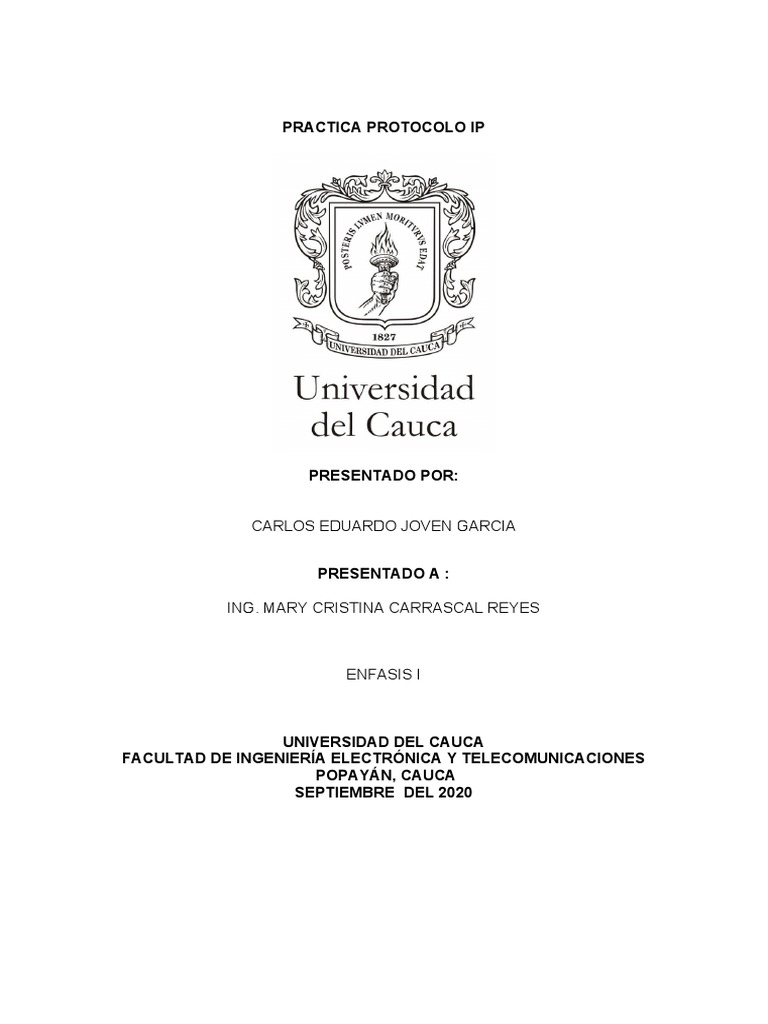

PRACTICA PROTOCOLO IP

PRESENTADO POR:

CARLOS EDUARDO JOVEN GARCIA

PRESENTADO A :

ING. MARY CRISTINA CARRASCAL REYES

ENFASIS I

UNIVERSIDAD DEL CAUCA

FACULTAD DE INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES
POPAYÁN, CAUCA
SEPTIEMBRE DEL 2020
Esta práctica se hace en Arch Linux, por tanto se instala primero el paquete
net-tools con el siguiente comando sudo pacman -S net-tools, como lo
muestra la figura 1.

Imagen 1.instalación de paquete net-tools

Por consiguiente se ejecuta el comando ifconfig, el cual es el equivalente a

ipconfig de Windows, entonces aparece la información que se observa en la
imagen 2.

Imagen 2 Ifconfig

Ahora se sigue cada uno de los pasos que se piden en la practica de

protocolo IP teniendo en cuenta cada uno de los items que en la practica se
encuentran.
Una forma de ver la capa física

Imagen 3. Direcciones físicas

Existe otra forma para ver la dirección de gateway, por medio del comando
route -n como lo muestra la imagen 4.

Imagen 4.Dirección de puerta de enlace

1 Ejecuta la orden ifconfig y completa la información de la tabla siguiente:

¿A qué clase/tipo de direcciones IP pertenece la red a la cual está conectado
tu equipo?. Cual es la dirección de la red.

Dirección física del adaptador 8e:04:a5:92:90:87

Dirección IP 192.168.18.43
Mascara de Subred 255.255.255.0
Puerta de enlace 192.168.18.1

Pertenece a la dirección de clase C 192.168.0.0 a 192.168.255.255 que se

considera una red mediana de tipo hogar, entonces la dirección de red es
192.168.18.43 que se considera una red IP privada, mientras que la red IP
publica es 138.0.88.205.

2. EJERCICIO 2. Paquetes IP.

Con el analizador de protocolos, captura una sesión de paquetes IP

generados al solicitar al navegador Web el acceso a la página
www.unicauca.edu.co. Para ello se deberá filtrar el resto de tráfico,
quedándonos únicamente con los paquetes generados por esta acción
(recordar filtrar http).
 Imagen 5.Filtrado HTTP

Analiza la secuencia de paquetes IP capturados y responde a las siguientes

cuestiones:

2.2 Con respecto al campo TTL (Time To Live) de la cabecera IP de los

paquetes capturados, ¿son siempre iguales?
No son los mismos, ellos van cambiando dependiendo de la fuente y el
destino.

Todos los paquetes IP que envía una maquina ¿tienen el mismo TTL?
Son los mismos
2.3. Tras analizar los campos de la cabecera IP (opciones y tipo de servicio)
de los paquetes
capturados IP ¿a qué conclusión llegas?

Los paquetes TTL van cambiado ya que la fuente se vuelve el destino y el

destino se vuelve fuente, gracias al enlace que se establece entre ellos.

Identificador TTL Source IP Destination

IP
Paquete 1 0xe7a9(59305) 64 192.168.18.43 45.231.185.44
Paquete 2 0x7259 (29273) 52 45.231.185.44 192.168.18.43
Paquete 3 0xe7ab (59307) 64 192.168.18.43 45.231.185.44
Paquete 4 0x725a (29274) 52 45.231.185.44 192.168.18.43
Paquete 5 0xe7ad (59309) 64 192.168.18.43 45.231.185.44
EJERCICIO 3. Fragmentación IP

Con esto estamos forzando a nuestro computador al envío de un mensaje de

4000 bytes al destino especificado. Como estamos conectados a una red
Ethernet cuya MTU es de 1500 bytes, el envío solicitado exigirá la
Fragmentación del mensaje en tres paquetes IP. Compara las cabeceras de
ambos fragmentos, fijándote especialmente en los campos longitud total,
flags, y desplazamiento del Fragmento.

Primer fragmento:
Segundo fragmento:
Tercero fragmento:

Imagen 6. Fragmentos

3.1 ¿Cuál es el valor del campo protocolo de la cabecera de los tres

fragmentos? Debe de ser el mismo para los fragmentos?

Se supone que todos 3 deben de ser del mismo tamaño, pues por la razón de
que pertenecen al mismo fragmento

3.2 ¿Cuál es el valor del campo offset del segundo fragmento?. Calcula
el tamaño del mensaje para que deberíamos enviar para que se
generaran 4 fragmentos de tamaño máximo

El valor del offset es de 1472

Si se sabe que el primer fragmento lleva 8 bytes de cabecera sabiendo que
los paquetes contienen 20 bytes de cabecera, si se realiza el envío de 4
fragmentos de unas longitud de 1500 el mensaje será de 5880 bytes

3.3 ¿Cuantos bytes de información viajan en cada paquete?

Primer paquete :1464

Segundo paquete : 1472
Tercer Paquete : 1044
4.1. Imprime la tabla de encaminamiento de tu computador y explica las
entradas.

Imagen 7.Tablas

Destination: 192.168.18.0 indica la dirección IP y el Host de destino

Gateway: 192.168.18.1 Indica la puerta de enlace de donde se alcanza el
host o red destino.
Genmask : 255.255.255.0 Indica el destino de mascara de subred
Flags: U Indica si el estado de la red

4.2 Identifica la entrada en la tabla que corresponde con la red propia

del equipo desde donde haces la práctica y elimínala. Haz un ping a una
máquina de dicha red. ¿Que ha pasado?. Apunta la dirección a la que
haces el ping y la respuesta.

Imagen 8. Eliminación de tabla

Devuelve una pregunta, suponiendo que quiero hacer un ping a broadcast

4.3 Vuelve a insertar la línea que antes eliminaste.

Imagen 9.Insertar
