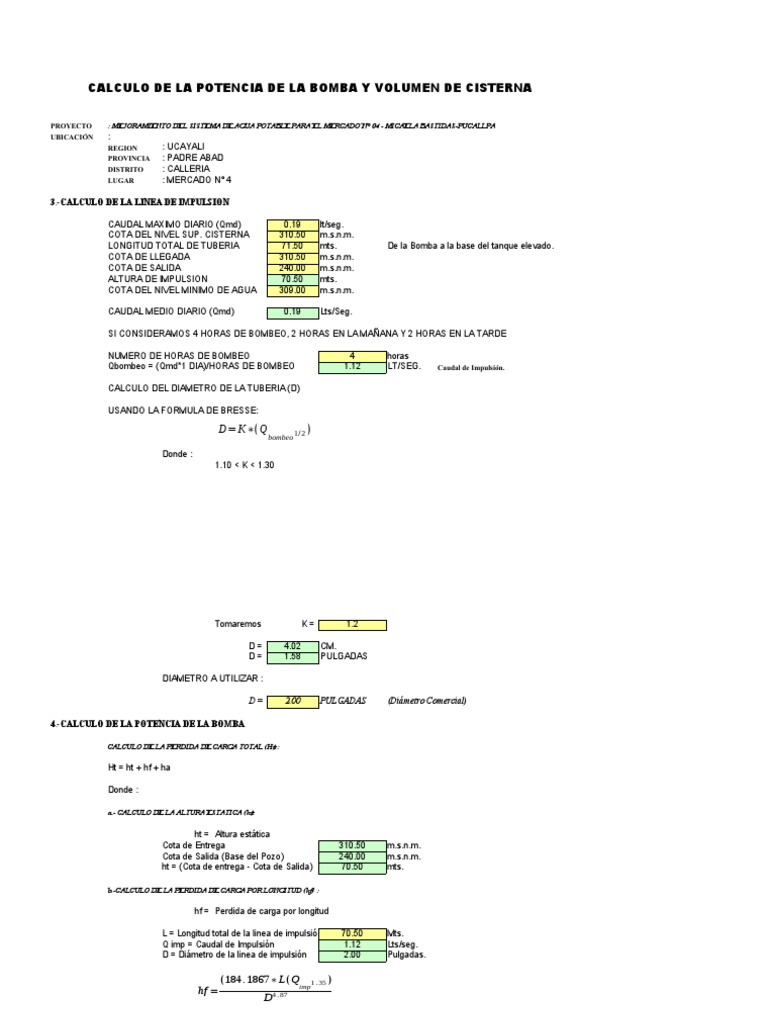

CALCULO DE LA POTENCIA DE LA BOMBA Y VOLUMEN DE CISTERNA
PROYECTO : MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE PARA EL MERCADO N° 04 - MICAELA BASTIDAS-PUCALLPA
UBICACIÓN :
REGION : UCAYALI
PROVINCIA : PADRE ABAD
DISTRITO : CALLERIA
LUGAR : MERCADO N° 4
3.-CALCULO DE LA LINEA DE IMPULSION
CAUDAL MAXIMO DIARIO (Qmd) 0.19 lt/seg.
COTA DEL NIVEL SUP. CISTERNA 310.50 m.s.n.m.
LONGITUD TOTAL DE TUBERIA 71.50 mts. De la Bomba a la base del tanque elevado.
COTA DE LLEGADA 310.50 m.s.n.m.
COTA DE SALIDA 240.00 m.s.n.m.
ALTURA DE IMPULSION 70.50 mts.
COTA DEL NIVEL MINIMO DE AGUA 309.00 m.s.n.m.
CAUDAL MEDIO DIARIO (Qmd) 0.19 Lts/Seg.
SI CONSIDERAMOS 4 HORAS DE BOMBEO, 2 HORAS EN LA MAÑANA Y 2 HORAS EN LA TARDE
NUMERO DE HORAS DE BOMBEO 4 horas
Qbombeo = (Qmd*1 DIA)/HORAS DE BOMBEO 1.12 LT/SEG. Caudal de Impulsión.
CALCULO DEL DIAMETRO DE LA TUBERIA (D)
USANDO LA FORMULA DE BRESSE:
D=K∗( Q 1/2 )
bombeo
Donde :
1.10 < K < 1.30
Tomaremos K= 1.2
D= 4.02 CM.
D= 1.58 PULGADAS
DIAMETRO A UTILIZAR :
D= 2.00 PULGADAS (Diámetro Comercial)
4.-CALCULO DE LA POTENCIA DE LA BOMBA
CALCULO DE LA PERDIDA DE CARGA TOTAL (Ht):
Ht = ht + hf + ha
Donde :
a.- CALCULO DE LA ALTURA ESTATICA (ht)
ht = Altura estática
Cota de Entrega 310.50 m.s.n.m.
Cota de Salida (Base del Pozo) 240.00 m.s.n.m.
ht = (Cota de entrega - Cota de Salida) 70.50 mts.
b.-CALCULO DE LA PERDIDA DE CARGA POR LONGITUD (hf) :
hf = Perdida de carga por longitud
L = Longitud total de la linea de impulsió 70.50 Mts.
Q imp = Caudal de Impulsión 1.12 Lts/seg.
D = Diámetro de la linea de impulsión 2.00 Pulgadas.
( 184 .1867∗L( Q 1 . 35 )
imp
hf = 4 . 87
D
hf = 0.52 mts.
c.-CALCULO DE LA PERDIDA DE CARGA POR ACCESORIOS (ha):
ha = Perdida de carga por accesorios
ha = 0.20 * hf
ha = 0.10 mts.
LA PERDIDA DE CARGA TOTAL Ht = 71.12 MT.
POTENCIA DE LA BOMBA
PE∗Q imp Ht
Pot . Bomba=
75∗n
Donde:
PE = Peso Especifico del agua 1000.00 kg/m3
Qimp = Caudal de impulsión 1.12 lt/seg
Ht = Perdida de carga total 71.12 m.
n = n1 * n2 5950.00
n1 = Eficiencia del motor = 70%<n1<85% 70.00 %
n2 = Eficiencia de la Bomba = 85%<n2<90% 85.00 %
LA POTENCIA DE LA BOMBA ES
POT. BOMBA = 1.79 HP
ALTURA DE AGUA = 79.38 MT.
POTENCIA DE LA BOMBA A UTILIZAR = 2.00 HP
5.-CALCULO DEL VOLUMEN DEL CISTERNA
EL VOLUMEN DEL CISTERNA PARA SISTEMAS DE AGUA POR BOMBEO ESTA DETERMINADO POR :
VOLUMEN DEL CISTERNA = 0.30*Qmd*86.400
VOLUMEN DEL CISTERNA = 4.857 M3.
VOLUMEN DEL CISTERNA = 5.00 M3.
DISEÑO HIDRAULICO
PROYECTO : MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE PARA EL MERCADO N° 04 - MICAELA BASTIDAS-PUCALLPA
UBICACIÓN :
REGION : UCAYALI
PROVINCIA : PADRE ABAD
DISTRITO : CALLERIA
LUGAR : MERCADO N° 4-MICAELA BASTIDAS
1. CALCULO DE LOS CAUDALES DE DISEÑO
NUMERO DE PUESTOS DE JUGOS 20.00 PUESTOS
NUMERO DE PUESTOS DE CARNES , PESCADOS Y POLLOS 86.00 PUESTOS
NUMERO DE PUESTOS DE COMIDAS 50.00 PUESTOS
AREA PROMEDIO PUESTOS DE JUGOS 9.00 M2
AREA PROMEDIO PUESTOS DE CARNES, PESCADOS Y POLLOS 3.00 M2
AREA PROMEDIO PUESTOS DE COMIDAS 6.00 M2
AREA TOTAL 738.00 M2
NOTA: LOS NUMEROS DE PUESTOS FUERON DATOS PROYECTADOS Y ASUMIDOS GRACIAS A LA COLABORACION
DE LA DIRIGENCIA DEL MERCADO NRO. 04 POR NO CONTAR CON NIGUNA OTRA INFORMACION.
CALCULO DE LA PUESTOS FUTUROS
Pf = Po * ( 1+ r*t/100 )
Donde:
Pf = Area de Puestos a Proyeccion
Po = Area de Puestos actual
r = Tasa de Crecimiento (Una vez Instalado el servicio) 1.25
t = Periodo de Diseño 10.00 AÑOS
Pf = 830.25 M2
DOTACION
EN BASE AL REGLAMENTO NACIONAL DE CONSTRUCCIONES PARA MERCADOS Y PUESTOS DE CARNES Y JUGOS
ES DE 15/LT/DIA/M2, TENIENDO EN CONSIDERACION LA CALIDEZ DEL CLIMA
DOTACION 15.00 LT/DIA/M2
CALCULO DEL CAUDAL PROMEDIO ANUAL DE LA DEMANDA (Qp)
Qp = (POBLACION FUTURA*DOTACION/86400) =
Qp = 0.14 LT/SEG
CALCULO DEL CAUDAL MAXIMO DIARIO (Qmd)
Qmd = K1 * Qp
Donde:
K1 = 1.30
Qmd = 0.19 LT/SEG
ESTE CAUDAL NOS SIRVE PARA ELDISEÑO DE LA LINEA DE IMPULSION
CALCULO DEL CAUDAL MAXIMO HORARIO (Qmh)
Qmh =K2 * Qmd
Donde:
K2 = 2.00
Qmh = 0.37 LT/SEG
2. CALCULO DE LA LINEA DE IMPULSION
C. LLEGADA= 310.50
1.50
9.00
C. TERRENO= 300.00
60.00
LONGITUD DE TUBERIA = 70.5
COTA DE LLEGADA = 310.50
COTA DE SALIDA = 240.00
C. DE SALIDA= 240.00 ALTURA DE IMPULSION = 70.50
LONGITUD DE LA TUBERIA:
TUBERIA DE SUCCION = 70.50 MT
TUBERIA EN EL TANQUE CISTERNA 1.00 MT
LONGITUD TOTAL DE LA TUBERIA DE IMPULSION 71.50 MT
CAUDAL DE IMPULSION = Qmd 0.19 LT/SEG
SI CONSIDERAMOS 8 HORAS DE BOMBEO, 03 HORAS EN LA MAÑANA, 03 HORAS AL MEDIO DIA
Qbombeo = (Qmd * 1 DIA)/HORAS DE BOMBEO = 0.75 LT/SEG
CALCULO DEL DIAMETRO DE LA TUBERIA
USANDO LA FORMULA DE BRESSE
D = K * (Qmd)^1/2 =
Donde:
1,10 < k < 1,30
Tomaremos K = 1,20
1.2934284
D= 0.03 MT
DIAMETRO DE LA TUBERIA A UTILIZAR = 1.29 PULGADAS
DIAMETRO DE LA TUBERIA COMERCIAL 1.50 PULGADAS
3. CALCULO DE LA POTENCIA DE LA BOMBA
CALCULO DE LA PERDIDA DE CARGA TOTAL
Ht = PERDIDA DE CARGA TOTAL
Ht = ht + hf + ha
Donde:
CALCULO DE LA ALTURA ESTATICA (ht)
ht = Altura estatica
Cota de Entrega 310.5 MT
Cota de Salida 240 MT
ht = Altura estatica = (Cota de Entrega-Cota de Salida) = 70.50 MT
CALCULO DE LA PERDIDA DE CARGA POR LONGITUD (hf)
hf = Perdida de Carga Por Longitud
L = Longitud total de la Linea de Impulsion (EN KM) = 71.50 MT
Q IMP = Caudal de Impulsion (EN LT/SEG) = 0.75 LT/SEG
D = Diametro de la Linea de Impulsion (EN PULGADAS) = 1.50 PULGADAS
hf = (184,1867 * L * (Q IMP)^1,35) / (D^4,87) = 1.24 MT
CALCULO DE LA PERDIDA DE CARGA POR ACCESORIOS
ha = Perdida de Carga por Accesorios
ha = 0,20 * hf = 0.25 MT
Ht = PERDIDA DE CARGA TOTAL = 71.99 MT
POTENCIA DE LA BOMBA
POT.BOMBA = (PE * Q IMP * Ht) / (75 * n)
Donde:
PE = PESO ESPECIFICO DEL AGUA = 1000.00 KG/M3
Q IMP = CAUDAL DE IMPULSION (EN M3/SEG) = 0.75 LT/SEG
Ht = PERDIDA DE CARGA TOTAL 71.99 MT
n = n1 * n2
n1 = Eficiencia del Motor = 70 % < n1 < 85 % 70 %
n2 = Eficiencia de la Bomba = 85 % < n1 < 90 % 85 %
POTENCIA DE LA BOMBA = 1.21 HP
POTENCIA DE LA BOMBA A UTILIZAR = 2.00 HP (SUMERGIBLE)
( LAS BOMBAS MAS COMERCIALES SON DE 1.00 HP Y 2 HP, POR ENDE ELEGIMOS DE 2.00 HP )
8. CALCULO DEL VOLUMEN DEL CISTERNA
EL VOLUMEN DEL CISTERNA PARA SISTEMAS DE AGUA POR BOMBEO ESTA DETERMINADO POR:
VOLUMEN DEL CISTERNA = 0,30 * Qmd * 86,40
VOLUMEN DEL CISTERNA = 4.857 M3
POR LOS CALCULOS EFECTUADOS SE TOMARA DOS RESERVORIOS DE 2.50 M3 )
VOLUMEN REAL TANQUE CISTERNA = 5.00 MT3
CANTIDAD DE PUESTOS PROYECTADOS
NUMERO DE PUESTOS DE JUGOS 20.00 PUESTOS
NUMERO DE PUESTOS DE CARNES , PESCADOS Y POLLOS 86.00 PUESTOS
NUMERO DE PUESTOS DE COMIDAS 50.00 PUESTOS
AREA DE PUESTOS PROYECTADOS
AREA PROMEDIO PUESTOS DE JUGOS 9.00 M2
AREA PROMEDIO PUESTOS DE CARNES, PESCADOS Y POLLOS 3.00 M2
AREA PROMEDIO PUESTOS DE COMIDAS 6.00 M2
AREA TOTAL 738.00 M2
AREAS DE VENTA
AREAS DESCRIPCION
001 AREA DESTINADA A LA VENTA DE BISUTERIAS Y/O FERRETERIAS
002 AREA DESTINADA A LA VENTA DE ABARROTES
003 AREA DESTINADA A LA VENTA DE PLASTICOS
004 AREA DESTINADA A LA VENTA DE ( CARNES, JUGOS VERDURAS ETC .)
NOTA.- LA DOTACION DE DISEÑO SE CALCULO EN BASE AL ITEM 004, NO SE CONSIDERO DOTACION
DE AGUA PARA SERVICIOS HIGIENICOS PUES ESTA YA VIENE SIENDO ABASTECIDA POR EMAPACOPSA
