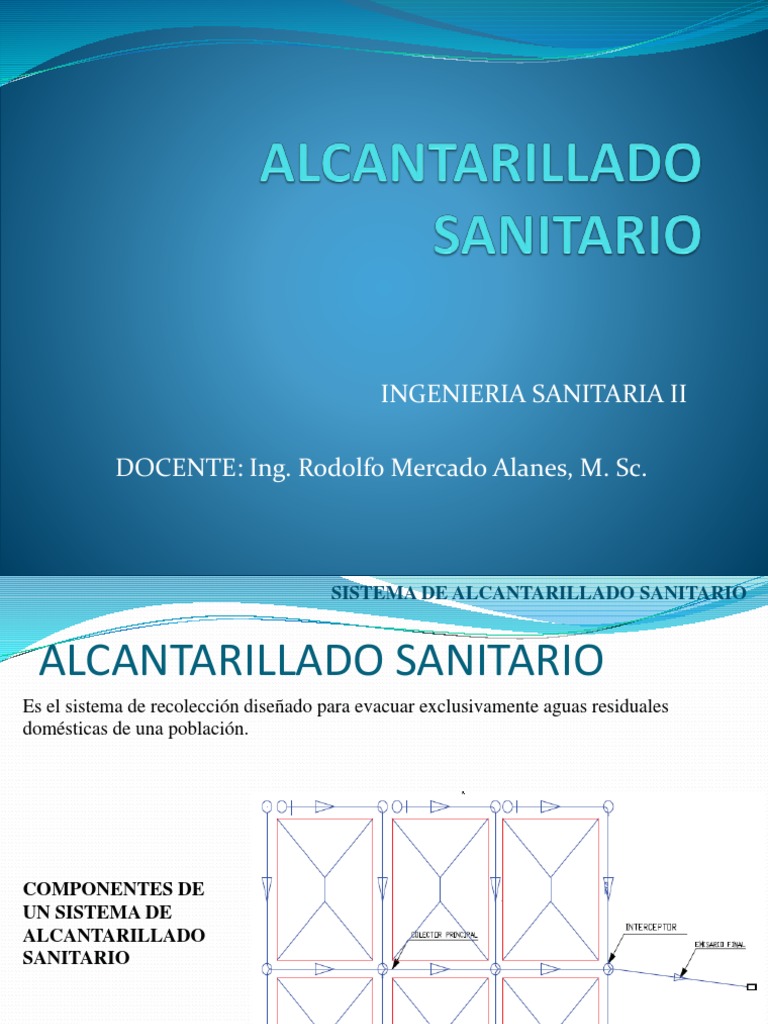

INGENIERIA SANITARIA II

DOCENTE: Ing. Rodolfo Mercado Alanes, M. Sc.

 SISTEMA DE ALCANTARILLADO SANITARIO

ALCANTARILLADO SANITARIO
Es el sistema de recolección diseñado para evacuar exclusivamente aguas residuales
domésticas de una población.

COMPONENTES DE
UN SISTEMA DE
ALCANTARILLADO
SANITARIO
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDALES DE APORTE
Caudal medio diario de aguas residuales

Coeficiente de retorno (Cr)

El coeficiente de retorno (Cr) es la relación que existe entre el caudal medio de aguas
residuales domesticas y el caudal medio de agua que consume la población. Del total
de agua consumida, solo una parte contribuye al alcantarillado, pues el saldo es
utilizado para lavado de vehículos, lavado de aceras y calles, riego de jardines y
huertas, irrigación de parques públicos, terrazas de residencias y otros.
 Se deben utilizar valores entre el 60 % y 80 % de la dotación de agua potable. Valores
menores y mayores a este rango deben ser justificados por el proyectista.
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDALES DE APORTE
Población (P)
Es el número de habitantes servidos por el proyecto para el periodo de diseño, el cual
debe ser establecido con base en la población inicial.
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDALES DE APORTE
Consumo de agua potable [Dotación (Dot)]

Dotación futura de agua

La dotación futura se debe estimar con un incremento anual entre el 0,5% y el 2,0 %
de la dotación media diaria, aplicando la fórmula del método geométrico:
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDALES DE APORTE
Caudal máximo horario de aguas residuales

Coeficiente de punta

Para las ecuaciones según Harman y Babbit

Harmon validas para poblaciones de 1000 a 100000
habitantes. En el rango: 2<= M <=3
Población en miles de hab.

Babbit
Población en miles de hab.

Flores

P = número total de habitantes

 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDALES DE APORTE
Caudal máximo horario de aguas residuales

Coeficiente de punta

Popel

Según coeficientes de
M = k1 * k2
variación de caudal k1 y k2
Es la relación entre mayor caudal diario verificado al año y el caudal medio diario
anual, el coeficiente k1 varía entre 1.2 a 1.5 según las características de la población.
Los valores mayores de k1 corresponden a poblaciones menores
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDALES DE APORTE
Caudal máximo horario de aguas residuales

Según coeficientes de
variación de caudal k1 y k2

M = k1 * k2

Es la relación entre mayor caudal observado en una hora del día de mayor consumo
y el caudal medio del mismo día.
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDAL DE INFILTRACIÓN
Las contribuciones indebidas en las redes de sistemas de alcantarillado sanitario, pueden
ser originarias del subsuelo – genéricamente designadas como infiltraciones – o pueden
provenir del encauce accidental o clandestino de las aguas pluviales. Las aguas del suelo
penetran a través de los siguientes puntos:
• Por las juntas de las tuberías.
• Por las paredes de las tuberías.
• En las estructuras de las cámaras de inspección o pozos de visita, cajas de
inspección, cajas de paso, tubos de inspección y limpieza y terminales de limpieza.
El caudal de infiltración (Qi) es igual a (Ci ) por la longitud (L) del tramo del colector (m).
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDAL DE CONEXIONES ERRADAS

Son los aportes de aguas pluviales al sistema de alcantarillado sanitario, provenientes de
malas conexiones (de bajantes de tejados y patios).

El caudal por conexiones erradas debe ser del 5 % al 10 % del caudal máximo horario de
aguas residuales domesticas.
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDAL DE DESCARGA CONCENTRADA

Industriales (Qind) Si no se cuenta con el dato de la dotación de agua suministrada, se
puede calcular dependiendo del tipo de industria, el caudal puede
oscilar entre 16000 a 18000 l/industria/día.
Qind = caudal industrial (lts/s)
# Industria = numero de industrias (separado para cada tipo de industria)
Dot. = dotación industrial (l/industria/día)

Comerciales (Qc) Este caudal está conformado por el agua que es desechada de
comercios, restaurantes, hoteles, etc. la dotación comercial varía
según el comercio a considerar. (600 a 3000 l/comercio/día)
Qc = caudal comercial (lts/s)
# comercios = numero de comercios (separado para cada tipo de
comercios)
Dot. = dotación comercios (l/comercio/día)

Este caudal está conformado por el agua que es desechada

Instituciones públicas (Qip)
de cuarteles, hospitales, escuela, universidades etc. 5000 a
15000 l/Instituciones Públicas/día
Qip = caudal Instituciones Públicas (lts/s)
# Instituciones Públicas = numero de Instituciones Públicas
Dot. = dotación Instituciones Públicas (l/ Instituciones Públicas /día)
 SISTEMA DE ALCANTARILLADO SANITARIO

CAUDAL DE DISEÑO

El valor que se acepta como límite inferior del menor gasto probable para
cualquier tramo de alcantarilla, que corresponde a la descarga de un inodoro tiene
un valor de 1.5 l/
 SISTEMA DE ALCANTARILLADO SANITARIO

CRITERIOS DE DISEÑO
Los criterios de diseño se refiere a establecer las condiciones para la definición y estimación
de los parámetros de diseño que deben considerarse en el proceso de diseño de sistemas de
recolección y evacuación de aguas residuales.

Criterio de tensión tractiva para él calculo

Tensión tractiva mínima La tensión tractiva mínima del

Tmin = 1 Pa. En la red flujo debe superar la resistencia
Tmin = 0.60 Pa. En tramos iniciales del sedimento al movimiento.

Tensión tractiva
 SISTEMA DE ALCANTARILLADO SANITARIO

CRITERIOS DE DISEÑO
Criterio de la pendiente para el cálculo
Pendiente mínima

Para el análisis del radio hidraulico, el mismo debe ser calculado a tubo lleno
y parcialmente lleno

Pendiente máxima

La pendiente máxima debe ser considerada para una velocidad máxima en la

tubería de 5,0 m/s.
 SISTEMA DE ALCANTARILLADO SANITARIO

CRITERIOS DE DISEÑO
Velocidad para los cálculos hidráulicos

Según Manning
 SISTEMA DE ALCANTARILLADO SANITARIO

EJEMPLO
 SISTEMA DE ALCANTARILLADO SANITARIO

EJEMPLO
Población futura
Para calcular la población futura se emplea en función del tamaño de la población,
de acuerdo a lo especificado en la tabla 2.1, para el ejemplo utilizaremos el método
geométrico.

Po = 2080 Hab.
Índice de crecimiento
poblacional anual (i) = 1.2 %
Periodo de diseño (t) = 20 años
 SISTEMA DE ALCANTARILLADO SANITARIO

EJEMPLO
Dotación

El proyecto es de la zona de los valles

Dot = 90 l/hab/día

Incremento anual entre el 1,0% :

Tensión tractiva mínima

Tmin = 1 Pa (tramos intermedios)
Tmin = 0.6 Pa (Tramos iniciales)
 SISTEMA DE ALCANTARILLADO SANITARIO
EJEMPLO
 SISTEMA DE ALCANTARILLADO SANITARIO

EJEMPLO
