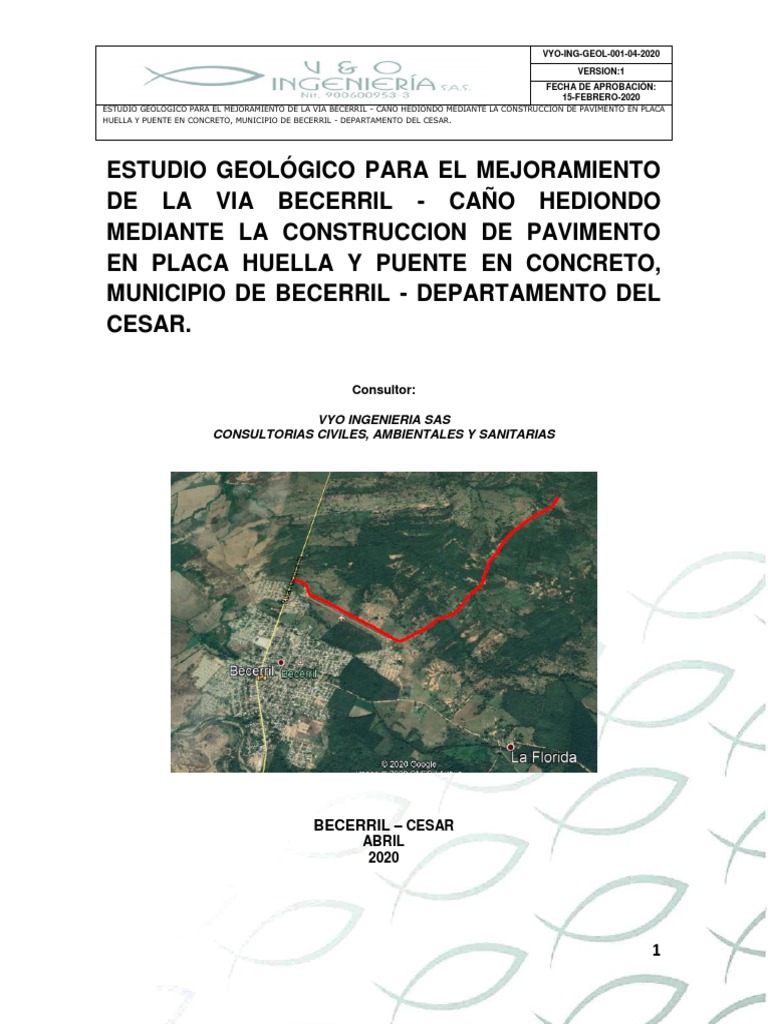

VYO-ING-GEOL-001-04-2020

VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO

DE LA VIA BECERRIL - CAÑO HEDIONDO
MEDIANTE LA CONSTRUCCION DE PAVIMENTO
EN PLACA HUELLA Y PUENTE EN CONCRETO,
MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL
CESAR.

Consultor:

VYO INGENIERIA SAS

CONSULTORIAS CIVILES, AMBIENTALES Y SANITARIAS

BECERRIL – CESAR
ABRIL
2020

1
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

TABLA DE CONTENIDO

INTRODUCCIÓN ........................................................................................................................ 3
1. DESCRIPCIÓN DE LA METODOLOGIA............................................................. 5
1.1. RECOPILACIÓN DE INFORMACIÓN ................................................................. 5
1.2. ANALISIS GEOLOGICO ..................................................................................... 5
1.3. CONSULTOR TÉCNICO ESPECIALIZADO ....................................................... 6
2. LOCALIZACIÓN DE LA REGIÓN ....................................................................... 8
2.1. LOCALIZACIÓN ESPECIFICA DEL PROYECTO ............................................... 9
3. CLIMATOLOGÍA ÁREA DE ESTUDIO.............................................................. 10
3.1. PRECIPITACIÓN............................................................................................... 10
3.2. RADIACION SOLAR ......................................................................................... 11
3.3. TEMPERATURA ............................................................................................... 11
4.4 NUBOSIDAD ..................................................................................................... 12
4.5. SUELOS ............................................................................................................ 13
4.6. REGIMEN DE HUMEDAD DEL SUELO ............................................................ 13
5. GEOLOGÍA GENERAL ..................................................................................... 15
5.1. GEOLOGIA DE ESPECIFICA DE LA ZONA DEL PROYECTO ........................ 16
5.2. GEOMORFOLOGÍA .......................................................................................... 19
6. SISMICIDAD ..................................................................................................... 20
8. CONCLUSIONES Y RECOMENDACIONES ..................................................................... 36
9. BIBLIOGRAFIA .................................................................................................................. 37

2
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

LISTA DE FIGURAS

Figura 1. Localización General del Proyecto. ........................................................................... 8

Figura 2. Localización del proyecto. .......................................................................................... 9
Figura 3. Precipitación porcentual multianual ........................................................................ 10
Figura 4. Brillo Solar Municipio de Curumaní. ........................................................................ 11
Figura 5. Mapa de nubosidad departamento del Cesar. ....................................................... 12
Figura 6. Esquema distribución de suelos departamento del Cesar. ................................... 13
Figura 7. Esquema Régimen de Humedad del Suelo departamento del Cesar. ................ 14
Figura 8. Plancha 41 Geología del municipio de Becerril- Cesar. ........................................ 15
Figura 9. Mapa geológico de la zona del proyecto ................................................................ 16
Figura 10. Mapa de sismicidad ................................................................................................ 31
Figura 11. Zonificación sísmica de Colombia. ........................................................................ 32
Figura 12. Mapa De Valores Coeficiente de Aceleración Horizontal Pico Efectiva (Aa) .... 33
Figura 13. Mapa de Valores coeficiente de aceleración de la velocidad horizontal pico de
diseño (Av.)................................................................................................................................ 34

LISTA DE TABLAS

Tabla 1. Parámetros de consulta ............................................................................................ 20

3
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

INTRODUCCIÓN

En los proyectos de ingeniería civil resulta imprescindible la investigación

geológica del trazado de vías para rentabilizar tiempo y costos económicos. En la
pavimentación de una vía tienen un peso decisivo las características geológicas
del terreno (González de Vallejo et al.2002). En este sentido, es importante
detectar los principales problemas geológicos que se pudieran presentar y en
consecuencia definir soluciones en el ámbito de la ingeniería civil, adaptando el
proyecto a las características geológicas singulares de cada caso.

El laboratorio de suelos durante muchos años ha brindado apoyo a las diferentes

investigaciones que se han desarrollado a lo largo y ancho del país, así como
también ha prestado sus servicios de análisis de suelos e ingeniería a personas
particulares, a pequeños, medianos y grandes constructores y/o consultores.

En esta instancia en el siguiente informe se describen las actividades ejecutadas y

una síntesis de las consideraciones conclusivas para el ESTUDIO GEOLÓGICO
PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO
MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA HUELLA Y
PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL
CESAR.

4
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

1. DESCRIPCIÓN DE LA METODOLOGIA

Para la elaboración del estudio Geológico fue necesario un reconocimiento y

análisis de cada uno de los parámetros básicos para la ejecución de los mismos,
como son: tipo de suelo y profundidad estratigráfica, profundidad del nivel freático,
capacidad de soporte del terreno, sismicidad.

Para la elaboración de los estudios se desarrollan las siguientes actividades

básicas de investigación:

La evaluación general del estado de la zona en estudio comprende: una visita de

reconocimiento y recolección de muestras.

El proceso metodológico seguido para el desarrollo del estudio se resume en las

siguientes etapas:

1.1. RECOPILACIÓN DE INFORMACIÓN

Comprende la recopilación de información existente en las diferentes entidades

del municipio afines al estudio.

1.2. ANALISIS GEOLOGICO

Su función es determinar la cantidad y extensión de los diferentes tipos de suelos,

como están dispuestos por capas y posibles fallas.

5
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

1.3. CONSULTOR TÉCNICO ESPECIALIZADO

El presente estudio estuvo dirigido por el Ingeniero Civil EBERTO RAFAEL

ORTEGA SINNING, Especialista en Vías y Transporte – Universidad del Norte y
Msc. Geotecnia – Universidad Industrial del Santander UIS, con matrícula
profesional N°1320274915BLV.

6
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

7
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2. LOCALIZACIÓN DE LA REGIÓN

El proyecto se realizará en el municipio de Becerril, Limita con los municipios de

Agustín Codazzi, La Jagua de Ibírico y la frontera con Venezuela por la Serranía
del Perijá, llamada también la Serranía de los Motilones. Al norte, con el municipio
de Agustín Codazzi; al sur, con el municipio de la Jagua de Ibírico; por el este con
Venezuela y por el oeste con los municipios de Agustín Codazzi y El Paso.

Figura 1. Localización General del Proyecto.

Fuente: Google earth

8
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2.1. LOCALIZACIÓN ESPECIFICA DEL PROYECTO

El proyecto se realizará concretamente en la vía Becerril - Caño hediondo, mediante la

construcción de pavimento en placa huella y puente, municipio de becerril, departamento
del cesar.

Figura 2. Localización del proyecto.

Fuente: Google Earth, editado por el autor.

9
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

3. CLIMATOLOGÍA ÁREA DE ESTUDIO

3.1. PRECIPITACIÓN

A la región de interés y le caracteriza un comportamiento de tipo Bimodal, es decir,

determinado por un invierno y un verano durante el año hidrológico, el cual se define
como el período comprendido entre el inicio del verano, pasando por el invierno, hasta el
final del último verano del año calendario.

Para la zona de análisis, el año hidrológico comienza en diciembre y termina en

noviembre del siguiente año. Con las estaciones analizadas, se puede deducir que la
temporada de lluvias se registra entre los meses de abril y mayo para el primer período y
de agosto, septiembre y octubre para el segundo. Se puede establecer que el segundo
período además de ser de mayor duración, tiene el mes más lluvioso. (octubre); El
período seco más fuerte corresponde a diciembre, enero, febrero y marzo y un pequeño
veranillo a mitad de año, entre junio y julio. Los meses de julio y noviembre se pueden
considerar como de transición entre el verano a invierno y viceversa.

Figura 3. Precipitación porcentual multianual

10
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

3.2. RADIACION SOLAR

En los meses de verano se presentan promedios de 275 horas, contrastando con los
meses de invierno de un mínimo de 118,4 horas. El promedio mensual es de 215.3 horas
y diario de 8,2 horas. Hacia la parte alta estos valores se reducen debido al sistema
orográfico de la serranía de Perijá y la mayor vegetación existente.

Figura 4. Brillo Solar Municipio de Curumaní.

Fuente: Instituto de Hidrología, Meteorología y

Estudios Ambientales (IDEAM).

3.3. TEMPERATURA

La variación de la temperatura observada entre estaciones de la zona, está directamente

relacionada con el gradiente altitudinal, ya que el trópico se caracteriza por la relativa
uniformidad de la temperatura en cada sitio, durante el año. Las principales diferencias en
la temperatura están condicionadas por la presión barométrica y las variaciones se dan
prácticamente durante el día, pero esas oscilaciones son insignificantes si se comparan
con las que presentan las regiones septentrionales de nuestro planeta. La temperatura es
poco variable durante el año y puede sufrir espacialmente variaciones leves. Se puede
inferir que a medida que se asciende por la Serranía del Perijá, se pueden presentar
variaciones fuertes en los valores medios multianuales de la temperatura, sin embargo,
por la falta de información es difícil establecer su comportamiento altitudinal. Los valores
de temperatura para las estaciones, siendo el promedio de 29.6 °C, con valores extremos
de 33.1 y 27.1 °C.

11
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

4.4 NUBOSIDAD

La nubosidad media anual para la estación cercana al extremo occidental del municipio
(riberas del río Cesar) es de 5 octavos, con extremos entre 0 y 7 octavos; respecto al
valor de brillo solar medio, éste es de 2538.4 horas de sol al año, con valores mensuales
mínimos y máximos de 108.4 y 309.5

Figura 5. Mapa de nubosidad departamento del Cesar.

Nubosidad
(Octas)

Fuente: Sistema de Información Geográfica (SIG). Corpocesar.

12
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

4.5. SUELOS

De acuerdo al estudio de suelos realizado por el Instituto de Hidrología,

Meteorología y Estudios Ambientales (IDEAM) basados en aspectos relacionados
con su génesis y evolución, se determinó un predominio de arenas y gravas.

Figura 6. Esquema distribución de suelos departamento del Cesar.

Fuente: Sistema de Información Geográfica (SIG).Corpocesar.

4.6. REGIMEN DE HUMEDAD DEL SUELO

De acuerdo Plan de Acción Regional (PAR) para la Lucha contra la Desertificación

y la Sequía en el Departamento del Cesar, con énfasis en la región del Rio Cesar
se determinó que los suelos del municipio de Becerril son de tipos rústico,

13
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

tomando como base en dos argumentos, uno, el régimen climático bimodal o de

dos épocas de lluvias intercaladas con dos épocas de verano, en el cual el número
de días consecutivos en que el suelo permanece completo o parcialmente húmedo
es mayor de 180 días pero inferior a 270 días, y dos, la ausencia de un drenaje
imperfecto.

Figura 7. Esquema Régimen de Humedad del Suelo departamento del Cesar.

Fuente: PLAN DE GESTION AMBIENTAL REGIONAL CESAR (PGAR). 2013 – 2024.

14
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

5. GEOLOGÍA GENERAL

Figura 8. Plancha 41 Geología del municipio de Becerril- Cesar.

Fuente: Servicio Geológico Colombiano (SGC).

En el Departamento del Cesar afloran rocas ígneas, metamórficas y sedimentarias,

con edades que varían desde el Precámbrico hasta el Reciente, distribuidas
estratigráficamente en 51 unidades geológicas.

Fisiográficamente, el departamento está conformado por tres zonas principales: la

Sierra Nevada de Santa Marta, al norte, la Serranía de Perijá, al oriente, y las
grandes extensiones planas o de llanura al centro y occidente del departamento.

Estructuralmente, el Departamento del Cesar presenta dos sistemas de fallas

principales que marcan el zócalo de la Sierra Nevada de Santa Marta, al norte, y el
de la Serranía de Perijá, al oriente, fallas caracterizadas por altos ángulos de

15
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

inclinación e importantes desplazamientos laterales. Los dos sistemas de fallas

enmarcan amplios pliegues, poco tectonizados.

Los más importantes recursos minerales del Cesar corresponden a los extensos
yacimientos de carbón en la parte central y oriental del departamento; actualmente
en explotación intensiva. Posee igualmente importantes reservas de cinc, cobre,
baritina y materiales para la construcción (arenas, gravas, calizas y arcillas). En
cuanto a recursos hídricos, el departamento presenta buenas perspectivas para la
utilización de aguas subterráneas para el consumo humano, con capacidad de suplir
la escasez y la contaminación del agua superficial.

En cuanto a amenazas geológicas que pueden afectar el departamento, la principal

la constituyen las inundaciones que se presentan periódicamente por el
desbordamiento del río Cesar y sus principales afluentes en épocas de invierno,
debido a sus consecuentes flujos torrenciales, los cuales pueden afectar
aproximadamente a una quinta parte de la población. La amenaza por
deslizamientos y reptación de suelos se limita a pequeños sectores en las
estribaciones de la Serranía de Perijá y la Sierra Nevada de Santa Marta y afecta
principalmente a la red vial en esas zonas.

5.1. GEOLOGIA DE ESPECIFICA DE LA ZONA DEL PROYECTO

Figura 9. Mapa geológico de la zona del proyecto

Fuente: Servicio Geológico Colombiano (SGC).

16
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

Depósitos aluviales (Q2al)

Depósitos aluviales ocupan 1 274 km2 en la Plancha 41 – Becerril, constituyendo el

54,5% del área de estudio, están ampliamente extendidos desde el piedemonte de la
Serranía. donde se encuentran interdigitados con los abanicos aluviales, hasta el límite
occidental de la plancha y constituyen las partes más bajas de morfología plana en unión
con los depósitos de llanuras de inundación.

Distribución geográfica y expresión geomorfológica

Estos depósitos cubren principalmente los ejes de los valles y son aprovechados
principalmente para ganadería y agricultura, y presentan buen potencial como unidades
acuíferas. En las partes más bajas y cercanas a los cauces son susceptibles a fenómenos
de inundación y erosión por socavamiento de orillas, produciendo pérdidas materiales,
principalmente en áreas cultivadas.

Sedimentología

El carácter litológico de estos depósitos depende esencialmente del tipo de rocas en las
regiones drenadas. En general, son intercalaciones irregulares de capas de gravas,
arenas, limos y arcilla, formados por la acumulación reciente de los ríos y quebradas del
área.

De la carretera Agustín Codazzi - Becerril al Oeste en el borde de la plancha, se

muestrearon suelos entre limosos a areno limosos, con pequeñas excepciones arcillosos.
Los terrenos sobre estos depósitos, son aprovechados principalmente para ganadería. De
la carretera Valledupar-Curumaní, al este, es decir, al piedemonte de la Serranía de
Perijá, están cubriendo los abanicos aluviales o depósitos de piedemonte.

En la vía hacia la vereda Manantiales, finca El Poleo (H7), zona que compone los arroyos
Candela, Boquete y el Cerrito; estos depósitos se caracterizan por sedimentos no
litificados de composición areno-limoso, color marrón amarillento oscuro (10YR4/2), que
van gradando a gravas, heterométricas, subredondeadas de 2 cm hasta 15 cm de
diámetro, además con un enriquecimiento de óxidos de hierro.

Niveles gravosos superficiales ribera del río Maracas (H7), vereda Socomba, se
componen de gravas de formas redondeadas a subredondeadas en matriz arenosa, con
clastos de calizas y areniscas principalmente, tamaños hasta de 12 cm..

17
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

Grupo Cogollo (K1K2cg)

Según Julivert (1968), Miller (1960) utilizó este término en la Serranía de Perijá y
el Valle del río Cesar en el mismo sentido que Sutton (1946) en Venezuela. En el
Valle del río Cesar se separa en las formaciones Lagunitas (Neelands, 1922, en
Cáceres et al., 1980) y Aguas Blancas (Haught, 1945, en: Cáceres et al., 1980).

Distribución geográfica y expresión geomorfológica

En la zona de estudio esta unidad tiene una extensión de 226,70 km2 ,

presentando dos morfologías: en la parte plana forma cerros de baja altura y en
forma de hilera con rocas alineadas en el sentido del rumbo En la parte centro
occidental de la Plancha 41 - Becerril, en la vereda Verdesia, municipio La Paz,
Cesar (D1), afloran calizas fosilíferas, estos afloramiento se encuentran en la zona
baja, hacia el límite sur del sistema de cerros o colinas de la Formación La Quinta.

La segunda morfología se da en estratos inclinados y levantados en la Serranía de

Perijá, conformando un relieve alterno entre cerros altos y alargados, con cimas
subangulares a subredondeadas, contrastando con la Formación La Luna (K2l) a
la cual infrayace y la Formación Río Negro (K1r) a la que suprayace. En estratos
de bajo buzamiento algo plegados y fallados, conforma las partes altas de grandes
mesetas, entre las cuales se destacan las sabanas de San Genaro, Sese, Las
Pampas, Maracas Yoba, Las Américas y Tierra Seca, hasta los límites de la
comunidad indígena de Sikakao (E11, E12, F9, F10, F11, G9, G10, G11, H8, H9 y
H10).

Aflora en los alrededores de Becerril, infrayaciendo la Formación La Luna (G6, G7)

y en forma aislada en forma de cerros, uno alargado en la vereda La Florida, sur
de Becerril (H5, H6) y otro pequeño en la vereda Guásimo (H7). Hace parte del
bloque levantado del borde occidental de la Serranía de Perijá, infrayaciendo la
Formación La Luna, con buzamientos entre 300 y 600 al NW y SE, buenos
afloramientos aparecen sobre la parte media de la quebrada La Seca (E8), La
Estación (G8), Finca Manantiales (A8), Caño Arenas, Caño Boquete (F8), Betulia
(G7) y El Guásimo (H8).

18
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

5.2. GEOMORFOLOGÍA

La geomorfología del área de estudio está constituida por el paisaje de planicie de

piedemonte. Pertenece regionalmente a la gran planicie aluvial del río Cesar,
Subcuenca del río Calenturitas. Dentro de esta gran planicie se identifican
diferentes subpaisajes asociados a la dinámica fluvial y los procesos naturales de
erosión geológica, que han modelado el paisaje dando origen a múltiples unidades
morfoestructurales, que las podemos agrupar en cuatro, a saber:

 Abanicos coluvio - aluviales de diferentes tamaños, como por ejemplo el

gran abanico de Valledupar.
 La planicie aluvial donde se encuentran diferentes subpaisajes de terrazas
altas, medianas y bajas.
 El valle aluvial donde se ubican los valles de origen reciente, sometidos aún
a los efectos de la dinámica fluvial.
 Colinas, áreas de relieve ondulado de alturas bajas a medianas y de
diferente origen geológico.

Los procesos de dinámica geomorfológica son leves y están representadas por

fenómenos de erosión ligera a moderada natural y de origen antrópica debido a la
deforestación y las quemas.

La actividad sísmica según los estudios y el conocimiento en el área del proyecto

esta se ubica en zona sísmica de bajo riesgo, según el mapa tomado del Código
Colombiano de Construcciones Sismo resistentes, elaborado por la Asociación
Colombiana de Ingeniería.

19
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

6. SISMICIDAD

Se realizó una consulta en la pagina web de INGEOMINAS de los sismos ocurriodos en

el Municipio de Becerril y se obtuvieron los siguientes resultados de eventos sismicos:

Tabla 1. Parámetros de consulta

Parámetros de Consulta
Fecha Inicial 01/06/1993
Fecha Final 15/04/2020
Departamento CESAR
Municipio BECERRIL
Total, Registros 399
Fuente:Servicio geologico colombiano

De acuerdo a los criterios de busqueda la zona del presente estudio que es el

Municipio de Becerril-Departamento del Cesar-Colombia y teniendo en cuenta los
registros de la red sismologica nacional de colombia se detallan (399) eventos
que se han resgistrado desde el 1 de junio de 1993 hasta el 15 de Abril de 2020,
estos se relacionan en la tabla que a continuacion se muestra:

LATITUD LONGITUD PROFUNDIDAD MAGNITUD

FECHA HORA_UTC (grados) (grados) (Km) Ml DEPARTAMENTO MUNICIPIO
1994-04-13 [Link] 9.749 -73.175 200.0 5.0 CESAR BECERRIL
1997-06-23 [Link] 9.834 -73.271 0.0 3.8 CESAR BECERRIL
1997-11-30 [Link] 9.355 -72.632 0.0 3.6 CESAR BECERRIL
1998-08-12 [Link] 9.749 -73.302 8.0 2.8 CESAR BECERRIL
1998-08-20 [Link] 9.880 -73.315 22.0 3.2 CESAR BECERRIL
1999-01-06 [Link] 9.795 -73.229 4.0 3.0 CESAR BECERRIL
2000-12-18 [Link] 9.770 -73.168 0.0 2.7 CESAR BECERRIL
2001-02-05 [Link] 9.402 -72.625 0.0 3.2 CESAR BECERRIL
2001-06-15 [Link] 9.488 -72.859 0.0 3.2 CESAR BECERRIL
2001-08-28 [Link] 9.721 -73.427 0.0 3.1 CESAR BECERRIL
2001-09-03 [Link] 9.520 -72.661 22.3 3.1 CESAR BECERRIL
2001-11-02 [Link] 9.706 -73.124 0.0 2.9 CESAR BECERRIL
2001-11-11 [Link] 9.643 -73.142 0.0 3.2 CESAR BECERRIL
2001-12-22 [Link] 9.670 -72.999 0.0 3.0 CESAR BECERRIL
2001-12-25 [Link] 9.712 -73.092 0.0 3.1 CESAR BECERRIL
2002-01-09 [Link] 9.628 -72.922 0.0 3.2 CESAR BECERRIL
2002-01-11 [Link] 9.653 -73.171 0.0 3.5 CESAR BECERRIL

20
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2002-02-27 [Link] 9.789 -73.227 68.0 2.8 CESAR BECERRIL

2002-12-30 [Link] 9.663 -73.137 126.0 3.0 CESAR BECERRIL
2004-05-14 [Link] 9.644 -73.218 106.3 3.6 CESAR BECERRIL
2004-06-28 [Link] 9.619 -73.105 73.6 3.1 CESAR BECERRIL
2005-10-23 [Link] 9.791 -73.420 102.8 4.9 CESAR BECERRIL
2005-11-09 [Link] 9.729 -73.469 0.0 3.0 CESAR BECERRIL
2005-12-18 [Link] 9.696 -73.106 1.3 2.9 CESAR BECERRIL
2006-06-11 [Link] 9.848 -73.313 109.9 3.6 CESAR BECERRIL
2006-12-16 [Link] 9.712 -73.330 95.9 2.8 CESAR BECERRIL
2007-05-17 [Link] 9.621 -72.952 148.0 3.8 CESAR BECERRIL
2008-01-16 [Link] 9.677 -72.643 153.8 5.0 CESAR BECERRIL
2008-04-12 [Link] 9.901 -73.428 15.0 2.7 CESAR BECERRIL
2008-06-01 [Link] 9.647 -73.127 0.0 2.5 CESAR BECERRIL
2008-07-01 [Link] 9.581 -72.994 28.0 3.0 CESAR BECERRIL
2008-09-29 [Link] 9.877 -73.285 142.0 2.5 CESAR BECERRIL
2009-01-28 [Link] 9.741 -73.345 88.5 2.7 CESAR BECERRIL
2009-02-24 [Link] 9.852 -73.245 115.2 3.0 CESAR BECERRIL
2009-03-08 [Link] 9.690 -73.231 97.5 3.0 CESAR BECERRIL
2009-04-30 [Link] 9.512 -73.029 152.0 3.5 CESAR BECERRIL
2009-05-17 [Link] 9.663 -73.232 4.0 2.5 CESAR BECERRIL
2009-05-27 [Link] 9.758 -73.242 65.5 2.2 CESAR BECERRIL
2009-06-12 [Link] 9.660 -73.285 0.0 2.2 CESAR BECERRIL
2009-10-11 [Link] 9.581 -73.164 5.7 2.0 CESAR BECERRIL
2009-11-02 [Link] 9.608 -73.183 0.0 2.0 CESAR BECERRIL
2009-12-04 [Link] 9.577 -73.090 3.8 3.1 CESAR BECERRIL
2009-12-22 [Link] 9.641 -73.200 1.8 2.4 CESAR BECERRIL
2010-01-22 [Link] 9.696 -73.097 5.5 2.5 CESAR BECERRIL
2010-03-08 [Link] 9.742 -72.954 0.0 3.0 CESAR BECERRIL
2010-04-11 [Link] 9.576 -72.849 10.0 2.5 CESAR BECERRIL
2010-04-18 [Link] 9.592 -73.211 5.0 2.4 CESAR BECERRIL
2010-04-29 [Link] 9.516 -72.839 11.7 2.0 CESAR BECERRIL
2010-05-11 [Link] 9.742 -72.766 0.6 2.4 CESAR BECERRIL
2010-06-10 [Link] 9.473 -72.903 0.0 2.3 CESAR BECERRIL
2010-06-11 [Link] 9.732 -73.439 0.0 1.7 CESAR BECERRIL
2010-06-21 [Link] 9.580 -72.713 0.0 1.9 CESAR BECERRIL
2010-07-23 [Link] 9.885 -73.311 5.3 1.9 CESAR BECERRIL
2010-07-23 [Link] 9.481 -72.939 0.8 1.7 CESAR BECERRIL
2010-08-13 [Link] 9.817 -73.234 2.0 2.2 CESAR BECERRIL

21
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2010-09-12 [Link] 9.611 -72.984 1.8 1.7 CESAR BECERRIL

2010-11-05 [Link] 9.707 -73.327 99.2 2.7 CESAR BECERRIL
2010-12-14 [Link] 9.741 -73.413 90.5 1.8 CESAR BECERRIL
2011-01-20 [Link] 9.767 -72.912 0.0 2.8 CESAR BECERRIL
2011-01-25 [Link] 9.798 -73.413 100.2 2.3 CESAR BECERRIL
2011-01-27 [Link] 9.604 -73.192 0.0 2.3 CESAR BECERRIL
2011-03-03 [Link] 9.737 -73.027 122.0 3.0 CESAR BECERRIL
2011-03-04 [Link] 9.646 -73.311 1.3 2.6 CESAR BECERRIL
2011-03-24 [Link] 9.799 -73.187 6.5 2.6 CESAR BECERRIL
2011-04-07 [Link] 9.818 -73.402 1.8 2.6 CESAR BECERRIL
2011-05-10 [Link] 9.825 -73.298 86.0 1.9 CESAR BECERRIL
2011-05-24 [Link] 9.668 -73.354 0.0 2.2 CESAR BECERRIL
2011-06-02 [Link] 9.737 -73.402 0.9 2.0 CESAR BECERRIL
2011-06-04 [Link] 9.699 -73.369 0.0 2.6 CESAR BECERRIL
2011-06-14 [Link] 9.708 -73.361 0.0 2.1 CESAR BECERRIL
2011-06-20 [Link] 9.763 -73.418 0.0 2.0 CESAR BECERRIL
2011-06-20 [Link] 9.721 -73.289 0.0 2.2 CESAR BECERRIL
2011-06-28 [Link] 9.693 -73.285 0.0 2.0 CESAR BECERRIL
2011-06-30 [Link] 9.794 -73.040 0.0 2.1 CESAR BECERRIL
2011-07-01 [Link] 9.809 -73.460 102.0 2.9 CESAR BECERRIL
2011-07-03 [Link] 9.798 -73.312 0.5 1.6 CESAR BECERRIL
2011-07-04 [Link] 9.851 -73.395 2.2 2.3 CESAR BECERRIL
2011-07-05 [Link] 9.875 -73.520 152.0 2.4 CESAR BECERRIL
2011-07-08 [Link] 9.576 -73.137 0.0 1.8 CESAR BECERRIL
2011-07-08 [Link] 9.703 -73.248 0.0 2.4 CESAR BECERRIL
2011-07-12 [Link] 9.719 -73.413 101.2 2.1 CESAR BECERRIL
2011-08-05 [Link] 9.596 -73.148 130.3 3.4 CESAR BECERRIL
2011-08-13 [Link] 9.668 -73.185 0.0 1.8 CESAR BECERRIL
2011-08-13 [Link] 9.601 -73.145 14.0 1.9 CESAR BECERRIL
2011-08-15 [Link] 9.610 -73.231 0.0 2.0 CESAR BECERRIL
2011-08-20 [Link] 9.729 -73.333 0.0 1.9 CESAR BECERRIL
2011-08-21 [Link] 9.611 -73.185 128.3 2.0 CESAR BECERRIL
2011-08-27 [Link] 9.745 -73.351 0.0 2.0 CESAR BECERRIL
2011-09-09 [Link] 9.654 -72.823 4.0 2.0 CESAR BECERRIL
2011-09-10 [Link] 9.733 -73.440 2.0 1.6 CESAR BECERRIL
2011-09-18 [Link] 9.790 -73.227 120.8 1.7 CESAR BECERRIL
2011-09-19 [Link] 9.776 -73.083 0.0 2.1 CESAR BECERRIL
2011-09-21 [Link] 9.646 -73.307 1.5 2.1 CESAR BECERRIL

22
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2011-09-23 [Link] 9.613 -73.246 0.0 2.0 CESAR BECERRIL

2011-09-23 [Link] 9.788 -73.035 27.7 2.1 CESAR BECERRIL
2011-09-26 [Link] 9.801 -73.080 24.0 2.0 CESAR BECERRIL
2011-09-27 [Link] 9.758 -73.390 0.0 1.9 CESAR BECERRIL
2011-10-01 [Link] 9.569 -72.806 4.0 2.0 CESAR BECERRIL
2011-10-14 [Link] 9.747 -73.482 133.7 1.6 CESAR BECERRIL
2011-10-26 [Link] 9.690 -72.961 4.1 2.5 CESAR BECERRIL
2011-10-27 [Link] 9.870 -73.332 98.0 2.1 CESAR BECERRIL
2011-10-29 [Link] 9.752 -73.435 22.8 2.0 CESAR BECERRIL
2011-10-30 [Link] 9.607 -73.170 0.0 1.8 CESAR BECERRIL
2011-10-31 [Link] 9.534 -72.765 118.0 2.5 CESAR BECERRIL
2011-11-05 [Link] 9.787 -73.267 0.0 1.7 CESAR BECERRIL
2011-11-09 [Link] 9.800 -73.435 0.0 1.9 CESAR BECERRIL
2011-11-13 [Link] 9.807 -73.005 0.1 2.7 CESAR BECERRIL
2011-11-17 [Link] 9.711 -73.442 3.8 1.9 CESAR BECERRIL
2011-11-18 [Link] 9.557 -72.909 2.4 2.4 CESAR BECERRIL
2011-11-19 [Link] 9.657 -73.335 0.0 1.6 CESAR BECERRIL
2011-11-24 [Link] 9.710 -73.030 3.9 2.1 CESAR BECERRIL
2011-11-24 [Link] 9.730 -73.133 16.0 2.1 CESAR BECERRIL
2011-11-27 [Link] 9.762 -73.387 0.0 1.7 CESAR BECERRIL
2011-12-07 [Link] 9.568 -73.012 5.7 1.6 CESAR BECERRIL
2011-12-09 [Link] 9.722 -73.214 0.0 1.9 CESAR BECERRIL
2011-12-09 [Link] 9.748 -73.402 0.0 1.9 CESAR BECERRIL
2011-12-10 [Link] 9.627 -73.186 0.0 2.1 CESAR BECERRIL
2011-12-25 [Link] 9.823 -73.498 1.0 1.8 CESAR BECERRIL
2012-01-22 [Link] 9.667 -73.336 113.6 3.0 CESAR BECERRIL
2012-01-30 [Link] 9.746 -73.314 87.5 1.8 CESAR BECERRIL
2012-02-13 [Link] 9.883 -73.297 111.1 1.9 CESAR BECERRIL
2012-02-15 [Link] 9.815 -73.183 6.0 2.0 CESAR BECERRIL
2012-02-16 [Link] 9.806 -73.199 2.9 2.2 CESAR BECERRIL
2012-03-12 [Link] 9.774 -72.855 0.0 2.8 CESAR BECERRIL
2012-03-23 [Link] 9.721 -73.239 0.0 2.3 CESAR BECERRIL
2012-03-28 [Link] 9.475 -72.974 3.9 2.3 CESAR BECERRIL
2012-03-29 [Link] 9.726 -73.363 0.0 2.0 CESAR BECERRIL
2012-04-20 [Link] 9.759 -73.084 0.0 2.0 CESAR BECERRIL
2012-04-24 [Link] 9.841 -73.424 0.0 1.8 CESAR BECERRIL
2012-04-29 [Link] 9.785 -73.169 0.0 2.0 CESAR BECERRIL
2012-05-08 [Link] 9.715 -73.291 0.1 2.1 CESAR BECERRIL

23
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2012-05-14 [Link] 9.870 -73.267 0.2 2.0 CESAR BECERRIL

2012-05-15 [Link] 9.740 -73.026 22.1 2.2 CESAR BECERRIL
2012-05-16 [Link] 9.789 -72.955 8.6 2.2 CESAR BECERRIL
2012-05-17 [Link] 9.815 -73.413 0.0 1.7 CESAR BECERRIL
2012-05-18 [Link] 9.714 -73.189 0.0 1.6 CESAR BECERRIL
2012-05-20 [Link] 9.739 -73.326 0.0 1.9 CESAR BECERRIL
2012-05-23 [Link] 9.829 -73.384 0.0 1.9 CESAR BECERRIL
2012-05-23 [Link] 9.835 -73.032 44.3 2.1 CESAR BECERRIL
2012-05-23 [Link] 9.846 -73.115 6.2 2.3 CESAR BECERRIL
2012-05-26 [Link] 9.697 -73.270 0.0 1.6 CESAR BECERRIL
2012-05-27 [Link] 9.824 -73.342 0.0 1.5 CESAR BECERRIL
2012-05-27 [Link] 9.648 -73.285 0.0 2.2 CESAR BECERRIL
2012-06-02 [Link] 9.633 -73.144 4.0 2.1 CESAR BECERRIL
2012-06-03 [Link] 9.819 -73.398 0.0 1.9 CESAR BECERRIL
2012-06-04 [Link] 9.720 -73.244 0.0 1.8 CESAR BECERRIL
2012-06-05 [Link] 9.849 -73.447 97.7 1.8 CESAR BECERRIL
2012-06-08 [Link] 9.780 -73.043 7.0 2.4 CESAR BECERRIL
2012-06-14 [Link] 9.627 -73.189 0.6 1.8 CESAR BECERRIL
2012-06-25 [Link] 9.733 -72.931 4.0 2.5 CESAR BECERRIL
2012-07-09 [Link] 9.832 -73.181 29.5 2.1 CESAR BECERRIL
2012-11-18 [Link] 9.756 -73.198 1.2 2.7 CESAR BECERRIL
2012-12-01 [Link] 9.802 -72.912 15.1 2.8 CESAR BECERRIL
2012-12-02 [Link] 9.817 -73.502 80.0 1.3 CESAR BECERRIL
2012-12-02 [Link] 9.771 -72.776 1.0 1.8 CESAR BECERRIL
2012-12-22 [Link] 9.746 -72.760 3.8 2.7 CESAR BECERRIL
2013-01-24 [Link] 9.847 -73.353 100.9 2.6 CESAR BECERRIL
2013-01-30 [Link] 9.694 -73.411 4.0 2.4 CESAR BECERRIL
2013-02-01 [Link] 9.810 -73.403 0.0 2.1 CESAR BECERRIL
2013-02-02 [Link] 9.775 -73.396 0.0 2.1 CESAR BECERRIL
2013-02-12 [Link] 9.752 -73.372 120.5 1.7 CESAR BECERRIL
2013-03-06 [Link] 9.711 -73.438 0.0 2.5 CESAR BECERRIL
2013-03-20 [Link] 9.748 -72.773 0.0 2.3 CESAR BECERRIL
2013-03-21 [Link] 9.761 -72.782 0.4 1.8 CESAR BECERRIL
2013-04-01 [Link] 9.835 -73.390 115.1 2.1 CESAR BECERRIL
2013-04-10 [Link] 9.672 -72.938 4.0 2.4 CESAR BECERRIL
2013-04-14 [Link] 9.775 -72.891 3.7 2.1 CESAR BECERRIL
2013-04-16 [Link] 9.779 -73.429 0.0 2.1 CESAR BECERRIL
2013-05-07 [Link] 9.759 -73.352 2.0 2.7 CESAR BECERRIL

24
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2013-05-11 [Link] 9.649 -72.656 10.8 2.0 CESAR BECERRIL

2013-05-15 [Link] 9.682 -73.366 98.4 1.5 CESAR BECERRIL
2013-05-21 [Link] 9.579 -73.011 0.0 1.1 CESAR BECERRIL
2013-05-25 [Link] 9.806 -73.288 131.1 1.7 CESAR BECERRIL
2013-05-25 [Link] 9.656 -73.251 4.1 1.6 CESAR BECERRIL
2013-05-30 [Link] 9.712 -72.887 7.4 1.5 CESAR BECERRIL
2013-06-02 [Link] 9.668 -73.360 24.5 1.8 CESAR BECERRIL
2013-06-04 [Link] 9.584 -72.821 152.9 3.0 CESAR BECERRIL
2013-06-26 [Link] 9.772 -72.746 19.9 2.2 CESAR BECERRIL
2013-07-20 [Link] 9.707 -72.961 15.0 2.8 CESAR BECERRIL
2013-08-02 [Link] 9.494 -72.950 4.0 2.6 CESAR BECERRIL
2013-08-11 [Link] 9.581 -73.003 16.9 1.2 CESAR BECERRIL
2013-08-11 [Link] 9.817 -73.377 4.0 1.4 CESAR BECERRIL
2013-08-14 [Link] 9.809 -73.153 121.5 1.7 CESAR BECERRIL
2013-08-26 [Link] 9.713 -72.960 0.1 2.0 CESAR BECERRIL
2013-08-27 [Link] 9.794 -72.907 0.7 3.4 CESAR BECERRIL
2013-09-02 [Link] 9.771 -72.997 0.0 2.3 CESAR BECERRIL
2013-09-08 [Link] 9.824 -73.051 0.0 2.4 CESAR BECERRIL
2013-09-23 [Link] 9.582 -73.175 107.5 1.7 CESAR BECERRIL
2013-10-05 [Link] 9.737 -72.871 11.1 2.1 CESAR BECERRIL
2013-11-06 [Link] 9.766 -73.428 102.0 3.0 CESAR BECERRIL
2013-11-11 [Link] 9.815 -73.430 103.4 2.0 CESAR BECERRIL
2013-11-13 [Link] 9.567 -72.828 0.0 3.2 CESAR BECERRIL
2013-12-06 [Link] 9.569 -72.766 0.1 2.0 CESAR BECERRIL
2013-12-13 [Link] 9.810 -73.211 119.2 1.4 CESAR BECERRIL
2013-12-25 [Link] 9.620 -73.157 1.3 1.9 CESAR BECERRIL
2014-01-27 [Link] 9.872 -73.408 108.1 1.5 CESAR BECERRIL
2014-02-04 [Link] 9.778 -73.020 0.0 1.9 CESAR BECERRIL
2014-02-08 [Link] 9.519 -72.808 7.9 1.7 CESAR BECERRIL
2014-02-27 [Link] 9.627 -72.688 15.0 2.1 CESAR BECERRIL
2014-03-11 [Link] 9.781 -73.365 109.6 2.8 CESAR BECERRIL
2014-03-19 [Link] 9.611 -73.218 0.0 1.6 CESAR BECERRIL
2014-03-23 [Link] 9.781 -73.335 0.0 2.0 CESAR BECERRIL
2014-03-29 [Link] 9.835 -73.110 4.0 1.9 CESAR BECERRIL
2014-04-18 [Link] 9.700 -72.953 13.6 1.5 CESAR BECERRIL
2014-04-18 [Link] 9.805 -73.490 8.9 2.5 CESAR BECERRIL
2014-04-23 [Link] 9.530 -72.883 0.2 2.8 CESAR BECERRIL
2014-04-23 [Link] 9.739 -72.852 3.3 1.9 CESAR BECERRIL

25
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2014-04-29 [Link] 9.728 -73.424 0.0 2.0 CESAR BECERRIL

2014-05-09 [Link] 9.773 -73.019 125.1 3.4 CESAR BECERRIL
2014-07-17 [Link] 9.749 -73.113 114.9 2.0 CESAR BECERRIL
2014-07-19 [Link] 9.750 -73.463 114.7 2.3 CESAR BECERRIL
2014-08-04 [Link] 9.711 -73.104 4.1 2.7 CESAR BECERRIL
2014-09-09 [Link] 9.697 -72.850 0.3 2.5 CESAR BECERRIL
2014-09-24 [Link] 9.775 -72.991 158.3 2.0 CESAR BECERRIL
2014-10-17 [Link] 9.626 -72.956 1.3 2.3 CESAR BECERRIL
2014-11-12 [Link] 9.748 -72.883 2.0 2.8 CESAR BECERRIL
2014-11-16 [Link] 9.771 -72.944 32.0 2.3 CESAR BECERRIL
2014-11-28 [Link] 9.790 -73.431 0.0 1.9 CESAR BECERRIL
2014-12-14 [Link] 9.675 -73.318 0.0 1.8 CESAR BECERRIL
2014-12-21 [Link] 9.815 -73.372 4.0 1.3 CESAR BECERRIL
2014-12-21 [Link] 9.773 -73.464 1.4 2.1 CESAR BECERRIL
2015-01-23 [Link] 9.619 -73.006 0.0 2.3 CESAR BECERRIL
2015-01-23 [Link] 9.598 -73.015 0.0 2.2 CESAR BECERRIL
2015-02-08 [Link] 9.610 -73.171 89.8 1.5 CESAR BECERRIL
2015-02-19 [Link] 9.753 -73.411 0.0 2.2 CESAR BECERRIL
2015-02-20 [Link] 9.702 -73.455 100.0 2.5 CESAR BECERRIL
2015-03-04 [Link] 9.783 -72.875 80.5 1.7 CESAR BECERRIL
2015-03-10 [Link] 9.720 -73.461 7.8 2.8 CESAR BECERRIL
2015-03-22 [Link] 9.635 -72.984 3.0 2.4 CESAR BECERRIL
2015-03-24 [Link] 9.691 -73.029 0.2 2.1 CESAR BECERRIL
2015-03-26 [Link] 9.656 -72.972 4.0 2.4 CESAR BECERRIL
2015-03-31 [Link] 9.736 -73.409 0.0 1.9 CESAR BECERRIL
2015-04-01 [Link] 9.696 -72.905 18.0 2.9 CESAR BECERRIL
2015-04-01 [Link] 9.710 -73.016 24.0 2.5 CESAR BECERRIL
2015-04-02 [Link] 9.643 -73.049 0.0 2.5 CESAR BECERRIL
2015-04-03 [Link] 9.746 -73.452 0.0 2.0 CESAR BECERRIL
2015-04-04 [Link] 9.732 -73.024 1.3 2.5 CESAR BECERRIL
2015-04-07 [Link] 9.883 -73.424 97.7 2.0 CESAR BECERRIL
2015-04-10 [Link] 9.648 -72.926 4.0 3.2 CESAR BECERRIL
2015-04-11 [Link] 9.736 -73.436 0.0 2.2 CESAR BECERRIL
2015-04-22 [Link] 9.648 -72.899 2.7 2.3 CESAR BECERRIL
2015-04-23 [Link] 9.586 -72.763 0.0 2.0 CESAR BECERRIL
2015-04-23 [Link] 9.822 -73.332 118.7 2.1 CESAR BECERRIL
2015-05-01 [Link] 9.640 -72.940 4.0 1.6 CESAR BECERRIL
2015-05-13 [Link] 9.604 -72.983 1.0 2.2 CESAR BECERRIL

26
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2015-05-27 [Link] 9.686 -72.858 9.1 1.8 CESAR BECERRIL

2015-06-25 [Link] 9.618 -72.781 9.8 2.9 CESAR BECERRIL
2015-07-20 [Link] 9.793 -73.355 119.5 2.3 CESAR BECERRIL
2015-08-11 [Link] 9.684 -72.964 12.4 2.7 CESAR BECERRIL
2015-09-01 [Link] 9.576 -72.934 15.0 2.1 CESAR BECERRIL
2015-12-04 [Link] 9.828 -73.190 7.3 2.8 CESAR BECERRIL
2015-12-19 [Link] 9.739 -73.208 2.0 2.1 CESAR BECERRIL
2015-12-23 [Link] 9.847 -73.251 123.8 2.5 CESAR BECERRIL
2016-01-18 [Link] 9.835 -73.328 110.2 1.9 CESAR BECERRIL
2016-01-28 [Link] 9.684 -72.852 2.0 2.0 CESAR BECERRIL
2016-02-02 [Link] 9.839 -73.055 124.8 2.0 CESAR BECERRIL
2016-02-08 [Link] 9.833 -73.385 111.4 1.8 CESAR BECERRIL
2016-02-09 [Link] 9.651 -73.340 2.8 2.2 CESAR BECERRIL
2016-03-01 [Link] 9.685 -73.101 3.4 2.0 CESAR BECERRIL
2016-03-24 [Link] 9.734 -73.446 0.0 2.0 CESAR BECERRIL
2016-03-28 [Link] 9.655 -72.880 141.0 2.3 CESAR BECERRIL
2016-03-31 [Link] 9.825 -73.274 23.2 1.8 CESAR BECERRIL
2016-04-01 [Link] 9.631 -73.251 0.0 1.8 CESAR BECERRIL
2016-04-02 [Link] 9.606 -73.222 0.0 2.2 CESAR BECERRIL
2016-04-16 [Link] 9.666 -73.270 0.0 1.8 CESAR BECERRIL
2016-05-23 [Link] 9.756 -73.450 0.0 2.3 CESAR BECERRIL
2016-05-31 [Link] 9.691 -72.816 2.8 1.7 CESAR BECERRIL
2016-06-02 [Link] 9.834 -73.504 105.6 2.2 CESAR BECERRIL
2016-07-02 [Link] 9.738 -72.917 0.0 1.5 CESAR BECERRIL
2016-07-22 [Link] 9.830 -73.214 102.4 1.9 CESAR BECERRIL
2016-09-18 [Link] 9.482 -72.905 4.1 1.6 CESAR BECERRIL
2016-09-29 [Link] 9.703 -73.319 0.0 1.8 CESAR BECERRIL
2016-09-30 [Link] 9.662 -72.795 0.0 1.8 CESAR BECERRIL
2016-10-06 [Link] 9.773 -73.331 95.8 2.3 CESAR BECERRIL
2016-10-06 [Link] 9.683 -73.252 0.0 2.3 CESAR BECERRIL
2016-10-09 [Link] 9.718 -73.263 115.3 2.0 CESAR BECERRIL
2016-10-14 [Link] 9.679 -73.294 118.5 2.2 CESAR BECERRIL
2016-11-01 [Link] 9.658 -73.139 0.4 1.8 CESAR BECERRIL
2016-11-24 [Link] 9.709 -72.920 0.1 1.9 CESAR BECERRIL
2016-11-25 [Link] 9.699 -72.846 144.8 2.8 CESAR BECERRIL
2017-01-06 [Link] 9.749 -72.855 1.2 1.6 CESAR BECERRIL
2017-01-28 [Link] 9.566 -72.910 0.0 2.0 CESAR BECERRIL
2017-02-11 [Link] 9.802 -72.884 1.5 2.0 CESAR BECERRIL

27
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2017-02-17 [Link] 9.864 -73.315 130.6 1.7 CESAR BECERRIL

2017-02-21 [Link] 9.815 -72.861 0.3 2.2 CESAR BECERRIL
2017-02-22 [Link] 9.541 -72.961 4.0 1.9 CESAR BECERRIL
2017-02-23 [Link] 9.640 -73.319 152.0 1.7 CESAR BECERRIL
2017-03-09 [Link] 9.794 -73.296 118.5 1.9 CESAR BECERRIL
2017-04-03 [Link] 9.746 -73.060 3.5 2.3 CESAR BECERRIL
2017-04-03 [Link] 9.811 -72.998 0.0 1.9 CESAR BECERRIL
2017-04-15 [Link] 9.796 -72.894 11.9 2.3 CESAR BECERRIL
2017-04-20 [Link] 9.652 -72.743 177.6 2.6 CESAR BECERRIL
2017-04-25 [Link] 9.764 -73.384 116.0 1.1 CESAR BECERRIL
2017-06-04 [Link] 9.571 -72.782 13.6 1.7 CESAR BECERRIL
2017-06-23 [Link] 9.735 -72.956 0.0 1.7 CESAR BECERRIL
2017-06-24 [Link] 9.774 -72.874 0.0 2.0 CESAR BECERRIL
2017-07-08 [Link] 9.669 -73.330 116.2 1.8 CESAR BECERRIL
2017-07-09 [Link] 9.814 -72.919 0.0 1.6 CESAR BECERRIL
2017-08-03 [Link] 9.736 -73.133 0.0 2.3 CESAR BECERRIL
2017-08-03 [Link] 9.806 -73.109 1.5 1.8 CESAR BECERRIL
2017-09-02 [Link] 9.701 -73.269 0.0 2.1 CESAR BECERRIL
2017-09-03 [Link] 9.762 -73.069 0.0 1.9 CESAR BECERRIL
2017-09-15 [Link] 9.626 -72.940 7.9 2.0 CESAR BECERRIL
2017-09-26 [Link] 9.750 -73.434 141.9 2.1 CESAR BECERRIL
2017-10-01 [Link] 9.653 -73.342 0.0 2.0 CESAR BECERRIL
2017-10-11 [Link] 9.742 -73.511 0.0 1.8 CESAR BECERRIL
2017-10-19 [Link] 9.875 -73.523 0.0 1.9 CESAR BECERRIL
2017-11-05 [Link] 9.741 -72.877 0.0 2.2 CESAR BECERRIL
2017-11-06 [Link] 9.850 -73.493 0.0 2.1 CESAR BECERRIL
2017-11-22 [Link] 9.658 -73.187 129.0 2.3 CESAR BECERRIL
2017-12-01 [Link] 9.779 -73.149 128.0 1.7 CESAR BECERRIL
2017-12-13 [Link] 9.740 -73.419 107.5 1.3 CESAR BECERRIL
2017-12-15 [Link] 9.693 -72.804 2.0 2.8 CESAR BECERRIL
2017-12-17 [Link] 9.718 -72.934 12.0 2.0 CESAR BECERRIL
2017-12-28 [Link] 9.569 -72.866 0.0 2.1 CESAR BECERRIL
2017-12-30 [Link] 9.722 -72.915 4.0 1.8 CESAR BECERRIL
2018-01-02 [Link] 9.855 -73.520 8.0 1.1 CESAR BECERRIL
2018-01-05 [Link] 9.653 -73.081 131.0 1.9 CESAR BECERRIL
2018-01-11 [Link] 9.772 -73.356 113.1 1.3 CESAR BECERRIL
2018-01-15 [Link] 9.613 -72.878 0.0 1.7 CESAR BECERRIL
2018-01-29 [Link] 9.762 -73.331 112.0 1.0 CESAR BECERRIL

28
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2018-01-30 [Link] 9.669 -73.283 111.5 1.5 CESAR BECERRIL

2018-01-30 [Link] 9.813 -73.023 1.2 1.9 CESAR BECERRIL
2018-02-24 [Link] 9.604 -72.964 1.4 2.5 CESAR BECERRIL
2018-02-24 [Link] 9.750 -73.041 14.2 1.1 CESAR BECERRIL
2018-02-25 [Link] 9.827 -73.156 127.6 1.3 CESAR BECERRIL
2018-02-27 [Link] 9.701 -72.835 2.1 1.9 CESAR BECERRIL

LATITUD LONGITUD PROF.

FECHA - HORA UTC (°) (°) (Km) MAGNITUD REGION
2018-04-17 [Link] 9,915 -72,991 0,36 2,2 Becerrill - Cesar, Colombia
2018-04-18 [Link] 9,71 -73,481 16,46 0,6 Becerrill - Cesar, Colombia
2018-04-27 [Link] 9,744 -73,099 11,58 0,6 Becerrill - Cesar, Colombia
2018-05-09 [Link] 9,741 -73,308 107 1,4 Becerrill - Cesar, Colombia
2018-05-27 [Link] 9,858 -73,056 -1 1,5 Becerrill - Cesar, Colombia
2018-06-26 [Link] 9,796 -73,057 8,23 1,2 Becerrill - Cesar, Colombia
2018-07-02 [Link] 9,71 -73,31 97,34 1,4 Becerrill - Cesar, Colombia
2018-07-20 [Link] 9,711 -73,267 120,26 1,4 Becerrill - Cesar, Colombia
2018-07-21 [Link] 9,843 -73,042 19,48 1,3 Becerrill - Cesar, Colombia
2018-07-27 [Link] 9,789 -73,22 118,24 1,6 Becerrill - Cesar, Colombia
2018-08-08 [Link] 9,745 -73,459 -0,01 0,3 Becerrill - Cesar, Colombia
2018-08-29 [Link] 9,853 -73,047 6,9 1 Becerrill - Cesar, Colombia
2018-08-30 [Link] 9,763 -73,097 8,08 1,4 Becerrill - Cesar, Colombia
2018-08-30 [Link] 9,777 -72,996 0,31 0,8 Becerrill - Cesar, Colombia
2018-09-04 [Link] 9,808 -73,037 0,87 1,9 Becerrill - Cesar, Colombia
2018-09-18 [Link] 9,628 -73,328 108,36 2 Becerrill - Cesar, Colombia
2018-09-29 [Link] 9,879 -73,011 106,79 1,5 Becerrill - Cesar, Colombia
2018-10-22 [Link] 9,901 -73,01 0 1,3 Becerrill - Cesar, Colombia
2018-11-04 [Link] 9,743 -73,242 35 1,1 Becerrill - Cesar, Colombia
2018-11-09 [Link] 9,772 -73,151 -0,97 1,5 Becerrill - Cesar, Colombia
2018-11-16 [Link] 9,703 -73,44 100,15 2 Becerrill - Cesar, Colombia
2018-11-21 [Link] 9,719 -73,061 26,45 1,3 Becerrill - Cesar, Colombia
2018-12-06 [Link] 9,709 -73,467 106,35 1,3 Becerrill - Cesar, Colombia
2018-12-06 [Link] 9,715 -73,033 21,36 1,1 Becerrill - Cesar, Colombia
2018-12-07 [Link] 9,675 -73,142 24,81 1,2 Becerrill - Cesar, Colombia
2018-12-19 [Link] 9,886 -73,022 7,81 1,6 Becerrill - Cesar, Colombia
2018-12-20 [Link] 9,763 -73,466 0,04 1 Becerrill - Cesar, Colombia
2019-01-19 [Link] 9,85 -73,039 118,38 1,8 Becerrill - Cesar, Colombia
2019-01-23 [Link] 9,737 -73,138 24,12 1,2 Becerrill - Cesar, Colombia

29
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2019-01-29 [Link] 9,64 -73,209 -0,6 1,4 Becerrill - Cesar, Colombia

2019-02-15 [Link] 9,764 -73,005 19,93 1,8 Becerrill - Cesar, Colombia
2019-02-27 [Link] 9,672 -73,561 2,6 1,1 Becerrill - Cesar, Colombia
2019-03-01 [Link] 9,625 -73,314 98,76 1,4 Becerrill - Cesar, Colombia
2019-03-14 [Link] 9,686 -73,585 94,88 1,3 Becerrill - Cesar, Colombia
2019-03-16 [Link] 9,721 -73,089 46,66 1,4 Becerrill - Cesar, Colombia
2019-04-07 [Link] 9,771 -73,108 15,15 1 Becerrill - Cesar, Colombia
2019-04-07 [Link] 9,747 -73,046 3,14 0,9 Becerrill - Cesar, Colombia
2019-04-12 [Link] 9,809 -73,029 9,57 1,7 Becerrill - Cesar, Colombia
2019-04-13 [Link] 9,626 -73,142 0,28 1,1 Becerrill - Cesar, Colombia
2019-04-14 [Link] 9,765 -73,021 3,82 1 Becerrill - Cesar, Colombia
2019-04-16 [Link] 9,763 -73,457 -0,06 0,7 Becerrill - Cesar, Colombia
2019-04-19 [Link] 9,759 -73,459 -0,02 0,7 Becerrill - Cesar, Colombia
2019-04-22 [Link] 9,77 -73,294 113,16 1,7 Becerrill - Cesar, Colombia
2019-04-26 [Link] 9,772 -73,05 11,45 1,2 Becerrill - Cesar, Colombia
2019-05-08 [Link] 9,592 -73,323 113,33 1,3 Becerrill - Cesar, Colombia
2019-05-24 [Link] 9,755 -73,292 115,19 1,4 Becerrill - Cesar, Colombia
2019-05-25 [Link] 9,673 -73,152 120,39 1,8 Becerrill - Cesar, Colombia
2019-05-28 [Link] 9,636 -73,182 123,48 1,4 Becerrill - Cesar, Colombia
2019-06-02 [Link] 9,804 -73,155 18,45 1,4 Becerrill - Cesar, Colombia
2019-07-19 [Link] 9,686 -73,307 112 2 Becerrill - Cesar, Colombia
2019-07-28 [Link] 9,9 -72,996 116,56 2 Becerrill - Cesar, Colombia
2019-08-04 [Link] 9,777 -73,136 1,86 1,5 Becerrill - Cesar, Colombia
2019-08-06 [Link] 9,786 -73,244 37 0,9 Becerrill - Cesar, Colombia
2019-08-24 [Link] 9,676 -73,422 27,4 1,7 Becerrill - Cesar, Colombia
2019-08-27 [Link] 9,743 -73,498 3,73 0,6 Becerrill - Cesar, Colombia
2019-08-30 [Link] 9,629 -73,303 107,86 1,8 Becerrill - Cesar, Colombia
2019-09-03 [Link] 9,675 -73,63 23,2 1 Becerrill - Cesar, Colombia
2019-09-18 [Link] 9,741 -73,486 106,46 1,5 Becerrill - Cesar, Colombia
2019-09-27 [Link] 9,714 -73,509 1,51 0,7 Becerrill - Cesar, Colombia
2019-10-05 [Link] 9,779 -73,068 5,51 1,3 Becerrill - Cesar, Colombia
2019-10-19 [Link] 9,734 -73,269 2,23 1,4 Becerrill - Cesar, Colombia
2019-11-11 [Link] 9,713 -73,535 14,52 1,5 Becerrill - Cesar, Colombia
2019-11-11 [Link] 9,713 -73,567 16,12 1,1 Becerrill - Cesar, Colombia
2019-11-20 [Link] 9,697 -73,101 -0,5 1,6 Becerrill - Cesar, Colombia
2019-11-30 [Link] 9,771 -73,324 64,85 1,5 Becerrill - Cesar, Colombia
2020-01-04 [Link] 9,726 -73,339 115,43 1,7 Becerrill - Cesar, Colombia
2020-01-18 [Link] 9,767 -73,193 119,15 2,1 Becerrill - Cesar, Colombia

30
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

2020-01-24 [Link] 9,765 -73,099 3,85 3,2 Becerrill - Cesar, Colombia

2020-01-25 [Link] 9,775 -73,324 106,86 1,8 Becerrill - Cesar, Colombia
2020-01-29 [Link] 9,717 -73,057 7,29 1,1 Becerrill - Cesar, Colombia
2020-02-13 [Link] 9,847 -73,032 5,5 1,5 Becerrill - Cesar, Colombia
2020-02-16 [Link] 9,763 -73,076 -1,55 1,1 Becerrill - Cesar, Colombia

Figura 10. Mapa de sismicidad

De acuerdo al mapa de sismicidad de la Red Sismológica Nacional de Colombia el

municipio de Becerril-Cesar donde se desarrollará el proyecto, ha presentado epicentros
con magnitudes (MI) bajas que van desde 0-3, intermedias de 3 – 4 y con un pico de 5
– 6 y 6-9. con profundidades que van desde (0-30), (30-70), (70-120), (120-180) y
superiores a ciento ochenta (180) kilómetros respectivamente.

31
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

Figura 11. Zonificación sísmica de Colombia.

Fuente: Reglamento Colombiano Sismo Resistente NSR-10. Figura A-2.3-1

32
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

Figura 12. Mapa De Valores Coeficiente de Aceleración Horizontal Pico Efectiva (Aa)

Fuente: Reglamento Colombiano Sismo Resistente NSR-10. Figura A-2.3-1

33
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

Figura 13. Mapa de Valores coeficiente de aceleración de la velocidad horizontal pico de diseño (Av.)

Fuente: Reglamento Colombiano Sismo Resistente NSR-10. Figura A-2.3-1

34
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

Para lo cual Aa (coeficiente de aceleración horizontal pico efectiva)=0.10, Av. (coeficiente

de aceleración de la velocidad horizontal pico de diseño)=0.10, Ae. (Coeficiente de
aceleración pico efectiva reducida para el diseño con seguridad limitada) =0.08 y Ad=0.04
y de acuerdo al número de golpes N obtenidos la fórmula de Ohta y Goto 1978 la cual se
define a continuación:

35
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

8. CONCLUSIONES Y RECOMENDACIONES

 Teniendo en cuenta la el Reglamento Colombiano Sismo Resistente NSR-

10 la zona de estudio posee una zona de actividad sísmica BAJA.

 Para lo cual Aa (coeficiente de aceleración horizontal pico efectiva) =0.15,

Av. (coeficiente de aceleración de la velocidad horizontal pico de diseño)
=0.10, Ae. (Coeficiente de aceleración pico efectiva reducida para el diseño
con seguridad limitada) =0.08 y Ad=0.04 y de acuerdo al número de golpes
N obtenidos la fórmula de Ohta y Goto 1978.

 La geología presente en la zona es Q-2al (Depósitos aluviales) con una

formación circundante del Grupo Cogollo K1K2cg.

___________________________________
EBERTO RAFAEL ORTEGA SINNING
Ing. Civil – U. de Cartagena, Bolívar
Esp. En Vías y Transporte – U. del Norte, Barranquilla
Magíster en Geotecnia – Universidad Industrial de Santander UIS

36
 VYO-ING-GEOL-001-04-2020
VERSION:1
FECHA DE APROBACIÓN:
15-FEBRERO-2020
ESTUDIO GEOLÓGICO PARA EL MEJORAMIENTO DE LA VIA BECERRIL - CAÑO HEDIONDO MEDIANTE LA CONSTRUCCION DE PAVIMENTO EN PLACA
HUELLA Y PUENTE EN CONCRETO, MUNICIPIO DE BECERRIL - DEPARTAMENTO DEL CESAR.

9. BIBLIOGRAFIA

 Servicio Geológico Colombiano – Red Sismológica Nacional de Colombia.

(SGC – RSNC).

 Instituto de Hidrología, Meteorología y Estudios Ambientales (IDEAM).

 Reglamento Colombiano Sismo Resistente.

37
