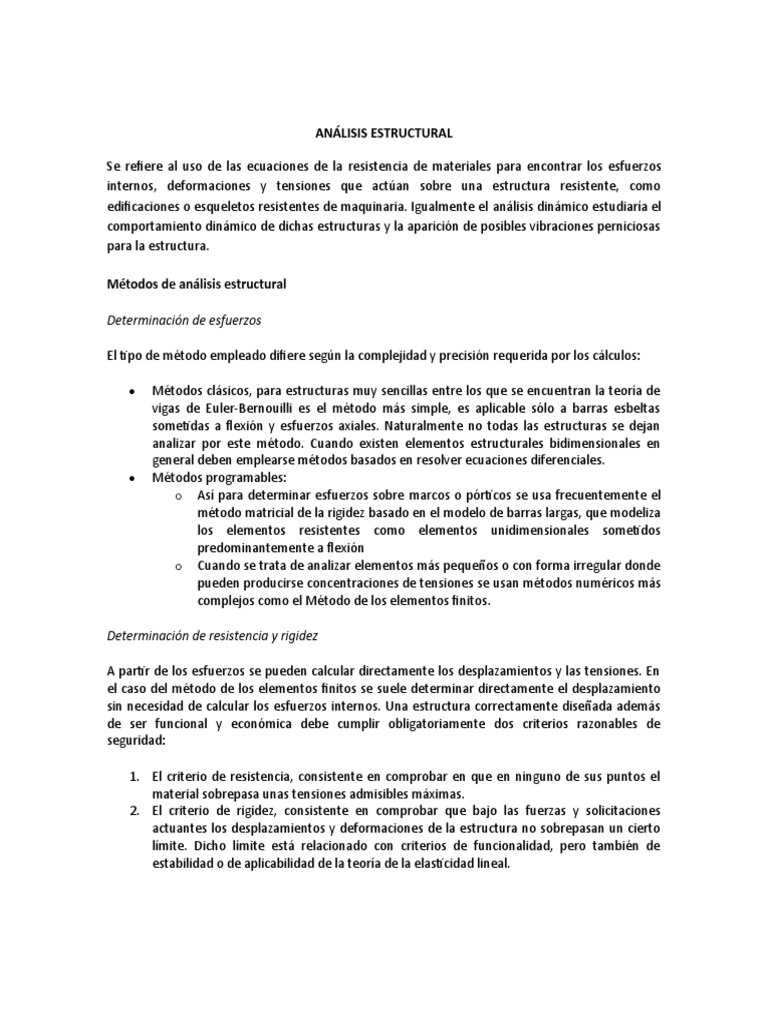

ANÁLISIS ESTRUCTURAL
Se refiere al uso de las ecuaciones de la resistencia de materiales para encontrar los esfuerzos
internos, deformaciones y tensiones que actúan sobre una estructura resistente, como
edificaciones o esqueletos resistentes de maquinaria. Igualmente el análisis dinámico estudiaría el
comportamiento dinámico de dichas estructuras y la aparición de posibles vibraciones perniciosas
para la estructura.
Métodos de análisis estructural
Determinación de esfuerzos
El tipo de método empleado difiere según la complejidad y precisión requerida por los cálculos:
Métodos clásicos, para estructuras muy sencillas entre los que se encuentran la teoría de
vigas de Euler-Bernouilli es el método más simple, es aplicable sólo a barras esbeltas
sometidas a flexión y esfuerzos axiales. Naturalmente no todas las estructuras se dejan
analizar por este método. Cuando existen elementos estructurales bidimensionales en
general deben emplearse métodos basados en resolver ecuaciones diferenciales.
Métodos programables:
o Así para determinar esfuerzos sobre marcos o pórticos se usa frecuentemente el
método matricial de la rigidez basado en el modelo de barras largas, que modeliza
los elementos resistentes como elementos unidimensionales sometidos
predominantemente a flexión
o Cuando se trata de analizar elementos más pequeños o con forma irregular donde
pueden producirse concentraciones de tensiones se usan métodos numéricos más
complejos como el Método de los elementos finitos.
Determinación de resistencia y rigidez
A partir de los esfuerzos se pueden calcular directamente los desplazamientos y las tensiones. En
el caso del método de los elementos finitos se suele determinar directamente el desplazamiento
sin necesidad de calcular los esfuerzos internos. Una estructura correctamente diseñada además
de ser funcional y económica debe cumplir obligatoriamente dos criterios razonables de
seguridad:
1. El criterio de resistencia, consistente en comprobar en que en ninguno de sus puntos el
material sobrepasa unas tensiones admisibles máximas.
2. El criterio de rigidez, consistente en comprobar que bajo las fuerzas y solicitaciones
actuantes los desplazamientos y deformaciones de la estructura no sobrepasan un cierto
límite. Dicho límite está relacionado con criterios de funcionalidad, pero también de
estabilidad o de aplicabilidad de la teoría de la elasticidad lineal.
Modelos materiales
Dentro del análisis estructural es importante modelizar el comporamiento de los materiales
empleados mediante una ecuación constitutiva adecuada. Los tipos modelos de materiales más
frecuentes son:
Modelo elástico lineal e isótropo, el más usado, ya que el teorema de Rivlin-Ericksen
permite establecer que para deformaciones suficientemente pequeñas todo sólido
elástico es asintóticamente lineal e isótropo.
Modelo elástico lineal ortotrópico, constituye una modificación de modelo isótropo para
materiales cuya resistencia y comportamiento depende de la dirección, laminados,
elementos de madera, etc., requieren modelos ortótropos para ser adecuadamente
modelizados.
Modelos de plasticidad y viscoplasticidad. Los metales a partir de ciertos valores de
tensión experimentan deformaciones plásticas irreversibles, así como otras no
linealidades. El cálculo plástico a costa de complicar las leyes materiales una predicción
más exacta de las cargas de colapso o fallo de las estructuras, así como un ahorro en
material al poder tener en cuenta el rango de trabajo de los materiales en el que estos
están experimentando transformaciones irreversibles pero sin alcanzar las cargas de fallo
o colapso.
Modelos de daño.
Análisis de armaduras isostáticas
Método de los nodos
El método de los nodos o método de los nudos, consiste en el planteamiento de equilbrio
mecáncio de cada uno de los nodos o nudos de una armardura simple. Un nodo es cada uno de los
puntos donde concurren dos o más barras. El equilibrio global de la estructura implica que el
equilibrio local de cada uno de los nodos. Para que el método de los nodos se aplicable a una
estructura concreta deben cumplirse algunas condiciones geométricas entre ellas:
1. Que la estructura tenga nodos articulados o se comporte de manera similar a una
estructura de nodos articulados.
2. Que el número de barras sea inferior a una cierta cantidad dada por el número de barras:
o Para armaduras bidimensionales con fuerzas de trabajo sobre su plano el número
de nodos y el número de barras debe satisfacer: . Si el número de
barras es inferior se tiene un mecanismo para le cual pude no existir equilibrio, y si
el número de barras es superior el número de esfuerzos incógnita supera al de
ecuaciones de la estática linalmente independientes.
o Para una estructura tridimensional, la relación es .
Elementos de fuerza cero
El análisis de armaduras por el método de nodos se simplifica de manera considerable si podemos
identificar primero aquellos elementos que no soportan carga. Esos elementos de fuerza cero se
usan para incrementar la estabilidad de la armadura durante la construcción y proporcionar
soporte adicional si se modifica la carga aplicada. Por lo general, los elementos de fuerza cero de
una armadura se pueden encontrar por inspección de cada uno de sus nodos, haciendo un
diagrama de cuerpo libre a la armadura y haciendo una sumatoria de fuerzas. Si solo dos
elementos forman una armadura y no se aplica ninguna carga extra o reacción de soporte al nodo,
los dos elementos deben ser elementos de fuerza cero.2
Análisis de estructuras hiperestáticas
Este tipo de estructuras no pueden ser analizadas únicamente mediante las ecuaciones de la
estática o de equilibrio, ya que éstas últimas proporcionan un número insuficiente de ecuaciones.
Los problemas hiperestáticos requieren condiciones adicionales usualmente llamadas ecuaciones
de compatibilidad que involucran fuerzas o esfuerzos internos y desplazamientos de puntos de la
estructura. Existen varios métodos generales que pueden proporcionar estas ecuaciones:
Método matricial de la rigidez
Teoremas de Castigliano
Teoremas de Mohr
Teorema de los tres momentos
Análisis dinámico de estructuras
Otra área importante del diseño de maquinaria, análisis de vibraciones y diseño sísmico de
edificios es el análisis dinámico. En este tipo de análisis se buscan las respuestas máximas de
ciertos parámetros (aceleraciones, desplazamientos, esfuerzos, etc.) que se producen en una
estructura bajo cargas dinámicas o variables con el tiempo. Eso en general requiere el uso de
ecuaciones diferenciales. Algunos aspectos frecuentes del análisis dinámico incluyen:
Análisis modal
Determinación de frecuencias propias
Determinación de fenómenos de resonancia
Bibliografía
Hibbeler, R. C. (2010).Ingeniería mécanica- Estática. 12° edición. Pearson
Educación,México,2010. ISBN 978-607-442-561-1.
