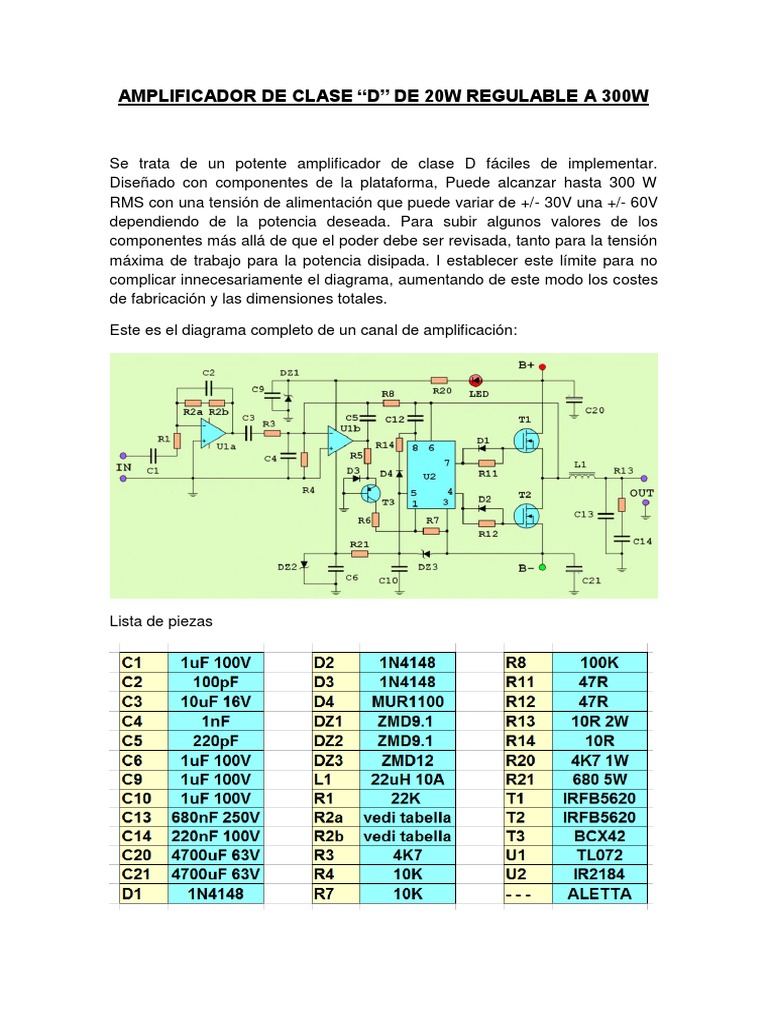

AMPLIFICADOR DE CLASE “D” DE 20W REGULABLE A 300W
Se trata de un potente amplificador de clase D fáciles de implementar.
Diseñado con componentes de la plataforma, Puede alcanzar hasta 300 W
RMS con una tensión de alimentación que puede variar de +/- 30V una +/- 60V
dependiendo de la potencia deseada. Para subir algunos valores de los
componentes más allá de que el poder debe ser revisada, tanto para la tensión
máxima de trabajo para la potencia disipada. I establecer este límite para no
complicar innecesariamente el diagrama, aumentando de este modo los costes
de fabricación y las dimensiones totales.
Este es el diagrama completo de un canal de amplificación:
Lista de piezas

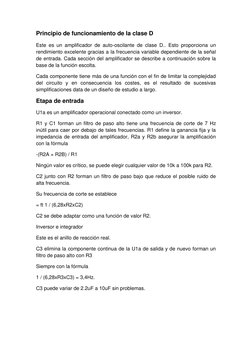

Principio de funcionamiento de la clase D
Este es un amplificador de auto-oscilante de clase D.. Esto proporciona un
rendimiento excelente gracias a la frecuencia variable dependiente de la señal
de entrada. Cada sección del amplificador se describe a continuación sobre la
base de la función escolta.
Cada componente tiene más de una función con el fin de limitar la complejidad
del circuito y en consecuencia los costes, es el resultado de sucesivas
simplificaciones data de un diseño de estudio a largo.
Etapa de entrada
U1a es un amplificador operacional conectado como un inversor.
R1 y C1 forman un filtro de paso alto tiene una frecuencia de corte de 7 Hz
inútil para caer por debajo de tales frecuencias. R1 define la ganancia fija y la
impedancia de entrada del amplificador, R2a y R2b asegurar la amplificación
con la fórmula
-(R2A + R2B) / R1
Ningún valor es crítico, se puede elegir cualquier valor de 10k a 100k para R2.
C2 junto con R2 forman un filtro de paso bajo que reduce el posible ruido de
alta frecuencia.
Su frecuencia de corte se establece
= ft 1 / (6,28xR2xC2)
C2 se debe adaptar como una función de valor R2.
Inversor e integrador
Este es el anillo de reacción real.
C3 elimina la componente continua de la U1a de salida y de nuevo forman un
filtro de paso alto con R3
Siempre con la fórmula
1 / (6,28xR3xC3) = 3,4Hz.
C3 puede variar de 2.2uF a 10uF sin problemas.

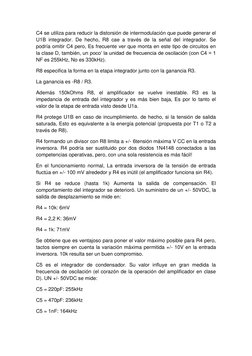

C4 se utiliza para reducir la distorsión de intermodulación que puede generar el
U1B integrador. De hecho, R8 cae a través de la señal del integrador. Se
podría omitir C4 pero, Es frecuente ver que monta en este tipo de circuitos en
la clase D, también, un poco’ la unidad de frecuencia de oscilación (con C4 = 1
NF es 255kHz, No es 330kHz).
R8 especifica la forma en la etapa integrador junto con la ganancia R3.
La ganancia es -R8 / R3.
Además 150kOhms R8, el amplificador se vuelve inestable. R3 es la
impedancia de entrada del integrador y es más bien baja, Es por lo tanto el
valor de la etapa de entrada visto desde U1a.
R4 protege U1B en caso de incumplimiento. de hecho, si la tensión de salida
saturada, Esto es equivalente a la energía potencial (propuesta por T1 o T2 a
través de R8).
R4 formando un divisor con R8 limita a +/- 6tensión máxima V CC en la entrada
inversora. R4 podría ser sustituido por dos diodos 1N4148 conectados a las
competencias operativas, pero, con una sola resistencia es más fácil!
En el funcionamiento normal, La entrada inversora de la tensión de entrada
fluctúa en +/- 100 mV alrededor y R4 es inútil (el amplificador funciona sin R4).
Si R4 se reduce (hasta 1k) Aumenta la salida de compensación. El
comportamiento del integrador se deterioró. Un suministro de un +/- 50VDC, la
salida de desplazamiento se mide en:
R4 = 10k: 6mV
R4 = 2,2 K: 36mV
R4 = 1k: 71mV
Se obtiene que es ventajoso para poner el valor máximo posible para R4 pero,
tactos siempre en cuenta la variación máxima permitida +/- 10V en la entrada
inversora. 10k resulta ser un buen compromiso.
C5 es el integrador de condensador. Su valor influye en gran medida la
frecuencia de oscilación (el corazón de la operación del amplificador en clase
D). UN +/- 50VDC se mide:
C5 = 220pF: 255kHz
C5 = 470pF: 236kHz
C5 = 1nF: 164kHz

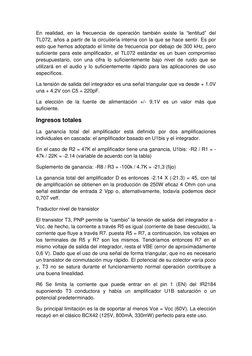

En realidad, en la frecuencia de operación también existe la “lentitud” del
TL072, años a partir de la circuitería interna con la que se hace sentir. Es por
esto que hemos adoptado el límite de frecuencia por debajo de 300 kHz, pero
suficiente para este amplificador, el TL072 estándar es un buen compromiso
presupuestario, con una cifra lo suficientemente bajo nivel de ruido que se
utilizará en el audio y lo suficientemente rápido para las aplicaciones de uso
específicos.
La tensión de salida del integrador es una señal triangular que va desde + 1.0V
una + 4.2V con C5 = 220pF.
La elección de la fuente de alimentación +/- 9,1V es un valor más que
suficiente.
Ingresos totales
La ganancia total del amplificador está definido por dos amplificaciones
individuales en cascada: el amplificador basado en U1bis y el integrador.
En el caso de R2 = 47K el amplificador tiene una ganancia, U1bis: -R2 / R1 = -
47k / 22K = -2.14 (variable de acuerdo con la tabla)
Suplemento de ganancia: -R8 / R3 = -100k / 4.7K = -21,3 (fijo)
La ganancia total del amplificador D es entonces -2.14 X (-21.3) = 45, con tal
de amplificación se obtienen en la producción de 250W eficaz 4 Ohm con una
señal estándar de entrada 2 Vpp o, alternativamente, todavía podemos decir
0,707 veff.
Traductor nivel de transistor
El transistor T3, PNP permite la “cambio” la tensión de salida del integrador a -
Vcc. de hecho, la corriente a través R5 es igual (corriente de base descuido), la
corriente que fluye a través R7. puesta R5 = R7, a continuación, los voltajes en
los terminales de R5 y R7 son los mismos. Tendríamos entonces R7 en el
mismo voltaje de salida del integrador, resta el VBE (error de aproximadamente
0,6 V). Dado que el uso de una señal de forma triangular, que no es necesario
un transistor de conmutación muy rápido. El potencial de su colector varía poco
y, T3 no se satura durante el funcionamiento normal operación contribuye a
una buena linealidad.
R6 Se limita la corriente que puede entrar en el pin 1 (EN) del IR2184
suponiendo T3 conductora y había un amplificador U1B saturación o un
potencial predeterminado.
Su principal limitación es la de soportar al menos Vce = Vcc (60V). La elección
recayó en el clásico BCX42 (125V, 800mA, 330mW) perfecto para este uso.

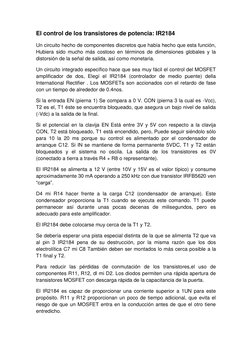

El control de los transistores de potencia: IR2184
Un circuito hecho de componentes discretos que había hecho que esta función,
Hubiera sido mucho más costoso en términos de dimensiones globales y la
distorsión de la señal de salida, así como monetaria.
Un circuito integrado específico hace que sea muy fácil el control del MOSFET
amplificador de dos, Elegí el IR2184 (controlador de medio puente) della
International Rectifier . Los MOSFETs son accionados con el retardo de fase
con un tiempo de alrededor de 0.4nos.
Si la entrada EN (pierna 1) Se compara a 0 V. CON (pierna 3 la cual es -Vcc),
T2 es el, T1 éste se encuentra bloqueado, que asegura un bajo nivel de salida
(-Vdc) a la salida de la final.
Si el potencial en la clavija EN Está entre 3V y 5V con respecto a la clavija
CON, T2 está bloqueado, T1 está encendido, pero, Puede seguir siéndolo sólo
para 10 la 20 ms porque su control es alimentado por el condensador de
arranque C12. Si IN se mantiene de forma permanente 5VDC, T1 y T2 están
bloqueados y el sistema no oscila. La salida de los transistores es 0V
(conectado a tierra a través R4 + R8 o representante).
El IR2184 se alimenta a 12 V (entre 10V y 15V es el valor típico) y consume
aproximadamente 30 mA operando a 250 kHz con due transistor IRFB5620 ven
“carga”.
D4 mi R14 hacer frente a la carga C12 (condensador de arranque). Este
condensador proporciona la T1 cuando se ejecuta este comando. T1 puede
permanecer así durante unas pocas decenas de milisegundos, pero es
adecuado para este amplificador.
El IR2184 debe colocarse muy cerca de la T1 y T2.
Se debería esperar una pista especial distinta de la que se alimenta T2 que va
al pin 3 IR2184 pena de su destrucción, por la misma razón que los dos
electrolítica C7 mi C8 También deben ser montados lo más cerca posible a la
T1 final y T2.
Para reducir las pérdidas de conmutación de los transistores,el uso de
componentes R11, R12, dl mi D2. Los diodos permiten una rápida apertura de
transistores MOSFET con descarga rápida de la capacitancia de la puerta.
El IR2184 es capaz de proporcionar una corriente superior a 1UN para este
propósito. R11 y R12 proporcionan un poco de tiempo adicional, que evita el
riesgo de que un MOSFET entra en la conducción antes de que el otro tiene
entredicho.

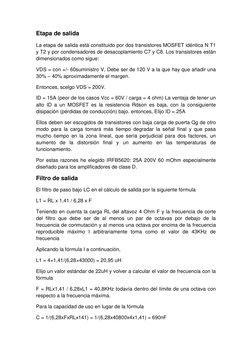

Etapa de salida
La etapa de salida está constituido por dos transistores MOSFET idéntica N T1
y T2 y por condensadores de desacoplamiento C7 y C8. Los transistores están
dimensionados como sigue:
VDS = con +/- 60suministro V, Debe ser de 120 V a la que hay que añadir una
30% – 40% aproximadamente el margen.
Entonces, scelgo VDS = 200V.
ID = 15A (peor de los casos Vcc = 60V / carga = 4 ohm) La ventaja de tener un
alto ID a un MOSFET es la resistencia Rdson es baja, con la consiguiente
disipación (pérdidas de conducción) bajo. entonces, Elijo ID = 25A
Ellos deben ser escogidos de transistores con baja carga de puerta Qg de otro
modo para la carga tomará más tiempo degradar la señal final y que pasa
mucho tiempo en la zona lineal, que sería perjudicial para dos factores, un
aumento de la distorsión final y un aumento en las temperaturas de
funcionamiento.
Por estas razones he elegido IRFB5620: 25A 200V 60 mOhm especialmente
diseñado para los amplificadores de clase D.
Filtro de salida
El filtro de paso bajo LC en el cálculo de salida por la siguiente fórmula
L1 = RL x 1,41 / 6,28 x F
Teniendo en cuenta la carga RL del altavoz 4 Ohm F y la frecuencia de corte
del filtro que debe ser de al menos un par de octavas por debajo de la
frecuencia de conmutación y al menos una octava por encima de la frecuencia
reproducible máximo I arbitrariamente toma como el valor de 43KHz de
frecuencia
Aplicando la fórmula I a continuación,
L1 = 4×1,41/(6,28×43000) = 20,95 uH
Elijo un valor estándar de 22uH y volver a calcular el valor de frecuencia con la
fórmula
F = RLx1,41 / 6,28xL1 = 40,8KHz todavía dentro del límite de una octava con
respecto a la frecuencia máxima.
Para la capacidad de uso en lugar de la fórmula
C = 1/(6,28xFxRLx141) = 1/(6,28x40800x4x1,41) = 690nF

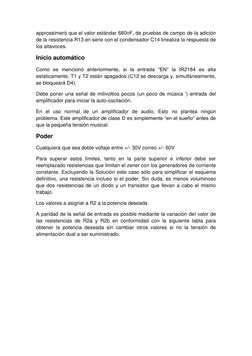

approssimerò que el valor estándar 680nF, de pruebas de campo de la adición
de la resistencia R13 en serie con el condensador C14 linealiza la respuesta de
los altavoces.
Inicio automático
Como se mencionó anteriormente, si la entrada “EN” la IR2184 es alta
estáticamente, T1 y T2 están apagados (C12 se descarga y, simultáneamente,
se bloqueará D4).
Debe poner una señal de milivoltios pocos (un poco de música ') entrada del
amplificador para iniciar la auto-oscilación.
En el uso normal de un amplificador de audio, Esto no plantea ningún
problema. Este amplificador de clase D es simplemente “en el sueño” antes de
que la pequeña tensión musical.
Poder
Cualquiera que sea doble voltaje entre +/- 30V correo +/- 60V
Para superar estos límites, tanto en la parte superior e inferior debe ser
reemplazado resistencias que limitan el zener con los generadores de corriente
constante. Excluyendo la Solución este caso sólo para simplificar el esquema
definitivo, una resistencia incluso si el poder, Sin duda, es menos voluminoso
que dos resistencias de un diodo y un transistor que llevan a cabo el mismo
trabajo.
Los valores a asignar a R2 a la potencia deseada
A paridad de la señal de entrada es posible mediante la variación del valor de
las resistencias de R2a y R2b en conformidad con la siguiente tabla para
obtener la potencia deseada sin cambiar otros valores si no la tensión de
alimentación dual a ser suministrado.
Realización práctica
Desde que empecé a hacer un circuito compacto creé dos desentrañar distinto
del primero con componentes discretos que me ha permitido realizar todos los
ajustes necesarios en la prueba de funcionamiento y una final con
componentes SMD para los amantes de los logros profesionales
ultracompactos.
A continuación el enrutamiento para pruebas con medidas aproximadas de 10
cm x 6 m
el enrutamiento para pruebas con medidas aproximadas de 10cm
x 6 cm
componentes secundarios y lado de cobre
A continuación, una vez que todo ha sido calibrada y ajustada para el mejor
funcionamiento pasé la versión final con el uso de componentes integrados de
potencia SMD que todavía se están quedando discreta.
El tamaño no he sido capaz de reducir aún más ya que los dos electrolítica y la
bobina son artículos muy voluminosos.
A pesar de esto, las mediciones finales se han reducido a 99mmx43mm
midiendo 10 cm de lado está dada por el tamaño de la aleta y por debajo no se
ría
capaz de descender no demasiado aumentar las temperaturas de
funcionamiento.
Si tenemos en cuenta, sin embargo, que en una banda de este tipo de cultivo
se introduce un amplificador puede entregar a la carga de 300W efectiva 4
Ohm es notable.
