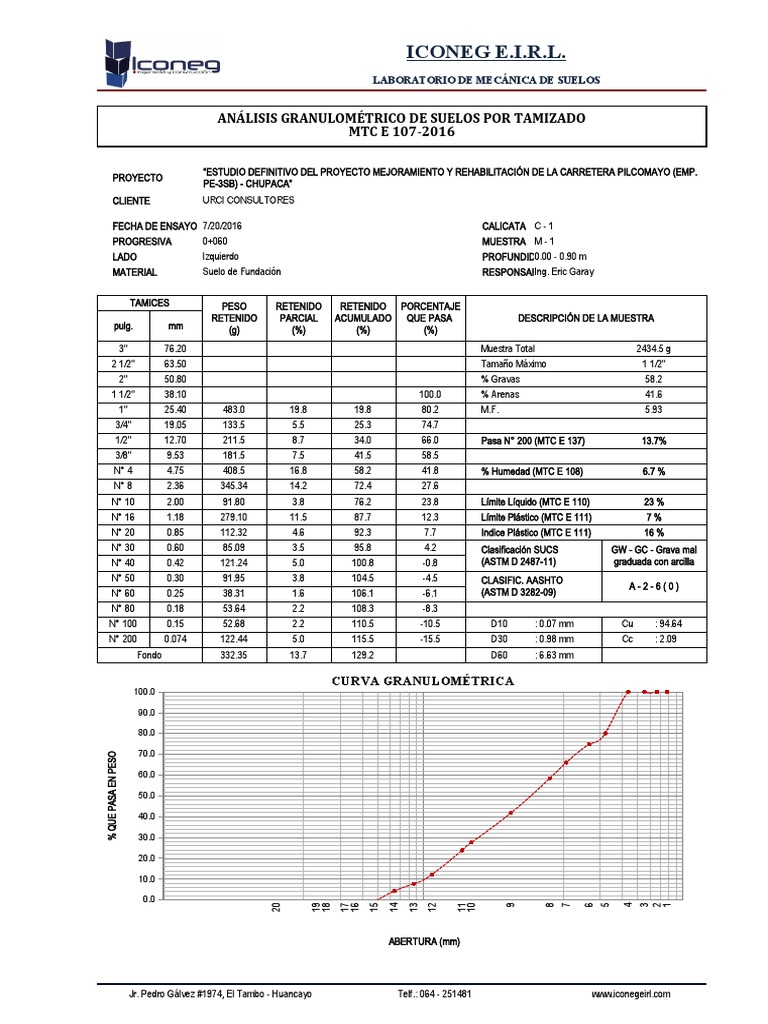

ICONEG E.I.R.L.

LABORATORIO DE MECÁNICA DE SUELOS

ANÁLISIS GRANULOMÉTRICO DE SUELOS POR TAMIZADO

MTC E 107-2016

“ESTUDIO DEFINITIVO DEL PROYECTO MEJORAMIENTO Y REHABILITACIÓN DE LA CARRETERA PILCOMAYO (EMP.

PROYECTO
PE-3SB) - CHUPACA”
CLIENTE URCI CONSULTORES

FECHA DE ENSAYO 7/20/2016 CALICATA C - 1

PROGRESIVA 0+060 MUESTRA M - 1
LADO Izquierdo PROFUNDID0.00 - 0.90 m
MATERIAL Suelo de Fundación RESPONSABIng. Eric Garay

TAMICES PESO RETENIDO RETENIDO PORCENTAJE

RETENIDO PARCIAL ACUMULADO QUE PASA DESCRIPCIÓN DE LA MUESTRA
pulg. mm (g) (%) (%) (%)
3" 76.20 Muestra Total 2434.5 g
2 1/2" 63.50 Tamaño Máximo 1 1/2"
2" 50.80 % Gravas 58.2
1 1/2" 38.10 100.0 % Arenas 41.6
1" 25.40 483.0 19.8 19.8 80.2 M.F. 5.93
3/4" 19.05 133.5 5.5 25.3 74.7
1/2" 12.70 211.5 8.7 34.0 66.0 Pasa N° 200 (MTC E 137) 13.7%
3/8" 9.53 181.5 7.5 41.5 58.5
N° 4 4.75 408.5 16.8 58.2 41.8 % Humedad (MTC E 108) 6.7 %
N° 8 2.36 345.34 14.2 72.4 27.6
N° 10 2.00 91.80 3.8 76.2 23.8 Límite Líquido (MTC E 110) 23 %
N° 16 1.18 279.10 11.5 87.7 12.3 Límite Plástico (MTC E 111) 7%
N° 20 0.85 112.32 4.6 92.3 7.7 Indice Plástico (MTC E 111) 16 %
N° 30 0.60 85.09 3.5 95.8 4.2 Clasificación SUCS GW - GC - Grava mal
N° 40 0.42 121.24 5.0 100.8 -0.8 (ASTM D 2487-11) graduada con arcilla
N° 50 0.30 91.95 3.8 104.5 -4.5 CLASIFIC. AASHTO
A-2-6(0)
N° 60 0.25 38.31 1.6 106.1 -6.1 (ASTM D 3282-09)
N° 80 0.18 53.64 2.2 108.3 -8.3
N° 100 0.15 52.68 2.2 110.5 -10.5 D10 : 0.07 mm Cu : 94.64
N° 200 0.074 122.44 5.0 115.5 -15.5 D30 : 0.98 mm Cc : 2.09
Fondo 332.35 13.7 129.2 D60 : 6.63 mm

CURVA GRANULOMÉTRICA
100.0

90.0

80.0

70.0
% QUE PASA EN PESO

60.0

50.0

40.0

30.0

20.0

10.0

0.0
20

19
18
17
16
15
14
13
12

11

8
7

6
5

4
3
2
1
10

ABERTURA (mm)

Jr. Pedro Gálvez #1974, El Tambo - Huancayo Telf.: 064 - 251481 www.iconegeirl.com
 ICONEG E.I.R.L.
LABORATORIO DE MECÁNICA DE SUELOS

LÍMITES DE CONSISTENCIA DEL MATERIAL QUE PASA LA MALLA N° 40

“ESTUDIO DEFINITIVO DEL PROYECTO MEJORAMIENTO Y REHABILITACIÓN DE LA CARRETERA

PROYECTO
PILCOMAYO (EMP. PE-3SB) - CHUPACA”
CLIENTE URCI CONSULTORES

FECHA DE ENSAYO 7/20/2016 CALICATA C-1

PROGRESIVA 0+060 MUESTRA M-1
LADO Izquierdo PROFUNDIDAD 0.00 - 0.90 m
MATERIAL Suelo de Fundación RESPONSABLE Ing. Eric Garay

LÍMITE LÍQUIDO (LL) - MTC E 110

Número de golpes, N 31 20 16
Recipiente V-1 V-2 V-9
Peso del recipiente (g) 30.42 30.41 28.13
Peso de suelo húmedo + recip. (g) 48.58 46.57 47.32
Peso de suelo seco + recipiente (g) 45.31 43.55 43.54
Peso del agua (g) 3.27 3.02 3.78
Peso del suelo seco (g) 14.89 13.14 15.41
Humedad (w%) 22.0 23.0 24.5

LÍMITE PLÁSTICO (LP) - MTC E 111

Recipiente V - 12 V - 14
Peso del recipiente (g) 25.17 30.62
Peso de suelo húmedo + recip. (g) 37.67 40.32
Peso de suelo seco + recipiente (g) 36.9 39.57
Peso del agua (g) 0.770000000000003 0.75
Peso del suelo seco (g) 11.73 8.95
Humedad (w%) 6.6 8.4

LÍMITE LÍQUIDO 23
C O N T E N ID O D E H U M E D A D (% )

LÍMITE PLÁSTICO 7
ÍNDICE DE PLASTICIDAD 16

35.0

30.0

25.0

20.0

15.0

10.0
0 5 10 15 20 25 30 35
N° DE GOLPES
Jr. Pedro Gálvez #1974, El Tambo - Huancayo Telf.: 064 - 251481 www.iconegeirl.com
 ICONEG E.I.R.L.
LABORATORIO DE MECÁNICA DE SUELOS

DETERMINACIÓN DEL CONTENIDO DE HUMEDAD DE UN SUELO

MTC E 108

“ESTUDIO DEFINITIVO DEL PROYECTO MEJORAMIENTO Y REHABILITACIÓN DE LA CARRETERA PILCOMAYO

PROYECTO
(EMP. PE-3SB) - CHUPACA”
CLIENTE URCI CONSULTORES

FECHA DE ENSAYO 7/20/2016 CALICATA C-1

PROGRESIVA 0+060 MUESTRA M-1
LADO Izquierdo PROFUNDIDAD 0.00 - 0.90 m
MATERIAL Suelo de Fundación RESPONSABLE Ing. Eric Garay

Recipiente V-1 V-2

Peso del recipiente (g) 0.0 0.0
Peso de suelo húmedo + recip. (g) 660.5 842.0
Peso de suelo seco + recipiente (g) 618.0 791.0
Peso del agua (g) 42.5 51.0
Peso del suelo seco (g) 618.0 791.0
Humedad (w%) 6.9 6.4
PROMEDIO 6.7 %
