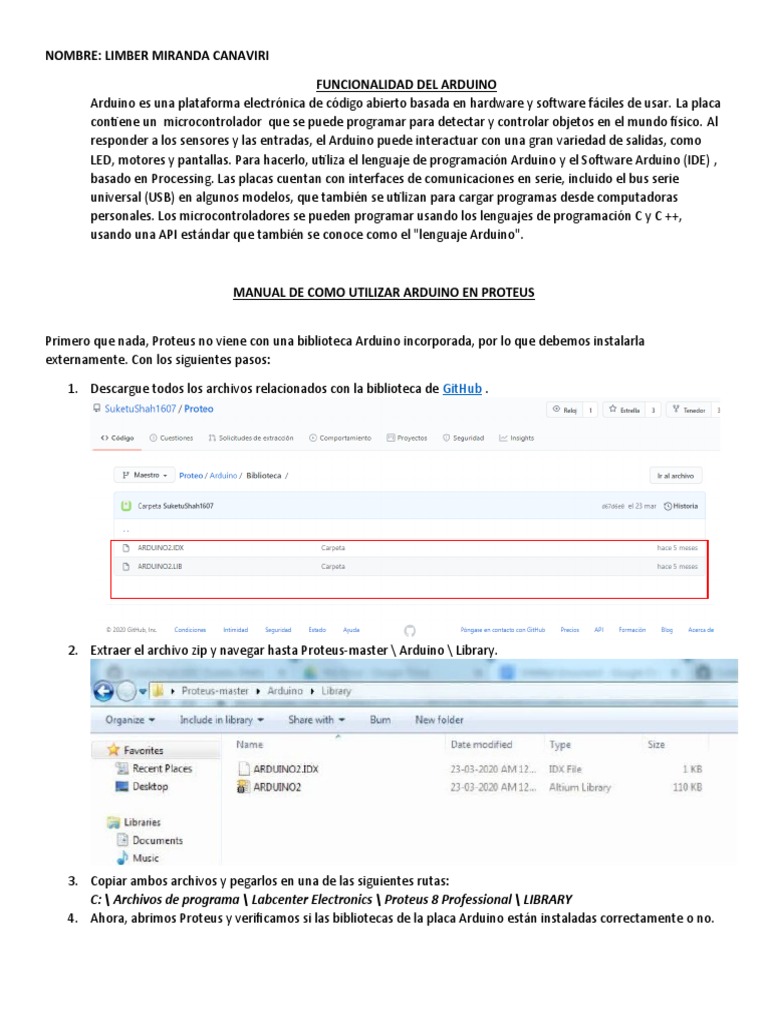

NOMBRE: LIMBER MIRANDA CANAVIRI

FUNCIONALIDAD DEL ARDUINO


Arduino es una plataforma electrónica de código abierto basada en hardware y software fáciles de usar. La placa
contiene un  microcontrolador  que se puede programar para detectar y controlar objetos en el mundo físico. Al
responder a los sensores y las entradas, el Arduino puede interactuar con una gran variedad de salidas, como
LED, motores y pantallas. Para hacerlo, utiliza el lenguaje de programación Arduino y el Software Arduino (IDE) ,
basado en Processing. Las placas cuentan con interfaces de comunicaciones en serie, incluido el bus serie
universal (USB) en algunos modelos, que también se utilizan para cargar programas desde computadoras
personales. Los microcontroladores se pueden programar usando los lenguajes de programación C y C ++,
usando una API estándar que también se conoce como el "lenguaje Arduino".

MANUAL DE COMO UTILIZAR ARDUINO EN PROTEUS

Primero que nada, Proteus no viene con una biblioteca Arduino incorporada, por lo que debemos instalarla
externamente. Con los siguientes pasos:

1. Descargue todos los archivos relacionados con la biblioteca de GitHub .

2. Extraer el archivo zip y navegar hasta Proteus-master \ Arduino \ Library.

3. Copiar ambos archivos y pegarlos en una de las siguientes rutas:


C: \ Archivos de programa \ Labcenter Electronics \ Proteus 8 Professional \ LIBRARY
4. Ahora, abrimos Proteus y verificamos si las bibliotecas de la placa Arduino están instaladas correctamente o no.

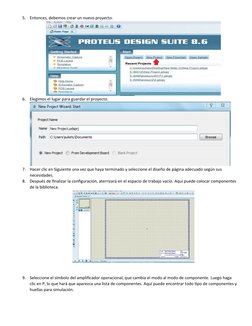

5. Entonces, debemos crear un nuevo proyecto.

6. Elegimos el lugar para guardar el proyecto.

7. Hacer clic en Siguiente una vez que haya terminado y seleccione el diseño de página adecuado según sus
necesidades.
8. Después de finalizar la configuración, aterrizará en el espacio de trabajo vacío. Aquí puede colocar componentes
de la biblioteca.

9. Seleccione el símbolo del amplificador operacional, que cambia el modo al modo de componente. Luego haga
clic en P, lo que hará que aparezca una lista de componentes. Aquí puede encontrar todo tipo de componentes y
huellas para simulación.

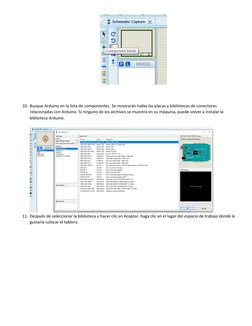

10. Busque Arduino en la lista de componentes. Se mostrarán todas las placas y bibliotecas de conectores
relacionadas con Arduino. Si ninguno de los archivos se muestra en su máquina, puede volver a instalar la
biblioteca Arduino.

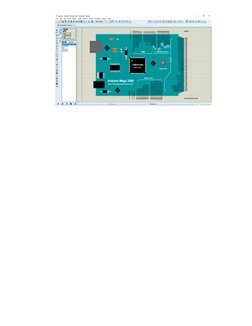

11. Después de seleccionar la biblioteca y hacer clic en Aceptar, haga clic en el lugar del espacio de trabajo donde le
gustaría colocar el tablero.
