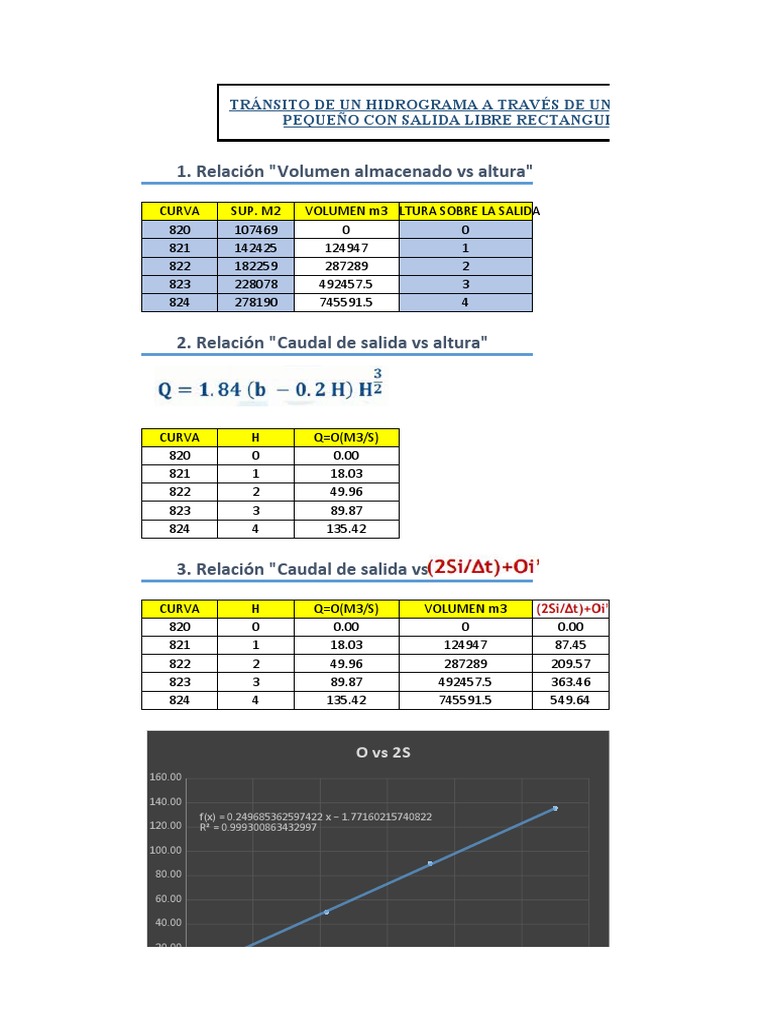

TRÁNSITO DE UN HIDROGRAMA A TRAVÉS DE UN EMBALSE

PEQUEÑO CON SALIDA LIBRE RECTANGULAR

1. Relación "Volumen almacenado vs altura"

CURVA SUP. M2 VOLUMEN m3 ALTURA SOBRE LA SALIDA


820 107469 0 0
821 142425 124947 1
822 182259 287289 2
823 228078 492457.5 3
824 278190 745591.5 4

2. Relación "Caudal de salida vs altura"

CURVA H Q=O(M3/S)
820 0 0.00
821 1 18.03
822 2 49.96
823 3 89.87
824 4 135.42

3. Relación "Caudal de salida vs

CURVA H Q=O(M3/S) VOLUMEN m3


820 0 0.00 0 0.00
821 1 18.03 124947 87.45
822 2 49.96 287289 209.57
823 3 89.87 492457.5 363.46
824 4 135.42 745591.5 549.64

O vs 2S
160.00

140.00
f(x) = 0.249685362597422 x − 1.77160215740822
120.00 R² = 0.999300863432997

100.00

80.00

60.00

40.00

20.00

0.00
0.00 100.00 200.00 300.00 400.00 500.00 600.00
60.00

40.00

20.00

0.00
0.00 100.00 200.00 300.00 400.00 500.00 600.00

4. Tránsito del caudal

i TIEMPO I(m3/s) Ii-1+li (2Si/ΔT)+Oi)


0 0 0 0 0.00
1 2 70 70 70.00
2 4 185 255 293.59
3 6 90 275 425.51
4 8 45 135 351.55
5 10 20 65 244.53
6 12 0 20 145.96
7 14 0 0 76.61
8 16 0 0 41.89
9 18 0 0 24.52
10 20 0 0 15.82
11 22 0 0 11.46
12 24 0 0 9.28
13 26 0 0 8.19
14 28 0 0 7.64
15 30 0 0 7.37
16 32 0 0 7.23
17 34 0 0 7.16
18 36 0 0 7.13
19 38 0 0 7.11
20 40 0 0 7.10
ÉS DE UN EMBALSE
CTANGULAR

b 10

600.00
600.00

ec5 ec6
O(m3/s) (2Si/ΔT)-Oi) 200
0.00 0.00
180
15.71 38.59
71.54 150.51 160
104.48 216.55 140
86.01 179.53 120
59.29 125.96
100
34.67 76.61
17.36 41.89 80
8.69 24.52 60
4.35 15.82
40
2.18 11.46
20
1.09 9.28
0.55 8.19 0
0 5 10 15 20 25 30 35 40 45
0.27 7.64
0.14 7.37
0.07 7.23
0.03 7.16
0.02 7.13
0.01 7.11
0.00 7.10
0.00 7.10
30 35 40 45
