Ing. José Arízaga MSc.

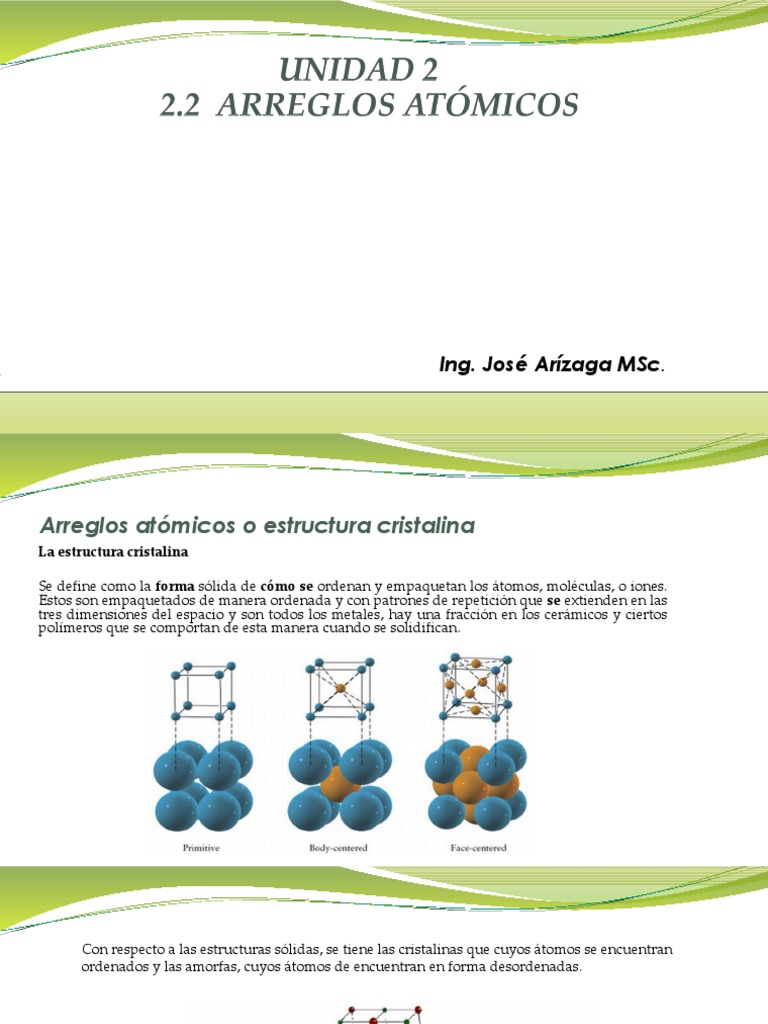

Arreglos atómicos o estructura cristalina

La estructura cristalina

Se define como la forma sólida de cómo se ordenan y empaquetan los átomos, moléculas, o iones.
Estos son empaquetados de manera ordenada y con patrones de repetición que se extienden en las
tres dimensiones del espacio y son todos los metales, hay una fracción en los cerámicos y ciertos
polímeros que se comportan de esta manera cuando se solidifican.
Con respecto a las estructuras sólidas, se tiene las cristalinas que cuyos átomos se encuentran
ordenados y las amorfas, cuyos átomos de encuentran en forma desordenadas.
Las Redes de Bravais o celdas unitarias, son paralelepípedos que constituyen la menor subdivisión de
una red cristalina que conserva las características generales de toda la retícula

Las 14
cedas
unitarias
 Parámetros de red
Describen el tamaño y forma de la red unitaria, incluye: dimensiones de las aristas (a,b,c), y
los ángulos entre estas (α, β, γ)

Número de Coordinación (NC)

Es el número de átomos, iones o moléculas que un átomo o ion central mantienen como sus
vecinos cercanos en un complejo de coordinación o un cristal. Puede variar desde 2 hasta 12,
siendo 6 el más común.
 o primitivo

Aunque los metales tienen celdas unitarias que son relativamente simples, en concepto, no
encontramos elementos metálicos con la red cúbica primitiva. Año 1974.
Fracción de espacio ocupada por átomos se la obtiene mediante
el factor de empaquetamiento (FEA)

𝟒 𝟒
𝟏∗ 𝝅𝑹³ 𝟏∗ 𝝅𝑹³
𝟑 𝟑 El 52% de la celda está ocupado
𝑭𝑬𝑨 = = = 0.52
𝒂³ (𝟐𝑹)³
 FEA = 0.68

NC = 8

𝒅² = a² + a² = a 𝟐
(𝟒𝑹)² = d² + a² = (a² + a²) + a²
(𝟒𝑹)² = 3a²

4𝑅
𝑎=
NOTA: Los 4R de la 3
diagonal de la celda 𝟒 𝟒
𝟐∗𝟑𝝅𝑹³ 𝟐∗𝟑𝝅𝑹³
son por los dos átomos 𝑭𝑬𝑨 = = 4𝑅 = 0.68 El 68% de la celda está ocupado
𝒂³ ( )³
3
 NOTA: Los 4R de la
diagonal de la cara de la
celda porque es 2R +R+R

4𝑅
𝑎=
2
𝟒 𝟒
𝟒∗𝟑𝝅𝑹³ 𝟒∗𝟑𝝅𝑹³
𝑭𝑬𝑨 = = 4𝑅 = 0.74 El 74% de la celda está ocupado
𝒂³ ( )³
2
 El 74% de la celda está ocupado

Estructura Hexagonal Compacta

𝟏 𝟏
* 12 + 3 + * 2 = 6 átomos
𝟔 𝟐

c/2 FEA = 0.74

baricentro
NC = 12
h
2 4
1 3 𝑉esfera = 6 ∗ 3
𝜋 𝑅³ 𝑉celda = 6* A base* altura
6 4 𝑉esfera = 6 ∗ 43 𝜋 (𝑎2)³ 𝑉celda = 6 ∗ 𝐴 ∗ 𝑐 = 6 ∗ (𝑎²4 3)*c
a= 2R 5h 𝑉celda = 3(𝑎²2 3)*c 𝑎2 2
R=a/2 𝑉esfera = 𝜋 𝑎³ 𝑉celda = 3𝑎³ 2 𝑐=
a 3
𝑐 2
h=a*cos 30°= a* 3 / 2 𝑉 𝑒𝑠𝑓𝑒𝑟𝑎 𝑎2 = ² + (3 ℎ)²
2
FEA = = 𝑐 2
𝑉 𝑐𝑒𝑙𝑑𝑎
Abase =bxh/2 = a*(a* 3 /4) 𝑎2 = ² + (3 a∗ 3 / 2)²
2
𝑐 1
Abase =a² 3 /4) FEA = 0.74 𝑎2 = ² + (3 a∗ 3)²
2
Resumen:
MATERIALES DE LAS REDES CISTALINAS
CONSTANTES
Ejercicio:
 Ejercicios:
1. Calcular la densidad y el FEA del Cu (FCC)
Datos: Pm (Cu)= 63.54 g/mol
Ra(Cu)= 0,1278 nm

𝑅: 𝛿 = 8,93 𝑔/𝑐𝑚ᵌ
𝑅: 𝐹𝐸𝐴 = =, 74 𝛿

2.- La densidad del potasio tiene una estructura BCC, es 0,855 g/cmᵌ. Su peso atómico es 39,09
g/mol. Calcular a) el parámetro reticular (a) y b) el radio atómico.
R: a=5,0856x10‾⁸ cm, Ra= 2,3103x10‾8 𝑐𝑚.

3.- La densidad del torio tiene una estructura FCC, es 11,72 g/cmᵌ. Su peso atómico es 39,09
g/mol. Obtenga el parámetro de red y el radio atómico del elemento
R: a=3,555x10‾⁸ cm, Ra= 1,7980x10‾8 𝑐𝑚.

4.- Resolver el tipo de estructura cúbica que presenta un material, cuya densidad es 2,6 g/cmᵌ y
su peso atómico es 87,62 g/mol y su parámetro de red es 6.0849 A.
R: 4 por tanto es FCC.
5.- Calcular la densidad teórica del cobre en g/cmᵌ sabiendo que tiene ratio atómico es 0,128 nm,
una estructura FCC y una masa atómica de 63,546g/mol.
R: 𝛿 = 8,8934 𝑔𝑟/𝑐𝑚ᵌ
6.- Calcular el radio de un átomo de Pd que tiene una estructura cristalina FCC, una densidad
12 g/cmᵌ y un peso atómico de 104,6 g/mol.
R: 𝑅𝑎 = 0,138 𝑛𝑚
7.- El novio tiene un radio atómico 1,340 A y una densidad de 8,57 gr/cmᵌ. Determinar si su
estructura cristalina es FCC o BCC
R: 𝑅𝑎 = 0,138 𝑛𝑚
8.- La red cúbica simple consiste en 8 esferas idénticas de radio r, todas en contacto, colocadas
en las esquinas de un cubo. a) ¿Cuál es el volumen de la celda unidad en ese empaquetamiento?
b) ¿Qué porcentaje de este volumen está ocupado realmente por las esferas?
R: a) V= 8 r3 b) 52,4 %
9.- Si el radio atómico del plomo vale 1,75 Å. Calcular el volumen de la celda unidad en
metros cúbicos. El Pb cristaliza en FCC.
R: 1,2 x10-28 m3
10.- El Au existe en forma de celda cúbica centrada en las caras y la longitud de la arista de
la celda unidad es 4,07 Å. Determine: a) el número de átomos presentes en la celda unidad del
oro, b) la densidad del oro. R: a) Z = 4 b) d = 19,4 g/cm3
11.- Se tiene una hoja de aluminio de 5 x10‾ᵌcm de espesor y 25 cm de lado (cuadrada) que
pesa 8,44 gr. La celda unitaria del Al es un cubo con lado a = 4,049 Å.
a) ¿Cuántas celdas unitarias hay en dicha hoja?
b) ¿Cuántos átomos están presentes?
c) ¿Cuántos átomos hay en cada celda unitaria?

R: 𝑎) 4,707 𝑥1022 𝑐𝑒𝑙𝑑𝑎𝑠

b) 1,88x10²ᵌ átomos
c) 4
12.. Calcular la densidad del vanadio (V) si su estructura cristalina es cúbica centrada en el
cuerpo (bcc), su radio atómico R=0.132 nm y su peso atómico 50.94 g/mol.
R: 𝛿 (V) = 5.97 g/cm3
13.- Determinar qué tipo de estructura cúbica presenta un metal con: a) a=3.6147 Å y R=1.28 Å
b) a=0.42906 nm y R=0.1858 nm
R a) FCC b) BCC
14.- Calcular el radio atómico del plomo (Pb) sabiendo que su estructura es cúbica con un
parámetro de red a= 4.9502 Å. Datos del Pb: peso atómico 207.2 g/mol, densidad 11.34 g/cm3.
R: Ra=1.75 Å
 ÍNDICES DE MILLER
Direcciones cristalinas
Los índices de Miller, en cristalografía, son los componentes de dirección de un vector
reducidos a mínimos enteros, son un juego de tres números que permiten identificar un sistema
de planos . Permite localizar puntos en la red mediante un sistema de coordenadas

Se representa por tres números enteros, entre corchetes, separados sin comas, en caso que
haya un número negativo, se designa con una raya sobre el número.

Direcciones cristalográficas:
 ÍNDICES DE MILLER
Direcciones cristalinas
Pasos:

1.- Elegir el origen de coordenadas

2.- Restar las coordenadas para obtener la longitud en las tres coordenadas ( destino – origen)
3.- Estos tres números se multiplican o se dividen por un factor común para eliminar las fracciones, y
además se simplifican
4.- Finalmente se escriben los tres números entre corchetes, sin separar por comas. Si hay negativos
poner una línea sobre el número.

Ejemplo:
 ÍNDICES DE MILLER
Direcciones cristalinas
Ejemplo:
 ÍNDICES DE MILLER
Direcciones cristalinas
Ejemplo:

Se tiene ahora la dirección: 0 3 1

Pasos:
1.- Escribir la dirección
2.- Dividir para el número mayor
3.- Elegir el origen de coordenadas, ver quien de ellos tiene índice negativo se empieza por ese eje.
 Planos cristalinos
Planos cristalográficos. ... Está definido por tres átomos no alineados en una red cristalina,
uniendo tres nudos en una celdilla, determinados por los índices de Miller. Se expresa entre
parentises y si un número es negativo se le pone el símbolo menos sobre él.
Pasos:
Pasos:
Ejemplo:

Hallar los índice del siguiente plano

Ejemplo:

Hallar los índice del siguiente plano

 Área = a x 4R a

4R

4R
 Ejercicio:
Encontrar los índice de Miller por la intersección en los ejes producido por el plano que se encuentra
con color rojo
Pasos:

C 1.- Mover el sistema de coordenadas a C

A 2.- Señalar la orientación de los ejes
3.- Hallar los puntos de intersección con el plano
B 3 2
(∝ )
4 3
4.- Invertir los puntos de intersección
4 3
(0 )
3 2
5.- Hallar el MCM, y multiplicar por todos los números
4 3
6* (0 )
3 2
6.- Índices de Miller es:
(0 8 9 )
Ejercicio:
 Ejercicios

1.- El Wolframio cristaliza en el sistema cúbico centrado con un parámetro de red a=316,48 pm y
densidad teórica DT=19300 Kg/mᵌ
Calcular:
a) Masa atómica. R: ma=
184,24g/mol
b) Volumen atómico. R: V = 9,546x10‾⁶mᵌ/mol
c) Radio atómico. R: Ra= 137,04
pm
d) Densidad atómica lineal en las direcciones <1 1 1>, <1 1 0> y <1 0 0>.
R: D< 111 > =3,6486x10⁹at/m, D< 100 > =3,1598x10⁹at/m, D< 110 > =2,2343x10⁹at/m
e) Densidad atómica superficial en los planos (1 1 1), (1 1 0) y (1 0 0).
R: D< 111 > =5,7643x10¹⁸at/m, D< 100 > =9,9841x10¹⁸at/m, D< 110 > =1,412x10¹⁹at/m
f) Número de átomos en 1 mᵌ
R: 6,3094x10²⁸ at/mᵌ
 Ejercicio:

2.- La celdilla elemental del Aluminio es cúbica centrada en las caras. Su masa atómica es 26.97
gr/mol y su densidad 2699 Kg/mᵌ
Calcular:
a) Masa de un átomo.
b) Número de átomos en 1 mg
c) Número de átomos y moles por mᵌ
d) Masa de una celdilla unidad.
e) Número de celdillas en 1 gr de metal.
f) Volumen y arista de la celdilla unidad.
g) Radio atómico.
h) Factor de empaquetamiento.
i) Densidad atómica lineal en las direcciones <1 1 0> y <1 1 1>.
j) Densidad atómica superficial en los planos (1 1 0) y (1 1 1).
PROBLEMA 5

PROBLEMA 6
