2.

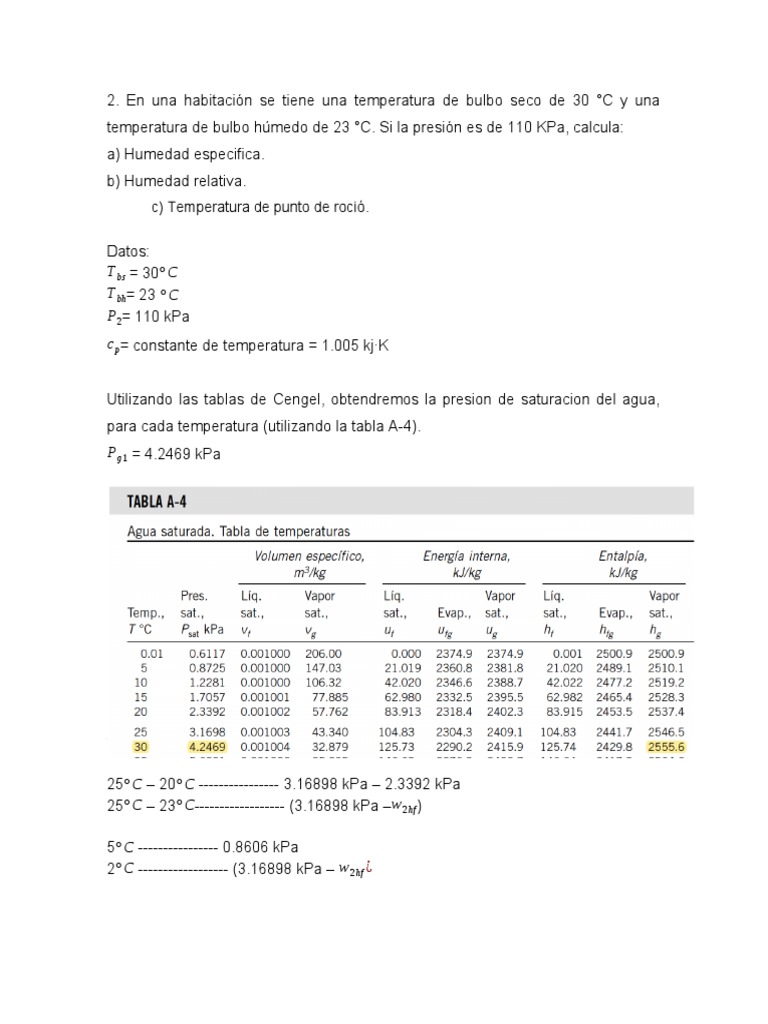

En una habitación se tiene una temperatura de bulbo seco de 30 °C y una

temperatura de bulbo húmedo de 23 °C. Si la presión es de 110 KPa, calcula:
a) Humedad especifica.
b) Humedad relativa.
c) Temperatura de punto de roció.

Datos:
T bs = 30° C
T bh= 23 ° C
P2= 110 kPa
c p= constante de temperatura = 1.005 kj∙K

Utilizando las tablas de Cengel, obtendremos la presion de saturacion del agua,

para cada temperatura (utilizando la tabla A-4).
Pg 1 = 4.2469 kPa

w 2 hf =

25° C – 20° C ---------------- 3.16898 kPa – 2.3392 kPa

25° C – 23° C------------------ (3.16898 kPa –w 2 hf )

5° C ---------------- 0.8606 kPa

2° C ------------------ (3.16898 kPa – w 2 hf ¿
 (2 ° C ∙ 0.8606 kPa)
w 2 hf =3.16898 kPa -
5° C
w 2 h fg = 2.8555 kPa

Tambein necesitamos interpolar para determinar:

h2 fg

25° C – 20° C ---------------- 2441.7 kJ/kg – 2453.7 kJ/kg

25° C – 23° C------------------ (2441.7 kJ/kg – h2 fg)

h2 fg = 2446.5 kJ/kg

Y por ultimo se interpola para determinar:

hf 2

25° C – 20° C ---------------- 104.83 kJ/kg – 83.915.7 kJ/kg

25° C – 23° C------------------ (104.83 kJ/kg – h f 2)

h f 2 = 94.464

Para calcular la humedad espeficifa utilizarmeos la siguiente formula:

c p ( T 2−T 1 ) +w 2 h2 fg
w1 =
hg −hf 2

Donde para poder determinar w 2

0.622∙ Pg 2 0.622∙(2.8555 kPa) 1.7761 kPa
w 2=
P 2−Pg 2
= = 107.144 5 kPa
110 kPa−2.8555 kPa

w 2= 0.01657 kg H 2 O / kg de aire seco

Despues se procede a sustituir en la formula para determinar w 1

kJ
1.005 kj∙ ° C ( 23° C−30 ° C ) +(0.01657)(2446.5 )
kg
w1 =
kJ
2555.6 −94.464 kJ /kg
kg
 −7.035+( 40.5385) 33. .5035¿ ¿
w1 = kJ == kJ
( 2462.136 ) (2462.136 )
kg kg

w 1 = 0.01361 kg H 2 O / kg de aire seco

Para calcular la humedad relativa se utilizara la siguiente formula:

w 1 ∙ P2
ϕ=
(0.622+ w1) Pg 1
0.01361∙ 110 kPa 1.4971
ϕ= =
( 0.622+ 0.01361 ) 4.2469 kPa 2.8692

ϕ = 0.5217 = 52.17%

Para determinar la Temperatura de punto de roció, se realiza lo siguiente:

Pv 1=ϕ1 ∙ Pg 1 = (0.5217)( 4.2469 kPa)

Pv 1=2.2156 kPa

Para conocer la temperatura de rocio, se debe de interpolar en la tabla de cengel,

conociendo la presion:
T PR=¿

20° C – 15° C ---------------- 2.3392 kPa – 1.7057 kPa

(20° C –T PR ¿---------------- 2.3392 kPa – 2.2156 kPa

T PR=¿19.0244 ° C

a) Humedad especifica. w 1 = 0.01361 kg H 2 O / kg de aire seco

b) Humedad relativa. ϕ =52.17%

c) Temperatura de punto de roció. T PR=¿19.0244 ° C
3. En una habitación a nivel del mar, con una temperatura de 21 °C y una
humedad relativa de 30% tiene los siguientes valores de (usa la carta
psicrométrica):
a) Humedad especifica.
La humedad específica se calcula a partir de la ecuación:
Pv =ϕ P g=ϕ P sat a 21°
P21 ℃ −2.3392 kPa 21℃ −20℃
=
3.1698 kPa−2.3392 kPa 25℃ −20 ℃

1 ℃ (0.8306 kPa)
P21 ℃ = + 2.3392kPa=2.5053 kPa
5℃

Pv = ( 0.30 )( 2.5053 kPa )=0.751 kPa

0.622 P v
ω=
P−Pv
0.622(0.751 kPa) kg de H 2 O
ω= =0.00464
101.3 kPa−0.751 kPa kg aire seco
b) Entalpia de aire seco.
h=ha +ω hv ≅ c p T +ω h g
h 21℃ −2537.4 kPa 21 ℃−20 ℃
=
2546.5 kPa−2537.4 kPa 25 ℃−20 ℃
kJ
1℃ (9.1 )
kg kJ kJ
h21 ℃ = +2537.4 =2539.22
5℃ kg kg
kJ kJ kJ
(
h= 1.005
kg ∙ ℃ ) (
( 21 ℃ ) + ( 0.00464 ) 2539.22
kg )
=32.90
kg de aire seco

c) Temperatura de bulbo húmedo

d) Temperatura de punto de roció.
e) Volumen especifico del aire seco en m3 /kg.
4. Repite el ejercicio 3 si ahora la habitación está en la CDMX a 27 °C y con una
humedad relativa de 48%.
La presión Atmosférica en la ciudad de México es de aproximadamente 585
mmHg que equivalen a 0.77 atm, equivalentes a su vez a 78.02 kPa [ CITATION
UNA18 \l 2058 ].

Paire =P−P v

Donde para calcular la presión de vapor:

P27 ℃ −3.1698 kPa 27 ℃−25℃

=
4.2469 kPa−3.1698 kPa 30 ℃−25 ℃

2 ℃ (1.0771 kPa)
P21 ℃ = +3.1698 kPa=3.6006 kPa
5℃

Pv =ϕ P sat 27 ℃ =( 0.48 ) ( 3.6006 kPa )=1.728 kPa

Paire =P−P v =78.02 kPa−1.728 Kpa=76.29 kPa

a) Humedad específica del aire
0.622 P v
ω=
P−Pv
0.622(1.728 kPa) kg de H 2 O
ω= =0.01408
78.02kPa−1.728 kPa kg aire seco
b) Entalpia por unidad de masa de aire seco.
h=ha +ω hv ≅ c p T +ω h g
kJ
h 27℃ −2546.5
kg 27 ℃ −25 ℃
=
kJ kJ 30 ℃ −25℃
2555.6 −2546.5
kg kg
kJ
2℃ (9.2 )
kg kJ kJ
h21 ℃ = + 2546.5 =2550.18
5℃ kg kg
kJ kJ kJ
(
h= 1.005
kg ∙ ℃ ) (
( 27 ℃ ) + ( 0.01408 ) 2550.18
kg )
=63.041
kg de aire seco
c) Temperatura de bulbo húmedo
De acuerdo a la carta psicrométrica con una temperatura de 27°C y la humedad
relativa de 48%, se traza línea en diagonal y paralela a las marcas de temperatura
de bulbo húmedo, al chocar con la línea de saturación encontramos la temperatura
de bulbo húmedo de 18.95°C.

d) Temperatura de punto de roció.

T pr =T sat a Pv
T sata Pv −15 ℃ 1.728 kPa−1.7057 kPa
=
20 ℃−15 ℃ 2.3392 kPa−1.7057 kPa

(0.0223 kPa)(5 ℃ )
T sat a Pv =T pr = +15 ℃=15.17 ℃
0.6335 kPa

e) Volumen especifico del aire seco en m3 /kg.

Calculadora en línea para estimar propiedades psicométricas, con datos de
HR=48%, temperatura de 27°C y altura de la CDMX [ CITATION Uni199 \l 2058 ]
