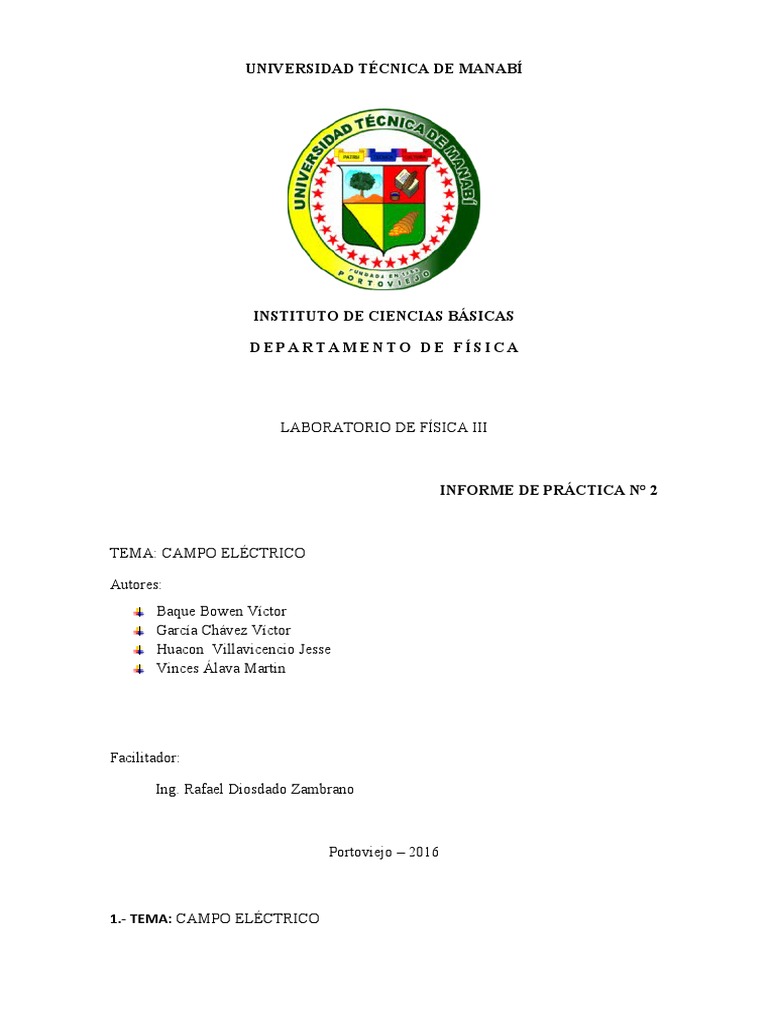

UNIVERSIDAD TÉCNICA DE MANABÍ

INSTITUTO DE CIENCIAS BÁSICAS

DEPARTAMENTO DE FÍSICA

LABORATORIO DE FÍSICA III

INFORME DE PRÁCTICA N° 2

TEMA: CAMPO ELÉCTRICO

Autores:
Baque Bowen Víctor
García Chávez Víctor
Huacon Villavicencio Jesse
Vinces Álava Martin

Facilitador:

Ing. Rafael Diosdado Zambrano

Portoviejo – 2016

1.- TEMA: CAMPO ELÉCTRICO

2.-RESUMEN Victor Garcia

3.-OBJETIVOS

3.1.-OBJETIVO GENERAL

Afianzar la teoría del campo eléctrico al finalizar mediante el desarrollo experimental.

3.2.-OBJETIVO ESPECÍFICO

 Analizar el campo eléctrico de placas paralelas.

 Estudiar el comportamiento del potencial y el campo.

 Observar las líneas equipotenciales y las líneas de campo.

4.-INFORMACION TEORICA

Campo eléctrico

El campo eléctrico se define como la fuerza eléctrica por unidad de carga. La dirección
del campo se toma como la dirección de la fuerza que ejercería sobre una carga
positiva de prueba. El campo eléctrico esta dirigido radialmente hacia fuera de una
carga positiva y radialmente hacia el interior de una carga puntual negativa.

Dirección del campo eléctrico

• Para averiguar de forma experimental si existe un campo eléctrico en un punto

se coloca un cuerpo con carga en ese punto

• El campo eléctrico siempre apunta alejándose del punto con mayor carga
(positivo) hacia el de menor carga (negativo)

Líneas de campo y líneas equipotenciales.

• Las líneas del campo eléctrico permiten visualizar los campos, son rectas o
curvas trazadas de modo que su tangente en un punto tenga la dirección del
campo

• líneas equipotenciales son las que se forman uniendo los puntos donde el
potencial es igual

Campo eléctrico de placas paralelas.

Si dos placas conductoras paralelas cargadas de forma opuestas, las tratamos como
planos infinitos (despreciando los bordes), se puede usar la ley de Gauss para calcular
el campo eléctrico entre las placas. Suponiendo que las placas están en equilibrio con
un campo eléctrico cero en el interior de los conductores, entonces se puede usar el
resultado de una superficie conductora cargada:

Esto es también consistente con el tratamiento de las placas de cargas como dos
láminas de cargas con campo eléctrico

El campo eléctrico se mantiene constante

La energía potencial aumenta si la carga de prueba se desplaza en dirección opuesta a

la fuerza y disminuye si se desplaza en la misma dirección

Conforme la carga se desplaza la fuerza ejercida es la misma

5.-MATERIALES Y EQUIPO

 Fuente de 6V.

 Placas de Cobre y Zinc.

 Voltímetro.

 Recipiente con agua.

6.-PROCEDIMIENTO Victor Baque

7.-TABULACION DE DATOS:

1. Desplazar el polo positivo del voltímetro a lo largo del recipiente; Registrar

en la tabla cómo varia el potencial (Voltaje) y el nombre de las líneas
 2. Desplazar el polo positivo del voltímetro a lo ancho del recipiente;
Registrar en la tamba cómo varia el potencial (voltaje) y el nombre de
estas líneas;

Tabla 1 – Variación del campo con el desplazamiento

Dirección Cambia/ No Cambia Nombre de las líneas
A lo largo del Si cambia Líneas de campo
recipiente
A lo ancho del No cambia Equipotencial
recipiente

3. Medir y registrar el voltaje que indica el voltímetro en los puntos

señalados para la medición según la tabla 2 para las placas de cobre y
luego para las placas de zinc;
4. Calcular y registrar el valor de intensidad del Campo E como la relación
entre lña diferencia entre de potencial entre dos puntos (variación delñ
voltaje ∆ U =Uab=Ub−Ua ¿ y la distancia que los separa como se
muestra en la expresión siguiente:

∆ U U n+1−U n
E= = =1 … 5 ;
∆x x n+1−x n

Zinc

2.79−1.93 3.42−2.79
E 1= =41.5 V /mE2= =33 V /m
0.03−0.01 0.05−0.03

4.04−3.42
E3 = =31V /m
0.07−0.05

2.79−1.93
E 4= =33.5 V /m
0.09−0.07

Cobre

2.30−1.54
E 1= =38 V /m
0.03−0.01

2.97−2.30
E 2= =33.5 V /m
0.05−0.03

3.80−2.97
E3 = =41.5 V /m
0.07−0.05
 4.64−3.38
E 4= =42V /m
0.09−0.07

5. Obtener y registrar un promedio del valor de la intensidad del campo

eñéctrico para cada uno de los casos estudiados usando la siguiente
expresión;
n

∑ Ei E1 +…+ Ei +…+ E5
E prom = i=1 = ; n=4
n n

41.5+33+31+33.5 139
E promZn = = =34.75 V /m
4 4
38+ 35+41.5+ 42 156.5
E promCu = = =39.125 V /m
4 4

Tabla 2 – Resultados de la medición del voltaje en los puntos establecidos

Puntos 1 2 3 4 5
Distancia x, m 0.01 0.03 0.05 0.07 0.09
Placas de Cobre
Voltaje Uab, V 1.51 2.30 2.97 3.80 4.64 Prom.E, V/m
Intensidad E, V/m 38 35.5 41.5 42 34.75
Placas de Zinc
Voltaje Uab, V 1.93 2.76 3.42 4.04 4.41 Prom.E, V/m
Intensidad E, V/m 41.5 33 31 33.5 39.125

6. Mediante los datos obtenidos en tabla 2 obtener una gráfica de la

variación del voltaje Uab las placas de cobre y las placas de zinc con la
distancia x en hoja milimetrada;
 7. Encontrar la intensidad del campo generado por las placas de cobre y zinc
con la fórmula de la pendiente m de sus respectivas rectas ( gráficas);
∆ E Cu 4.64−1.54
m Cu = : =38.75
∆ x 0.09−0.01
∆ EZn 4.71−1.96
m Zn = : =34.375
∆ x 0.09−0.01

8. Comparar y analizar los valores del campo obtenidos;

Tabla 3 – Intensidad del campo eléctrico (comparación de resultados)

Placas de Cobre
Promedio E, V/m 34.75
Pendiente m cu , V /m 38.75
Placas de Zinc
Promedio E, V/m 39.125
m
Pendiente Zn , V /m 34.375

8.- GRÁFICAS

Gráfica de la variación del voltaje Uab las placas de cobre y las placas de zinc con la distancia x

4.5

3.5

3
Cu voltaje Uab , V
Voltaje

2.5 Zn vontaje Uab, V

1.5

0.5

0
0.01 0.03 0.05 0.07 0.09

Gráfica 1
Análisis de la gráfica 1: En este gráfico tenemos la variación de voltaje con Uab con las
placas de cobre y zinc con respecto a la distancia x, calculado por medio del registro
del valor del voltaje que indicó el voltímetro en los puntos señalados.

9.-RESPUESTAS A LAS PREGUNTAS PLANTEADAS

PREGUNTAS:

1. ¿Con qué fenómeno físico se asocia el fenómeno del campo eléctrico

E? Explique su respuesta;
2. Describa el principio que rige a cada fenómeno expuesto en la
pregunta anterior;
3. Al desplazar la carga q a través del campo ¿Cómo varía la fuerza
F(F=Eq) del campo eléctrico E?
4. ¿A que se conoce como líneas de fuerza del campo eléctrico E y cómo
están dispuestas (qué dirección toman) entre las cargas positiva y
negativa?;
5. ¿A qué se conoce como líneas o superficies equipotenciales del campo
eléctrico E y cómo están dispuestas (qué dirección toman) entre las
cargas positiva y negativa?;
6. Al desplazarse la carga q desde el punto con menos cargas (-) al punto
con mayor carga (+), la intensidad del campo eléctrico E ¿se mantiene,
aumenta o disminuye? Explique su respuesta;
7. Al desplazarse la carga q desde el punto con menos cargas (-) al punto
con mayor carga (+), la energía potencial (el potencial eléctrico U) ¿se
mantiene, aumenta o disminuye? Explique su respuesta;
8. ¿Con qué nombre se lo conoce a la diferencia de potencial
∆ U =Uab=Ub−Ua ¿ entre dos puntos de un campo eléctrico?;
9. Describa cómo desde la gráfica se puede ver la variación del campo
eléctrico E ¿se mantiene, aumenta o disminuye? (vea la respuesta a la
pregunta 6)

10.-CONCLUCIONES Huacon Jesse

11.-Bibliografía.
  HyperPhysics.” Campo Eléctrico”, link:http://hyperphysics.phy-
astr.gsu.edu/hbasees/electric/elefie.html
 HyperPhysics.” Campo Eléctrico: Placas Paralelas”, link:http://hyperphysics.phy-
astr.gsu.edu/hbasees/electric/elesht.html#c2
 Seman
 YOUNG, HUGNH D. y ROGER A. FREEDMAN (2009) Física Universitaria con física
moderna, volumen 2. Decimosegunda Editorial (pág 281-282) Pearson
Educación, México.

12.-ANEXOS

Ilustración 1 Midiendo y registrando el voltaje que indica que voltímetro en los

puntos señalados con la placa de cobre.
Ilustración 2Midiendo y registrando el voltaje que indica que voltímetro en los
puntos señalados con la placa de Zinc.
