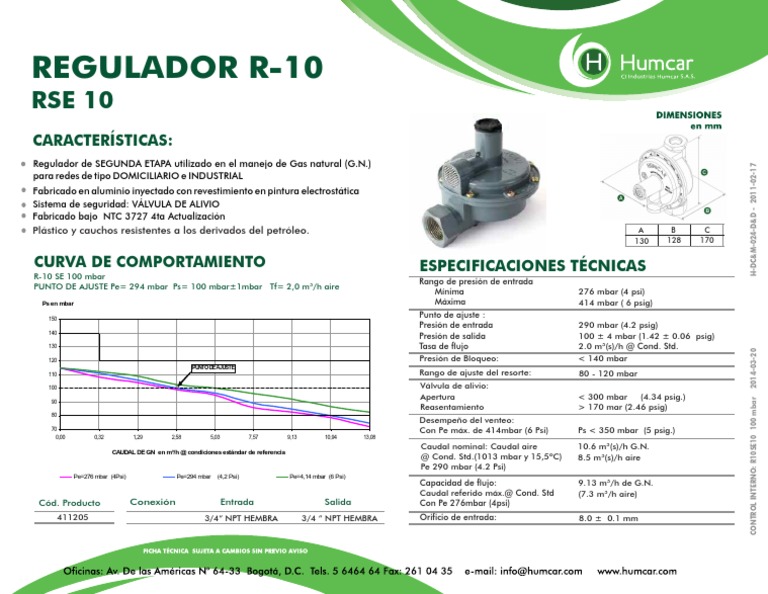

REGULADOR R-10

RSE 10
CARACTERÍSTICAS:
Regulador de SEGUNDA ETAPA utilizado en el manejo de Gas natural (G.N.)

H-DC&M-024-D&D - 2011-02-17
para redes de tipo DOMICILIARIO e INDUSTRIAL
Fabricado en aluminio inyectado con revestimiento en pintura electrostática
Sistema de seguridad: VÁLVULA DE ALIVIO
Fabricado bajo NTC 3727 4ta Actualización
Plástico y cauchos resistentes a los derivados del petróleo. A B C
130 128 170

CURVA DE COMPORTAMIENTO ESPECIFICACIONES TÉCNICAS

R-10 SE 100 mbar
Rango de presión de entrada
PUNTO DE AJUSTE Pe= 294 mbar Ps= 100 mbar±1mbar Tf= 2,0 m³/h aire
Mínima 276 mbar (4 psi)
Ps en mbar Máxima 414 mbar ( 6 psig)
150 Punto de ajuste :
Presión de entrada 290 mbar (4.2 psig)
140
Presión de salida 100 ± 4 mbar (1.42 ± 0.06 psig)
130 Tasa de flujo 2.0 m³(s)/h @ Cond. Std.

2014-03-20
120 Presión de Bloqueo: < 140 mbar
PUNTO DE AJUSTE
110 Rango de ajuste del resorte: 80 - 120 mbar
100 Válvula de alivio:
Apertura < 300 mbar (4.34 psig.)

CONTROL INTERNO: R10SE10 100 mbar

90
Reasentamiento > 170 mar (2.46 psig)
80
Desempeño del venteo:
70 Con Pe máx. de 414mbar (6 Psi) Ps < 350 mbar (5 psig.)
0,00 0,32 1,29 2,58 5,03 7,57 9,13 10,94 13,08
Caudal nominal: Caudal aire 10.6 m³(s)/h G.N.
CAUDAL DE GN en m³/h @ condiciones estándar de referencia
@ Cond. Std.(1013 mbar y 15,5ºC) 8.5 m³(s)/h aire
Pe 290 mbar (4.2 Psi)
Pe=276 mbar (4Psi) Pe=294 mbar (4,2 Psi) Pe=4,14 mbar (6 Psi)
Capacidad de flujo: 9.13 m³/h de G.N.
Caudal referido máx.@ Cond. Std (7.3 m³/h aire)
Cód. Producto Conexión Entrada Salida Con Pe 276mbar (4psi)
411205 3/4“ NPT HEMBRA 3/4 “ NPT HEMBRA Orificio de entrada: 8.0 ± 0.1 mm
