U.A.J.M.S.

LABORATORIO DEL DEPARTAMENTO DE FISICA

-----------------------------------------------------------------------------------------------------------------------------------------------

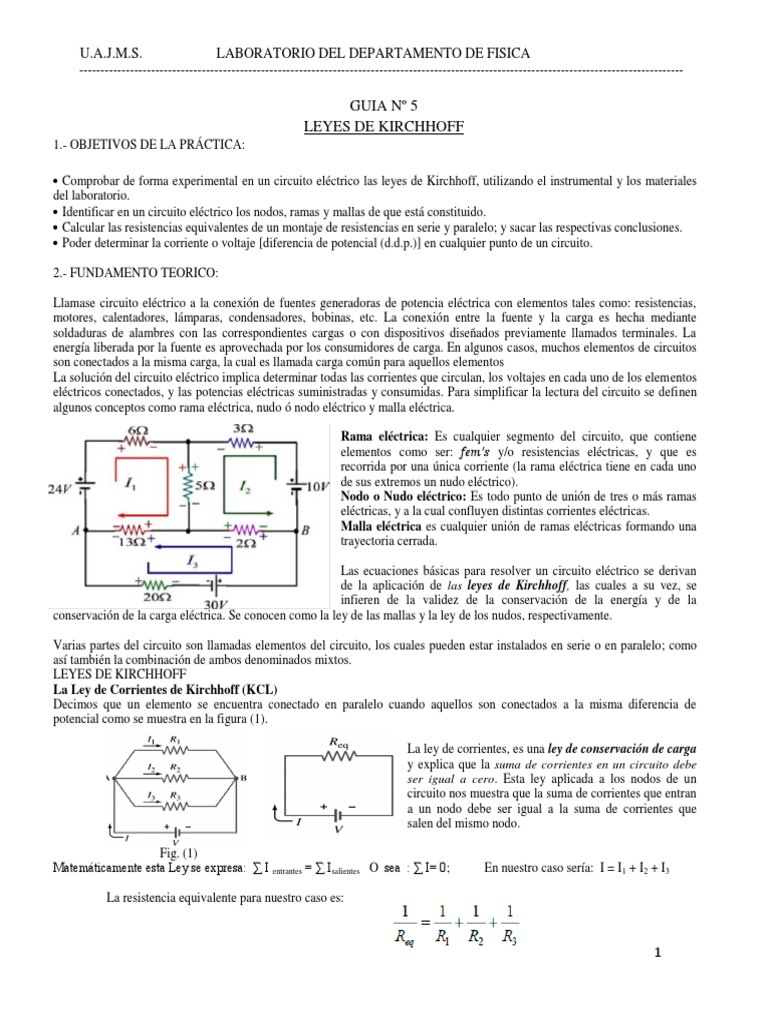

GUIA Nº 5
LEYES DE KIRCHHOFF
1.- OBJETIVOS DE LA PRÁCTICA:

 Comprobar de forma experimental en un circuito eléctrico las leyes de Kirchhoff, utilizando el instrumental y los materiales
del laboratorio.
 Identificar en un circuito eléctrico los nodos, ramas y mallas de que está constituido.
 Calcular las resistencias equivalentes de un montaje de resistencias en serie y paralelo; y sacar las respectivas conclusiones.
 Poder determinar la corriente o voltaje [diferencia de potencial (d.d.p.)] en cualquier punto de un circuito.

2.- FUNDAMENTO TEORICO:

Llamase circuito eléctrico a la conexión de fuentes generadoras de potencia eléctrica con elementos tales como: resistencias,
motores, calentadores, lámparas, condensadores, bobinas, etc. La conexión entre la fuente y la carga es hecha mediante
soldaduras de alambres con las correspondientes cargas o con dispositivos diseñados previamente llamados terminales. La
energía liberada por la fuente es aprovechada por los consumidores de carga. En algunos casos, muchos elementos de circuitos
son conectados a la misma carga, la cual es llamada carga común para aquellos elementos
La solución del circuito eléctrico implica determinar todas las corrientes que circulan, los voltajes en cada uno de los elementos
eléctricos conectados, y las potencias eléctricas suministradas y consumidas. Para simplificar la lectura del circuito se definen
algunos conceptos como rama eléctrica, nudo ó nodo eléctrico y malla eléctrica.

Rama eléctrica: Es cualquier segmento del circuito, que contiene

elementos como ser: fem’s y/o resistencias eléctricas, y que es
recorrida por una única corriente (la rama eléctrica tiene en cada uno
de sus extremos un nudo eléctrico).
Nodo o Nudo eléctrico: Es todo punto de unión de tres o más ramas
eléctricas, y a la cual confluyen distintas corrientes eléctricas.
Malla eléctrica es cualquier unión de ramas eléctricas formando una
trayectoria cerrada.

Las ecuaciones básicas para resolver un circuito eléctrico se derivan

de la aplicación de las leyes de Kirchhoff, las cuales a su vez, se
infieren de la validez de la conservación de la energía y de la
conservación de la carga eléctrica. Se conocen como la ley de las mallas y la ley de los nudos, respectivamente.

Varias partes del circuito son llamadas elementos del circuito, los cuales pueden estar instalados en serie o en paralelo; como
así también la combinación de ambos denominados mixtos.
LEYES DE KIRCHHOFF
La Ley de Corrientes de Kirchhoff (KCL)
Decimos que un elemento se encuentra conectado en paralelo cuando aquellos son conectados a la misma diferencia de
potencial como se muestra en la figura (1).

La ley de corrientes, es una ley de conservación de carga

y explica que la suma de corrientes en un circuito debe
ser igual a cero. Esta ley aplicada a los nodos de un
circuito nos muestra que la suma de corrientes que entran
a un nodo debe ser igual a la suma de corrientes que
salen del mismo nodo.

Fig. (1)
Matemáticamente esta Ley se expresa: ∑ I entrantes = ∑ Isalientes O sea : ∑ I= 0; En nuestro caso sería: I = I1 + I2 + I3

La resistencia equivalente para nuestro caso es:

1
 U.A.J.M.S. LABORATORIO DEL DEPARTAMENTO DE FISICA
-----------------------------------------------------------------------------------------------------------------------------------------------

La Ley de Voltajes de Kirchhoff (KVL)

Cuando los elementos son conectados uno después de otro, tal que la corriente que pasa a través de cada uno de elementos es la
misma, se dice que los elementos se encuentran en serie, como se muestra en la figura.
La ley de voltaje es una ley de conservación del campo
electroestático de los circuitos y explica que la suma de voltajes
alrededor de una malla cerrada debe ser igual a cero.

∑ εi -∑(Ii*Ri) = 0 o también: ∑ εi = ∑ (Ii * Ri)

En nuestro caso: V = V1 + V2 + V3
Fig.(2) La resistencia equivalente para nuestro caso es: R eq = R1 + R2 +R3 = ∑ Ri

3.- MATERIALES UTILIZADOS:

-Fuente de poder regulable.-Resistores de distintos valores y distinto tipo.- Amperímetros y Voltímetros (o multímetros usados
como tales).- Soportes y conectores. - Cables de conexión.

4.- DESCRIPCION DE LA PRÁCTICA:

Parte 1: Comprobar las leyes de Kirchhoff empleando circuito paralelo

a. Seleccione las resistencias (R1, R2 y R3) Teniendo en cuenta sus valores

nominales, arme el circuito de la figura (1); Calcule la resistencia
equivalente del circuito de la figura (1) y consigne el resultado en tabla 1.
b. Utilizando el multímetro como óhmetro ajustando la escala de acuerdo a
los valores nominales, Mida la resistencia equivalente. Compare con el
esperado teóricamente, consígnelo en la tabla 1.
c. Determine el máximo valor del Voltaje que se debe aplicar a cada
resistor, de acuerdo a los valores nominales y los valores medidos de los
resistores y consígnelo en la tabla 1.
d. Arme el circuito de la figura (3) y previamente a energizar el circuito,
se debe tomar en cuenta de la tabla 1. el menor de los valores del voltaje Figura (3)
teórico calculado (VTi); se sugiere tomar como máximo valor leído en el voltímetro del circuito el 80% de éste valor es
decir; V= 0.8 (VTi ) para proteger los componentes.
e. Calcule la corriente teórica IT y las corrientes nominales I1, I2 y I3 del circuito aplicando la ley de Ohm (I1=V/R1, I2=V/R2 e
I3=V/R3). Consígnelas en la tabla2 a.
f. Utilizando el multímetro como amperímetro ajustando la escala. Medir la corriente Total IT y las corrientes I1, I2 y I3 en
cada una de las resistencias. Sume estos valores y consigne los datos en la tabla2 b. compárelos con los valores de
corrientes de la tabla2 a, y saque conclusiones

Parte 2: Comprobar las leyes de Kirchhoff empleando circuitos serie

a. Seleccione las resistencias (R1, R2 y R3) Teniendo en cuenta sus valores

nominales, arme el circuito de la figura (2); Calcule la resistencia
equivalente del circuito de la figura (2) y consigne el resultado en tabla 3.
b. Utilizando el multímetro como óhmetro ajustando la escala de acuerdo a
los valores nominales, Mida la resistencia equivalente. Compare con el
esperado teóricamente, consígnelo en la tabla 3.
c. Determine el máximo valor de corriente que se debe aplicar al circuito de
acuerdo a los valores nominales de los resistores y consígnelo en la tabla 3.
d. Arme el circuito de la figura (4) y Calcule la corriente teórica y las caídas Figura (4)

de voltajes Nominales V1, V2 y V3 del circuito aplicando la ley de Ohm (V1=IR1, V2=IR2 y V3=IR3). Consígnelas en la tabla3a.

2
 U.A.J.M.S. LABORATORIO DEL DEPARTAMENTO DE FISICA
-----------------------------------------------------------------------------------------------------------------------------------------------

e. Utilizando el multímetro como voltímetro. Medir la caída de voltajes en cada una de las resistencias V1, V2 y V3. Sume estos
valores y compárelos con el voltaje entregado por la batería (V T). consigne los datos en la tabla3b.
f. Graficar para ambos casos (serie y paralelo) las Potencias de Disipación (Pd) y saque sus conclusiones de su
comportamiento.
5.- VALORES MEDIDOS Y CALCULADOS:

CIRCUITO PARALELO: Con los valores nominales de los resistores, se deben calcular las corrientes y tensiones máximas
correspondientes a cada uno de ellos. Tabla 1

VALORES Resistencia Corriente Nominal Voltaje Teórico Calculado Resistencia

Nominales de Fábrica Nominal (Ω) (A) VTi= INi*RM Medida RM (Ω)
R1 = I N1= R1 =
R2 = IN2= R2 =
R3 = IN3= R3 =
Req= INT= Req =

CIRCUITO PARALELO CÁLCULOS TEÓRICOS

 Tomar como máximo valor leído en el voltímetro del circuito el 80% de éste valor es decir; Vmax= 0.8 (VTi ) para proteger los
componentes.
 La Corriente total: IT = I1 + I2 + I3
Tabla 2 a:

Voltaje ideal (V) Resistencias Resistencia Corriente Total Corrientes tomadas por los
Nominales(Ω) Equivalente entregada a los resistores
Req(Ω) Resistores (A) (A)
R1 = I1 =
4Vol IT = 4vol./ Req(Ω)
R2 = I2 =
R3 = IT = ……A I3 =
R1 = I1 =
3 vol IT = 3vol./ Req(Ω)
R2 = I2 =
IT = ……A
R3 = I3 =

R1 = IT = 2vol./ Req(Ω) I1 =

2 Vol R2 = I2 =

R3 = IT = ……A I3 =

CIRCUITO PARALELO DATOS MEDIDOS

 Tomar las lecturas de los instrumentos del circuito armado como en la figura 3.
 Tomar el mismo valor de Voltaje para el valor Calculado en la tabla anterior
Tabla 2b:

Voltaje Medido Resistencia Resistencia Corriente Total Medida Corrientes Medida en los
(V) medida(Ω) Equivalente (A) resistores
Medida(Ω) (A)
R1 = I1 =
4Vol IT = …..A
R2 = I2 =
R3 = I3 =

3
U.A.J.M.S. LABORATORIO DEL DEPARTAMENTO DE FISICA
-----------------------------------------------------------------------------------------------------------------------------------------------

R1 = I1 =
3 vol
R2 = IT = …..A I2 =

R3 = I3 =

R1 = I1 =

2 Vol R2 = IT = ……. A I2 =

R3 = I3 =

 Comparar los valores de corriente calculados, con los medidos y sacar las respectivas conclusiones, y
recomendaciones.

CIRCUITO SERIE:

 Con los valores nominales y medidos de los resistores, se deben calcular las corrientes máximas correspondientes a cada
uno de ellos. (tomar la menor de todas ITN(*)).
 Con el óhmetro se miden el valor de los resistores en forma individual y luego su Requivalente como: Req = R1+R2+R3.

Tabla 3. .
VALOR Nominal Resistencia Corriente Nominal Voltaje Teórico Resistencia
de Fábrica Nominal (Ω) (A) Calculado Medida RM
VTi = ITN*RM (Ω)
R1 = I N1= RM1=
R2 = IN2= RM2 =
R3 = IN3= RM3 =
Req= INT = …... (*) VTi =…...V. RMeq =

CIRCUITO SERIE CÁLCULOS TEÓRICOS

 Tomar como máximo valor de la corriente del circuito el 80% del valor mínimo de todas las corrientes calculadas en la
tabla3,( (Imax= 0.8*INT) para proteger los componentes.
 El Voltaje total será: VT = V1 + V2 + V3 Tabla 3 a

Corriente Resistencias Resistencia Voltaje Total Caída de Voltajes

ideal (A) Nominales(Ω) Equivalente entregada a los en los resistores
Req(Ω) Resistores (V) (V)
R1 = V1 = …..(A)*….Ω=
VT = ….(A)*…Req(Ω) …..V
R2 = V2 = …..(A)*….Ω=
VT = ……..Voltios …..V
R3 = V3 = …..(A)*….Ω=
…..V
R1 = V1 = …..(A)*….Ω=
VT = ….(A)*……Ω …..V
R2 = V2 = …..(A)*….Ω=
VT = ……..Voltios …..V
R3 = V3 = …..(A)*….Ω=
…..V
R1 = VT = ….(A)*……Ω V1 = …..(A)*….Ω=
…..V
R2 = V2 = …..(A)*….Ω=
…..V
R3 = VT = ……..Voltios V3 = …..(A)*….Ω=
…..V

4
U.A.J.M.S. LABORATORIO DEL DEPARTAMENTO DE FISICA
-----------------------------------------------------------------------------------------------------------------------------------------------

CIRCUITO SERIE DATOS MEDIDOS

 Tomar las lecturas de los instrumentos del circuito armado como en la figura 4.
 Tomar el mismo valor de Corriente para el valor Calculado en la tabla anterior

Tabla 3 b.
Corriente Resistencias Resistencia Voltaje Total Caída de Voltajes Medida
Medida (A) Medidas(Ω) Equivalente Medida en los en los resistores
Medida Req(Ω) Resistores (V) (V)
R1 = V1 = ………. V
…….A
R2 = V2 = ………. V
VT = …….Voltios
R3 = V3 = ………. V
R1 = V1 = ………. V
…….A
R2 = V2 = ………. V
VT = …….Voltios
R3 = V3 = ………. V
R1 = V1 = ………. V
…….A R2 = VT = …… Voltios V2 = ………. V
R3 = V3 = ………. V

 Comparar los valores de Voltaje calculados, con los medidos y sacar las respectivas conclusiones, y
recomendaciones.

TABLAS COMPARATIVAS DE VALORES CALCULADOS Y VALORES MEDIDOS

CIRCUITO PARALELO CIRCUITO SERIE

E%=Ic-Im E%=Vc-Vm
I(calculada) I(medida) Ic V(calculado) V(medido) Vc
Ic (A) Im(A) Vc (voltios) Vm(voltios)

Graficar para ambos casos (serie y paralelo) las Potencias de Disipación (Pd) con los datos de las tablas de los
valores medidos y saque sus conclusiones de su comportamiento.

6.- CUESTIONARIO:

1. Muchos electrodomésticos están diseñados para que operen al mismo potencial (voltaje), ¿Cómo deben conectarse
los mismos, en un circuito eléctrico domiciliario? y que es lo que varía?;realice un esquema.
2. Justifique porque? Se debilitan las luces de un coche cuando se acciona el arranque?.
3. Las luces de algunos árboles navideños tienen la propiedad de que , cuando una de ellas se quema, todas las demás se
apagan; mientras que en otros casos solo se apaga la lámpara fundida, justifique la diferencia en función del tipo de
circuito empleado y realice el circuito correspondiente.
4. Describa que entiende por divisor de tensión y divisor de corriente; realice los circuitos correspondientes; e indique
sus características principales de los mismos.
5. ¿Qué condiciones se deben cumplir para conectar varias 3 baterías en serie?, y 3 en paralelo?;¿cómo serían sus
potencias totales en cada conexión? Dé un ejemplo de aplicación.
6. En los ensayos de laboratorio con circuitos, que precaución se debe tomar para que los componentes que intervienen
en los mismos no se quemen?, justifique su respuesta.
7. ¿Qué valor debe tener la R equivalente de un circuito paralelo con respecto a los valores de los resistores que
conforman el circuito? Dé un ejemplo de aplicación.
