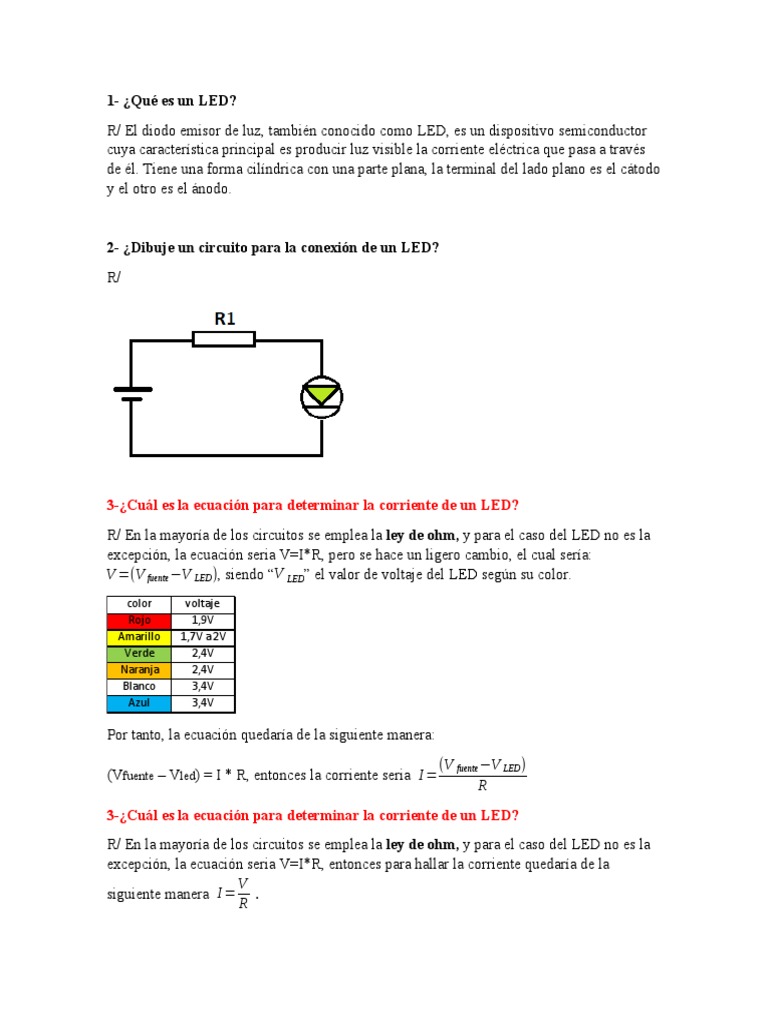

1- ¿Qué es un LED?

R/ El diodo emisor de luz, también conocido como LED, es un dispositivo semiconductor

cuya característica principal es producir luz visible la corriente eléctrica que pasa a través
de él. Tiene una forma cilíndrica con una parte plana, la terminal del lado plano es el cátodo
y el otro es el ánodo.

2- ¿Dibuje un circuito para la conexión de un LED?

R/

3-¿Cuál es la ecuación para determinar la corriente de un LED?

R/ En la mayoría de los circuitos se emplea la ley de ohm, y para el caso del LED no es la
excepción, la ecuación seria V=I*R, pero se hace un ligero cambio, el cual sería:
V =(V fuente −V LED ), siendo “V LED” el valor de voltaje del LED según su color.
color voltaje
Rojo 1,9V
Amarillo 1,7V a 2V
Verde 2,4V
Naranja 2,4V
Blanco 3,4V
Azul 3,4V

Por tanto, la ecuación quedaría de la siguiente manera:

(V fuente −V LED )
(Vfuente – Vled) = I * R, entonces la corriente seria I =
R
3-¿Cuál es la ecuación para determinar la corriente de un LED?
R/ En la mayoría de los circuitos se emplea la ley de ohm, y para el caso del LED no es la
excepción, la ecuación seria V=I*R, entonces para hallar la corriente quedaría de la
V
siguiente manera I = .
R
(MAMAKI Y PAPEDRO, coloque dos respuestas porque no estoy del todo seguro, donde
sea que busco aparece lo del voltaje de los leds y etc.…y solo hablan sobre como hallar la
resistencia del LED, entonces haciendo el despeje sencillo llegue a la ecuación de la
primera respuesta… pero como es la primera vez que veo eso del voltaje umbral del LED y
etc … pues :V preferí mejor colocar dos respuestas, ustedes escojan cual les parece mas
acertada … disculpen la molestia)
4- ¿Qué pasaría con un LED si se conecta directo a la fuente sin resistencia?
R/ Si el LED es conectado directamente a la fuente es posible que se queme, ya que como
no hay ningún elemento que limite la corriente que circula a través del LED, excede su
corriente máxima y se puede quemar.
5- ¿De qué depende la intensidad luminosa de un LED?
R/ La intensidad luminosa de un LED, depende de la corriente y la temperatura del LED.
La luminosidad del LED ira aumentando a medida que vayamos incrementando la
corriente, pero debemos tener en cuenta el limite que soporta el LED.
6- ¿Cuál es el voltaje en terminales de la resistencia de 330Ω del circuito de entrada?
R/ Sera el voltaje que se le este suministrando, en el terminal de tierra será cero y en el
terminal positivo sería el voltaje que se le suministra.
7- ¿A qué rango de voltaje se le considera un 1 lógico?
R/ depende con que estamos trabajando, en el caso de que fueran TTL (lógica transistor a
transistor) de 2.8 a 5 voltios se considera UNO, en los CMOS 3.5V a 5V y en los HC (high-
speed CMOS) es de 3.5V a 5V.
8- ¿A qué rango de voltaje se le considera un 0 lógico?
R/ de la misma forma también depende con que trabajamos, si con TTL el CERO lógico es
de 0V a 0.8V, en los CMOS de 0V a 1.5V y en el HC de 0V a 1.5V.
