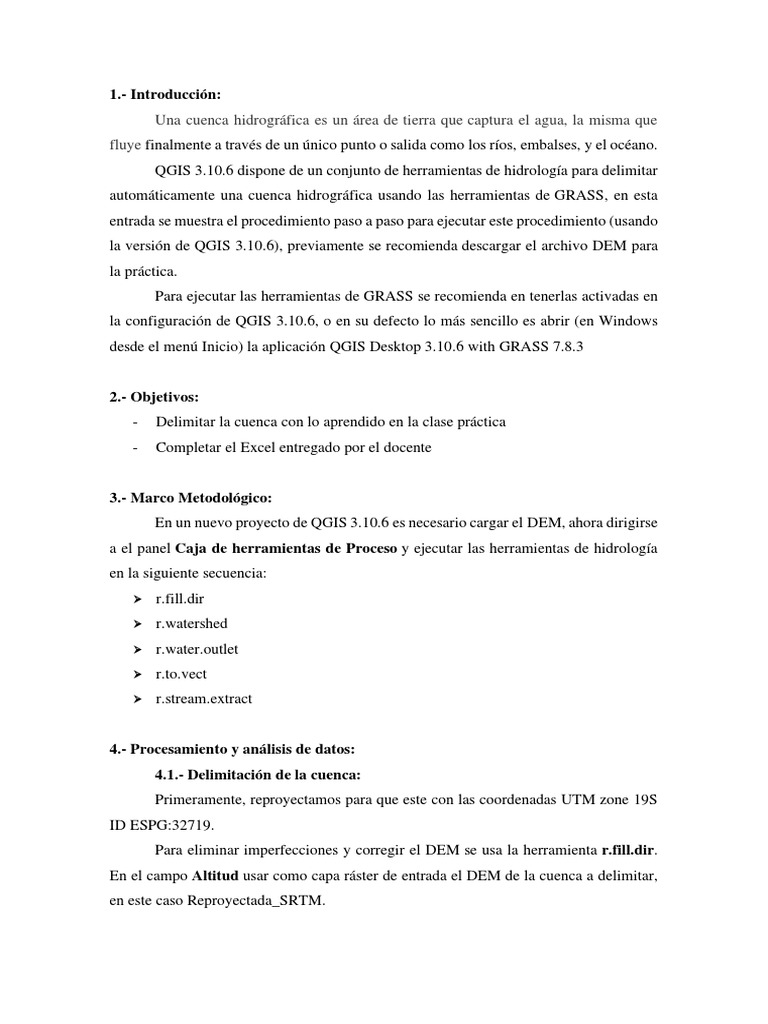

1.

- Introducción:
Una cuenca hidrográfica es un área de tierra que captura el agua, la misma que
fluye finalmente a través de un único punto o salida como los ríos, embalses, y el océano.
QGIS 3.10.6 dispone de un conjunto de herramientas de hidrología para delimitar
automáticamente una cuenca hidrográfica usando las herramientas de GRASS, en esta
entrada se muestra el procedimiento paso a paso para ejecutar este procedimiento (usando
la versión de QGIS 3.10.6), previamente se recomienda descargar el archivo DEM para
la práctica.
Para ejecutar las herramientas de GRASS se recomienda en tenerlas activadas en
la configuración de QGIS 3.10.6, o en su defecto lo más sencillo es abrir (en Windows
desde el menú Inicio) la aplicación QGIS Desktop 3.10.6 with GRASS 7.8.3

2.- Objetivos:
- Delimitar la cuenca con lo aprendido en la clase práctica
- Completar el Excel entregado por el docente

3.- Marco Metodológico:

En un nuevo proyecto de QGIS 3.10.6 es necesario cargar el DEM, ahora dirigirse
a el panel Caja de herramientas de Proceso y ejecutar las herramientas de hidrología
en la siguiente secuencia:
➢ r.fill.dir

➢ r.watershed

➢ r.water.outlet

➢ r.to.vect

➢ r.stream.extract

4.- Procesamiento y análisis de datos:

4.1.- Delimitación de la cuenca:
Primeramente, reproyectamos para que este con las coordenadas UTM zone 19S
ID ESPG:32719.
Para eliminar imperfecciones y corregir el DEM se usa la herramienta r.fill.dir.
En el campo Altitud usar como capa ráster de entrada el DEM de la cuenca a delimitar,
en este caso Reproyectada_SRTM.
 El siguiente proceso consiste en obtener los rásteres de acumulación y dirección,
para ello ejecutar la herramienta r.watershed.
En la herramienta r.watershed se recomienda configurar solamente los siguientes
campos:
• Altitud. - Selecciona del DEM corregido (DEM_sin_depresiones).
• Minimun size of exterior watershed basin. - Selecciona el tamaño de celda del
DEM (90).
• Enable Single Flow Direction (D8). - Activa la casilla.
• Número de celdas que drenan a través de cada celda. - Selecciona un directorio
y nombre para el ráster de Acumulation.
• Dirección de drenaje. - Selecciona un directorio y nombre para el ráster de
Direccion_de_drenaje.
 Ahora para delimitar la cuenca fijarse en el ráster de acumulation (que muestra la
“red hídrica”) y determinar el punto de salida, luego abrir la herramienta r.water.outlet.
En el campo Nombre de mapa ráster de entrada selecciona el ráster de
Direccion_de_Flujo, y en Coordinates of outlet point selecciona la coordenada del
punto de salida de la microcuenca (se lo puede agregar directamente con el marcador que
trae la herramienta que es los tres puntos).
Si toda marcha correcta debemos tener un ráster como se muestra en la siguiente
imagen.

Para una mejor presentación a través del Ráster Extracción – Corta ráster por capa de
máscara se obtuvo:
 Para obtener la red hídrica sea en formato vectorial o ráster usar la
herramienta r.stream.extract.
En la herramienta r.stream.extract se recomienda configurar solamente los siguientes
campos:
• Mapa de entrada: mapa de elevación. - Selecciona del DEM corregido
(R_cuenca).
• Flujo mínimo de acumulación para corrientes. - Selecciona un valor para
establecer la densidad de la red hídrica (5000).
• v.out.ogr.- selecciona line.
• Unique streams ids (rast).- Selecciona un directorio y nombre para el ráster.
• Unique streams ids (vect).- Selecciona un directorio y nombre para el vector.
El resultado de la delimitación de la microcuenca se muestra en la siguiente imagen.
 Seguidamente se debe ejecutar watershed para extraer el segmento de
transmisión, luego ejecutamos to.vect, extrayendo “linea_rio”.

Aquí se puede ver el área de la cuenca y sus altitudes mostradas a través de la

degradación de colores:

Cota Cota
MÍNIMA MÁXIMA
68 5403

4.2.- Resultados:

Para hallar el área:

En la tabla de tributos se hallo el área y el perímetro:

Con la regla se obtuvo la longitud máxima: 126396.207 m

Para hallar la longitud del río principal:

En raster – r.watershed – se puso como máximo 300000 y nos voto el río principal

La longitud máxima se obtuvo atraves de disolve la linea_río_300000

La tabla tributo voto la longitud del río principal:

La cota maxima y la cota mínima se obtuvo de propiedades de la cuenca.

Con estos datos ya se pudo completar las tablas de excel

5.- Conclusiones:

• Se delimito la cuenca correctamente con lo aprendido en clase.

• Se completo el Excel con los datos obtenidos de la elaboración de la delimitación
de la cuenca.
