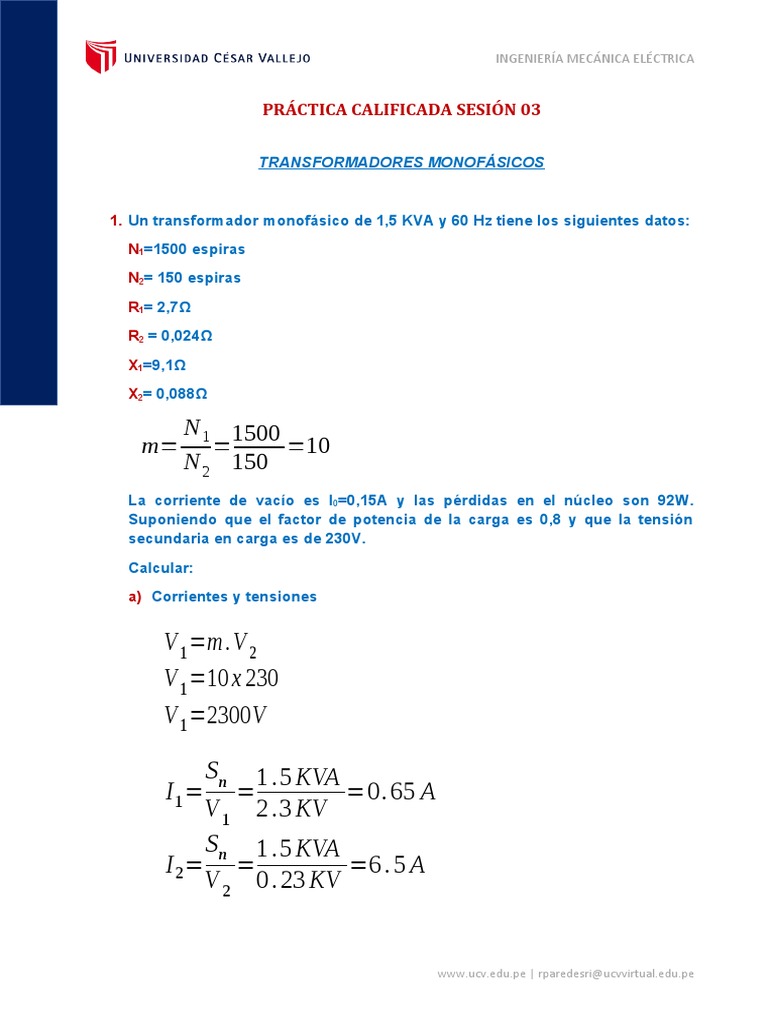

INGENIERÍA MECÁNICA ELÉCTRICA

PRÁCTICA CALIFICADA SESIÓN 03

TRANSFORMADORES MONOFÁSICOS

1. Un transformador monofásico de 1,5 KVA y 60 Hz tiene los siguientes datos:

N1=1500 espiras
N2= 150 espiras
R1= 2,7Ω
R2 = 0,024Ω
X1=9,1Ω
X2= 0,088Ω

N 1 1500
m= = =10
N 2 150
La corriente de vacío es I0=0,15A y las pérdidas en el núcleo son 92W.
Suponiendo que el factor de potencia de la carga es 0,8 y que la tensión
secundaria en carga es de 230V.
Calcular:
a) Corrientes y tensiones

V 1 =m.V 2
V 1 =10x 230
V 1 =2300V

Sn 1 .5 KVA
I1= = =0. 65 A
V1 2 .3 KV
Sn 1 .5 KVA
I2= = =6 . 5 A
V 2 0 . 23 KV

www.ucv.edu.pe | rparedesri@ucvvirtual.edu.pe
 INGENIERÍA MECÁNICA ELÉCTRICA

2. Un transformador monofásico de distribución de 5 KVA a 50 Hz tiene un

régimen de 2300/230V. Las pérdidas en el hierro en vacío son de 40W, y
la corriente en vacío de 0,3 A. La resistencia del primario 5Ω y su
reactancia de dispersión 25Ω. Determinar.

DATOS:
 P = 5 KVA
 f = 50 Hz
 Po = 40 W
 Io = 0.3 A
 R1 = 5 Ω
 X1 = 25 Ω
 2300/230 V

a) El factor de potencia en vacío.

Ρo
cosφ o =
V 1.IO
40
cosφ o = =0 . 058
2300 x 0 . 3

b) La tensión del secundario en vacío, si la tensión aplicada al primario es

de
2300V.

V 2 =0 V
O
