Fecha de Edición / Edition Date 27/02/2019 Revisión / Review 1

Realizado por Hernan Medina F FO-0300-1

Ω

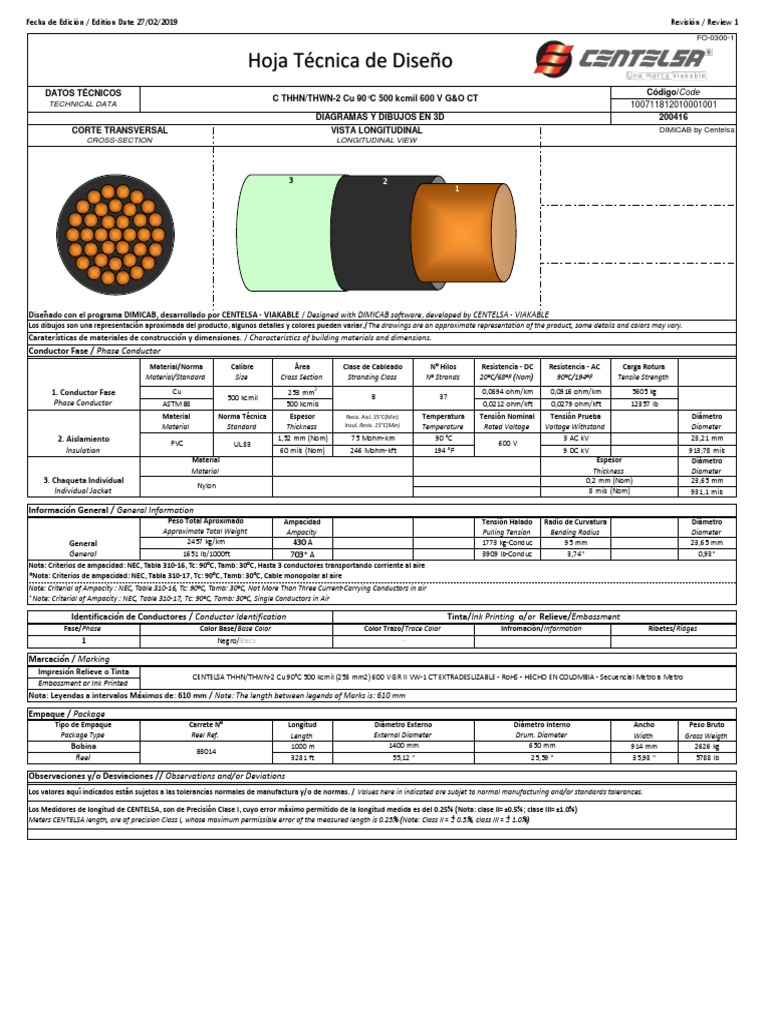

Hoja Técnica de Diseño

Realizado por Hernan Medina F
DATOS TÉCNICOS Código/Code
C THHN/THWN-2 Cu 90°C 500 kcmil 600 V G&O CT
TECHNICAL DATA 100711812010001001
DIAGRAMAS Y DIBUJOS EN 3D 200416
CORTE TRANSVERSAL VISTA LONGITUDINAL DIMICAB by Centelsa
CROSS-SECTION LONGITUDINAL VIEW

3 2
1

Diseñado con el programa DIMICAB, desarrollado por CENTELSA - VIAKABLE / Designed with DIMICAB software, developed by CENTELSA - VIAKABLE
Los dibujos son una representación aproximada del producto, algunos detalles y colores pueden variar./The drawings are an approximate representation of the product, some details and colors may vary.
Caraterísticas de materiales de construcción y dimensiones. / Characteristics of building materials and dimensions.
Conductor Fase / Phase Conductor
Corri. de CC(1s)
Material/Norma Calibre Área Clase de Cableado N° Hilos Resistencia - DC Resistencia - AC Carga Rotura
Short Circuit
Material/Standard Size Cross Section Stranding Class N° Strands 20°C/68°F (Nom) 90°C/194°F Tensile Strength
Current (1s)
1. Conductor Fase Cu 253 mm2 0,0694 ohm/km 0,0916 ohm/km 5605 kg
500 kcmil B 37 0,186 kA
Phase Conductor ASTM B8 500 kcmils 0,0212 ohm/kft 0,0279 ohm/kft 12357 lb
Material Norma Técnica Espesor Resis. Aisl. 15°C(Min) Temperatura Tensión Nominal Tensión Prueba Gradiente Tensión Diámetro
Material Standard Thickness Insul. Resis. 15°C(Min) Temperature Rated Voltage Voltage Withstand Voltage Gradient Diameter
2. Aislamiento 1,52 mm (Nom) 75 Mohm-km 90 °C 3 AC kV 23,21 mm
PVC UL 83 600 V
Insulation 60 mils (Nom) 246 Mohm-kft 194 °F 9 DC kV 913,78 mils
Material Norma Técnica Color Espesor Diámetro
Material Standard Color Thickness Diameter
3. Chaqueta Individual 0,2 mm (Nom) 23,65 mm
Nylon
Individual Jacket 8 mils (Nom) 931,1 mils

Información General / General Information

Peso Total Aproximado Ampacidad Inductance Reactance Tensión Halado Radio de Curvatura Presión Lateral Diámetro
Approximate Total Weight Ampacity Capacitance Induct/Capacit Pulling Tension Bending Radius Sidewall Pressure Diameter
General 2457 kg/km 430 A 1773 kg-Conduc 95 mm 23,65 mm
General 1651 lb/1000ft 703* A 3909 lb-Conduc 3,74" 0,93"
Nota: Criterios de ampacidad: NEC, Tabla 310-16, Tc: 90°C, Tamb: 30°C, Hasta 3 conductores transportando corriente al aire
*Nota: Criterios de ampacidad: NEC, Tabla 310-17, Tc: 90°C, Tamb: 30°C, Cable monopolar al aire
Note: Criterial of Ampacity : NEC, Table 310-16, Tc: 90°C, Tamb: 30°C, Not More Than Three Current-Carrying Conductors in air
*Note: Criterial of Ampacity : NEC, Table 310-17, Tc: 90°C, Tamb: 30°C, Single Conductors in Air

Identificación de Conductores / Conductor Identification Tinta/Ink Printing o/or Relieve/Embossment

Fase/Phase Color Base/Base Color Color Trazo/Trace Color Infromación/Information Ribetes/Ridges
1 Negro/Black -

Marcación / Marking
Impresión Relieve o Tinta
CENTELSA THHN/THWN-2 Cu 90°C 500 kcmil (253 mm2) 600 V GR II VW-1 CT EXTRADESLIZABLE - RoHS - HECHO EN COLOMBIA - Secuencial Metro a Metro
Embossment or Ink Printed
Nota: Leyendas a intervalos Máximos de: 610 mm / Note: The length between legends of Marks is: 610 mm

Empaque / Package
Tipo de Empaque Carrete N° Longitud Diámetro Externo Diámetro Interno Ancho Peso Bruto
Package Type Reel Ref. Length External Diameter Drum. Diameter Width Gross Weigth
Bobina 1000 m 1400 mm 650 mm 914 mm 2626 kg
B3014
Reel 3281 ft 55,12 " 25,59 " 35,98 " 5788 lb

Observaciones y/o Desviaciones // Observations and/or Deviations

Los valores aquí indicados están sujetos a las tolerancias normales de manufactura y/o de normas. / Values here in indicated are subjet to normal manufacturing and/or standards tolerances.

Los Medidores de longitud de CENTELSA, son de Precisión Clase I, cuyo error máximo permitido de la longitud medida es del 0.25% (Nota: clase II=±0.5%; clase III=±1.0%)
Meters CENTELSA length, are of precision Class I, whose maximum permissible error of the measured length is 0.25% (Note: Class II = ± 0.5%, class III = ± 1.0%)
