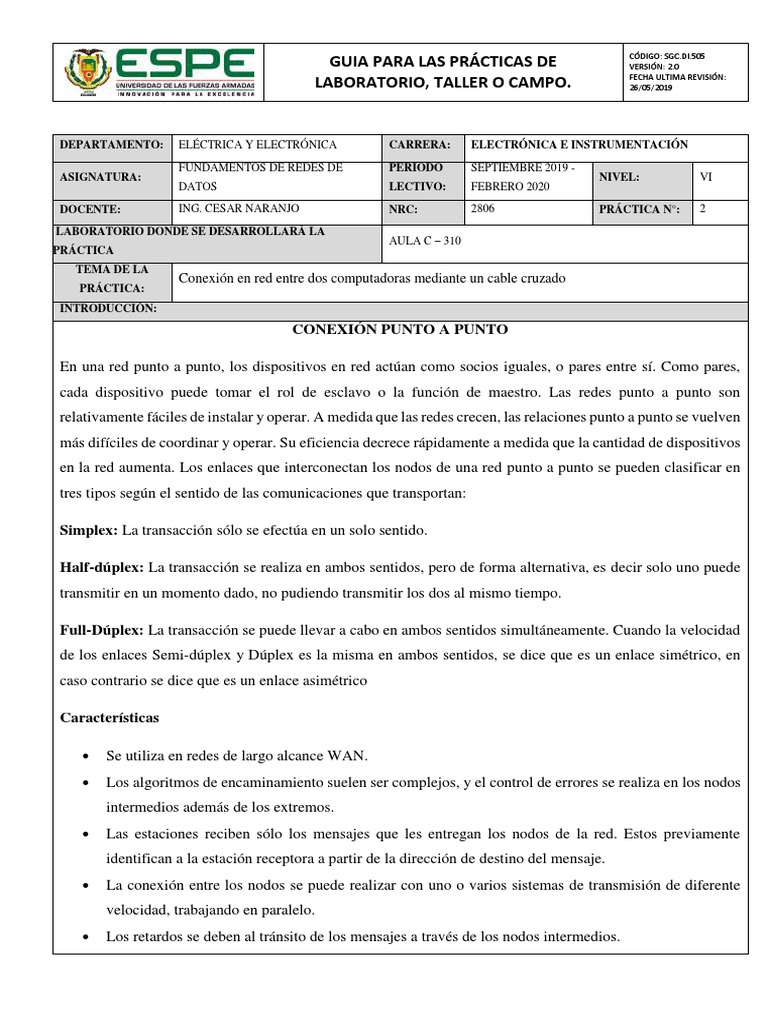

CÓDIGO: SGC.DI.

505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

DEPARTAMENTO: ELÉCTRICA Y ELECTRÓNICA CARRERA: ELECTRÓNICA E INSTRUMENTACIÓN

FUNDAMENTOS DE REDES DE PERÍODO SEPTIEMBRE 2019 -

ASIGNATURA: NIVEL: VI
DATOS LECTIVO: FEBRERO 2020

DOCENTE: ING. CESAR NARANJO NRC: 2806 PRÁCTICA N°: 2

LABORATORIO DONDE SE DESARROLLARÁ LA

AULA C – 310
PRÁCTICA
TEMA DE LA
Conexión en red entre dos computadoras mediante un cable cruzado
PRÁCTICA:
INTRODUCCIÓN:

CONEXIÓN PUNTO A PUNTO

En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre sí. Como pares,
cada dispositivo puede tomar el rol de esclavo o la función de maestro. Las redes punto a punto son
relativamente fáciles de instalar y operar. A medida que las redes crecen, las relaciones punto a punto se vuelven
más difíciles de coordinar y operar. Su eficiencia decrece rápidamente a medida que la cantidad de dispositivos
en la red aumenta. Los enlaces que interconectan los nodos de una red punto a punto se pueden clasificar en
tres tipos según el sentido de las comunicaciones que transportan:

Simplex: La transacción sólo se efectúa en un solo sentido.

Half-dúplex: La transacción se realiza en ambos sentidos, pero de forma alternativa, es decir solo uno puede
transmitir en un momento dado, no pudiendo transmitir los dos al mismo tiempo.

Full-Dúplex: La transacción se puede llevar a cabo en ambos sentidos simultáneamente. Cuando la velocidad
de los enlaces Semi-dúplex y Dúplex es la misma en ambos sentidos, se dice que es un enlace simétrico, en
caso contrario se dice que es un enlace asimétrico

Características

 Se utiliza en redes de largo alcance WAN.

 Los algoritmos de encaminamiento suelen ser complejos, y el control de errores se realiza en los nodos
intermedios además de los extremos.
 Las estaciones reciben sólo los mensajes que les entregan los nodos de la red. Estos previamente
identifican a la estación receptora a partir de la dirección de destino del mensaje.
 La conexión entre los nodos se puede realizar con uno o varios sistemas de transmisión de diferente
velocidad, trabajando en paralelo.
 Los retardos se deben al tránsito de los mensajes a través de los nodos intermedios.
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

 La conexión extrema a extremo se realiza a través de los nodos intermedios, por lo que depende de su
habilidad.
 La seguridad es inherente a la propia estructura en malla de la red en la que cada nodo se conecta a dos
o más nodos.
 Los costes del cableado dependen del número de enlaces entre las estaciones. Cada nodo tiene por lo
menos dos interfaces.

CONEXIÓN DE DOS ORDENADORES

Los orígenes de las Redes de computadoras se remontan a los primeros sistemas de tiempo compartido, al
principio de los años 60, cuando una computadora era un recurso caro y escaso. Del tiempo compartido a las
redes de hoy, hay sólo un pequeño escalón. Se entiende por red al conjunto interconectado de ordenadores
autónomos.

Se dice que dos ordenadores están interconectados, si éstos son capaces de intercambiar información. La
definición más clara de una red es la de un sistema de comunicaciones, ya que permite comunicarse con otros
usuarios y compartir archivos y periféricos. Es decir, es un sistema de comunicaciones que conecta a varias
unidades y que les permite intercambiar información.

Los objetivos de las redes son:

1. Compartir recursos (objetivo básico): Hacer que todos los programas, datos y equipos estén disponibles
para cualquiera de la red que lo solicite, sin importar la localización del recurso y del usuario.

2. Proporcionar una Alta fiabilidad, al contar con fuentes alternativas de suministro. Todos los archivos
podrían duplicarse en dos o tres máquinas de tal manera que si una no se encuentra disponible, podría utilizarse
algunas de las copias. La presencia de múltiples CPU significa que si una de ellas deja de funcionar, las otras
pueden ser capaces de encargarse de su trabajo, aunque se tenga un rendimiento global menor.

3. Ahorro Económico: Las grandes máquinas tienen una rapidez mayor.

4. Proporcionar un poderoso Medio de comunicación entre personas que se encuentran muy alejadas entre si.

Para tener una red se necesita:

 Servidor: Ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

 Estaciones de trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un nodo
de la última y se puede tratar como una estación de trabajo o cliente.

 Tarjetas o placas de interfaz de red: Toda computadora que se conecta a una red necesita de una tarjeta
de interfaz de red que soporte un esquema de red específico, como Ethernet, ArcNet o Token Ring. El cable de
red se conectará a la parte trasera de la tarjeta.

 Sistema de cableado: El sistema de la red está constituido por el cable utilizado para conectar entre sí el
servidor y las estaciones de trabajo.

 Recursos y periféricos compartidos: Entre estos se incluyen los dispositivos de almacenamiento ligados al
servidor, las unidades de discos ópticos, las impresoras, los trazadores y el resto de los equipos que puedan ser
utilizados por cualquiera en la red.

OBJETIVOS:
 Construir un cable de red cruzado de tipo T - 568A - T- 568B.
 Comprobar el funcionamiento del cable cruzado.
 Comunicar dos ordenadores y compartir archivos con una conexión directa a través de un cable cruzado.

MATERIALES:
INSUMOS:
REACTIVOS:
 Cable UTP.
 RJ – 45.
 Capuchones
EQUIPOS:
 Ponchadora
 Computador
 Tijeras/estilete
MUESTRA:
INSTRUCCIONES:

- Verifique la disponibilidad de los equipos a usar en la práctica

ACTIVIDADES POR DESARROLLAR:

Pasos para conectar dos ordenadores:

 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

1. Un cable de ethernet es la mejor opción para conectar dos ordenadores, especialmente si no comparten acceso a
ninguna red. Este cable se conoce también como cable cruzado.

Fig. 1 Conexión de las dos computadoras

2. Ve al "Panel de control" de tu ordenador, Windows en este caso.

Fig. 2. Acceder al Panel de control

Hace doble clic en “Sistema” desde el "Panel de control" y selecciona la pestaña que pone “Nombre del ordenador”.

Asigna un nombre a cada ordenador (debe ser único) y el nombre para el grupo de trabajo, que será el mismo para ambos
ordenadores.
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

Fig. 3. Cambio de nombre al grupo de trabajo

Cuando las dos computadoras tengan el mismo nombre en EQUIPODE TRABAJO aparecerá el siguiente aviso y
se tendrá que reiniciar las computadoras para guarder los cambios, como se muestra en la figura 4.

Fig. 4. Aviso de union de dos computadoras a un mismo grupo de trabajo

3. Vuelve al “Panel de control” y haz clic en “Conexiones de red”. Después de esto debes conectar dos ordenadores
con el cable ethernet, no lo hagas antes. Si te pone que el ordenador está desconectado es porque no está bien
puesto o está estropeado.

Fig. 5. Acceder a panel de Conexiones de red

 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

Fig. 7. Acceder a las Propiedades de Habilitación del Protocolo de

Fig. 6. Propiedades de Ethernet Internet Versión 4 (TCP/IP)

4. Desactivar todas las protecciones del equipo el Firewall y las protecciones del antivirus.

Fig. 8. Acceder a las defensas de Windows Defender Firewall

 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

5. Siguiendo en “Conexiones de red”, haz clic en “Propiedades”>” Avanzado”>” Configuración del firewall”. Aquí
ve a la pestaña “Excepciones” y selecciona la opción "Compartir archivos e impresoras".
6. Acceder al CMD y realizar un ip config.
7. Realizar un ping al IP colocador en la Habilitación de Protocolo versión 4 (TCP/IP) y luego hacer un ping de Pc
a Pc
8. Debes seguir los pasos en los dos ordenadores. Una vez hecho, ya estarán conectados ambos.
9. Se debe crear una carpeta en el escritorio, la cual será compartida, en este caso la carpeta se llama “COMPARTIR
TOAQUIZA- BASANTES”

Fig. 9. Crear una carpeta en el escritorio para compartir archivos

10. Si lo que quieres es compartir archivos entre ambos ordenadores, elige la carpeta que deseas compartir, haz clic
con el botón derecho y selecciona “Propiedades”, como se muestra a continuación.

Fig. 10. Carpeta que se va a compartir.

Ya en propiedades, dar clic en “permisos” y se debe seleccionar los 3 casilleros, a continuacion de seleccionar
“todos” y luego “escritura y lectura ”
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

Fig. 11. Activación de permisos de la carpeta a compartir.

11. Mientras estén conectados podrás imprimir en cualquiera de las dos impresoras con ellos, si es que cada uno
estuviera conectado a una impresora.

Fig. 12. Archivos compartidos en la carpeta

RESULTADOS OBTENIDOS:

1. Desactivacion del firewall y de los escudos del antivirus

Pc de Jonathan Pc de Andres
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

2. Conexión del cable cruzado entre PC yPC

3. Configuracion del puerto de red

Pc de Jonathan Pc de Andres

Ip a colocarse es 192.168.10.14 Ip a colarse es 192.168.10.13

 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

4. Realizamos el ip config/all

PC de Jonathan PC de Andres

5. Realizar el pin a tu propia ip

PC de Jonathan PC de Andres
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

6. Realizar el ping a la otra PC

PC de Jonathan PC de Andres

7. Observar si somos visibles en la carpeta de red de windows

Fig. 13. Carpeta compartida

CONCLUSIONES:

 Mediante la implementación del cable cruzado o “crossover” se puede concluir que es posible conectar
dos computadores y compartir información entre ambos de manera alámbrica, sin necesidad de estar
conectados a la red Internet.
 Mediante la implementación de la práctica, se pudo comprobar el correcto funcionamiento del cable cruzado.
 En el cable cruzado se logró reconocer la distribución de colores, su utilidad y como realizar la verificación de
su correcta construcción a través de la conexión de dos PCs, y el comando ping.
 Al momento que se realizó la conexión entre las computadoras se verifico que se habilitan todas las funciones
de compartición de archivos por red
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 26/05/2019

RECOMENDACIONES:

 Antes de conectar el cable se recomienda verificar que el orden de colores de acuerdo al estándar elegido
no se haya alterado, caso contrario se tendrá una conexión errónea y posibles daños durante las
experimentaciones.
 En la comunicación entre las dos PCs, se debe realizar sin conexión a internet y activar el uso compartido, para
no presentar problemas al momento de la ejecución del comando ping.
 Se debe desactivar el antivirus de las pc, para evitar inconvenientes al momento de la conexión.
BIBLIOGRAFÍA:
 https://marc92.wordpress.com/diferencia-cable-directo-y-cable-cruzado/
 https://www.lacuevawifi.com/manuales/cables-ethernet-cruzados-y-directos/
 https://www.testdevelocidad.es/redes/cable-red-diferencias-cables-directos-cruzados/
 https://ticspcpi.wikispaces.com/file/view/PracticaTICS+5.2_PC-PC-UTP.pdf
 https://julenuria.wordpress.com/2012/11/22/conectar-dos-pc%C2%B4s-a-traves-de-un-cable-cruzado-utp/
FIRMAS

F: ……………………………………………………

F: ………………………. F: ……………………… Nombre: Ing. César Naranjo

Nombre: Andrés Basantes Nombre:Jonathan Toaquiza DOCENTE
