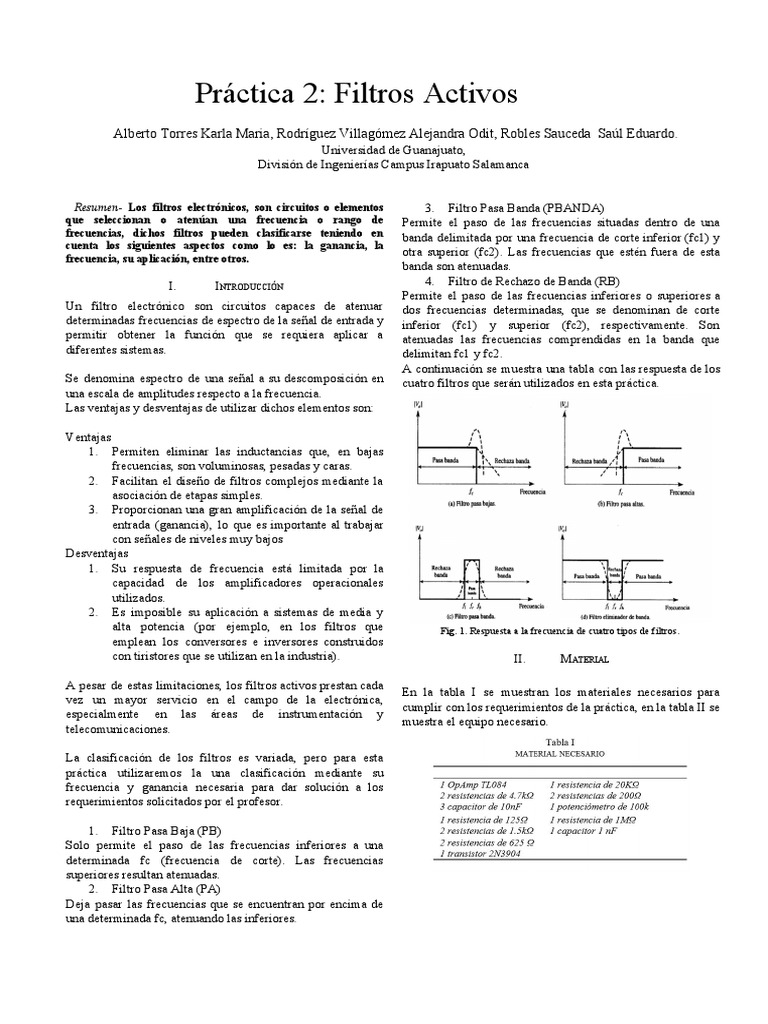

Práctica 2: Filtros Activos

Alberto Torres Karla Maria, Rodríguez Villagómez Alejandra Odit, Robles Sauceda Saúl Eduardo.
Universidad de Guanajuato,
División de Ingenierías Campus Irapuato Salamanca

Resumen​- Los filtros electrónicos, son circuitos o elementos
que seleccionan o atenúan una frecuencia o rango de
frecuencias, dichos filtros pueden clasificarse teniendo en
cuenta los siguientes aspectos como lo es: la ganancia, la
frecuencia, su aplicación, entre otros.
I. INTRODUCCIÓN
Un filtro electrónico son circuitos capaces de atenuar
determinadas frecuencias de espectro de la señal de entrada y
permitir obtener la función que se requiera aplicar a
diferentes sistemas.
Se denomina espectro de una señal a su descomposición en
una escala de amplitudes respecto a la frecuencia.
Las ventajas y desventajas de utilizar dichos elementos son:
3. Filtro Pasa Banda (PBANDA)
Permite el paso de las frecuencias situadas dentro de una
banda delimitada por una frecuencia de corte inferior (fc1) y
otra superior (fc2). Las frecuencias que estén fuera de esta
banda son atenuadas.
4. Filtro de Rechazo de Banda (RB)
Permite el paso de las frecuencias inferiores o superiores a
dos frecuencias determinadas, que se denominan de corte
inferior (fc1) y superior (fc2), respectivamente. Son
atenuadas las frecuencias comprendidas en la banda que
delimitan fc1 y fc2.
A continuación se muestra una tabla con las respuesta de los
cuatro filtros que serán utilizados en esta práctica.

Ventajas
1. Permiten eliminar las inductancias que, en bajas
frecuencias, son voluminosas, pesadas y caras.
2. Facilitan el diseño de filtros complejos mediante la
asociación de etapas simples.
3. Proporcionan una gran amplificación de la señal de
entrada (ganancia), lo que es importante al trabajar
con señales de niveles muy bajos
Desventajas
1. Su respuesta de frecuencia está limitada por la
capacidad de los amplificadores operacionales
utilizados.
2. Es imposible su aplicación a sistemas de media y
alta potencia (por ejemplo, en los filtros que Fig. 1. Respuesta a la frecuencia de cuatro tipos de filtros.
emplean los conversores e inversores construidos
con tiristores que se utilizan en la industria). II. MATERIAL

A pesar de estas limitaciones, los filtros activos prestan cada

En la tabla I se muestran los materiales necesarios para
vez un mayor servicio en el campo de la electrónica,
cumplir con los requerimientos de la práctica, en la tabla II se
especialmente en las áreas de instrumentación y
muestra el equipo necesario.
telecomunicaciones.

La clasificación de los filtros es variada, pero para esta

práctica utilizaremos la una clasificación mediante su
frecuencia y ganancia necesaria para dar solución a los
requerimientos solicitados por el profesor.

1. Filtro Pasa Baja (PB)

Solo permite el paso de las frecuencias inferiores a una
determinada fc (frecuencia de corte). Las frecuencias
superiores resultan atenuadas.
2. Filtro Pasa Alta (PA)
Deja pasar las frecuencias que se encuentran por encima de
una determinada fc, atenuando las inferiores.
 Fig. 3. Filtro pasa-altas

III. DESARROLLO La configuración utilizada para realizar dicho requerimiento

fue la ​configuración ​de filtro pasa-altas ​que se muestra en
Los amplificadores operacionales son dispositivos activos
la Figura 3.
que requieren ser alimentados a través de una fuente de
voltaje que les proporcione la energía necesaria para
Utilizando la Ec. (1); se realizó el cálculo necesario, tomando
polarizar los componentes activos que los integran, por esta
en cuenta que las resistencias R​2​=R​1​=10KΩ, para obtener una
razón, es necesario configurar una fuente dual que
ganancia de 1 en el filtro. El valor de C=10nF, obteniendo así
proporcione ±12V respecto al punto de referencia (GND =
una fc= 1.6KHz.
0).
3. Generar una señal senoidal de baja frecuencia.Construya
Los filtros son circuitos electrónicos utilizados en sistemas
un circuito pasa-banda a la frecuencia de su elección.
de comunicaciones, conformados por resistencias,
Aumente la frecuencia de la señal.
capacitores y amplificadores operacionales, con el propósito
de impedir o permitir el paso de señales a determinados
valores o rangos de frecuencias. Todos los filtros cuentan con
con una frecuencia de corte, que es la que delimita el inicio o
fin del rango que dejara pasar de la señal. La ecuación
utilizada para obtener la frecuencia de corte se muestra a
continuación.

1
fc = 2πCR2
Ec.(1)
Fig. 4. Filtro pasa banda.

Una vez realizada dicha configuración se procede a dar
solución a los requerimientos planteados:
1. Generar una señal senoidal de baja frecuencia.Construya
un circuito pasa-bajas a la frecuencia de su elección.
Aumente la frecuencia de la señal.
La configuración utilizada para realizar dicho requerimiento
fue la ​configuración ​de filtro pasa-banda ​que se muestra en
la Figura 4. Que consiste en la conexión en serie de un filtro
pasa-altas con un filtro pasa-bajas.
Utilizando la Ec. (1); se realizó el cálculo necesario para el
filtro pasa-altas, tomando en cuenta que las resistencias
R​2​=R​1​=10KΩ, para obtener una ganancia de 1 en el filtro. El
valor de C=10nF, obteniendo así una fc= 1.6KHz.

Se realizó el cálculo para el filtro pasa-baja, tomando en

cuenta que las resistencias R​2​=R​1​=4.7KΩ, para obtener una
ganancia de 1 en el filtro. El valor de C=10nF, obteniendo así
Fig. 2. Filtro pasa-bajas una fc= 3.18KHz.

La configuración utilizada para realizar dicho requerimiento
fue la ​configuración ​de filtro pasa-bajas ​que se muestra en
la Figura 2.
Utilizando la Ec. (1); se realizó el cálculo necesario, tomando
en cuenta que las resistencias R​2​=R​1​=10KΩ, para obtener una
ganancia de 1 en el filtro. El valor de C=10nF, obteniendo así
una fc= 1.6KHz.
De esta manera se obtuvo un ancho de banda para el filtro en
el cual F Low = 1.6kHz y F Hi = 3.18kHz . Dejando pasar
solo las señales que se encuentren dentro de este rango de
frecuencia.
4. Generar una señal senoidal de baja frecuencia.Construya
un circuito rechaza-banda a la frecuencia de su elección.
Aumente la frecuencia de la señal.

2. ​Generar una señal senoidal de baja frecuencia.Construya

un circuito pasa-altas a la frecuencia de su elección. Aumente
la frecuencia de la señal.
 que las resistencias R​2​=R​1​=20KΩ, para obtener una ganancia
de 1 en el filtro. El valor de C=10nF, obteniendo así una
fc=795 Hz.

V. RESULTADOS

1.- Fue construido un circuito pasa-bajas el cual tenía

frecuencia de corte de 1.6 kHz. Se realizaron pruebas con
una señal senoidal de distintas frecuencias. A frecuencias
bajas la señal es atenuada ligeramente, mientras que cuando
es una señal de frecuencia alta a la de corte su atenuación es
notable. Cuando se tiene una señal de frecuencia cercana a la
Fig. 5. Filtro rechaza-bandas. de corte la ganancia se reduce al 70%. En las Figuras 7,8 y 9
se muestran las señales obtenidas con diferentes frecuencias.
La configuración utilizada para realizar dicho requerimiento
fue la ​configuración ​de filtro rechaza-banda ​que se
muestra en la Figura 5. Que consiste en la conexión en
paralelo de un filtro pasa-altas con un filtro pasa-bajas y a
sus salidas la configuración de sumador.

Utilizando la Ec. (1); se realizó el cálculo necesario para el

filtro pasa-altas, tomando en cuenta que las resistencias
R​2​=R​1​=4.7KΩ, para obtener una ganancia de 1 en el filtro. El
valor de C=1nF, obteniendo así una fc= 31.8KHz.

Se realizó el cálculo para el filtro pasa-baja, tomando en

cuenta que las resistencias R​2​=R​1​=10KΩ, para obtener una
ganancia de 1 en el filtro. El valor de C=10nF, obteniendo así Fig. 7. Filtro pasa-bajas señal a 100 Hz, menor a Fc.
una fc= 1.6KHz.

De esta manera se obtuvo un ancho de banda para el filtro en

el cual F Low = 1.6kHz y F Hi = 31.8kHz . Dejando pasar
solo las señales que se encuentren fuera de este rango de
frecuencia.

5. Genere una señal senoidal con ruido. Filtre la señal para

eliminar el ruido a la salida.

Para la elaboración de dicho requerimiento se realizaron 2

configuraciones diferentes. Para generar la señal con ruido se
utilizó la ​configuración de sumador que se muestra en la
figura 6.
Fig. 8. Filtro pasa-bajas señal a 1kHz, muy cerca de la Fc.

Fig.6. Configuración sumador.

Como se puede observar en la Figura 6, se utilizaron tres

resistencias de 10k Ω y una resistencia de 1kΩ. Sumando dos
señales, la primera con una frecuencia de 408 Hz y la segunda
de 50 kHz. Fig. 9. Filtro pasa-bajas señal a 10 kHz, mayo a Fc.

Para obtener la señal filtrada, se utilizó la ​configuración

filtro pasa-bajas. Que se muestra en la figura 3. Utilizando
la Ec. (1); se realizó el cálculo necesario, tomando en cuenta
2.- Fue construido un circuito pasa-altas el cual tenía
frecuencia de corte de 1.6 kHz. Se realizaron pruebas con
una señal senoidal de distintas frecuencias. ​El filtro permite
el paso a través del mismo de todas las frecuencias superiores
a su ​frecuencia de corte sin atenuación. Las frecuencias por
debajo del punto de corte serán atenuadas. Como la
frecuencia por debajo del punto de corte se reduce, esta
atenuación se incrementa. En las siguientes Figuras 10, 11 y
12 se observan los resultados.

Fig. 13. Señal a 100 Hz, menor a Fc inferior.

Fig. 10. Filtro pasa-altas señal a 100 Hz, menor a Fc.

Fig. 14. Señal a 2k Hz, dentro del rango de la banda.

Fig. 11. Filtro pasa-altas señal a 10 kHz,mayor a Fc.

Fig. 15. Señal a 50 kHz, mayor a Fc superior.

4.- Fue construido un circuito rechaza-banda con frecuencias

de 1.5 kHz, del pasa-bajas, y 31.8 kHz del pasa-altas.
Este filtro elimina en su salida todas las señales que tengan
una frecuencia comprendida entre estas ​frecuencia de corte
inferior y otra de corte superior. Por tanto, estos ​filtros
eliminan una banda completa de frecuencias de las
Fig. 12. Filtro pasa-altas señal a 1MHz, mayor a Fc. introducidas en su entrada. En las Figuras 16, 17 y 18 se
muestra la señal de entrada y filtrada de 100 Hz, 15 kHz y 30
3.- Fue construido un circuito pasa-banda cuyas frecuencias kHz respectivamente.
de corte eran 3.18kHz, del pasa-baja, y 1.6kHz del pasa-altas.
El filtro pasa banda cumple la función de dejar pasar ciertas
frecuencias, localizadas dentro de un ancho de banda
determinado, y atenúa las que se encuentran fuera de este
ancho. Son la frecuencia de corte inferior y la frecuencia de
corte superior las que determinan, a partir de su posición,
cuáles serán las frecuencias a atenuar. En las Figuras 13, 14
y 15, se muestran las señales filtradas con una frecuencia de
100 Hz, 2 kHz y 50 kHz respectivamente.

Fig. 16. Señal a 100 Hz, menor a Fc inferior.
Fig. 17. Señal a 15kHz, dentro del rango rechaza-banda.
Fig. 18. Señal a 30 kHz, igual a Fc inferior.
5.- Para el filtrado de la señal del ruido fue necesario utilizar
un amplificador operacional en forma de sumador de tal
forma que las entradas eran dos señales senoidales de distinta
frecuencia. Después de obtener la señal senoidal con ruido
fue necesario construir un filtro pasa-baja con frecuencia de
corte de 795 Hz. En la Figura 19 podemos observar los
resultados obtenidos.
Fig. 19. Señal 1 con ruido, señal 2 filtrada con pasa-bajas.
VI. CONCLUSIONES
Alberto Torres Karla Maria.
Después de haber realizado esta práctica fue posible conocer
otra aplicación de los amplificadores operacionales. Existen
diferentes tipos de filtros de acuerdo a la necesidad que se
deba satisfacer. La frecuencia de corte es uno de los
parámetros importantes ya que de esta depende si habrá
atenuación en la señal de salida además del tipo de filtro en
el que se esté implementando.
Robles Sauceda Saúl Eduardo
Al realizar dicha práctica se complementaron los
conocimientos sobre las configuraciones de los OpAmp y una
aplicación importante en esta nueva práctica fue su
configuración para obtener los filtros deseados que nos
ayudaron a resolver los requerimientos solicitados por el
profesor. También, derivado de la investigación realizada
para la redacción de esta práctica, se pudo aprender sobre la
importancia de estas configuraciones, ya que, son muy
utilizadas en el área de la bioelectrónica, cuyos equipos hacen
un gran uso de ellos, principalmente cuando operan a bajas
frecuencias, ya que ciertas configuraciones únicamente
permiten pasar las frecuencias que uno desea analizar.
Rodriguez Villagomez Alejandra Odit
En esta práctica se continuó con el uso de OpAmp, pero esta
vez se realizaron con la configuración de Filtros. Los filtros
son muy útiles ya que en base a la frecuencia de corte que les
asignemos, manipulan y modifican el espectro de frecuencia
de la señal de entrada, entregándonos solo la zona útil para
trabajar. Uno de sus mayores usos, es obtener una señal
legible, limpiando el ruido o alguna interferencia que pueda
tener la señal inicial. La principal aplicación de los filtros es
en los circuitos de audio y comunicación.
