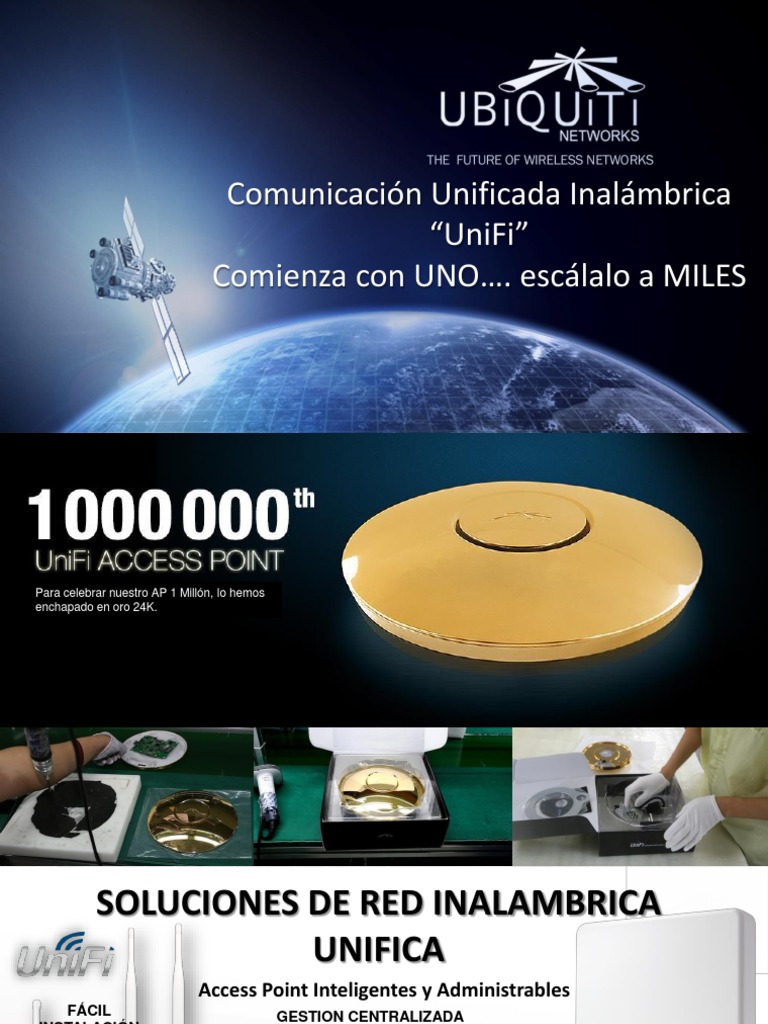

Comunicación Unificada Inalámbrica

“UniFi”
Comienza con UNO…. escálalo a MILES
Para celebrar nuestro AP 1 Millón, lo hemos
enchapado en oro 24K.
 SOLUCIONES DE RED INALAMBRICA
UNIFICA
Access Point Inteligentes y Administrables
FÁCIL GESTION CENTRALIZADA
INSTALACIÓN
PARA INTERIORES Y
PUNTO DE ACCESOS EXTERIORES
POTENTES

ESCALABLES

NUEVA SOLUCION
802.11ac 1700Mbps
 SOLUCION
Fácil
Configuración
de Radios

Supervisor de
rendimientos y
Gestor de
Usuarios
centralizado

Planos para
ubicación de
*Sin necesidad de Licencias,
Equipos
o Hardware adicional
Administrador
POR QUE ?
 Sistema Inalámbrico Unificado de Nivel Corporativo.
 Sin limitación en crecimiento de Puntos de Acceso.
 Solución desarrollada por “Ubiquiti Networks”.
 Portafolio de HW amplio y constante desarrollo de software,
sin costo en las actualizaciones.
 Apostamos por la Gestión y Administración a través de un
Software evitando comprar hardware’s innecesarios, y así
poder proponer soluciones costo/beneficio a los clientes,
permitiéndoles tener redes extensas y de tecnología
Inalámbrica avanzada .
 Cumple con protocolos de redes Corporativas.
 Certificado Wi-fi.org Certification ID: WFA9602
Verticales de Negocios
 Universidades/Campus
 Colegios
 Industria/Almacenes
 Café Internet/Restaurantes
 Hospedaje/Condominios
 Hoteles
 Empresas Corporativas
 Desarrollo Urbano
 Club’s
 Ciudades Digitales
 Sistemas de transporte publico
 Ventajas del Software
 Permite ubicar los Puntos de Acceso en planos, para una mejor
administración y configuracion o usando Google Maps para áreas extensas.
 Genera reportes de Usuarios y Puntos de Acceso más activos.
 Genera reporte de consumo en trafico y cantidad de clientes conectados, de
la red inalámbrica en las últimas: 24 horas o 30 Días. Y búsqueda por días.
 Permite administrar los SSID y claves de los Puntos de Acceso de forma
centralizada o personalizada por AP o Grupos.
 Permite visualizar y administrar a los Usuarios y Puntos de Acceso en una
sola pantalla.
 Permite actualización centralizada de los Puntos de Acceso.
 Implementación del software
 Reducción de costos de instalación por ser un software multiplataforma.
 UniFi puede ser instalado en Windows, Mac o Linux, sin requerir gran
capacidad de hardware.

 Puede operar en servidor Físico o Virtual.

 Trabaja bajo arquitectura Cliente/Servidor a Nivel Web.
 Puede ser instalado en el Cliente, NOC o Clould.
 NOC o CLOULD

3. Solución de Gestión de
redes UniFi en la Nube

2. Central de Gestión de
redes UniFi de los Cliente,
en un NOC para soporte y
Monitoreo
1. Clientes con Servidor
UniFi en sus redes
Características Avanzadas
 Permite Roaming a los usuarios al momento de desplazarse en la red
Inalámbrica, incluso en diferentes redes.
 Permite creación de portal Hotspot para Invitados.
 Permite crear un acceso web para los operadores del Hotspot, así ellos
podrán crear tickets a los usuarios, sin tener acceso a la parte administrativa
del sistema Unificado inalámbrico.
 Permite balanceo de usuarios inalámbricos.
 Hotspot Personalizable
• El Portal de Validación para los invitados o vistas, es editable, permitiendo poder
cambiar toda la mascara, notas, idioma, logos, etc.
• Permite generar accesos fácilmente al visitante en un solo click, con control de
Tiempo y ID; creando desde 1 solo acceso hasta 3000 a la vez.
• Convirtiéndose en la
herramienta ideal para Hoteles
y/o Restaurantes.
• Limitación flexible en Tiempo,
por minutos, horas y días.
 Acceso por Portal Cuativo
 Acceso a teléfonos Inteligentes y Tablets:
 El Usuario Ingresa su Código y listo.
 Solo tiene que validarse una Única vez.
 Acceso a Laptop
 Simplemente fácil.
*Amarra la MAC del dispositivo
al Codigo registrado.
 Seguridad en la Red Inalámbrica
 Clave de acceso: WEP/WPA/WPA2(AES/TKIP)/802.1x(Radius)
 Bloqueo por MAC(BlackList)
 SSID Oculto
 Portal Cautivo de Validación(Para red de invitados)
 Solo Mensaje de Bienvenida
 Mensaje de Bienvenida con Clave General
 Mensaje de Bienvenida con Código Temporal
 Función de Firewall de seguridad, para evitar acceso de visitas a la red interna.
 Segmentación por VLAN, en los SSID
 Red de Visitas en

Red Ethernet Servidores

SSID: Red Ethernet

Acceso Total a Red Ethernet

SSID: Red Visitas

Acceso Solo a Internet, por

filtro IP
 Repetidor Inalámbrico
 Permite tener Puntos de Acceso
conectados Inalámbricamente a
otro Punto de Acceso cableado,
permitiendo extender la red
inalámbrica donde el cable de red
no puede llegar.
 Crea topología automáticamente
de los Puntos de Acceso
conectados de forma inalámbrica
en el software, para facilitar la
gestión.
 Limitación de Velocidad
 Permite aplicar restricciones
de trafico IP (Subida y
Bajada) a los usuarios de
que accedan a un SSID.
 Optimizando el recuro de la
red disponible sin necesidad
de agregar ningún hardware
controlador adicional.
 Nota: con capacidad de
sobre-priorizar usuarios
especiales.
 Zero HandOff Roaming
 Tecnología propietaria de Ubiquiti, que permite a
los clientes inalámbricos poder desplazarse en la
red sin experimentar cortes de servicios IP por lo
saltos inalámbricos entre los Puntos de Acceso.
 Permite crear una red inalámbrica, estableciendo
en todos los radios la misma frecuencia, sin
perder capacidad, ni generar interferencia.
 Evita totalmente la negociación inalámbrica
entre el AP, y los clientes al momento del salto.
 Protocolo basado en Multicast para evaluar el
desplazamiento de los clientes, entre los AP.
 Ideales para soluciones de VoIP inalámbricas.
 Nuevas funciones Vers 3.0
 Zero-Handoff Roaming
 Capacidad de los radios de operar en la misma frecuencia para poder
realizar roaming de forma 100% transparente para el usuario de la red
inalámbrica.
 Administración Multi-sitio
 Permite poder levantar múltiples consolas UniFi en un solo servidor y
cada uno de forma independiente en la administración, pero todos
bajo el mismo administrador.
 Analítica más Detallada
 Mayor cantidad de información de las conexiones para poder mejorar
la administración de control de los usuarios
 Nuevas funciones vers 3.0
 Grupos WLAN
 Múltiples grupos de Perfiles inalámbricos para ser aplicados en una misma red
para múltiples configuraciones en una misma red.
 Limitación de RSSI
 Poder limitar el nivel de energía mínimo de un dispositivo WiFi al momento de
su conexión para mejorar el rendimiento de la red.
 Rougue AP
 Capacidad de poder detectar otros AP y su impacto sobre la red.
 Unifi 3.0 Clould
 Puede ser utilizado desde http://unifi.ubnt.com, sin necesidad de tener un
servidor para instalar el UniFi
Modos de Instalación Interiores
Montaje de pared Montaje de Techo

Montaje de Pared

Montaje de Techo
 PICOM2HP 150Mbps

 Soporte de 04 SSID con VLANS

 Soporta + de 100 Clientes por AP
 Soporta QoS para Voz y Video
 Segmentación y control de trafico de invitados
Características PICOM2
HP
Potencia(TX) 28dBm
Sensibilidad(RX) -96dBm
Antenas 1
Ancho de Canal 20Mhz
MIMO NO(SISO)

Incluye Inyector Poe 24v – 0.5A

UAP y UAP-LR 300Mbps

 Soporte de 04 SSID con VLANS

 Soporta + de 100 Clientes por AP
 Soporta QoS para Voz y Video
 Segmentación y control de trafico de invitados
Características UAP UAP-LR
Potencia(TX) 20dBm 27dBm
Sensibilidad(RX) -92dBm -96dBm
Antenas 2 2
Tripack o Pack Simple
Ancho de Canal 20/40Mhz 20/40Mhz
MIMO 2x2 2x2

Incluye Inyector Poe 24v – 0.5A

UAP-OUTDOOR+ y UAP-OUTDOOR5
 Soporte de 04 SSID con VLANS 300Mbps
 Soporta + de 100 Clientes por AP
 Soporta QoS para Voz y Video
 Incluye 2 Puertos Ethernet.
 Segmentación y control de trafico de invitados
Características UAP OutDoor+ UAP OutDoor5

Potencia(TX) 28dBm(2.4Ghz) 27dBm(5Ghz)

Sensibilidad(RX) -96dBm -96dBm
Antenas 2 2
Ancho de Canal 20/40Mhz 20/40Mhz
MIMO 2x2 2x2
 ANTENAS OPCIONALES “OUTDOOR”
UAP OUTDOOR UAP OUTDOOR + UAP-OUTDOOR 2.4Ghz
SECTORIAL Modelos Frecuencia Ganancia Ángulo
AM-2G-15 2.4Ghz 15dBi 120°

UAP OUTDOOR + AM-2G-16 2.4Ghz 16dBi 90°

OMNIDORECCIONAL AMO-2G10 2.4Ghz 10dBi 360°

AMO-2G13 2.4Ghz 13dBi 360°

UAP-OUTDOOR5 5Ghz
Modelos Frecuencia Ganancia Ángulo

AM-5G-16 5Ghz 16dBi 120°

AM-5G-17 5Ghz 17dBi 90°

AM-5G-19 5Ghz 19dBi 120°

AM-5G-20 5Ghz 20dBi 90°

AMO-5G10 5Ghz 10dBi 360°

Con antenas originales
AMO-5G13 5Ghz 13dBi 360°
Omnidireccional 6 dBi
Mitigacion de Interferencia
 Solución UAP-OUTDOOR(+ o 5) combinada con
sectoriales blindadas es recomendada para
mitigar la interferencia externa de ruido.
 Permiten focalizar mejor la energía y poner
mayor cantidad de radios en una zona, evitando
que le ingrese el ruido.
 Angulo de irradiación regulable manualmente en
las antena, bridando mejores resultados.

2.4GHz 5GHz
 UAP-PRO 750Mbps
 WiFi dual en 2.4Ghz y 5 Ghz simultáneamente.
 Soporte de 2 puertas GE con POE 802.3af
 Segmentación y control de trafico de invitados
 Soporta 802.1Q WMM para Voz y Video
 Soporta + 200 Clientes por AP
 8 SSID, 4 en 2,4Ghz y 4 en 5Ghz Tripack o Pack Simple
Características UAP-PRO
Potencia(TX) 30dBm 2.4Ghz
22dBm 5Ghz
Sensibilidad(RX) -97dBm 450Mbps(MIMO 3x3)
Antenas 03-2.4Ghz, 02-5Ghz
Ancho de Canal 20/40Mhz en 2,4Ghz y 5Ghz
MIMO 2x2 y 3x3(con diversidad espacial) Incluye Inyector Poe 48v – 1A 300Mbps (MIMO 2x2)
 UAP-AC 1750Mbps
 WiFi dual en 2.4Ghz y 5 Ghz simultáneamente.
 Soporte de 2 puertas GE con POE 802.3at
 Segmentación y control de trafico de invitados
 Soporta 802.1Q WMM para Voz y Video
 Soporta + de 200 Clientes por AP
 8 SSID, 4 en 2,4Ghz y 4 en 5Ghz Tripack o Pack Simple
Características UAP-AC
Potencia(TX) 28dBm 2.4Ghz/ 28dBm 5Ghz
Sensibilidad(RX) -97dBm
Antenas 03-2.4Ghz, 03-5Ghz
Ancho de Canal 20/40/80Mhz 5Ghz y 20/40 2.4Ghz
450Mbps(MIMO 3x3) 2.4Ghz
MIMO 3x3 con diversidad espacial
Incluye Inyector Poe 48v – 1A
1300Mbps(MIMO 3x3) 5Ghz
 UAP-AC Outdoor 1750Mbps
 Soporte de 08 SSID con VLANS
 Soporta + de 200 Clientes por AP
 Soporta QoS para Voz y Video
 Incluye 2 Puertos GE, con soporte 802.3at.
 Segmentación y control de trafico de invitados
Características UAP OutDoor

Potencia(TX) 28dBm(2.4Ghz)
28dBm(5Ghz)
Sensibilidad(RX) -96dBm
Antenas 6
Ancho de Canal 20/40/80Mhz
MIMO 3x3(2.4Ghz)
3x3(5Ghz)
 Aplicaciones para Exteriores
 Solución de acceso para diversos tipos
de requerimientos Inalámbricos WiFi
en exteriores.
 Utilizados en:
 Clubs
 Universidades
 Colegios
 Almacenes
 Fabricas
 Condominios
 Conciertos(Caso de exito)
 Playas
 Ciudades digitales
 Zonas Hotspot
 ¿Por que Implementar
hoy en día 802.11ac?
 Los radios 802.11ac son compatibles con los estándares 802.11a/b/g/n, en
2.4GHz y 5GHz WiFi.
 Mayor capacidad de procesamiento de datos a nivel inalámbrico, pudiendo
desarrollar hasta 1300Mbps(ac) en 5Ghz y 450Mbps(n) en 2.4Ghz comparado
con los 300Mbps del estándar 802.11n.
 Opera en una banda menos congestionada(5Ghz) y la actual 2.4Ghz.
 Futureproof, tu inversión será mucho más eficiente a largo plazo, ya que
tendrás el último estándar y no deberás cambiar los equipos en 1 año más,
cuando ya 802.11ac este masificado.
 DU-MIMO: Capacidad de Transmitir y Recibir simultáneamente gracias al
control individual de sus antenas, maximizando el performance de la red.
 Y 10% más de Capacidad Real y Cobertura en 802.11n, con los radios AC.
 INSTANT 802.3af
 Accesorio que permite energizar a los UAP/UAP-LR/UAP-OUTDOOR o PICOM2,
con un switch de tecnología 802.3af PoE 48V.
 El cable de red podrá llegar a su máxima distancia de 100 metros al usar 802.3af.
 Este accesorio se instálala antes del Punto de Acceso, proveyendo al equipo de
18V contantes y añadiendo protección ESD de hasta 15kV.
 Este es un accesorio opcional, ya que el equipo viene con inyector PoE de 24v en
Arquitectura PoE Pasiva.

OUT-DOOR
IN-DOOR
 Tough Cable
 Cable de Red Ethernet de 305 metros(Caja) para exteriores CAT5e y
CAT5e APANTALLADO ambos con Protección ESD,
 Cable diseñado bajo estándares carrier class para ser utilizado en
entornos extremos y climas de cambio drástico.
 Protege los Puntos de acceso de problemas ESD, evitando estos
problemas eléctricos y sus consecuencias.
 Diseñado para mejorar el rendimiento POE en la solución.
 Construido con 24 AWG cobre para par cruzado y cable de descarga
de 26 AWG para soportar hasta 15Kv de descarga eléctrica.
*Para esta protección los AP deben contar con el Tough Cable
correctamente instalado del AP al POE y del POE al switch, y el POE deberá
contar con puesta tierra.

TC-CON
Conductor
Aislamiento

Alambre de descarga
ESD
Separador
Blindaje de Cable
Rip Cord
Recubrimiento a prueba de
Agua
Conductor
Aislamiento
Divisor Anti-Crosstalk
Alambre de descarga
ESD
Separador
Blindaje del Cable
Segundo Blindaje del cable
Rip Cord

Recubrimiento a prueba de
Agua
 Tough Switch(PoE)
Switch PoE pasivo para energizar radios, con administración.
Diseñados para trabajar con toda la línea UAP y PICOM2.
Funciones & Características: • Ping WathDog
• Traffic Shapping • STP/RSTP ToughSwitchPoE
• QoS por Puerto • JumboFrames
• Sistema de Protección ESD • Bonding
• Vlan’s

ToughSwitchPoE PRO

ToughSwitch PRO & CARRIER, están diseñados para

trabajar en entornos extremos y energizan con 24v o
48v. Y el modelo ToughtSwitchPoE solo soporta 24v. ToughSwitchPoE CARRIER
 Casos de Éxito
 Royal Military Academy(Londres) link
 320 UAP
 Hotel Estelar (Perú) link
 80 UAP 20 UAP-LR
 Hotel Continental (Perú) 16 UAP
 Metropolitano(Perú)
 30 UAP,20 PICOm2HP, 30 OUTDOOR
 Ministerio de Justicia(Perú)
 Aceros Arequipa(Peru)
 40 UAP/LR, 60 UAP Outdoor
 Colegio Rossvelt(Peru) 120 UAP-PRO
 Hotel Delfines(Peru) 100 UAP-PRO
 Hotel Sheraton(peru) 80 UAP-PRO
 Universidad Garcilazo de la Vega(Peru)

http://www.ubnt.com/customers
Caso de Éxito
 Más información
• http://ubnt.com/downloads/guides/UniFi/UniFi_AP_AP-
LR_User_Guide.pdf
• http://ubnt.com/downloads/guides/UniFi/UniFi_AP_QSG.pdf
• http://wiki.ubnt.com/UniFi_FAQ
• http://www.ubnt.com/unifi
• Ultima versión:
https://community.ubnt.com/t5/UniFi-Updates-Blog/UniFi-3-
1-4-beta-is-released/ba-p/532210
Pantallas de la Nueva Versión 3.0
 Es UniFi económico o todos los
demás están con sobre precio?
Network Computing publicó un artículo sobre el anuncio el lanzamiento de UniFi3.0 y el punto de
acceso 802.11ac.
Una cosa llamó la atención, que el titular decía "Ubiquiti lanza 802.11ac el AP barato". Nos
pusimos a pensar acerca de si los productos son "baratos" o es que los demás son realmente
demasiado caros?
En 1983, Compaq introdujo la primera PC "portable" a un costo de $ 3,590. El costo actual en
dólares sería alrededor de $8000 y no era realmente tan portátil – ya que era del tamaño de una
máquina de coser y pesaba 28 libras. Ahora Intel predice que para el 2014 vamos a ser capaces de
comprar computadoras portátiles táctiles a un precio tan bajo como $200. El primer teléfono
móvil, el Motorola DynaTAC (cariñosamente apodado ''el ladrillo") costaba $ 3995!
La industria de la tecnología tiene una larga historia de incrementar el rendimiento y reducir los
precios. ¿Cuál fue accesible el año pasado, hoy en día es caro? Diríamos que ser los primeros en
aprovechar la oportunidad para mejorar la relación calidad/precio es inteligente, no es barato.
 Es UniFi económico o todos los
demás están con sobre precio?
Ubiquiti se centra en la fabricación de tecnología de red al alcance de todos, a través de un
modelo de precios de impacto. Nuestros productos se suelen vender hasta en un 80% por debajo
de los precios de la competencia con un rendimiento comparable. Para que esto suceda evitamos
algunas prácticas tradicionales de la industria que creemos añaden costos innecesarios:
- No empleamos personal de ventas. En su lugar, nos basamos en la transparencia de la Internet y
el boca a boca, la evangelización de nuestros clientes.
-Aprovechamos el conocimiento y la experiencia de nuestra comunidad de usuarios para
proporcionar apoyo a otros clientes más allá de lo que nuestra organización ofrece como apoyo.
-Evitamos construir los productos con una exhaustiva lista de características que la mayoría de los
clientes no necesitan, ni utilizan.
Cuanto más lo pienso, más me siento convencido de que la industria sufre de una clara falta de
perspectiva. No es que Ubiquiti es barato, es que todo el mundo es demasiado caro, en algunos
casos ridículamente caro.
 Gracias!!!
Ubiquiti Networks

Contacto en Colombia: Contacto en Chile: Contacto en

Ernesto Nuñez Vicente Quijada Perú&Colombia& Chile:
Sales Manager Sales Manager Luis Ortega
E-mail: E-mail: Country Manager
enunez@distriwave.com vquijada@distriwave.com E-mail: lortega@ubnt.pe
