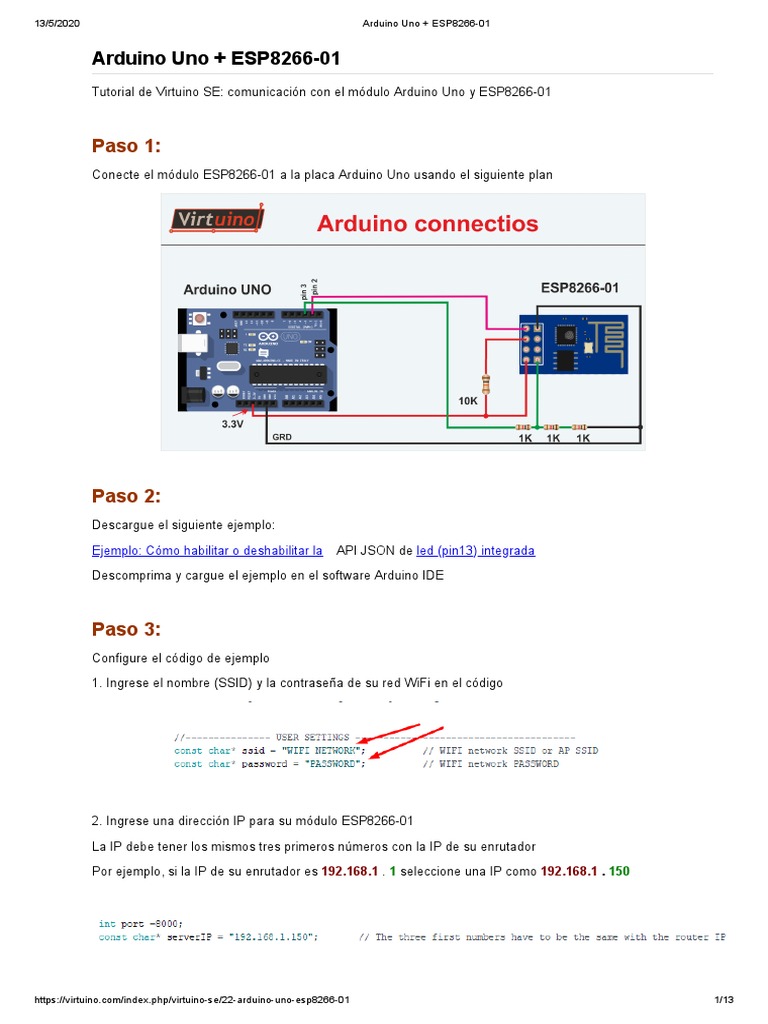

13/5/2020 Arduino Uno + ESP8266-01

Arduino Uno + ESP8266-01

Tutorial de Virtuino SE: comunicación con el módulo Arduino Uno y ESP8266-01

Paso 1:
Conecte el módulo ESP8266-01 a la placa Arduino Uno usando el siguiente plan

Paso 2:
Descargue el siguiente ejemplo:

Ejemplo: Cómo habilitar o deshabilitar la API JSON de led (pin13) integrada

Descomprima y cargue el ejemplo en el software Arduino IDE

Paso 3:
Configure el código de ejemplo

1. Ingrese el nombre (SSID) y la contraseña de su red WiFi en el código

2. Ingrese una dirección IP para su módulo ESP8266-01

La IP debe tener los mismos tres primeros números con la IP de su enrutador

Por ejemplo, si la IP de su enrutador es 192.168.1 . 1 seleccione una IP como 192.168.1 . 150

https://virtuino.com/index.php/virtuino-se/22-arduino-uno-esp8266-01 1/13
13/5/2020 Arduino Uno + ESP8266-01

3. Ingrese la velocidad de transmisión en serie de su módulo ESP8266-01 en la configuración vacía ()

Un nuevo módulo ESP8266 probablemente tendrá una velocidad en baudios de 115200. Debe cambiar la
velocidad en baudios ESP8266-01 a 9600 antes de cargar este ejemplo . El ejemplo utiliza el objeto de
serie de software que no funciona en 115200.

La mejor manera es usar un código de prueba en serie para probar el módulo y configurar la velocidad en
baudios del mismo a 9600.

Eche un vistazo a este video (minutos 1:30 - 9:00) sobre cómo cambiar la velocidad en baudios del módulo
ESP8266-01

https://www.youtube.com/watch?v=KpDteD95T9o&t=54s

4. Conecte la placa Arduino al usb, seleccione la placa Arduino uno y el puerto correcto y cargue el ejemplo
en la placa

Abra el monitor en serie y verifique si el módulo puede comunicarse con la placa y verifique si está
conectado a su red WiFi

Paso 4:
Ejecute la aplicación Virtuino SE
