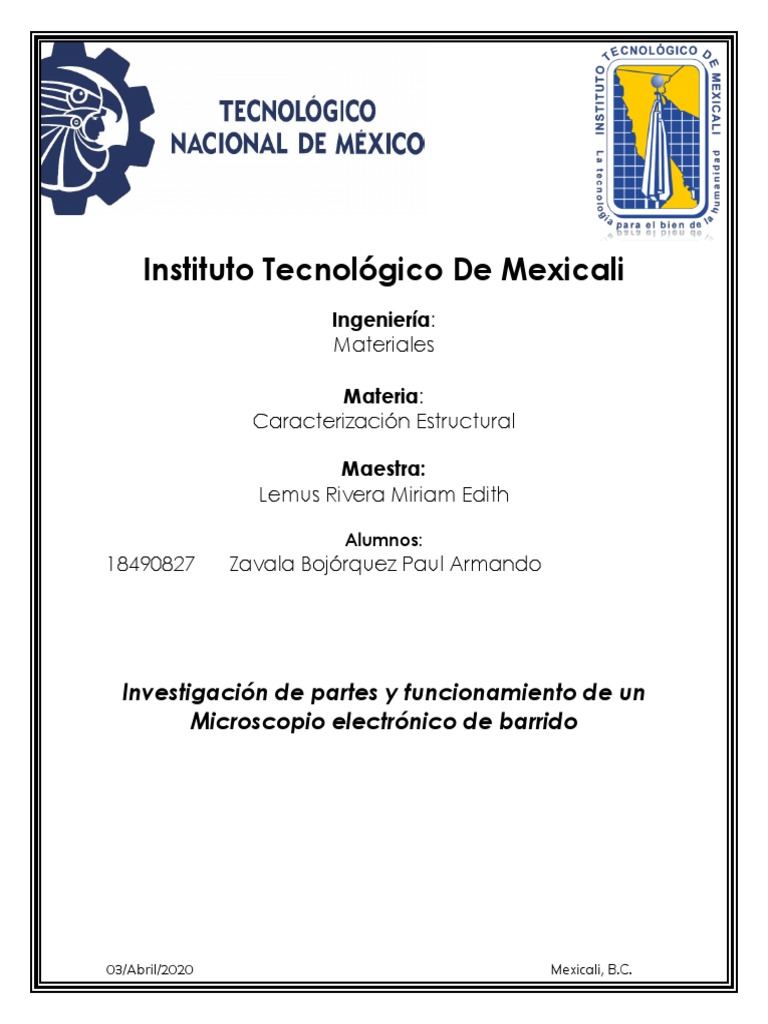

Instituto Tecnológico De Mexicali

Ingeniería:
Materiales

Materia:
Caracterización Estructural

Maestra:
Lemus Rivera Miriam Edith

Alumnos:
18490827 Zavala Bojórquez Paul Armando

Investigación de partes y funcionamiento de un

Microscopio electrónico de barrido

03/Abril/2020 Mexicali, B.C.

Introducción
En la presente investigación se expondrá y detallara lo que es un microscopio
electrónico de barrido, para que pueden utilizarlos los ingenieros en materiales, y
otras disciplinas. De expondrá las partes que posee y se explicará el funcionamiento
de este aparato para poder realizar la microscopia por medio de este elemento.

2
Desarrollo
¿Qué es un SEM?
El Microscopio Electrónico de Barrido (Scanning Electron Microscope; SEM) es una
técnica de microscopia capaz de producir imágenes de alta resolución (hasta
alcanzar un aumento de 10,000x, en lugar de los 1,000x de un microscopio óptico)
de la superficie de una muestra utilizando las interacciones de los electrones
despedidos por el microscopio con la materia del objeto a analizar. Este mismo haz
de electrones es lo que le da forma a la imagen resultante en tonos de grises, ya
que no utilizan la luz del espectro visible.

Figura 1: Cabeza de una hormiga vista desde

un microscopio electrónico de barrido.

Los SEMs tiene una gran profundidad de campo que les permite enfocar gran parte
de la muestra a la vez, otorgando imágenes en 3D. Este método permite una gran
resolución y detalles en las características más ínfimas de la muestra.

La preparación de la muestra para un SEM es relativamente sencilla ya que se

requiere de que esta sea conductora, pero considerablemente más delgada que
la muestra de un microscopio óptico; hasta 200 veces más delgada (de 20 a 100
nanómetros).

Este método se puede usar tanto para pruebas orgánicas como inorgánicas,
donde en aquellas que no sean conductoras o sean muy aislantes se les recubre
con una capa de carbono o de un metal para darle un carácter conductor.

Debido a la naturaleza de los electrones irradiados sobre la muestra (que pueden

salir despedidos con una diferencia de potencial desde 50 a 30,000 voltios), estas
pueden dañar a la muestra si es biológica o muy sensible. Por otra parte, las
muestras metálicas no sufren estos daños, y como se disminuye la longitud de onda,
la imagen posee una mejor resolución.

3
¿Para qué se utiliza?
Se utiliza ampliamente para estudiar la morfología de distintas muestras orgánicas
e inorgánicas. Debido a si naturaleza de poder observar y caracterizar la superficie
de los materiales, las aplicaciones pueden ir desde medir la rugosidad hasta la
medición de la dimensión fractal pasando por la medición de corrosión. A
continuación, se enlista sus usos en distintas disciplinas:

 Geología, paleontología y arqueología.

Investigaciones geomineras, cristalográficas, mineralógicas y petrológicas. Estudio
y caracterización de aspectos morfológicos y estructurales de las muestras.

 Metalurgia.
Control de calidad y estudio de fatiga de materiales, características texturales.
Análisis de fractura (fractomecánica) en materiales.

 Estudio de los materiales.

Caracterización microestructural de materiales. Identificación, análisis de fases
cristalinas y transiciones de fases en diversos materiales tales como metales,
cerámicos, materiales compuestos, semiconductores, polímeros y minerales.
Composición de superficies y tamaño de grano. Valoración del deterioro de
materiales, determinación del grado de cristalinidad y presencia de defectos.
Identificación del tipo de degradación: fatiga, corrosión, fragilización, entre otras.

 Odontología.
Una aplicación específica de este microscopio se obtiene al estudiar la
direccionalidad de las varillas del esmalte dental, analizar las alteraciones que
producen los ácidos producidos por la entrada de microorganismos y restos
alimenticios en las superficies vestibulares de los dientes.

 Control de calidad.
En este campo, el microscopio electrónico de barrido es de gran utilidad para el
seguimiento morfológico de procesos y su aplicación en el control de calidad de
productos de uso y consumo. Algunas industrias que lo utilizan son:

En Fibras textiles. Para examinar detalles superficiales, modificaciones en las formas,

el daño y construcción de los hilos y tejidos.

Medicina forense. Análisis morfológico de pruebas.

Botánica, biomedicina y medicina. Estudio morfológico y químico de distintos

organismos, así como ver la efectividad de antibióticos y nuevos medicamentos.

Artes. El estudio químico y estructural de obras de arte, alteración de monumentos,

control de calidad, identificación de pigmentos (restauración, autentificación)

4
Funcionamiento
El ojo humano puede alcanzar a distinguir dos puntos separados entre sí por
0.25mm, sin embargo, el SEM puede alcanzar una resolución de desde 0.4 a 20
nanómetros (lo que es aproximadamente 10 mil veces más). Para estudiar un
objeto se lleva a cabo los siguientes pasos:

I. La pistola electrónica tiene un filamento al cual se le eleva la temperatura

para generar electrones libres. La lente condensa el haz de electrones en la
muestra mientras que un segundo condensador forma los electrones en un
haz fino.
II. Se acelera este haz de electrones para aprovechar su comportamiento
ondulatorio. Estos electrones también sirven como fuente de iluminación
para la muestra.
III. Los electrones impactan con el porta muestras que es una película delgada
de carbono sostenida por una rejilla metálica. Dependiendo del grosor y del
índice de refacción de las diferentes partes de la muestra, se generará una
imagen con partes más densas que dispersaron más electrones, las cuales
se verán más oscuras que las otras que no lo hicieron, las cuales se verán
más brillantes.
IV. Con las bobinas deflectoras se barre este fino haz de electrones sobre la
muestra, punto por punto y línea por línea. Las cuales posteriormente se
detectarán.
V. Cuando el haz de electrones incide se generan muchas interacciones entre
los electrones del haz y de la misma muestra, pudiéndose generar electrones
secundarios (rayos X, entre otros) los cuales se pueden adquirir para,
posteriormente hacer un análisis espectográfico de la muestra.

Figura 3: Diagrama de un SEM con un detector de

rayos X.
Figura 2: Microscopio electrónico
de barrido.

5
 Figura 4: Ilustración de un SEM donde se muestra su columna de electrones, la cámara de la
muestra y los controladores.

Partes de un Microscopio Electrónico de Barrido (SEM)

Un SEM se compone por los siguientes sistemas y sus respectivas partes:

Sistema óptico-electrónico.
 Emisor de electrones (Filamento). Produce la nuve de electrones que será
utilizada para irradiar a la muestra.

Figura 5: Ilustración de un emisor de

electrones (electron gun) de un SEM.
6
 Ánodo. Una placa de metal que tiene una carga positiva. Esta placa atrae
a los electrones para formar un haz de electrones.

Figura 6: Ilustración de un ánodo de un SEM.

 Sistema magnético objetivo. Es un enrollado de cables con energía eléctrica

que genera una fuerza magnética que le da la dirección al haz de
electrones.

Figura 7: Ilustración de un sistema magnético

objetivo (Magnetic Lens System) de un SEM.

 Bobinas deflectoras. Rollos de cables que se miran el uno al otro para crear
un campo magnético que empuja el haz de electrones de un lado a otro.

Figura 8: Ilustración de unas bobinas deflectoras de un SEM.

7
  Detector de electrones. Atrae a los electrones que rebotan de la muestra y
los convierte en corriente eléctrica.

Figura 9: Ilustración de un detector de electrones de un SEM.

Sistema mecánico y Sistema de vacío.

 Columna de electrones. Contiene al emisor de electrones, el ánodo, los
objetivos y las bobinas deflectoras. Los mantiene en un tubo. Un sistema de
bombas drena el aire de la columna creando un vacío dentro. El haz de
electrones entonces solo puede viajar hacia abajo en una columna vacía.

Figura 10: Ilustración de una

columna de electrones
(Electron Column) de un SEM.

 Porta muestras. Es una plataforma en la cual se encuentra una película

delgada de carbono, donde también se colocará la muestra a analizar para
lo cual posee distintos grados de movimiento.

Figura 11: Ilustración de un

porta muestras de un SEM.

8
  Cámara de la muestra. El contenedor al final de la columna es llamada
cámara de la muestra. Es en donde se coloca el porta muestras y el detector
de electrones.

Figura 12: fotografía de una macara de la muestra de un SEM.

Sistema computacional.
 Computadora. Mide la cantidad de corriente eléctrica que registra el
detector y la convierte en una imagen en la pantalla.

Figura 13: Ilustración de la pantalla de un SEM.

 Controladores. Mandos, palancas, bolas de seguimiento y botones son

usados para mover la muestra y controlar el microscopio para conseguir la
mejor imagen posible.

Figura 14: Ilustración de los controladores de un SEM.

9
Conclusión
El microscopio electrónico de barrido es una herramienta de análisis muy
importante en el área de materiales, así como en otras disciplinas. Esto debido a su
gran resolución y su versatilidad de poder ajustarse a muestras tanto biológicas
como no biológicas.

Se entiende que este método, además puede combinarse con otro, por ejemplo:
debido a la naturaleza de los electrones, es inevitable que se despidan los rayos
secundarios, y, por esto, podemos formar un espectro grafico para poder hacer un
análisis más profundo a la muestra, además del análisis superficial que haríamos
con el SEM solo.
