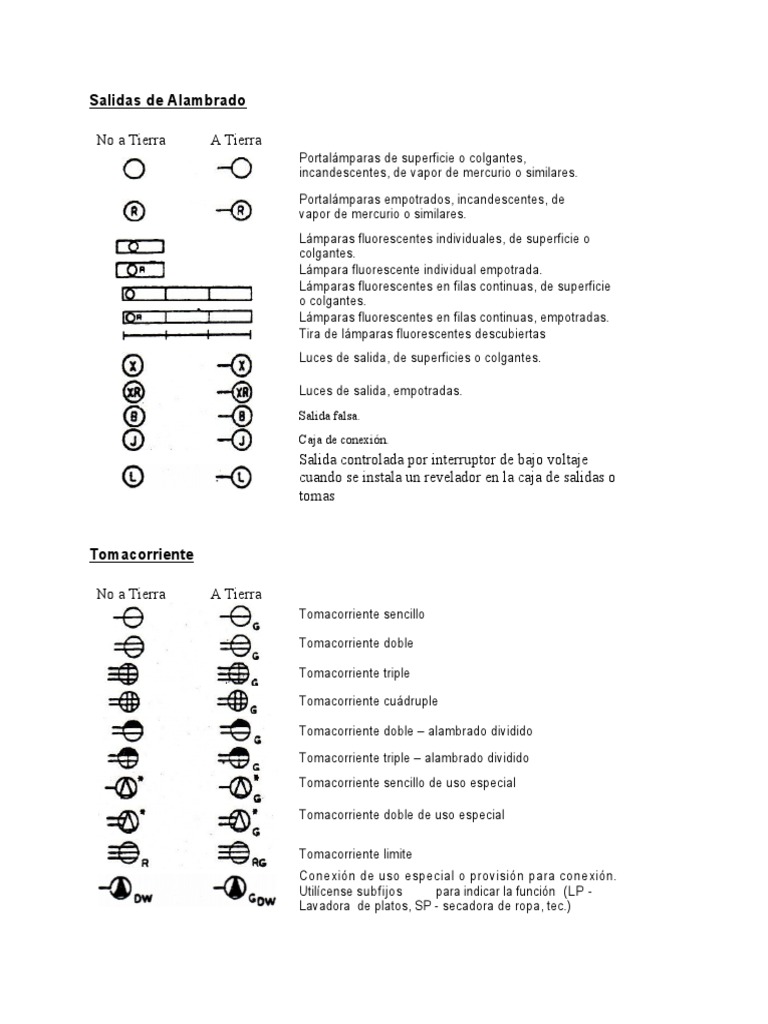

Salidas de Alambrado

No a Tierra A Tierra
Portalámparas de superficie o colgantes,
incandescentes, de vapor de mercurio o similares.

Portalámparas empotrados, incandescentes, de

vapor de mercurio o similares.
Lámparas fluorescentes individuales, de superficie o
colgantes.
Lámpara fluorescente individual empotrada.
Lámparas fluorescentes en filas continuas, de superficie
o colgantes.
Lámparas fluorescentes en filas continuas, empotradas.
Tira de lámparas fluorescentes descubiertas
Luces de salida, de superficies o colgantes.

Luces de salida, empotradas.

Salida falsa.
Caja de conexión.
Salida controlada por interruptor de bajo voltaje
cuando se instala un revelador en la caja de salidas o
tomas

Tomacorriente

No a Tierra A Tierra
Tomacorriente sencillo

Tomacorriente doble

Tomacorriente triple

Tomacorriente cuádruple

Tomacorriente doble – alambrado dividido

Tomacorriente triple – alambrado dividido

Tomacorriente sencillo de uso especial

Tomacorriente doble de uso especial

Tomacorriente limite
Conexión de uso especial o provisión para conexión.
Utilícense subfijos para indicar la función (LP -
Lavadora de platos, SP - secadora de ropa, tec.)
 Conjunto de tomacorriente múltiple. (Extiéndase flechas
para limitar la instalación. Utilícense el símbolo
apropiado para indicar el tipo de tomacorriente.
Indíquese también el espaciamiento de los
tomacorrientes.

Tomacorriente para reloj

Tomacorriente para ventilador

Tomacorriente sencillo de piso

Tomacorriente doble de piso

Tomacorriente de uso especial para piso

Tomacorriente para teléfono público de piso

Tomacorriente para teléfono privado de piso

* Utilícense número o letras dentro del símbolo o como subfijo junto con el símbolo
para explicar en la lista de dibujos de loa símbolos indicar el tipo de tomacorriente o
uso.

Salida de Interruptores

S Interruptor de un solo polo

S2 Interruptor de dos polos
S3 Interruptor de tres direcciones
S4 Interruptor de cuatro direcciones
SK Interruptor accionado por llave
SP Interruptor y lámpara piloto
SL Interruptor para sistema de bajo voltaje
SLM Interruptor principal para sistemas de bajo voltaje
Interruptor y tomacorriente sencillo
Interruptor y tomacorriente doble
SD Interruptor de puerta
ST Cronointerruptor
SCB Interruptor disyuntor de circuito
Interruptor de contacto momentáneo o botones pulsadores para otros
SMC sistemas que los de señales.
Interruptor de cordón para techo
Tomacorrientes para Sistemas de Señales en Edificios Residenciales

Botón
Zumbador

Timbre
Timbre y zumbador

Campanas
Anunciador

Abridor eléctrico de puerta

Botón para servidumbre

Caja de Conexiones
Transformador de timbre
Teléfono exterior
Teléfono interior

Salida para radio

Salida para tv

Circuitos

Alambrado oculto en el techo o la pared

Alambrado oculto en el piso
Alambrado Descubierto
Alambrado hacia arriba
Alambrado hacia abajo
