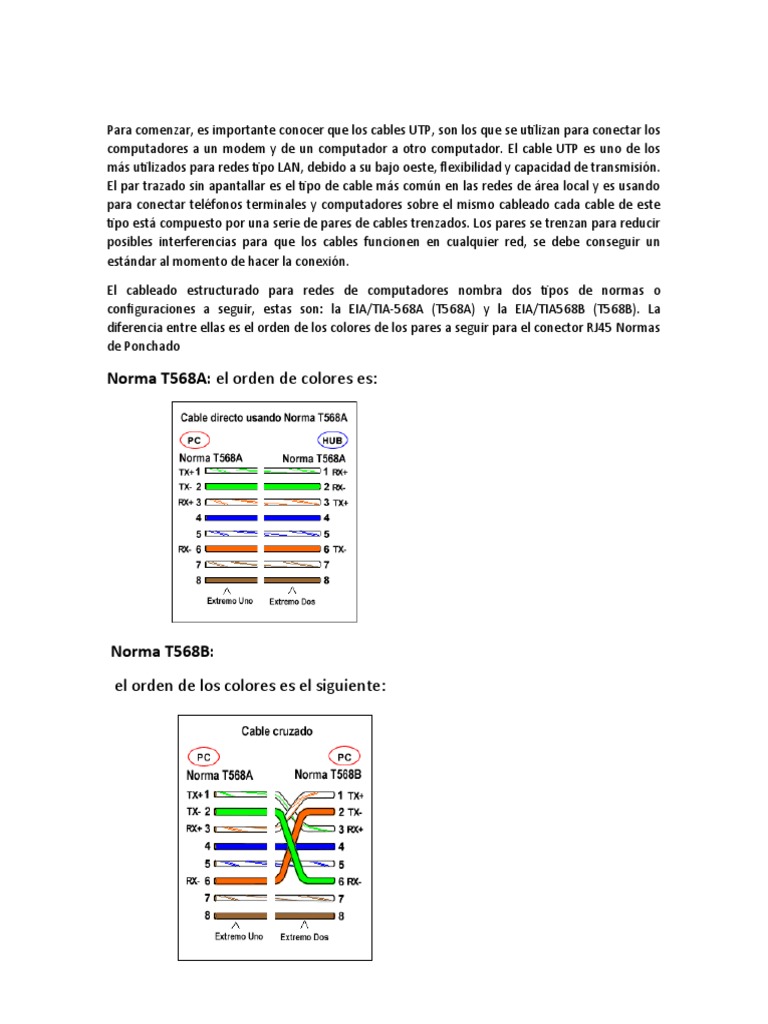

Para comenzar, es importante conocer que los cables UTP, son los que se utilizan para conectar los

computadores a un modem y de un computador a otro computador. El cable UTP es uno de los

más utilizados para redes tipo LAN, debido a su bajo oeste, flexibilidad y capacidad de transmisión.
El par trazado sin apantallar es el tipo de cable más común en las redes de área local y es usando
para conectar teléfonos terminales y computadores sobre el mismo cableado cada cable de este
tipo está compuesto por una serie de pares de cables trenzados. Los pares se trenzan para reducir
posibles interferencias para que los cables funcionen en cualquier red, se debe conseguir un
estándar al momento de hacer la conexión.

El cableado estructurado para redes de computadores nombra dos tipos de normas o

configuraciones a seguir, estas son: la EIA/TIA-568A (T568A) y la EIA/TIA568B (T568B). La
diferencia entre ellas es el orden de los colores de los pares a seguir para el conector RJ45 Normas
de Ponchado

Norma T568A: el orden de colores es:

Norma T568B:
el orden de los colores es el siguiente:
MATERIALES PARA LA CONSTRUCCION DEL CABLEADO

● metros de cable UTP

● conectores Rj 45

● Bisturí o cortafríos
 ● Ponchadora

● Probador o Tester

PROCEDIMIENTO
1. Para comenzar, debemos hacer un corte recto en la punta del cable cortando con la
cuchilla de la ponchadora.

2. A una distancia aproximada de 3 centímetros de la punta del cable cortamos con el bisturí
la funda del cable evitando cortar los filamentos
3. Seguidamente hay que ordenar los pares de filamentos por colores según la norma que se
va a utilizar. Cuando ya estén organizados se corta con la ponchadora a una distancia de
1.5centímetros.

4. Introducir los filamentos en el conector RJ45 asegurándonos de que cada filamento

ingrese adecuadamente en el conector haciendo contacto con las puntas metálicas.
5. Ponemos el conector en la ponchadora y apretamos fuertemente asegurándonos de que
no se desprendan los filamentos y así obtenemos la primera conexión de la punta A.
Hacemos el mismo procedimiento con la otra punta del cable según la norma que se va
utilizar.

6. Cuando ya hemos terminado de ponchar las dos puntas, cada una con su norma de
colores correspondientes, vamos a verificar si nos quedó bien ponchado el
 PRINCIPALES CARACTERÍSTICAS Y ESTÁNDARES DE UN SISTEMA DE
CABLEADO ESTRUCTURADO.
ESTANDARES CABLEADO ESTRUCTURADO
Existen dos normas para el cableado estructurado la norma /EIA/TIA-568-A y la norma
TIA/EIA-568-B. La intención de estos estándares es proveer una serie de prácticas
recomendadas para el diseño y la instalación de sistemas de cableado que soporten una
amplia variedad de los servicios existentes, y la posibilidad de soportar servicios futuros
que sean diseñados considerando los estándares de cableado.
Tipo A
La norma ANSI/EIA/TIA-568-A es el documento principal que regula todo lo concerniente a
edificios comerciales donde también se hacen algunas recomendaciones para:

Las topologías.
La distancia máxima de los cables.
El rendimiento de los componentes.
Las tomas y los conectores de telecomunicaciones.
Las aplicaciones que emplean el sistema de cableado de telecomunicaciones incluyen,
pero no están limitadas a: voz, datos, texto, vídeo e imágenes.
Tipo B
La norma TIA/EIA-568-B pretende definir estándares que permitan el diseño e
implementación de sistemas de cableado estructurado para edificios de oficinas, y entre
edificios de campus universitarios. La mayor parte del estándar se ocupa de definir los
tipos de cables, distancias, conectores, arquitecturas de sistemas de cableado, estándares
para los terminales y características de prestación, requerimientos de instalación del
cableado, y métodos de comprobación de los cables instalados.

Si se desea construir un cable trenzado cruzado por falta de algún hub o switch, lo que se
tiene que realizar es poner en un extremo del cable el estándar 568A y en el otro extremo
la configuración del estándar 568B.

CARACTERÍSTICAS:
● Maneja redes de datos con diversidad de topologías y protocolos
● Facilita la reubicación de usuarios
● Reduce los costos de mantenimiento de la red
● Posee gran flexibilidad para la expansión de la red
● Es altamente confiable, respecto a interrupciones del servicio o incremento de la
probabilidad de errores de transmisión de datos
● Permite instalar diversos servicios de manera integral: voz, datos, audio, control, vídeo, ...
● Es modular y puede reconfigurarse fácilmente de acuerdo con las necesidades cambiantes
de la empresa o institución
● Es sencillo de administrar y configurar por medio de software de administración de redes
● Facilita la conectividad de equipos y tecnologías
● Soporta las altas velocidades de las nuevas tecnologías a costos relativamente bajos.
