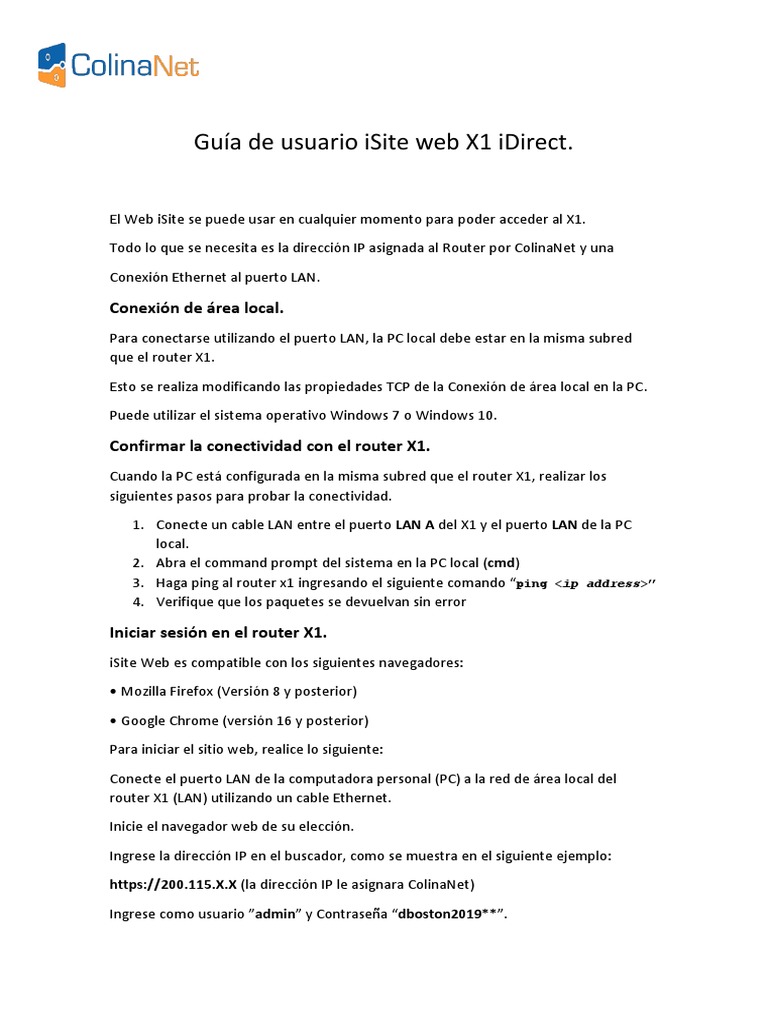

Guía de usuario iSite web X1 iDirect.
El Web iSite se puede usar en cualquier momento para poder acceder al X1.
Todo lo que se necesita es la dirección IP asignada al Router por ColinaNet y una
Conexión Ethernet al puerto LAN.
Conexión de área local.
Para conectarse utilizando el puerto LAN, la PC local debe estar en la misma subred
que el router X1.
Esto se realiza modificando las propiedades TCP de la Conexión de área local en la PC.
Puede utilizar el sistema operativo Windows 7 o Windows 10.
Confirmar la conectividad con el router X1.
Cuando la PC está configurada en la misma subred que el router X1, realizar los
siguientes pasos para probar la conectividad.
1. Conecte un cable LAN entre el puerto LAN A del X1 y el puerto LAN de la PC
local.
2. Abra el command prompt del sistema en la PC local (cmd)
3. Haga ping al router x1 ingresando el siguiente comando “ping <ip address>”
4. Verifique que los paquetes se devuelvan sin error
Iniciar sesión en el router X1.
iSite Web es compatible con los siguientes navegadores:
• Mozilla Firefox (Versión 8 y posterior)
• Google Chrome (versión 16 y posterior)
Para iniciar el sitio web, realice lo siguiente:
Conecte el puerto LAN de la computadora personal (PC) a la red de área local del
router X1 (LAN) utilizando un cable Ethernet.
Inicie el navegador web de su elección.
Ingrese la dirección IP en el buscador, como se muestra en el siguiente ejemplo:
[Link] (la dirección IP le asignara ColinaNet)
Ingrese como usuario ”admin” y Contraseña “dboston2019**”.
Haga clic en Login para completar el proceso de inicio de sesión.
Aparece el Panel del sitio web.
Barra de navegación.
Muestra la barra de navegación que se extiende por la parte superior de cada página
del sitio web. La barra proporciona los cuatro botones principales de la consola que
aparecen en cada página del sitio web.
De los 4 botones principales nos interesa el tercer botón que es de commissioning.
Commissioning.
Al hacer clic en el botón commissioning describe las siguientes secciones.
• Downstream Configuration
• Geo Location
• Angle Calculator
• Antenna Pointing
• Cross Polarization
Barra de navegación izquierda.
Para poder apuntar la antena con el iSite Web necesitamos ir a la opción “Antenna
Pointing”.
Alineamiento inicial.
Web iSite proporciona una Calculadora de ángulo de mirada para calcular la
configuración inicial de acimut, elevación y polaridad de la antena. La configuración
inicial proporciona un punto de partida desde el cual comenzar a apuntar con precisión
o "picar" la antena.
Angle Calculator.
El sitio web calcula el ángulo de búsqueda en función de los datos de ubicación
geográfica extraídos del option file(opt).
Antenna Pointing.
Indicadores de pico.
Para poder comenzar con el apuntamiento de antena y lograr la intensidad máxima de
señal recibida del enlace dowstream, necesitamos hacer clic en el botón Start Tx
PWM.
Cuando el modem no esta recibiendo señal del satélite le saldrá una línea roja.
Para poder tener señal necesitamos que el técnico direccione la antena hacia el
satélite, moviendo el acimut y elevación.
Nota.
Cuando tenga una máxima señal como se muestra en la imagen poner en Stop el Tx
PWM y reiniciar el X1.
Después del reinicio la remota tendrá todos los leds en verde.
Para poder ver los niveles de señal y comisionar el servicio comunicarse con el NOC
ColinaNet.
