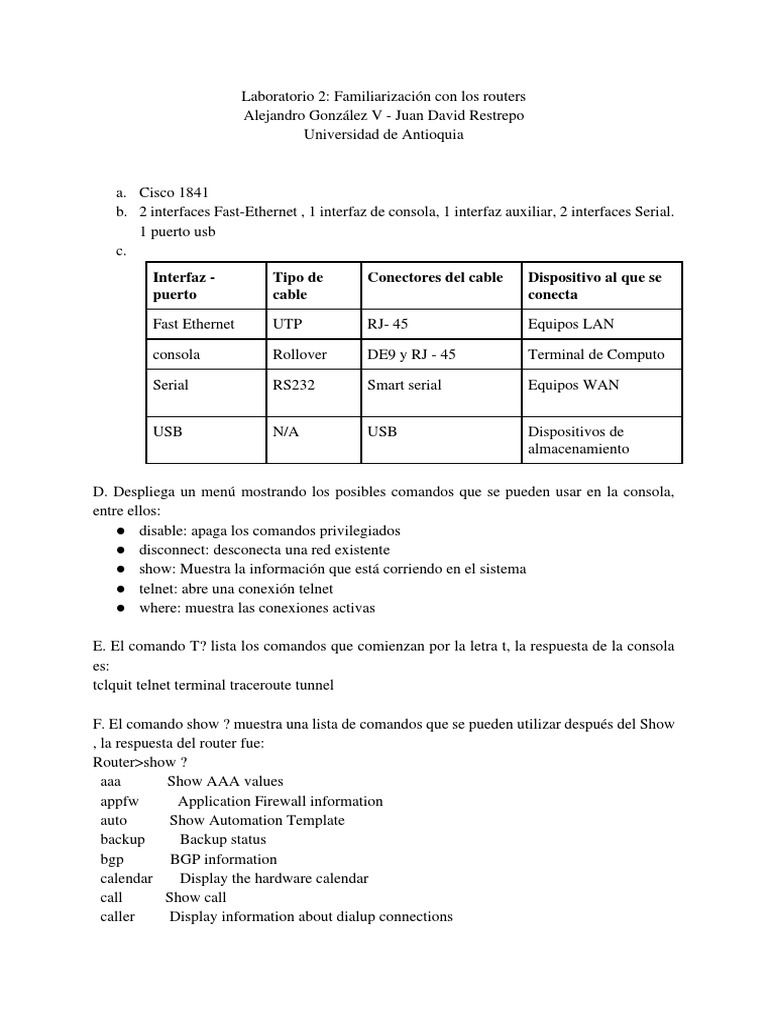

Laboratorio 2: Familiarización con los routers

Alejandro González V - Juan David Restrepo

Universidad de Antioquia

a. Cisco 1841
b. 2 interfaces Fast-Ethernet , 1 interfaz de consola, 1 interfaz auxiliar, 2 interfaces Serial.
1 puerto usb
c.
Interfaz - Tipo de Conectores del cable Dispositivo al que se
puerto cable conecta

Fast Ethernet UTP RJ- 45 Equipos LAN

consola Rollover DE9 y RJ - 45 Terminal de Computo

Serial RS232 Smart serial Equipos WAN

USB N/A USB Dispositivos de

almacenamiento

D. Despliega un menú mostrando los posibles comandos que se pueden usar en la consola,
entre ellos:
● disable: apaga los comandos privilegiados
● disconnect: desconecta una red existente
● show: Muestra la información que está corriendo en el sistema
● telnet: abre una conexión telnet
● where: muestra las conexiones activas

E. El comando T? lista los comandos que comienzan por la letra t, la respuesta de la consola
es:
tclquit telnet terminal traceroute tunnel

F. El comando show ? muestra una lista de comandos que se pueden utilizar después del Show
, la respuesta del router fue:
Router>show ?
aaa Show AAA values
appfw Application Firewall information
auto Show Automation Template
backup Backup status
bgp BGP information
calendar Display the hardware calendar
call Show call
caller Display information about dialup connections
cca CCA information
cdapi CDAPI information
cef Cisco Express Forwarding
class-map Show QoS Class Map
clock Display the system clock
cns CNS agents
compress Show compression statistics
connection Show Connection
context Show context information about recent crash(s)
controllers Interface controller status
cops COPS information
crypto Encryption module
dampening Display dampening information
dialer Dialer parameters and statistics
dot1x IEEE 802.1X
dss DSS information
errdisable Error disable
event-manager Event manager information
exception exception information
flash: display information about flash: file system
flow-sampler Display the flow samplers configured
funi FUNI information
hardware Hardware specific information
history Display the session command history
hosts IP domain-name, lookup style, nameservers, and host table
inventory Show the physical inventory
ip IP information
ipv6 IPv6 information
kerberos Show Kerberos Values
kron Kron Subsystem
l2tun Layer 2 tunnel information
location Display the system location
login Display Secure Login Configurations and State
management Display the management applications
memory Memory statistics
microcode show configured microcode for downloadable hardware
mls multilayer switching information
modemcap Show Modem Capabilities database
monitor Monitoring different system events
mpoa MPOA show commands
platform Show platform information
pm Show Port Manager commands
policy-map Show QoS Policy Map
ppp PPP parameters and statistics
 pppoe PPPoE information
qdm Show information about QoS Device Manager
queue Show queue contents
queueing Show queueing configuration
radius Shows radius information
rbscp RBSCP information
rmi Resource User Infrastructure information
rmon rmon statistics
rom-monitor show ROMMON region information
rpms-proc RPMS Process Information
scp SCP commands
sessions Information about Telnet connections
sgbp SGBP group information
slm XML data structure information
snmp snmp statistics
ssh Status of SSH server connections
ssl Show SSL command
sss SSS Information
storm-control Show packet storm control configuration
table-map Show Table Map
tacacs Shows tacacs+ server statistics
tdm TDM connection information
template Template information
terminal Display terminal configuration parameters
time-range Time range
traffic-shape traffic rate shaping configuration
usb USB Interface
users Display information about terminal lines
vc-group Show VC Group
version System hardware and software status
vlan-switch VTP VLAN status
vpdn VPDN information
vrrp VRRP information
vtp VTP information
warm-reboot Show Warm Reboot related information
webvpn WebVPN information
wrr-queue WRR queue

G. Al escribir Pi y presionar la tecla TAB inmediatamente se completa el comando ping, al

igual que cuando escribimos ex, con TAB se completa el comando exit.

H. Al presionar las flechas hacia arriba y hacia abajo, se obtiene el comando previa o
posteriormente usado respectivamente.
I. Al ejecutar el comando router>eneable pasamos al modo de ejecución privilegiada.

J. Al ejecutar el comando router#configure terminal pasamos al modo de configuración global.

K. Al ejecutar el comando router(config)#interface Fastethernet 0/0 entramos al modo de

configuración específico, en este caso, modo de configuración de interfaz.

L. Al ejecutar el comando router(config-if)#exit entramos en modo de configuración global.

Dicho comando nos permite retroceder en el nivel de configuración.

M. Al ejecutar el comando show ? con privilegio muestra una lista de modificadores mucho
más extensa que la anterior. Algunos de los modificadores principales son:

1. IP , muestra información correspondiente a IP

2. memory, muestra información estadística de la memoria
3. ppp, muestra informacion y estadisticas de ppp
4. vlans, muestra información de las vlans
5. usb, muestra información de la usb
6. version, muestra el estado del software y hardware del dispositivo
7. users, muestra información acerca
8. inventory, muestra información del inventario físico
9. line, muestra la información de la línea TTY
10. ssh, muestra información el servidor ssh

N.
● Cuál es la versión de IOS?: IOS 12.4
● Cuál es el nombre del archivo de imagen de sistema (IOS)?: flash:c1841-
advipservicesk9-mz.124-12.bin
● Qué tipo de procesador (CPU): FTX1205Y0WS
● Cuánta RAM tiene este router?: 233472K + 28672K = 62144Kbytes
● Cuántas interfaces LAN tiene este router?: 2 FastEthernet interfaces
● Cuántas interfaces WAN tiene este router? 2 Serial(sync/async) interfaces
● Cuál es el valor del registro Configuración? Configuration register is 0x2102
O.
● Cuál es la información que se visualiza con el comando show run?
Router#show running-config
Building configuration...

Current configuration : 691 bytes

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname Router
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
no ip address
shutdown
duplex auto
speed auto
!
interface FastEthernet0/1
no ip address
shutdown
duplex auto
speed auto
!
interface Serial0/0/0
no ip address
shutdown
no fair-queue
clock rate 2000000
!
interface Serial0/0/1
no ip address
shutdown
clock rate 2000000
!
!
!
ip http server
no ip http secure-server
!
!
!
!
!
control-plane
!
!
!
line con 0
line aux 0
line vty 0 4
login
!
scheduler allocate 20000 1000
end

● Cuántas Interfaces tiene el enrutador y como están clasificadas?

El enrutador tiene 4 interfaces clasificadas en FastEthernet y Serial

● Qué significan los términos shutdown y hostname?

Shutdown: Significa que el estado de la interfaz está apagada
Hostname: Es el nombre que atiende a la configuración del equipo

P. c1841-advipservicesk9-mz.124-12.bin
c1841: plataforma
advipservicek9: es un conjunto de características para una distribución determinada
m: lugar de almacenamiento
z: formato en el que esta almacenado
124: número de trenes
12: versión de la distribución

Q.

● Error: incomplete command:

Router>ping
% Incomplete command.
 ● Error Invalid input detected at '^' marker:
Router>show asd
^
% Invalid input detected at '^' marker.

● Error Unknown command:

Router#asdf
Translating "asdf"

Translating "asdf"
% Unknown command or computer name, or unable to find computer address

● Error Ambiguous command:

Router>show co
% Ambiguous command: "show co"

R.
Router#sh run
Building configuration...

Current configuration : 823 bytes

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname Router
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip cef
!
!
!
!
no ip domain lookup
!
!
!
!
!
!
!
!
interface FastEthernet0/0
description Esta es la gateway de mi LAN
ip address 192.168.10.1 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
description Esta es la gateway de mi LAN
ip address 192.168.20.1 255.255.255.0
duplex auto
speed auto
!
interface Serial0/0/0
no ip address
shutdown
no fair-queue
clock rate 2000000
!
interface Serial0/0/1
no ip address
shutdown
clock rate 2000000
!
!
!
ip http server
no ip http secure-server
!
!
!
!
!
control-plane
!
!
!
line con 0
line aux 0
line vty 0 4
login
!
scheduler allocate 20000 1000
end

La descripción de las FastEthernet ha cambiado con los nuevos parámetros que se le han
ingresado.

S.

Realizando un ping con resultados exitosos entre las dos terminales se pudo constatar que existe
conexión entre ambos equipos, así estén en diferentes redes, debido a que la tabla de
enrutamiento (ver abajo) interconecta ambas redes.

C 192.168.10.0/24 is directly connected, FastEthernet0/0

C 192.168.20.0/24 is directly connected, FastEthernet0/1
