Resolución:

Ejercicios para la actividad virtual – Semana 01

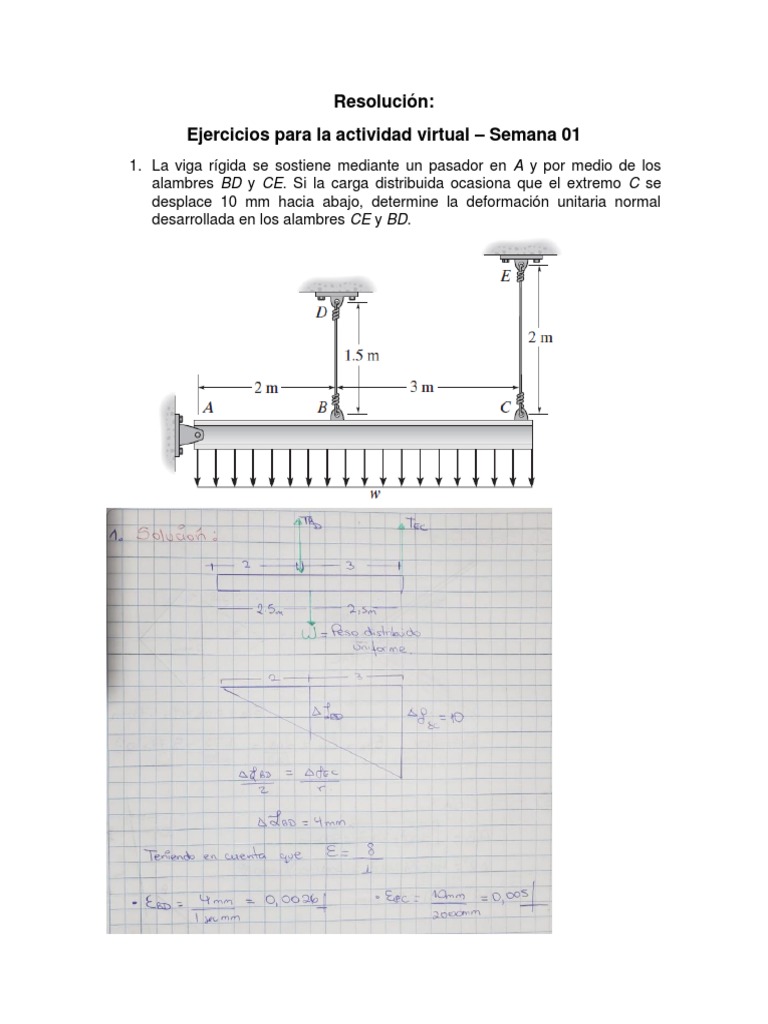

1. La viga rígida se sostiene mediante un pasador en A y por medio de los
alambres BD y CE. Si la carga distribuida ocasiona que el extremo C se
desplace 10 mm hacia abajo, determine la deformación unitaria normal
desarrollada en los alambres CE y BD.
2. Los dos alambres están conectados entre sí en A. Si la fuerza P ocasiona
que el punto A se desplace 2 mm en forma horizontal, determine la
deformación unitaria normal desarrollada en cada alambre.
3. Parte de un mecanismo de control para un avión consiste en un elemento
rígido CBD y un cable flexible AB. Si se aplica una fuerza al extremo D del
elemento y se produce una deformación unitaria normal en el cable de
0.0035, determine el desplazamiento del punto D. En un inicio, el cable no
está estirado.
4. La fuerza aplicada sobre el mango del brazo de la palanca rígida hace que el
brazo gire en sentido horario un ángulo de 3° alrededor del pasador A.
Determine la deformación unitaria normal promedio desarrollada en el
alambre. En un inicio, el alambre no está estirado.
5. La barra tiene un área de sección transversal A y está sometida a la carga
axial P. Determine los esfuerzos normal promedio y cortante promedio que
actúan sobre la sección sombreada, la cual está orientada en un ángulo u
respecto a la horizontal. Grafique la variación de estos esfuerzos como una
función del ángulo.
