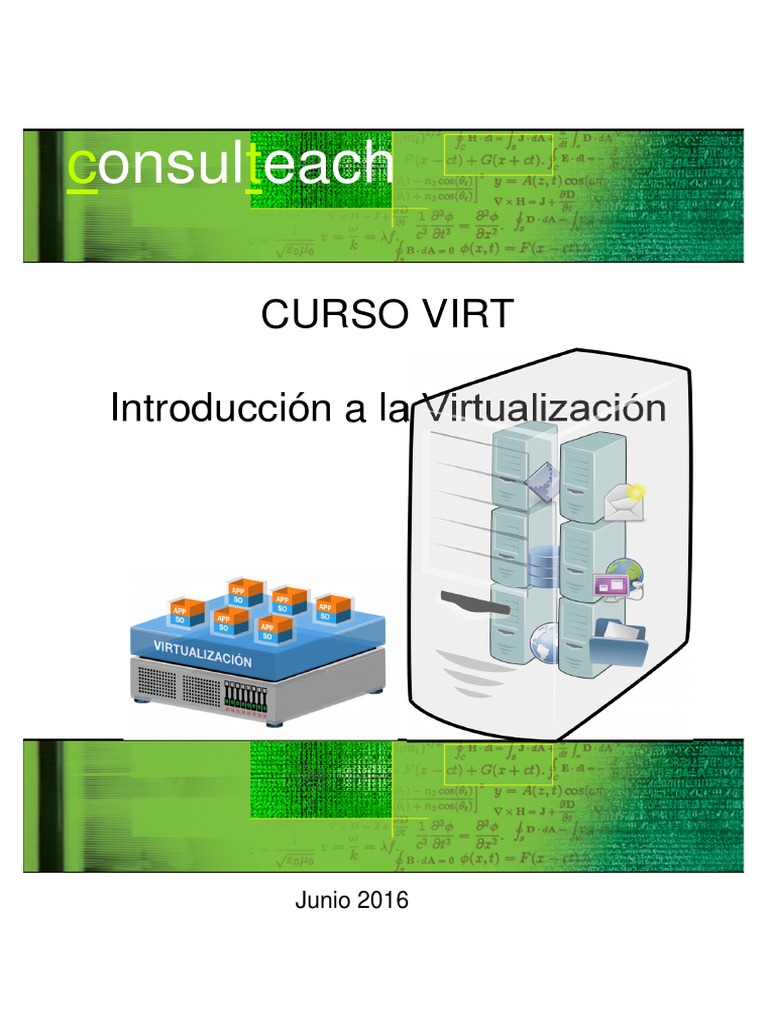

consulteach
CURSO VIRT
Introducción a la Virtualización
Junio 2016
1.- CONCEPTOS BÁSICOS
• Definiciones y conceptos de virtualización
• Tipos de virtualización
• Tecnologías de virtualización
• VMware Vsphere
2.- INSTALACIÓN DE ESXI Y VSPHERE CLIENT
• Localización y descarga de la imagen de software 5.5.0
• Creación del ISO DVD
• Instalación del hypervisor en el servidor
• Arranque y configuración inicial del hypervisor
• Localización y descarga de la aplicación Vsphere client 5.5.0
• Instalación de Vsphere Client
• Funciones de la conexión vía web
• Funciones de la conexión con Vsphere Client
LABORATORIO: Instalación y configuración inicial del hypervisor sobre una VM -
Instalación de Vsphere client y conexión al hypervisor
3.- ADMINISTRACIÓN BÁSICA DEL HYPERVISOR CON VSPHERE CLIENT
• Descripción y funciones de los componentes GUI
• Configuraciones básicas del hypervisor
• Operaciones básicas del hypervisor
LABORATORIO: Aplicación de configuraciones básicas - Visualización de recursos y
parámetros de performance - Configuraciones básicas de acceso remoto y Firewall
4.- MAQUINAS VIRTUALES
• Creación de una nueva VM
• Asignación de recursos
• Monitoreo de performance y eventos
• Consola de la VM
• Herramientas VMware
• Operaciones con las VMs
LABORATORIO: Creación de una nueva VM – Configuración - Monitoreo
5.- PLANTILLAS OVF
• Descripción y conceptos OVF
• Despliegue de un appliance OVF
• Personalización de OVF
• Exportación de una VM
LABORATORIO: Despliegue, configuración básica y arranque de la VM Cisco Prime
Infrastructure. Exportación de la VM Cisco Prime Infrastructure
Esta guía constituye una referencia para el dictado del curso.
La totalidad de los temas y conceptos se encuentra en el documento
FAA_11-16_VIRT, elaborado como material de estudio del curso.
2
consulteach VIRTUALIZACIÓN
Alcance y objetivos del curso
El curso brinda los conocimientos de administración y operación del hypervisor
VMware ESXi 5.5.0 mediante el uso de VSphere Client 5.5.0, con el objetivo de
brindar soporte de gestión y mantenimiento a la máquina virtual (VM) de la
aplicación Cisco Prime Infrastructure 2.2 utilizado como sistema de gestión de la red
RCDO de FAA.
En el Módulo I se introducen los conceptos generales de la virtualización.
En el Módulo II se brindan los conocimientos para la descarga, instalación y
configuración del Hypervisor vSphere ESXi y vSphere Client (ambos VMware)
En el Módulo III se implementan las operaciones de gestión y administración del
Hypervisor utilizando la aplicación vSphere Client.
En el Módulo IV se trabaja sobre las VMs (Máquinas Virtuales) utilizando vSphere
Client.
Y finalmente, en el Módulo V se presentan los conceptos relacionados con OVF
(Open Virtualization Format), estándar abierto para empaquetar y distribuir servicios
virtualizados, o de forma más general software a ejecutar en máquinas virtuales.
3
consulteach I. CONCEPTOS BÁSICOS
Definiciones y conceptos de virtualización
Virtualización es la creación de una versión virtual (ó lógica) de un recurso físico:
plataforma de hardware (HW), sistema operativo (OS), memoria (MEM), sistema de
almacenamiento (STOR), o dispositivo de red (NET).
Virtualización del ACCESO
Tecnologías de HW y SW que permiten –prácticamente– a cualquier dispositivo el
acceso a cualquier aplicación, con escaso conocimiento entre ellos. La aplicación
“ve” a un dispositivo con el que puede trabajar; y el dispositivo “ve” a una aplicación
con la que puede interactuar.
Virtualización de la APLICACIÓN
Tecnologías de SW que permiten a las aplicaciones ejecutarse sobre diversos OS y
plataformas de HW. La virtualización de las aplicaciones tiene dos formas: Client-
side y Server-side. La aplicación se ejecuta “encapsulada” (corre en un contexto
artificial).
Virtualización del PROCESAMIENTO
La virtualización a nivel del sistema operativo abstrae los servicios del OS, tales
como sistemas de archivos (filesystems), dispositivos, la red y la seguridad, y
provee un entorno virtualizado a las aplicaciones nativas.
Virtualización de la RED
El contexto virtualizado de la red es muy similar a la red física. Cada VM y cada
Hypervisor poseen una dirección IP y una NIC virtual. Estas NICs virtuales están
conectadas a switches Ethernet virtuales.
Virtualización del ALMACENAMIENTO
Desde la óptica de la VM, cada disco virtual aparece como conectado a un drive
SCSI, con su correspondiente controladora SCSI, independientemente de que el
dispositivo de almacenamiento físico sea accedido mediante controlador local,
iSCSI, NFS, Fibre Channel, ó adaptador FCoE.
4
consulteach I. CONCEPTOS BÁSICOS
Tipos de virtualización
Concretamente, existen dos tipos de hypervisores: los Nativos o unhosted (llamados
“de tipo 1”, y los alojados (“de tipo 2”) que requieren de un OS para su ejecución.
Podría agregarse una tercera clase denominada híbrida con características de estas
dos tecnologías.
Hypervisor Tipo 1
También llamados nativos, unhosted o bare-metal. El hipervisor se ejecuta
directamente sobre el hardware físico; el Hypervisor se carga antes que ninguno de
los sistemas operativos invitados, y todos los accesos directos a hardware son
controlados por él.
Hypervisor Tipo 2
También llamados hosted. El hipervisor se ejecuta en el contexto de un sistema
operativo completo, que se carga antes que el Hypervisor. Las VMs se ejecutan en
un tercer nivel, por encima del Hypervisor.
Hypervisor Tipo híbrido
En este modelo tanto el sistema operativo anfitrión como el Hypervisor interactúan
directamente con el hardware físico.
Las VMs se ejecutan en un tercer nivel con respecto al hardware, por encima del
Hypervisor, pero también interactúan directamente con el sistema operativo anfitrión.
5
consulteach I. CONCEPTOS BÁSICOS
Tecnologías de virtualización
Tipo 1 - Monolítico Tipo 1 - MicroKernel
Entre los principales proveedores de software que han desarrollado tecnologías de
virtualización integrales (que abarcan todas las instancias: servidor, aplicaciones,
escritorio) se encuentran:
KVM: Kernel Based Virtual Machine – Solución de virtualización completa para Linux
http://www.linux-kvm.org/page/Main_Page
XEN - Xen Project - The open source standard for hardware virtualization. Linux
https://www.xenproject.org/users/virtualization.html
VirtualBox – Aplicación de virtualización de propósito general, para HW x86, para
servidores, escritorios y uso embebido. Windows, Linux, Solaris. Adquirida por Sun.
https://www.virtualbox.org/
Vmware Workstation - Se instala en el OS host. Ofrece una amplia compatibilidad
de HW al heredar del host la compatibilidad con los dispositivos. Windows, Linux,
Solaris. http://www.vmware.com/es/products/workstation/faqs.html
Vmware vSphere Hypervisor (ESXi)
http://www.linux-kvm.org/page/Main_Page
Microsoft Hyper-V - Información general sobre Hyper-V, incluido desde Windows
Server 2008 R2 y Windows Server 2012
https://technet.microsoft.com/es-es/library/hh831531.aspx
Parallels Desktop para Mac - Ejecuta un amplio conjunto de OS, incluidos OS X,
Windows 10, 8.1 y 7, Linux y Google ChromeTM
http://www.parallels.com/es/products/desktop/
6
consulteach I. CONCEPTOS BÁSICOS
VMware vSphere
El Hypervisor VMware vSphere (ESXi) es un hypervisor nativo (tipo 1, bare-metal),
gratuito para virtualizar servidores, consolidar aplicaciones y optimizar la utilización
del HW. La versión actual es 6.0. La versión instalada para la aplicación CPI (Cisco
Prime Infrastructure) de FAA es la 5.5
Conversión HW SW
La capa de virtualización está implementada
mediante los hypervisores ESXi, que abstraen los
recursos de procesamiento, memoria, video,
almacenamiento, redes, etc. convirtiéndolos en VMs. La capa de virtualización
incorpora servicios de aplicación para asegurar la disponibilidad, seguridad y
escalabilidad.
Cuando dos o más servidores físicos se agrupan para ser gestionados como un todo,
todos sus recursos agregados de CPU y RAM forman un CLUSTER.
Los servidores pueden agregarse y quitarse dinámicamente del CLUSTER.
Adicionalmente, los recursos de CPU y MEMORIA pueden ser más finamente
segregados en jerarquías de RESOURCE POOLS (agrupamientos de recursos).
7
consulteach II. INSTALACIÓN vSphere ESXI
y Client
vSphere ESXi
Sitio de VMware en la Argentina. Generar una cuenta e ingresar.
http://www.vmware.com/ar.html
Seleccionar vSphere en la sección de descargas. Versión que se desea descargar. La
actual es 6.0. CPI se ejecuta sobre ESXi 5.5 update 2.
El hypervisor ESXi de tipo 1, debe manejar todos los recursos de HW, con los drivers
apropiados. Existe una lista de servidores y componentes soportados en la guía de
compatibilidad http://www.vmware.com/resources/compatibility/search.php
8
consulteach II. INSTALACIÓN vSphere ESXI
y Client
vSphere Client
La instalación del cliente no ofrece dificultades ni diferencias respecto a la
instalación de cualquier otro programa Windows.
Se pueden instalar todas las versiones que sean necesarias para gestionar
diferentes versiones de hosts ESXi.
Los requerimientos para la instalación de vSphere Client:
• Sistema Operativo Windows
• CPU (500MHz o superior, procesador 1GHz, Intel ó AMD)
• 500MB de RAM (recomendado 1GB)
• 1.5GB de espacio en disco para la instalación completa
• Sin instancias de Microsoft Visual J#
• Tarjeta de red GbE
9
consulteach III. ADMINISTRACIÓN ESXI
vSphere ESXi GUI
La aplicación vSphere Client es una de las herramientas utilizadas para gestionar el
Host ESXi y las VMs.
Es conveniente abrir la aplicación vSphere Client en modo administrador (para permitir
el correcto mapeo de las unidades locales, desde las VMs).
Indicar la dirección IP del hypervisor ESXi y las credenciales de acceso.
Aparecerá un mensaje de advertencia
porque el certificado digital auto-emitido
por el host ESXi no puede ser verificado
por el dispositivo local. Para evitar dicho
mensaje en el futuro, se puede instalar
dicho certificado
La aplicación vSphere Client es una de las herramientas utilizadas para gestionar el
Host ESXi y las VMs.
10
consulteach IV. MÁQUINAS VIRTUALES
vSphere ESXi GUI
Una máquina virtual (VM) es una implementación de software de un sistema físico
(servidor o PC). Es un contenedor de software perfectamente aislado que puede
ejecutar sus propios OS y aplicaciones como si fuera un sistema físico.
La VM está compuesta por un conjunto de varios tipos de archivo asociados.
Estos archivos están ubicados en el directorio de la VM en un datastore. Dependiendo
del estado y la configuración de la VM, no todos los archivos pueden estar presentes
en el directorio de la VM.
Cuando se genera una VM, se le asignan recursos especificados/recomendados para
cada OS y aplicaciones que se van a ejecutar. HW que se puede configurar:
• CPU: vCPUs
• Memoria: vRAM
• Almacenamiento: HDs
• Adaptador IDE/SCSI
• Drives: Floppy/DVD/CD-ROM
• Adaptadores de red vNICs
• Puertos: COM/LPT/USB
El repertorio de operaciones que pueden
realizarse sobre las VMs
depende de las características de cada VM y de su estado de funcionamiento.
11
consulteach V. PLANTILLAS OVF
Paquetes de VMs o Servicios Virtualizados
Las máquinas virtuales VMware están hechas sobre la base de archivos de
configuración y un disco duro virtual. El Formato de Virtualización Abierta (OVF) fue
desarrollado como un estándar abierto para diferentes plataformas de virtualización,
incluyendo los programas creados por VMware.
Una máquina virtual consiste de una carpeta con archivos de máquina virtual y un
archivo que los describe.
Open Virtualization Format (OVF) es un estándar abierto para empaquetar y distribuir
servicios virtualizados o de forma más general software a ejecutar en máquinas
virtuales.
•Desplegar VM desde plantilla
•Exportar o crear plantilla desde VM
Tanto OVF como OVA son paquetes que contienen una VM a desplegar.
• OVA: Open Virtual Appliance
• OVF: Open Virtualization Format
La plantilla OVF contiene los archivos:
.vmdk uno o más archivos del disco virtual
.mf digesto (comprobación o manifiesto) sha de los otros archivos
.ovf definición (archivo XML) de la VM.
En la plantilla OVA todos los archivos indicados están comprimidos con TAR en un
único archivo. Con WinRAR se pueden extraer los archivos de un paquete OVA.
El soporte OVF de vSphere no se limita al despliegue y empaquetamiento de VMs,
sino que también posee una parte programática denominada entorno (o environment)
OVF.
12
consulteach LABORATORIOS
Instalaciones y configuraciones prácticas
LABORATORIO INSTALACIÓN vSphere ESXi y Client:
1. Instalación y configuración inicial del hypervisor sobre una VM
2. Instalación de vSphere client y conexión al hypervisor
LABORATORIO ADMINISTRACIÓN ESXi CON vSPHERE CLIENT:
1. Aplicación de configuraciones básicas
2. Visualización de recursos y parámetros de performance
3. Configuraciones básicas de acceso remoto y Firewall
LABORATORIO MÁQUINAS VIRTUALES:
1. Creación de una nueva VM
2. Configuración
3. Monitoreo
LABORATORIO PLANTILLAS OVF:
1. Despliegue, configuración básica y arranque de la VM CPI
2. Exportación de la VM Cisco Prime Infrastructure
13
