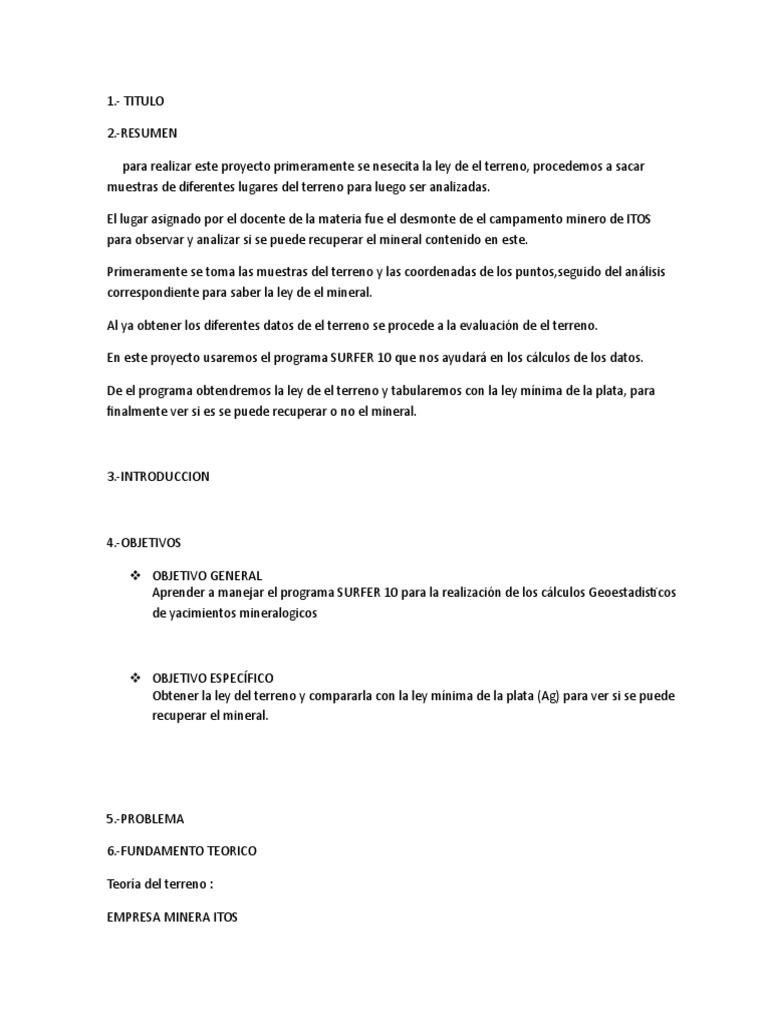

1.

- TITULO

2.-RESUMEN

para realizar este proyecto primeramente se nesecita la ley de el terreno, procedemos a sacar
muestras de diferentes lugares del terreno para luego ser analizadas.

El lugar asignado por el docente de la materia fue el desmonte de el campamento minero de ITOS
para observar y analizar si se puede recuperar el mineral contenido en este.

Primeramente se toma las muestras del terreno y las coordenadas de los puntos,seguido del análisis
correspondiente para saber la ley de el mineral.

Al ya obtener los diferentes datos de el terreno se procede a la evaluación de el terreno.

En este proyecto usaremos el programa SURFER 10 que nos ayudará en los cálculos de los datos.

De el programa obtendremos la ley de el terreno y tabularemos con la ley mínima de la plata, para
finalmente ver si es se puede recuperar o no el mineral.

3.-INTRODUCCION

4.-OBJETIVOS

 OBJETIVO GENERAL
Aprender a manejar el programa SURFER 10 para la realización de los cálculos Geoestadisticos
de yacimientos mineralogicos

 OBJETIVO ESPECÍFICO
Obtener la ley del terreno y compararla con la ley mínima de la plata (Ag) para ver si se puede
recuperar el mineral.

5.-PROBLEMA

6.-FUNDAMENTO TEORICO

Teoría del terreno :

EMPRESA MINERA ITOS

El Yacimiento de complejos en mina Itos, continúa explotándose por cooperativistas de "Nueva San
José" que son comercializados en la ciudad de Oruro. Este sistema de explotación es rudimentario y
depredador, creemos que los trabajos deberían ser racionales con control eficiente y cumpliendo las
normas y disposiciones legales de regulación respectivas, por los riesgos que representan las
actividades productivas.

La riqueza mineralógica de mina Itos no está agotada ya que en profundidad las reservas han sido
exploradas mediante taladros de diamantina realizados por la Ex Empresa Minera San José.

ESTIMACIÓN DE RESERVAS

La estimación de reservas implica, la introducción de un criterio técnico económico, es importante

señalar que han sido calculadas asumiendo que las estructuras mineralógicas mejoran en su
contenido de mineral en profundidad.

En la estimación de reservas las técnicas empleadas tanto en muestreo como en análisis químico
fueron dirigidas y ejecutadas por Personal de la ex- Empresa San José el año 1990, los resultados
dieron los siguientes valores: Reservas solidas Positivas; 288,606 TMS; 8.00 DM Ag; Probable: 144,354
TMS; 6.00 DM Ag TOTAL: 432,960 TMS; 7.00 DM Ag
Metodología de uso del programa :

Surfer es un software que permite interpolar a partir de datos puntuales y generar curvas de nivel
representativas del área estudiada. Podemos realizar superficies a partir de datos de niveles
piezométrico, cotas, parámetros hidroquímicos, entre otros. Para la interpolación utiliza diverso
métodos, entre ellos la geoestadística (Kriging).

Paso 1: Datos de entrada. Para desarrollar el presente tutorial construiremos un mapa de variación del
nivel piezométrico. Para ello contamos con los datos de un archivo Excel llamado NivelesSurfer que
contiene el nombre del punto, las coordenadas X, Y y nivel piezométrico (NP), tal como se muestra a
continuación.

Datos de entrada

Paso 2. Creación de Plot Document. En Surfer seleccionamos File seguido de New.

New

De la ventana que aparece seleccionamos Plot Document.

Plot Document

Paso 3. Creación de un GRD. Del menú Grid seleccionamos Data.

Grid Data

De la ventana que aparece buscamos el archivo donde tenemos los datos (NivelesSurfer)
Open grid data

Damos clic en Abir y aparece la siguiente ventana.

Asignando Grid data

En la ventana anterior por lo menos se debe rellenar la siguiente información.

Data Columns: Se debe verificar que los datos asignados por SURFER a las variables (X, Y, Z), sean las
mismas ingresadas en la serie de datos. Para lo cual se utiliza el título de cada columna, que fue
ingresado en el conjunto de datos.

Gridding Method: Se nos ofrece una diversidad de métodos para realizar la grilla de interpolación,
incluyendo métodos geoestadísticos y determinísticos … nosotros en este caso apicaremos Kriging
(que es un método geoestadístico)

Output Grid File: Indicar la ruta y el nombre con el que se guardará el Grid de salida.

Grid Line Geometry: Se muestran mínimos y máximos de la serie, la discretización o tamaño de celda
a la cual quiere hacerse la interpolación y el número de divisiones horizontales y verticales. En este
caso particular, se generará una malla de interpolación de 200 x 200 metros, utilizando para ello los
puntos que se poseen.

Grid Reporte: Lo podemos deshabilitar o dejarlo habilitado.

Después de rellenar los datos necesarios, la ventana se verá de la siguiente forma.

Grid Datos rellenados

Al dar clic en Ok aparece la ventana de reporte en la que damos clic en Acertar. Después podemos
elegir en guardar o no el reporte….

Gridding Report
Paso 4. Mapa de contorno. Vamos al menú Map y seleccionamos Countour Map seguido de New
Countour Map.

New Contour Mapa

Aparece una ventana de donde debemos abrir el Grid (creado en el paso 3) a partir del cual se
realizará el mapa de contorno, en este caso seleccionamos NivelesSurfer.

Open Grid

Clic en Abrir y finalmente se crea el mapa de superficie piezométrica.

Mapa de contorno
Krigeaje :

El krigeaje o krigeado (del francés krigeage) es un método geoestadístico de estimación de puntos que
utiliza un modelo de variograma para la obtención de datos. Calcula los pesos que se darán a cada
punto de referencias usados en la valoración. Esta técnica de interpolación se basa en la premisa de
que la variación espacial continúa con el mismo patrón. Fue desarrollada inicialmente por Danie G.
Krige a partir del análisis de regresión entre muestras y bloques de mena, las cuales fijaron la base de
la geoestadística lineal.

KRIGING

es un método geoestadístico de interpolación que ha probado ser útil y popular en muchos campos
(Burgess y Webster, 1980). En la actualidad FUNDECOR utiliza este método de interpolación de
modelos de elevación digital (mapas de curvas de nivel) para la planificación del aprovechamiento
forestal de los bosques naturales. Dicho método provee, a partir de una muestra de puntos, ya sean
regular o irregularmente distribuidos, valores estimados de aquellos sitios donde no hay información,
sin sesgo y con una varianza mínima conocida.

Para la interpolación de un MED con esta técnica es necesario conocer previamente cuatro aspectos
básicos acerca de los datos de elevación a interpolar: a) el semivariograma, b) el efecto nugget c) la
anisotropía y d) la presencia o no de un componente estructural o “drift” (Burgess y Webster, 1980).
SURFER for Windows 6.0 cuenta con una versión muy completa de la aplicación de la técnica Kriging,
en la cual es posible definir los parámetros de interpolación de estos cuatro elementos básicos,
determinados mediante la construcción de un semivariograma experimental (ver Sección 6.1.1). Con
dicho semivariograma experimental es posible indicar en el módulo Kriging de SURFER for Windows,
el modelo que ajusta la variación de la semivarianza, la semivarianza máxima entre pares de puntos
conocida como SILL, el RANGO del semivariograma, y el tipo de variación (ISOTRÓPICA o
ANISOTRÓPICA).
Mediante el ajuste de un semivariograma experimental, también es posible determinar si existe un
EFECTO NUGGET en los datos. Si bien por definición en cualquier modelo de semivariograma ((0)=0,
cuando existe un EFECTO NUGGET en los datos, el límite de ((h) cuando h tiende a cero es diferente
de cero. Para una variable continua como la elevación, el EFECTO NUGGET se puede presentar como
producto de errores de medición y variaciones sobre distancias mucho más pequeñas que los
intervalos de muestreo utilizados (Burgess y Webster, 1980). Al respecto, la experiencia acumulada en
el ajuste de varios semivariogramas experimentales ha mostrado la inexistencia de un EFECTO
NUGGET en los datos de elevación levantados con la precisión de los instrumentos forestales (brújula,
clinómetro y cinta métrica) y con el diseño de carriles señalado anteriormente.

Variograma :

En general el variograma es una función creciente de la distancia vectorial de separación h, debido a

que, en promedio, cuanto más separados estén las muestras una de otra,sus leyes serán más
diferentes.

Características de un variograma :

Continuidad

Zona o área de influencia

Fenómenos de transición

Anisotropía :

Un depósito mineral es isotropico si sus características geologícas son las mismas en diferentes
direcciones, de otra manera es depósito mineral es anisotropico.

Las anisotropías son fácilmente detectadas calculando variogramas en diferentes direcciones.

7.-ANALISIS DE DATOS

Variograma: 1

Dirección: 0.0

Tolerancia: 45.0
Curvas de nivel :
8.-CONCLUSIONES:

9.-BIBLIOGRAFIA
