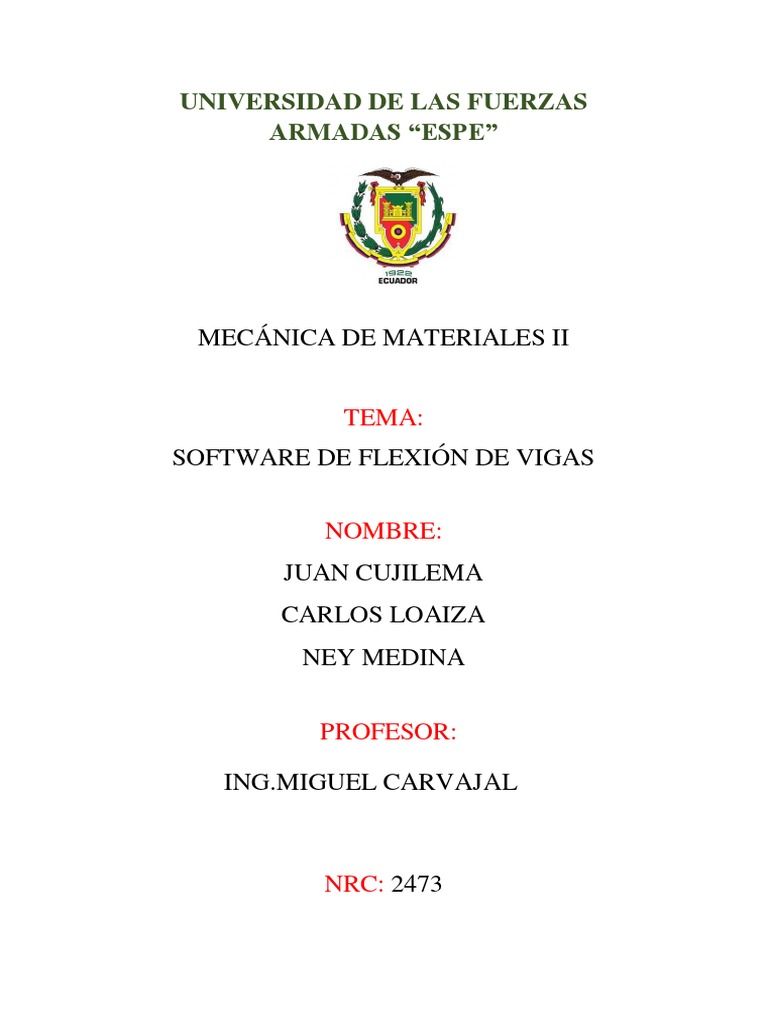

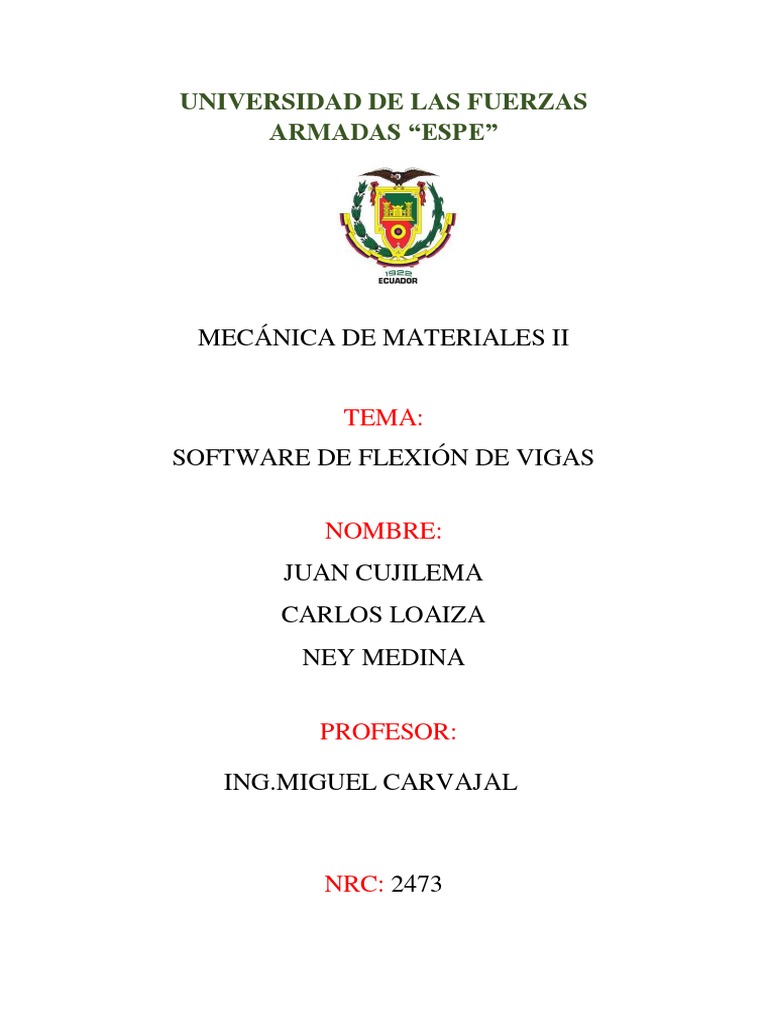

UNIVERSIDAD DE LAS FUERZAS

ARMADAS “ESPE”

MECÁNICA DE MATERIALES II

TEMA:
SOFTWARE DE FLEXIÓN DE VIGAS

NOMBRE:
JUAN CUJILEMA
CARLOS LOAIZA
NEY MEDINA

PROFESOR:

ING.MIGUEL CARVAJAL

NRC: 2473
OBJETIVO:

 Calcular la flexión de vigas estáticamente determinadas e indeterminadas por

medio del software OptimalBeam.

FLEXIÓN
Un elemento ester sometido a flexion cuando actúen sobre él cargas que tiendan a
doblarlo.En un esfuerzo de flexión se dan los esfuerzos de tracción y compresión a la vez,
pues cuando el cuerpo se hunde, una parte sube hacia fuera (tracción), mientras que otra
se hunde hacia dentro (compresión). Cuando una viga es sometida a flexión puede
producirse fallas en ella, las más comunes son: [1]

PANDEO LATERAL Y PANDEO LOCAL DE ALA

ABOLLADURA DEL ALMA

ESFUERZOS PRODUCIDOS POR FLEXIÓN

Se define como esfuerzo a la razón entre la fuerza aplicada y el área sobre la que esta
actúa. Cuando una viga es sometida a flexión, la fuerza y el momento total que se
encuentran actuando sobre la superficie se manifiestan como distribución de fuerzas a
través de toda el área, la cual tendrá dos componentes: normal y tangencial.[1]

ESFUERZO NORMAL
Es el resultante de las tensiones perpendiculares a la sección transversal y presenta el
mismo valor en cualquier punto la misma. [2]

ESFUERZO CORTANTE
Se produce cuando las cargas actúan paralelas a la sección transversal, la fuerza cortante
en las secciones I, la resiste principalmente el alma. [2]

DESCRIPCION DEL PROGRAMA OPTIMALBEAM

Una calculadora de haz simple que resuelve haces estáticamente indeterminados y

proporciona reacciones de soporte, fuerza de corte, momento de flexión, diagramas de
deformación y tensión.

Su misión es simplificar la experiencia de análisis estructural y dar más tiempo para

concentrarse en lo que realmente importa

El programa cuenta con un interruptor que puede convertir la configuración de su modelo

a las unidades en las que se tenga más comodidad. Incluye tanto el sistema internacional
como el inglés.

El programa funciona en línea, y su interfaz brinda una buena facilidad de uso para el
usuario. [3]
Resultados que pueden obtenerse
El programa ofrece las reacciones en los apoyos, fuerzas internas y deformaciones en la
viga. También ofrece algunos resultados intermedios obtenidos en el cálculo, que son
útiles para los problemas y ejercicios. Se pueden obtener:

Reacciones en apoyos

Funciones de discontinuidad y simplificadas para cortante, flector, giros y flechas

Valores de esas funciones en cualquier punto de la viga

Representaciones gráficas

Valores máximos en las funciones

Para las vigas hiperestáticas, la matriz de funciones que se obtiene al calcular las
reacciones de los apoyos. [3]

Vigas calculables

OptimalBeam permite calcular varios tipos de vigas:

 Isostáticas:
o Con dos apoyos
o Con un empotramiento sin apoyos
o Vigas Gerber (27 combinaciones isostáticas de rótulas y apoyos con o sin
empotramientos)
 Hiperestáticas:
o Vigas continuas, con varios apoyos sin rótulas, con o sin empotramientos,
y con o sin descenso de apoyos.

Las vigas deben de tener inercia y elasticidad constantes. Permite emplear cargas distribuidas
(variables y constantes), puntuales y momentos puntuales. [3]
Ejercicio Aplicativo:
Una flecha circular de 32 mm de diámetro y 700 mm de largo se somete a una carga de
3.0KN. La flecha es de acero. ¿Calcule la flexión si los extremos están empotrados?

Datos:

𝝓 = 32𝑚𝑚

𝒍 = 700𝑚𝑚

𝑷 = 3.0𝐾𝑁

𝚬 = 207𝐺𝑃𝑎

𝜋𝑑4
I0 =
64

𝜋(32𝑚𝑚)4
I0 =
64

I0 = 51471.85 𝑚𝑚 4

Interfaz del programa:

Selección de la viga:

Selección de los soportes:

Selección y ubicación de fuerzas:
Obtención de resultados:

Reacciones:

Diagrama Fuerza Cortante:

Diagrama de Momento Flector:

 Diagrama de Flexión:

Ventajas y Desventajas

 El programa tiene una interfaz muy accesible y fácil de usar para el usuario
 El programa se encuentra en línea y es de pago para mejores opciones de
funcionamiento.
 No se puede elegir el tipo de material con designación, pero si podemos ingresar
por teclado el módulo de elasticidad y la inercia para los respectivos cálculos

Conclusiones:

 Se concluye que los resultados de los ejercicios realizados en clases, con los
resultados del programa son iguales. Por lo tanto, verificamos que el software es
muy útil para la comparación de resultados.

Recomendaciones:

 Analizar las gráficas que facilita el software para tener una mejor interpretación
del fenómeno físico.

Bibliografía:
[1]VÁZQUEZ FERNÁNDEZ M.; “Resistencia de Materiales”; U. POLITÉCNICA DE
MADRID
[2] Mott, R. L. (2009). Resistencia de Materiales. Mexico: PEARSON EDUCACION.
[3] Valladolid , (2007), Descripción del software Recuperado de:
http://xvigas.sourceforge.net/
