Clase 5 DataCenter

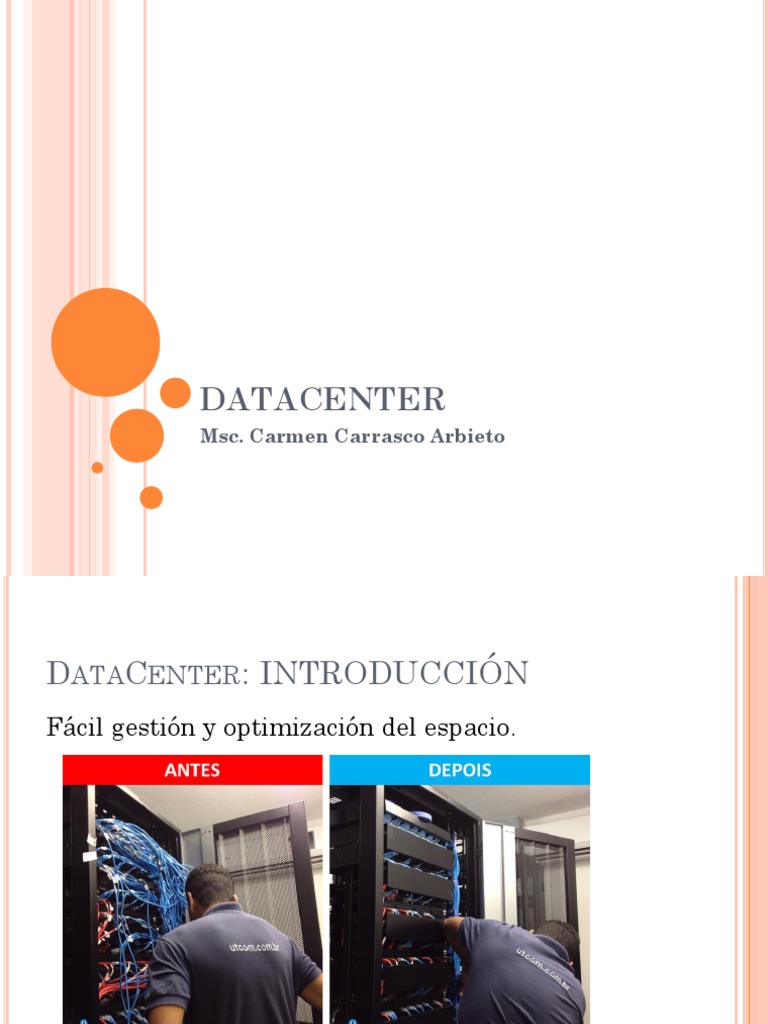

DATACENTER
Msc. Carmen Carrasco Arbieto

DATACENTER: INTRODUCCIÓN
Fácil gestión y optimización del espacio.
Rápida evolución de internet y la necesidad de

estar conectado en todo momento.
Es un conjunto integrado de componentes de alta
tecnología que permiten ofrecer servicios de
infraestructura de TI de valor agregado,
típicamente procesamiento y almacenamiento de
datos, a gran escala, para cualquier tipo de
organización.
Los datacenter y sus

conexiones forman la
infraestructura de la nube,
sea privada o pública.
Pueden dividirse en tres grandes bloques:

Instalaciones (Instalaciones físicas, equipamiento de
energía y refrigeración), gerenciamiento y TI.
La localización depende de las condiciones de
ofrecimiento de energía, telecomunicaciones y el
clima.
El papel principal del DataCenter en el nuevo
escenario es posibilitar alcanzar el nivel de servicio
adecuado para cada aplicativo al mismo tiempo que
es eficiente en términos energéticos.
La meta principal de un DataCenter es obtener

Resiliencia, que en TI significa atender la demanda
de negocios de manera efectiva, reducir el costo
total de propiedad(TCO) y volver el negocio
flexible.
SERVICIOS DE TI DEL DATACENTER
Servicios de red: Componen la conexión entre los
componentes internos y de estos con el mundo
exterior. La conexiones son hechas mediante
arbitraje de los switches.
Servicios de Seguridad: componen los servicios
de firewall. Incluyen también servicios provistos
por sistemas de detección de intrusos y prevención
y filtración de paquetes.
Servicios de procesamiento: responden
directamente por el desempeño del datacenter.
Servicio de almacenamiento: se refiere al
almacenamiento de datos en unidades de Storage.
También los niveles de servicio para disponibilidad
y seguridad son dependientes de este servicio.
Servicios de virtualización: permiten que
servidores físicos rueden diversas aplicaciones en
diferentes sistemas operacionales, optimizando la
utilización de los recursos de procesamiento y de
memoria.
Servicios de Aplicación: trabajan
principalmente Load-balancing, secure socket layer
(SSL) offloading y caching.
Servicios de alta disponibilidad (HA) y
recuperación de desastres (Disaster
Recovery-DR): Son servicios para la obtención de
alta disponibilidad y recuperación de desastres,
incluyendo la extensión de la SAN, selección del
site de contingencia, interconectividad.
Servicios de Monitoramiento, gerenciamiento
y automatización: abarcan toda la malla de
monitoramiento, incluyendo el NOC (Networking
Operation Center), desde el HW hasta los aspectos
de automatización de patches(correcciones) del
sistema operacional.
DATACENTER: DISEÑO
DATACENTER: DISEÑO
Ubicación Geográfica:
 Infraestructuras disponibles en las cercanías:
energía eléctrica, carreteras, acometidas de
electricidad, centralitas de telecomunicaciones,
bomberos, etc.
 Riesgo: posibilidad de inundaciones, incendios,
robos, terremotos, etc.
Requisitos de las dependencias:
 Doble acometida eléctrica.
 Altura suficiente de las plantas…

DATACENTER: DISEÑO
 Falsos pisos y falsos techos.
 Cableado de red y teléfono.
 Doble cableado eléctrico.
 Generadores y cuadros de distribución eléctrica.
 Acondicionamiento de salas.
 Instalación de alarmas, control de temperatura y

humedad con avisos SNMP o SMTP.
 Facilidad de acceso (pues hay que meter en él
aires acondicionados pesados, muebles de
servidores grandes, etc).
DATACENTER: DISEÑO
 Seguridad de las instalaciones
 Cerraduras electromagnéticas.
 Torniquetes.
 Cámaras de seguridad.
 Detectores de movimiento.
 Tarjetas de identificación….
DATACENTER: DISEÑO
Instalación de computadoras y LAN
 Creación de zonas desmilitarizadas (DMZ).
 Segmentación de redes locales y creación de redes
virtuales (VLAN).
 Despliegue y configuración de la electrónica de
red: pasarelas, enrutadores, conmutadores, etc.
 Creación de los entornos de explotación, pre-
explotación, desarrollo de aplicaciones y gestión
en red.
 Creación de la red de almacenamiento.
 Instalación y configuración de los servidores y
periféricos.
DATACENTER: DISEÑO
DATACENTER: FISICAL LAYOUT
DATACENTER : CARACTERÍSTICAS SLA
Criterios que se deben considerar:
 Desempeño
 Disponibilidad
 Escalabilidad
 Seguridad
 Administrable
Estos criterios deben ser aplicados a cada

componente del DC.
Funcionamiento de forma integrada.
DATACENTER : SLA - DISPONIBILIDAD
DATACENTER : ESTÁNDAR TIA-942
 Define los requisitos mínimos de la
infraestructura de telecomunicaciones de
datacenters y salas de computadores.
 Considera diversos aspectos del datacenter,
incluyendo layout y espacio físico necesario,
selección del site, infraestructura de cableado,
aspectos mecánicos y eléctricos.
 La clasificación en capas por niveles de
disponibilidad es la principal contribución de la
norma.
DATACENTER : ESTÁNDAR TIA-942
 Se considera el datacenter en términos de
capas(tiers) de niveles críticos.
Existe el compromiso entre el costo total de
propiedad (TCO) y la elección de una capa de
criticidad
 Cuanto más sofisticado es el Datacenter, menor
el downtime y mayor es el TCO.
 TIA-942 permite definir el nivel crítico del
datacenter y es sin duda el padrón utilizado para
clasificar datacenter en el mundo.
DATACENTER : ESTANDAR TIA-942
 La norma está basada en un conjunto de normas:
 ASHRAE: Refrigeración.
 TIA/EIA 568: Cableado estructurado.
 TIA/EIA569: canalizaciones y espacios.
 TIA/EIA 606: Esquema de administración uniforme
independiente de las aplicaciones.
 TIA/EIA 607: Puesta a tierra y puenteado de los
sistemas de cableado estructurado.
DATACENTER : ESTÁNDAR TIA-942:
COMPONENTES
Entrance Room (ER): Espacio de interconexión

entre el cableado estructurado del datacenter y el
cableado que viene de las operadoras de
telecomunicaciones.
COMPONENTES
Main Distribution Area(MDA): área donde se

encuentra la conexión central del datacenter, es
donde se distribuye el cableado estructurado.
Incluye los ruteadores y backbone.
DATACENTER : ESTANDAR TIA-942:
COMPONENTES
Horizontal Distribution Area (HDA): Área

utilizada para conexión con área de equipamiento.
Incluye el cross connect horizontal y equipamiento
intermediario. Incluye switches LAN/SAN/KVM.
DATACENTER : ESTANDAR TIA-942:
COMPONENTES
Zone Distribution Area (ZDA): Punto de

interconexión opcional del cableado horizontal.
Provee flexibilidad para el datacenter. Queda entre
el HDA y el EDA.
COMPONENTES
COMPONENTES
Equipment Distribution Area (EDA): área para
equipamiento terminal (servidores, storage, unidades de
cinta) y los equipamientos de red. Incluye Racks y gabinetes.
DATACENTER : ESTANDAR TIA-942: CAPAS
(TIERS)
 Define la clasificación de los DataCenter en
cuatro niveles independientes, considerando:
 Arquitectura y estructura
 Telecomunicaciones
 Sistemas eléctricos
 Sistemas Mecánicos
 Para tener el datacenter un una de esas capas, es

necesario que cumpla los requisitos en esos
cuatro frentes.
DATACENTER : ESTANDAR TIA-942: TIER 1
: BASICO
 En este modelo no existe redundancia en las
rutas físicas y lógicas.
 Puntos de falla:
 Energía eléctrica
 Central operadora de telecomunicaciones.
 Equipos de la operadora
 Ruteadores o switches
Cualquier catástrofe en los caminos de interconexión o en

las áreas ER, MDA, HDA, ZDA e EDA
 Downtime: 28.8 hr/año equivale a 99.6%

DATACENTER : ESTÁNDAR TIA-942: TIER 2:
COMPONENTES REDUNDANTES
 Deben tener módulos de energía redundantes:
 Los equipamientos de telecomunicaciones del
datacenter y también de la operadora.
 Dispositivos LAN-SAN.
 Cables de cobre o fibra redundantes:
 Cableado de la backbone principal LAN y SAN de las
áreas de distribución horizontal para los switches del
backbone.
 Dos cajas de acceso de telecomunicaciones y dos
caminos de entrada hasta el ER.
 Se debe proveer módulos no-break redundantes
en N+1.
 Es necesario un sistema generador eléctrico para
reemplazar toda la carga.
 No es necesario redundancia en la entrada del
servicio de distribución de energía.
 Los sistemas de aire acondicionado deben ser
proyectados para la operación continua 24x7 e
incorporan redundancia N+1.
DATACENTER : ESTANDAR TIA-942: TIER 2:
 Puntos de falla:
 Sistemas de aire acondicionado o energia pueden
ocasionar fallas en todos los otros componentes del
datacenter.
 Downtime: 22 hr/año (equivale a 99,7%)
MANTENIMIENTO SIN PARADA
 Debe ser atendido por lo menos por dos
operadoras de telecomunicaciones con cableado
distinto.
 Se debe tener dos salas de entrada (ER) con 20
metros de separación como mínimo.
 Esas salas no pueden compartir equipos de
telecomunicaciones y deben estar en zonas de
protección contra incendios, sistemas de energía
y aire acondicionado distintos.
 Se debe proveer caminos redundantes entre las
salas de entrada (ER), las salas MDA y las salas
HDA. En esas conexiones se debe tener fibras o
pares de hilos de cobre redundantes.
MANTENIMIENTO SIN PARADA
 Se debe tener una redundancia para los
elementos activos considerados críticos como el
storage.
 Se debe proveer por lo menos una redundancia
eléctrica N+1.
 Puntos de falla: cualquier catástrofe en el MDA o
HDA interrumpirá el servicio.
 Downtime: 1,6 hr/año (equivale todo 99,982%)
TOLERANCIA A FALLAS
 Todo el cableado debe ser redundante, además de
protegido por caminos cerrados.
 Los activos deben ser redundantes y deben de
tener por lo menos dos alimentaciones de energía
activas e independientes.
 El sistema debe proveer conmutación automática
para los dispositivos de backup.
 Se recomienda una MDA secundaria que, en
zonas de protección contra incendio, deben ser
separados y alimentados por caminos separados.
TOLERANCIA A FALLAS
 No es necesario un camino duplo hasta el EDA.
 Se debe proveer disponibilidad eléctrica 2(N+1).
 El edificio debe tener por lo menos dos

alimentaciones de energía de empresas públicas a
partir de las diferentes subestaciones.
 El sistemas de aire acondicionado debe incluir
múltiples unidades con la capacidad de
enfriamiento combinado para mantener la
temperatura y la humedad relativas de las áreas
críticas en las condiciones proyectadas.
TOLERANCIA A FALLAS
 Puntos de falla: Si la MDA primaria falla y no
hay MDA secundaria. Si la HDA primaria falla e
no hay HAD secundaria.
 Downtime: 0,4 hr/año (equivale al 99,995%)
DATACENTER : ESTANDAR TIA-942
Downtime, uptime y costo por capa.
Los determinantes primarios para el costo de construcción de un

datacenter son las capacidades de energia, refrigeración y el tamaño
de la sala de computadores.
Podemos mejorar el TCO del datacenter haciendo un correcto
dimensionamiento de los equipamientos de energía y refrigeración.
El concepto fundamental es la modularidad. La energía puede
representar un 20% a 40% del TCO de un datacenter.
ESTANDARIZACIÓN DEL DATACENTER
Chasis: Posibilita construir los datacenters basados en
bloques del tipo chasis que usan servidores en láminas
(blades).
ESTANDARIZACIÓN DEL DATACENTER
Rack: Se construye los
datacenter de la forma
convencional en bloques de
racks de servidores, permitiendo
obtener una modularidad media
sin el compromiso de utilizar
chassis de blades para o form-
factor de todos los servidores.
DATACENTER: EFICIENCIA ENERGÉTICA
 El datacenter es el elemento clave de la
infraestructura y donde ocurre buena parte del
consumo de energía del ambiente de TI.
 Un aspecto relevante en proyectos es siempre
considerar la potencia real consumida en los
proyectos para cálculo de la carga de TI
Alimentación del datacenter y el camino que la
energía (corriente publica) recorre hasta alimentar la
carga de TI, su objetivo.
Existen dos abordajes para intentar mejorar la
eficiencia del datacenter.
 Trata de mejorar la eficiencia de la estructura de
apoyo, que son los equipamientos que
transforman la energía y refrigeran el ambiente.
 La segunda trata de la eficiencia en el nivel de la
carga de TI.
La virtualización nos da la posibilidad de asignar
dinámicamente las cargas de trabajo para atender
los requisitos de negocio. Ese concepto conocido
como movilidad de la carga de trabajo, puede ser
extendido para el gerenciamiento térmico y de
energía del datacenter.
 PUE (Power usage effectiveness)
 DCiE (Datacenter Efficiency)
PUE = Energía total de la

Instalación / Energía dos
equipamientos de TI
DCiE = 1/PUE
Medir y
Substraer
Perdidas
De los PDUs
 La Trend Point estableció una nueva métrica
Micro PUE, con el objetivo de evaluar las
pérdidas de energía en la refrigeración al medir
el calor que fue disipado por el equipamiento.
 La micro PUE evaluá el consumo discriminando
en tres partes: perdida de eficiencia en la
infraestructura, consumo de energía de la TI y
consumo de energía de la refrigeración.
 A partir de la medida de calor removida por la
refrigeración, es posible determinar el consumo
de energía gastada por los equipamientos que
generan el calor en el datacenter.
DATACENTER: EFICIENCIA ENERGETICA
ARQUITECTURA E INFRAESTRUCTURA DEL
DATACENTER
 La arquitectura de Ti podemos definir como la
arquitectura de los aplicativos y la
infraestructura, y es parte importante del
proyecto de datacenter.
 La arquitectura de la infraestructura, tiene como
componente principal el datacenter, que también
es constituido por diversas arquitecturas.
ARQUITECTURA DEL DATACENTER
 La mejor forma de entender la arquitectura es
usar el modelo jerárquico de la norma TIA-942.
 Normalmente el datacenter es construido con

base en una arquitectura tecnológica jerárquica
que sigue el modelo sugerido por la Cisco, la cual
está de acuerdo con la norma TIA-942.
MDA NUCLEO
HDA AGREGACIÓN
EDA ACCESO
TIA - 942 CISCO

 El núcleo: formada por switches de alta
velocidad para los flujos que entran y salen del
datacenter.
 Agregación: formada por switches con función

de integración de los principales servicios de red,
incluyendo, balanceo de carga, detección de
intrusos, firewalls, SSL offloads, etc.
 Acceso: formada por switches donde los

servidores son conectados a la red y donde las
políticas de red (ACLs, QoS, VLANs) son
implementadas.
ARQUITECTURA VIRTUAL DEL
DATACENTER
 La virtualización hace posible la optimización de
uso de la infraestructura de TI incluyendo
servidores, storage y los dispositivos de red.
 Agrega los varios recursos y presenta un simple y

uniforme conjunto de elementos en un ambiente
virtual.
 El datacenter virtual puede ser aprovisionado

para el negocio con el concepto de infraestructura
compartida virtualmente.
DATACENTER
Los principales recursos compartidos :
 Recurso de procesamiento y memoria

incluyendo servidores, clusters y RP(
Resource Pools o Pool de recursos)
 Recursos de almacenamiento y
datastores.
 Recursos de conectividad.
DATACENTER
DATACENTER: CLUSTERIZACIÓN
La clusterizacion resuelve el problema de la falta
de recursos en servidores físicos. Idealmente el
cluster debe permitir que una aplicación ruede en
más de una maquina física, incrementando el
desempeño al mismo tiempo que aumenta la
disponibilidad.
 Cluster de alta disponibilidad (High Availability
– HA)
 Cluster de balanceo de carga (Load Balancing -
LB)
 Cluster de alta performance (HCP y HTC)
 Cluster en grid
INFRAESTRUCTURA DEL DATACENTER
vBlock
VCE(Virtual Computing Environment)

Ofrece una solución para nube privada basadas en
el concepto de vBlock.
Ofrece de manera integrada: virtualización,
procesamiento, almacenamiento,
Red, seguridad y gerenciamiento integrado.
TRABAJOS
 Hacer ejemplos de arquitecturas y topologias de
datacenter, y definir su TCO-costo total de
propiedade
 Desenvolver clusterizacion
 Claster de alta disponibilidad (High Availability –
HA)
 Cluster de balanceo de carga (Load Balancing - LB)
 Cluster de alta performance (HCP y HTC)
 Cluster em grid
 Mirar
https://www.youtube.com/watch?v=zDAYZU4A3
w0

Clase 5 DataCenter

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Clase 5 DataCenter

Cargado por

Copyright:

Formatos disponibles

DATACENTER

Msc. Carmen Carrasco Arbieto

Rápida evolución de internet y la necesidad de

Los datacenter y sus

Pueden dividirse en tres grandes bloques:

La meta principal de un DataCenter es obtener

 Altura suficiente de las plantas…

 Doble cableado eléctrico.

 Generadores y cuadros de distribución eléctrica.

 Instalación de alarmas, control de temperatura y

Estos criterios deben ser aplicados a cada

Entrance Room (ER): Espacio de interconexión

Main Distribution Area(MDA): área donde se

Horizontal Distribution Area (HDA): Área

Zone Distribution Area (ZDA): Punto de

 Para tener el datacenter un una de esas capas, es

Cualquier catástrofe en los caminos de interconexión o en

 Downtime: 28.8 hr/año equivale a 99.6%

 El edificio debe tener por lo menos dos

Los determinantes primarios para el costo de construcción de un

PUE = Energía total de la

 Normalmente el datacenter es construido con

TIA - 942 CISCO

 Agregación: formada por switches con función

 Acceso: formada por switches donde los

 Agrega los varios recursos y presenta un simple y

 El datacenter virtual puede ser aprovisionado

 Recurso de procesamiento y memoria

VCE(Virtual Computing Environment)

También podría gustarte
