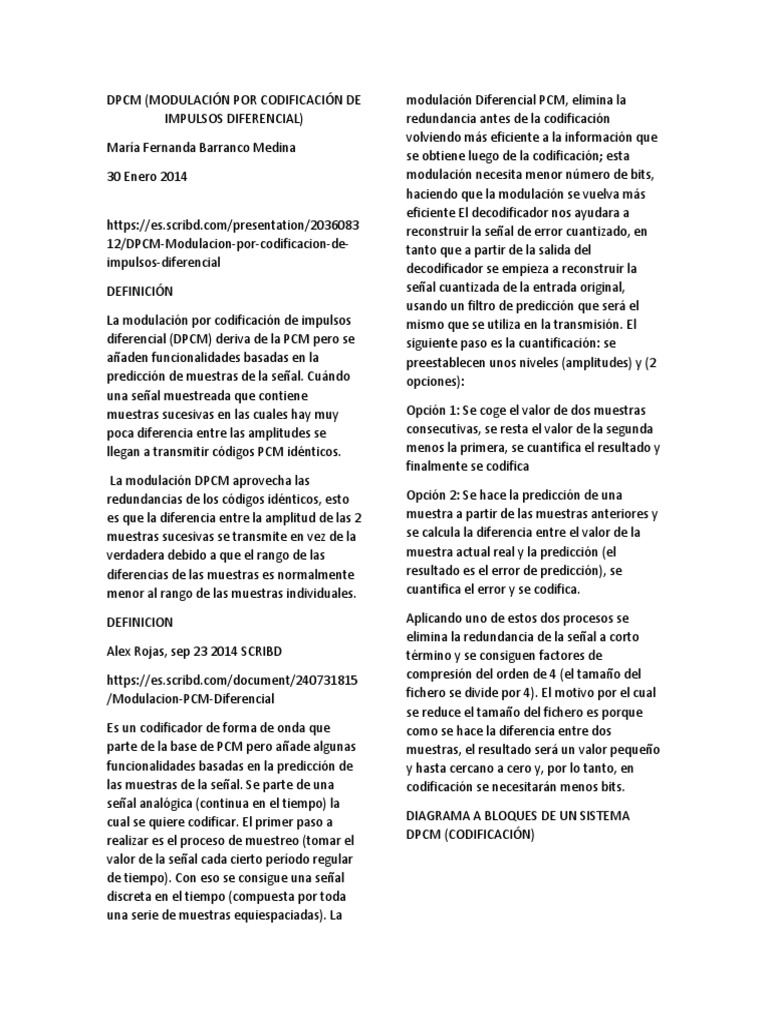

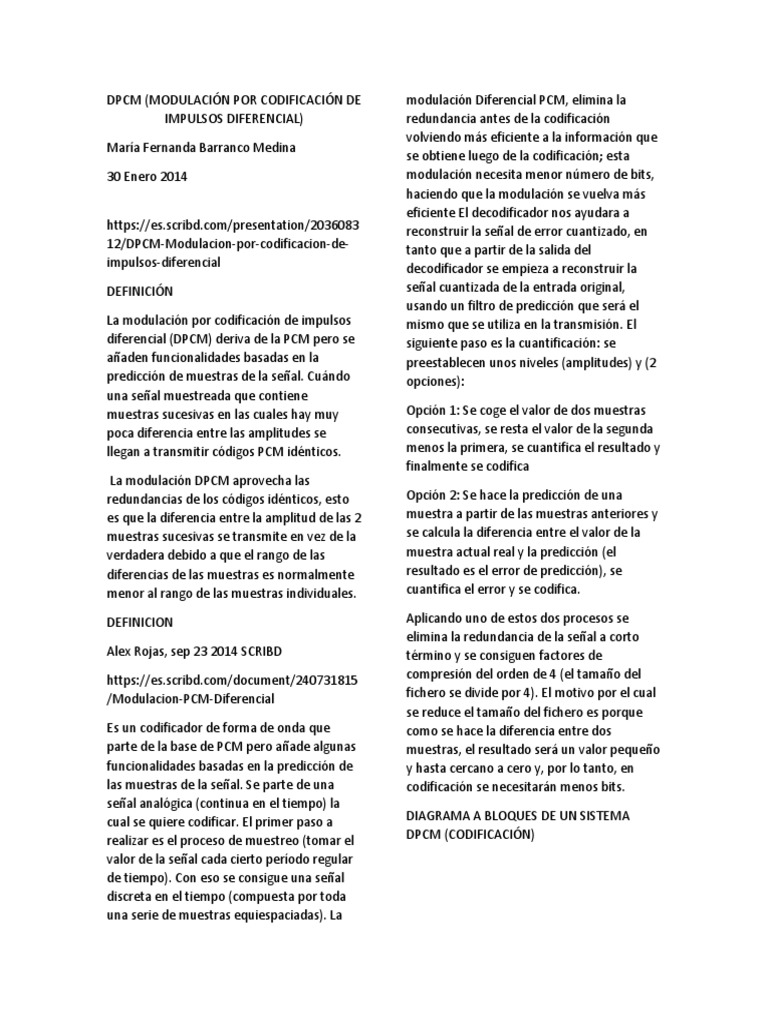

DPCM (MODULACIÓN POR CODIFICACIÓN DE
IMPULSOS DIFERENCIAL) redundancia antes de la codificación
María Fernanda Barranco Medina
30 Enero 2014
https://es.scribd.com/presentation/2036083
12/DPCM-Modulacion-por-codificacion-de-
impulsos-diferencial
DEFINICIÓN
La modulación por codificación de impulsos
diferencial (DPCM) deriva de la PCM pero se
añaden funcionalidades basadas en la
predicción de muestras de la señal. Cuándo
una señal muestreada que contiene
muestras sucesivas en las cuales hay muy
poca diferencia entre las amplitudes se
llegan a transmitir códigos PCM idénticos.
La modulación DPCM aprovecha las
redundancias de los códigos idénticos, esto
es que la diferencia entre la amplitud de las 2
muestras sucesivas se transmite en vez de la
verdadera debido a que el rango de las
diferencias de las muestras es normalmente
menor al rango de las muestras individuales.
DEFINICION
Alex Rojas, sep 23 2014 SCRIBD
https://es.scribd.com/document/240731815
/Modulacion-PCM-Diferencial
Es un codificador de forma de onda que
parte de la base de PCM pero añade algunas
funcionalidades basadas en la predicción de
las muestras de la señal. Se parte de una
señal analógica (continua en el tiempo) la
cual se quiere codificar. El primer paso a
realizar es el proceso de muestreo (tomar el
valor de la señal cada cierto período regular
de tiempo). Con eso se consigue una señal
discreta en el tiempo (compuesta por toda
una serie de muestras equiespaciadas). La
modulación Diferencial PCM, elimina la
volviendo más eficiente a la información que
se obtiene luego de la codificación; esta
modulación necesita menor número de bits,
haciendo que la modulación se vuelva más
eficiente El decodificador nos ayudara a
reconstruir la señal de error cuantizado, en
tanto que a partir de la salida del
decodificador se empieza a reconstruir la
señal cuantizada de la entrada original,
usando un filtro de predicción que será el
mismo que se utiliza en la transmisión. El
siguiente paso es la cuantificación: se
preestablecen unos niveles (amplitudes) y (2
opciones):
Opción 1: Se coge el valor de dos muestras
consecutivas, se resta el valor de la segunda
menos la primera, se cuantifica el resultado y
finalmente se codifica
Opción 2: Se hace la predicción de una
muestra a partir de las muestras anteriores y
se calcula la diferencia entre el valor de la
muestra actual real y la predicción (el
resultado es el error de predicción), se
cuantifica el error y se codifica.
Aplicando uno de estos dos procesos se
elimina la redundancia de la señal a corto
término y se consiguen factores de
compresión del orden de 4 (el tamaño del
fichero se divide por 4). El motivo por el cual
se reduce el tamaño del fichero es porque
como se hace la diferencia entre dos
muestras, el resultado será un valor pequeño
y hasta cercano a cero y, por lo tanto, en
codificación se necesitarán menos bits.
DIAGRAMA A BLOQUES DE UN SISTEMA
DPCM (CODIFICACIÓN)
 Cuando los datos se pasan a través de
muchos circuitos a lo largo de un canal de
comunicaciones, la forma de onda es
invertida no intencionalmente (datos
complementados). Este resultado puede
ocurrir en un canal de transmisión basados
en par trenzado o simplemente al conmutar
las dos puntas cuando se una codificación de
línea tipo polar.

APLICACIONES

DPCM tiene gran aplicación en compresión

de voz e imagen (sistemas de vigilancia son
un clásico ejemplo de aplicación).
DIAGRAMA A BLOQUES SIMPLIFICADO DE UN
En la práctica, el DPCM se usa generalmente
TRANSMISOR DCPM
con técnicas de compresión con pérdida, ya
que se puede usar una cuantificación más
gruesa de las diferencias, lo que lleva a
palabras de código más cortas. Esto se usa en
JPEG y en DPCM adaptativo (ADPCM), un
método común de compresión de audio.
ADPCM puede verse como un superconjunto
de DPCM.

Gráfica comparativa
La señal de entrada analógica se limita en la
banda a la mitad de la razón acumulada Bases para
anteriormente por el diferenciador. El la
PCM DPCM
resultado es la diferencia entre las dos comparaci
señales. ón

El convertidor A/D funciona igual que en el

sistema PCM convencional, excepto que Número de
4, 8 o 16 Más de uno
normalmente utiliza menos bits por muestra. bits
bits por pero menos
involucrad
VENTAJAS muestra. que PCM.
os
Un menor número de bits de cuantización
implica una mejor velocidad de transmisión y
Depende La distorsión
por lo tanto ocupa un menor ancho de Error de
del por
banda. cuantificaci
número sobrecarga de
Se requiere que la frecuencia de muestreo ón y la pendiente
de
exceda la frecuencia de Nyquist distorsión. y el ruido de
niveles.
(Sobremuestreo), es decir fs>2fm. cuantificación
 Diferencias clave entre PCM y DPCM
podrían
presentar. El número de bits incluidos en PCM es de 4, 8
o 16 bits por muestra. Por otro lado, DPCM
involucra bits más de uno, pero menos que la
Necesita cantidad de bits utilizados en PCM
Ancho de Requiere
menos ancho
banda del alto
de banda en Tanto las técnicas PCM como las DPCM
canal de ancho de
comparación sufren errores de distorsión y cuantificación,
transmisión banda.
con PCM. pero en distinta medida.

DPCM requiere menos ancho de banda

No mientras que PCM funciona con un ancho de
proporci Se banda mayor.
Realimenta ona proporciona PCM no proporciona ningún comentario. En
ción ningún retroalimenta contraste, DPCM proporciona
comenta ción. retroalimentación.
rio.
PCM se compone de notación compleja. En
contra, DPCM tiene una notación simple.
Complejida
Complej DPCM tiene una relación señal / ruido
d de la Sencillo
o promedio. Por el contrario, PCM tiene una
notación
mejor relación de señal a ruido.

Relación PCM se utiliza en aplicaciones de audio,

señal / Bueno Promedio video y telefonía. Por el contrario, DPCM se
ruido utiliza en aplicaciones de voz y video.

Si hablamos de eficiencia, DPCM está un

Audio, paso por delante de PCM.
Area de video y Discurso y https://es.gadget-info.com/difference-
aplicación telefonía video. between-pcm
.
2019

Bits /
7/8 4/6
muestra

Tasa de
56-64 32-48
bits

https://es.gadget-info.com/difference-
between-pcm

2019
