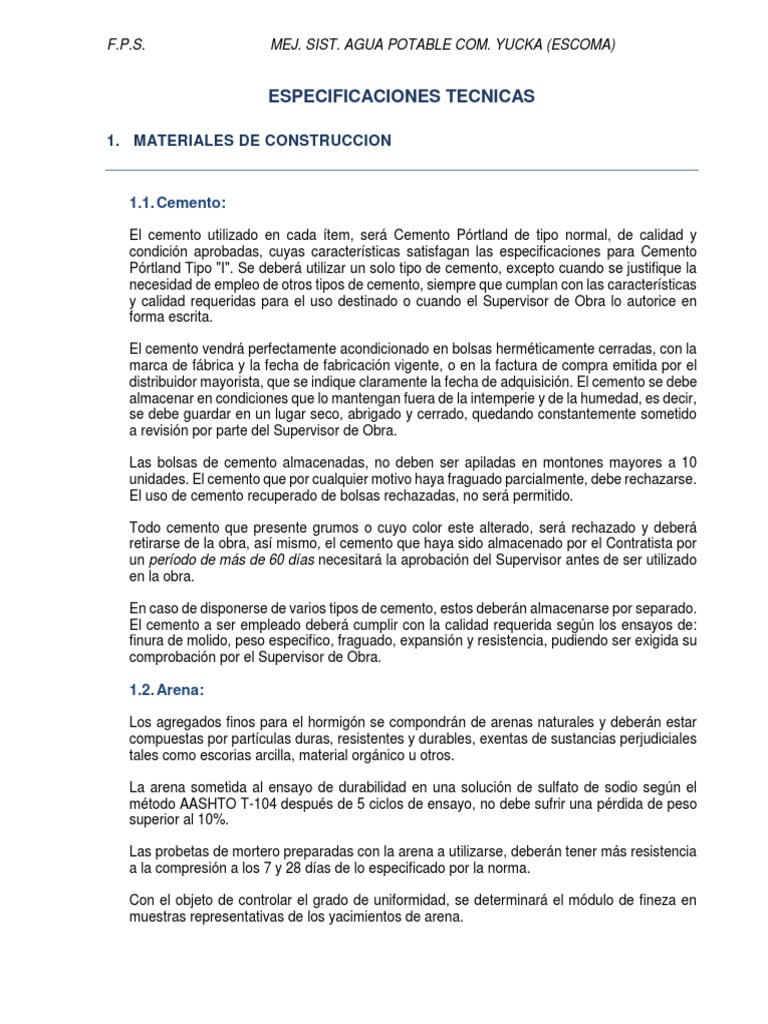

F.P.S. MEJ. SIST. AGUA POTABLE COM.

YUCKA (ESCOMA)

ESPECIFICACIONES TECNICAS

1. MATERIALES DE CONSTRUCCION

1.1. Cemento:

El cemento utilizado en cada ítem, será Cemento Pórtland de tipo normal, de calidad y
condición aprobadas, cuyas características satisfagan las especificaciones para Cemento
Pórtland Tipo "I". Se deberá utilizar un solo tipo de cemento, excepto cuando se justifique la
necesidad de empleo de otros tipos de cemento, siempre que cumplan con las características
y calidad requeridas para el uso destinado o cuando el Supervisor de Obra lo autorice en
forma escrita.

El cemento vendrá perfectamente acondicionado en bolsas herméticamente cerradas, con la

marca de fábrica y la fecha de fabricación vigente, o en la factura de compra emitida por el
distribuidor mayorista, que se indique claramente la fecha de adquisición. El cemento se debe
almacenar en condiciones que lo mantengan fuera de la intemperie y de la humedad, es decir,
se debe guardar en un lugar seco, abrigado y cerrado, quedando constantemente sometido
a revisión por parte del Supervisor de Obra.

Las bolsas de cemento almacenadas, no deben ser apiladas en montones mayores a 10

unidades. El cemento que por cualquier motivo haya fraguado parcialmente, debe rechazarse.
El uso de cemento recuperado de bolsas rechazadas, no será permitido.

Todo cemento que presente grumos o cuyo color este alterado, será rechazado y deberá
retirarse de la obra, así mismo, el cemento que haya sido almacenado por el Contratista por
un período de más de 60 días necesitará la aprobación del Supervisor antes de ser utilizado
en la obra.

En caso de disponerse de varios tipos de cemento, estos deberán almacenarse por separado.
El cemento a ser empleado deberá cumplir con la calidad requerida según los ensayos de:
finura de molido, peso especifico, fraguado, expansión y resistencia, pudiendo ser exigida su
comprobación por el Supervisor de Obra.

1.2. Arena:

Los agregados finos para el hormigón se compondrán de arenas naturales y deberán estar
compuestas por partículas duras, resistentes y durables, exentas de sustancias perjudiciales
tales como escorias arcilla, material orgánico u otros.

La arena sometida al ensayo de durabilidad en una solución de sulfato de sodio según el

método AASHTO T-104 después de 5 ciclos de ensayo, no debe sufrir una pérdida de peso
superior al 10%.

Las probetas de mortero preparadas con la arena a utilizarse, deberán tener más resistencia
a la compresión a los 7 y 28 días de lo especificado por la norma.

Con el objeto de controlar el grado de uniformidad, se determinará el módulo de fineza en

muestras representativas de los yacimientos de arena.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Los yacimientos de arena a ser utilizados por el Contratista, deberán ser aprobados por el
Supervisor de Obra, sobre la base de los resultados que arrojen los ensayos realizados en
muestras representativas de cada yacimiento.

En caso de utilizarse arenas provenientes de machaqueo de granitos, basaltos y rocas

análogas, estas no deberán acusar principios de descomposición. Se rechazarán de forma
absoluta las arenas de naturaleza granítica alterada (caolinización de los feldespatos).

1.3. Grava:

La grava de origen chancado, no deberá contener polvo proveniente del machaqueo, ni

materiales tales como escorias, carbón, yeso, pedazos de madera, hojas y materiales
orgánicos. La grava proveniente de ríos no deberá estar mezclada con arcilla o barro
adherido; un máximo de 0.25 % en peso podrá ser admitido.

El contenido de arcilla en la arena se determinará mediante pruebas preliminares de

decantación, quedando desechadas las arenas que contengan más de un 4 % en peso. En lo
que se refiere a la forma geométrica, se evitará el uso de gravas en forma de láminas o agujas.
La granulometría de los agregados debe ser uniforme y estar entre los siguientes límites:

ARENA GRAVA + ARENA

Abertura % Pasa Abertura % Pasa

7mm 100 30mm 100

3mm 56-72-82 15mm 63-82-92

1mm 20-40-70 7mm 40-60-80

0.2mm 2-15-21 3mm 22-43-70

1mm 8-24-56

0.2mm 1-9-17

Los dos primeros límites definen la zona de buena granulometría utilizable.

1.4. Piedra:

Piedra para Hormigón Ciclópeo.

La piedra a utilizarse debe reunir las siguientes características:

 Debe ser de buena calidad y estructura homogénea.

 Debe ser libre de defectos que afecten sus propiedades mecánicas, sin grietas ni
planos de fractura.
 Libre de arcillas, aceites y substancias adheridas o incrustadas.
 No debe tener compuestos orgánicos.
 En la Mampostería Tipo B, las dimensiones mínimas de la unidad pétrea deben ser
30cm.
 En la Mampostería Tipo A, las dimensiones mínimas de la unidad pétrea serán 20 x
20 x 25 cm.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

 Las piedras para la mampostería tipo A, además de cumplir con las características
anteriores, deben ser cortadas y presentar por lo menos 4 caras planas.

Piedra bruta

La piedra a utilizarse deberá reunir las siguientes características:

 Debe ser de buena calidad y estructura homogénea.

 Debe ser libre de defectos que afecten sus propiedades mecánicas, sin grietas ni
planos de fractura.
 Libre de arcillas, aceites y sustancia adheridas o incrustadas.
 No debe tener compuestos orgánicos.
 La dimensión mínima de la unidad pétrea será de 20 cm.

Piedra Seleccionada

La piedra a utilizarse deberá reunir las siguientes características:

 Debe ser de buena calidad, estructura homogénea,

 Debe ser libre de defectos que afecten sus propiedades mecánicas, sin grietas ni
planos de fractura.
 Libre de arcillas, aceites y substancias adheridas o incrustadas.
 No debe tener compuestos orgánicos.
 La dimensión mínima de la unidad pétrea será de 30 cm.

Ensayos

Para efectos de control de cantidad de la piedra empleada en la elaboración sillar, el material

debe cumplir los siguientes requisitos:

 Ensayos de Desgaste. Se utilizará el ensayo en la maquina de Los Ángeles - Roma

ASTM C 535 y AASHTO T 96 - con muestra Tipo I, pudiendo aceptarse material que
tenga como máximo el 90% de desgaste de la piedra comanche, 4,5 % de desgaste
a 100 revoluciones y máximo 19% de desgaste a 500 revoluciones para la misma
piedra.
 Para verificar la durabilidad de los minerales constituyentes de la piedra, se debe
realizar el ensayo según el método AASHTO T-104, para lo cual se deberá moler la
piedra y someter el agregado fino a una solución de sulfato de sodio, Después de los
cinco ciclos de ensayo, la muestra no debe sufrir perdida de peso superior al 10 %.
 Análisis Petrográfico. El Supervisor de Obra podrá exigir la presentación de análisis
petrográfico realizado por un laboratorio idóneo. El informe de dicho análisis será
puesto en consideración del Departamento de Geotecnia y Mecánica de Suelos, el
cual determinara si la piedra es apta para sillares.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

1.5. Agua:

Debe ser potable, limpia, clara y no contener más de 5 gr./lt. de materiales en suspensión ni
más de 35 gr./lt de materiales solubles perjudiciales al hormigón.

No deberán emplearse aguas de alta montaña ya que por su gran pureza son agresivas al
hormigón, tampoco aguas con PH 5, ni las que contengan aceites, grasas o hidratos de
carbono.

 Tampoco se utilizarán aguas contaminadas con descargas de alcantarillado sanitario.

 La temperatura será superior a 5 C.
 El Supervisor de Obra deberá aprobar por escrito las fuentes de agua a ser utilizadas.

1.6. Madera:

La madera a utilizarse será de buena calidad, completamente seca, sin rajaduras, ojos o
picaduras que pudieren afectar su resistencia, previamente aprobada por el Supervisor de
Obra.

El tipo de madera será seleccionado de acuerdo al ítem que utilice este material, bajo la
aprobación del Supervisor de Obra y teniendo en cuenta las normas de calidad y los cuidados
necesarios para el buen manejo del material.

1.7. Aditivos:

El uso de aditivos, tanto en lo referente a la marca, como a la dosificación, queda a criterio

del Contratista. En caso de emplearse aditivos, el Contratista deberá demostrar mediante
ensayos de laboratorio que el aditivo no influye negativamente en las propiedades mecánicas
del hormigón

El contratista solo podrá utilizar aditivos en el caso que sean requeridos en los planos o que
sean expresamente aprobados por el Supervisor. El trabajo, deberá ser encomendado al
personal calificado.

Tanto la calidad como las condiciones de almacenamiento y utilización deberán aparecer

claramente especificadas en los correspondientes envases o en los documentos de
suministro

Se deberá contar con bench mark de control de niveles. Los encofrados superiores en
superficies inclinadas deberán ser removidos tan pronto como el hormigón tenga suficiente
resistencia para no escurrir.

Durante la construcción, queda prohibido aplicar cargas, acumular materiales o maquinarias

que signifiquen un peligro en la estabilidad de la estructura.

Los Plazos mínimos de desencofrados serán los siguientes:

 Encontrados laterales de vigas y muros 3 días

 Encontrados de Columnas 5 días
 Encofrados de losas 14 días
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

 Fondos de vigas dejando puntales 14 días

 Retiro de puntales de seguridad 21 días

Para el desencofrado de elementos estructurales importantes o de grandes luces, se requerirá

la autorización del Supervisor de Obra.

1.8. Acero:

Las barras no presentarán defectos superficiales, grietas ni sopladuras.

La sección equivalente no será inferior al 95 % de la sección nominal, en diámetros no

mayores de 25 mm. ni al 96 % en diámetros superiores. Se prohíbe la utilización de barras
lisas trefiladas como armaduras para hormigón armado, excepto como componentes de
mallas electro soldadas. Los aceros de distintos tipos o características si almacenarán
separadamente, a fin de evitar toda posibilidad de intercambio de barras. Queda
terminantemente prohibido el empleo de aceros de diferentes tipos en una misma sección.

Las barras se cortarán y doblarán ajustándose a las dimensiones y formas indicadas en los
planos y las planillas, las mismas que serán modificadas por el Contratista antes de su
utilización. Las barras que han sido dobladas no deberán enderezarse ni podrán ser utilizadas
nuevamente sin antes eliminar la zona doblada.

El radio mínimo de doblado, salvo indicación contraria en los planos, será:

Tipo de Acero Armadura Estribos y

Fatiga de Ref. Principal separadores

240Mpa 3.0 diam. 1.5 diam.

420Mpa 5.5 diam. 3.0 diam.

500Mpa 6.0 diam. 3.5 diam.

La tendencia a la rectificación de las barras con curvatura dispuesta en zona de tracción, será
evitada mediante estribos adicionales convenientemente dispuestos.

Hierro para estructuras

Este material a utilizarse en las estructuras, deberá satisfacer los requisitos de las
especificaciones proporcionadas por la ASTM en sus grados intermedio y mínimo, con limites
de fluencia mínimas de 4200 Kg./cm2 respectivamente, según las normas A615. "Barras
corrugadas de acero para el refuerzo de hormigón, en los grados 60 y 40".

En la prueba de doblado en frío no deben aparecer grietas, dicha prueba consiste en doblar
las barras con diámetro 3/4" o inferior en frío a 1800 sobre una barra con diámetro 3 ó 4 veces
mayor al de la prueba, si es lisa o corrugada respectivamente.

Para barras con diámetro mayor a 3/4 al ángulo de doblado será de 900.

No debe tener compuestos orgánicos, se limpiarán adecuadamente, librándolas de polvo,

barro, grasas, pintura y todo aquello capaz de disminuir la adherencia, si en el momento de
colocar el hormigón existen barras con mortero u hormigón endurecido, se deberán limpiar
completamente.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Las barras de la armadura principal se vincularán firmemente con los estribos, barras de
repartición y demás armaduras.

Para sostener y separar las armaduras se emplearán soportes de mortero con ataduras
metálicas que se construirán con la debida anticipación, de manera que tengan formas,
espesores y resistencia adecuados. Se colocarán en número suficiente para conseguir las
posiciones adecuadas. queda terminantemente prohibido el uso de piedras para
separadores.

Barras corrugadas

Las barras corrugadas son las que presentan, en el ensayo de adherencia por flexión una
tensión media de adherencia y una tensión de rotura de adherencia que cumplen,
simultáneamente las dos condiciones siguientes:

a) Diámetros inferiores a 8 mm.

 Tensión media de adherencia 7 MPa

 Tensión de rotura de adherencia 11,5 Mpa

b) Diámetros de 8 a 32 mm. ambos inclusive:

 Tensión media de adherencia 8 -0.12 Ø MPa

 Tensión de rotura de adherencia 13 -0.20 Ø MPa
donde: Ø = diámetro en mm.

 Tensión de rotura de adherencia 7 Mpa

No presentarán grietas después de los ensayos de doblado simple a 1800 de doblado -

desdoblado a 900, deberán llevar grabadas las marcas de identificación relativas a su tipo y
fábrica de procedencia.

Se cuidarán especialmente que todas las armaduras queden protegidas mediante los
recubrimientos mínimos especificados en los planos. La armadura superior de la losa se
asegurará adecuadamente, para lo cual el Contratista tiene la obligación de construir
caballetes en un número adecuado pero no menor de 4 por m2. La armadura de los muros
se mantendrá en su posición mediante hierros especiales en forma de S, en un número
adecuado pero no menor de 4 por m2, los cuales deberán enlazar las barras extremas de
ambos lados.

Todos los cruces de barras, deberán atarse en forma adecuada.

Antes de proceder al vaciado, el Contratista deberá recabar por escrito la orden del
Supervisor de Obra, el mismo que procederá a verificar cuidadosamente las armaduras.

Recubrimiento mínimo

Serán los indicados en los planos, en caso de no estarlos se sobreentenderán los siguientes
recubrimientos referidos a la armadura principal.

 Ambientes interiores protegidos 1 cm.

F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

 Elementos expuestos a la atmósfera normal 2 cm.

 Elementos expuestos a la atmósfera húmeda 2.5 cm.
 Elementos expuestos a la atmósfera corrosiva 3 cm.
 Elementos expuestos a la atmósfera muy corrosiva o marina 4 cm.
 En el caso de superficies que por razones arquitectónicas deben ser pulidas o
labradas, dichos recubrimientos se aumentarán en 1/2 cm.

Empalmes en las barras

En lo posible no se realizarán empalmes en las barras sometidas a tracción. Si resultara

necesario hacer empalmes, estos se ubicarán en aquellos lugares en que las barras tengan
las menores solicitaciones.

No se admitirán empalmes en las partes dobladas de las barras. En la misma sección del
elemento estructural solo podrá haber una barra empalmada sobre cada cinco barras.

La resistencia del empalme deberá ser como mínimo igual a la resistencia que tiene la barra.

Empalmes por superposición

Los extremos de las barras en contacto directo en toda la longitud de empalme que podrá ser
recto o con ganchos de acuerdo a lo propuesto por el Contratista (En las barras sometidas a
compresión, no se deberán colocar ganchos en los empalmes). En toda la longitud de
empalme se colocarán armaduras transversales suplementarias para mejorar las condiciones
de empalme.

Empalme por soldadura eléctrica

Solo se autorizarán estos empalmes cuando el Contratista demuestre satisfactoriamente,

mediante ensayos, que el acero a soldar reúne las características necesarias y su resistencia
no se ve disminuida. También deberá demostrar que la resistencia de la unión soldada es
adecuada. Para hacer empalmes por soldadura deberá contarse con una autorización escrita
del Supervisor de Obra.

2. SALUD, HIGIENE Y SEGURIDAD INDUSTRIAL

Se entiende por Seguridad Industrial a las consideraciones técnicas y actividades orientadas a la

identificación, reducción, control y/o eliminación de condiciones y acciones inseguras que pueden
ocasionar accidentes afectando al personal o a las instalaciones, con el propósito de procurar el
mantenimiento. Asimismo, Higiene Industrial se refiere a la implementación de técnicas para
reconocer, evaluar y controlar los agentes y factores ambientales que produce la industria y puede
causar en el trabajador una enfermedad ocupacional, deterioro de la salud, de manera que se
convierte en un factor agresivo del medio ambiente.

Los objetivos de la Seguridad se enmarcan en garantizar las condiciones adecuadas de salud,

higiene, Seguridad y Bienestar en el trabajo. proteger la vida, salud e integridad física de los
trabajadores y proteger las instalaciones y propiedades de la empresa.

La empresa debe investigar los accidentes e incidentes ocurridos y contar con datos estadísticos
que sirvan para elaborar programas de prevención de accidentes.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Esta investigación debe ser realizada por el Director de Obra, el mismo que debe ser entrenado
para tal efecto. En este sentido, mensualmente se debe realizar una revisión a las áreas de
mantenimiento. Asimismo, se revisará el número de accidentes ocurridos con el número de
accidentes investigados.

Las personas que trabajan en obras civiles están expuestos a riesgos ocupacionales, como
consecuencia de su exposición a las situaciones características del trabajo, tales como la
naturaleza del terreno, la técnica de excavación utilizada, las infiltraciones de agua, la calidad del
aire, los métodos de consolidación de suelos empleados, la iluminación, los medios de transporte,
etc.

Los riesgos más comunes a los que estarán expuestos los trabajadores durante la ejecución de
las obras son las siguientes:

 Arrollamientos o golpes causados por los vehículos de apoyo.

 Otros riesgos producidos por la presencia de materiales, ruido, temperatura,
humedad, insectos, víboras, manejo de materiales, etc.

Dentro de las actividades involucradas en el desarrollo de la construcción de la obra, la seguridad

industrial es un aspecto fundamental. La ausencia de medidas de higiene y seguridad ocupacional
incrementa el riesgo de que se produzcan accidentes de trabajo con daños a los trabajadores y
demoras en la ejecución de los trabajos.

Plan de Manejo:

El plan de manejo debe enmarcarse en el Decreto Ley Nº 16998 de 2 de agosto de 1979,

“Ley General de Higiene, Seguridad Ocupacional y Bienestar”, cuyos objetivos, tal como se
indican en su Artículo 1º, Capítulo I “Objeto y Campo de Aplicación”, Título I “De las Normas
Generales”, Libro I “De la Gestión en Materia de Higiene, Seguridad Ocupacional y
Bienestar”, son:

 Garantizar las condiciones adecuadas de salud, higiene, seguridad y bienestar en el

trabajo.

 Lograr un ambiente de trabajo desprovisto de riesgos para la salud psicofísica de los

trabajadores.

 Proteger a las personas y al medio ambiente en general, contra los riesgos que directa o
indirectamente afectan a la salud, la seguridad y el equilibrio ecológico.

 El Contratista deberá proveer el equipo de protección personal adecuado a todos los

trabajadores de obra, en general este equipo consistirá en mascaras para polvo y gases,
cascos, guantes de cuero y de goma, tapones de oído, anteojos, botas de cuero y goma,
overol, ropa impermeable, etc. (Capítulo XIII “De las Ropas de Trabajo y Protección
Personal”, Título Único, Libro II “De las Condiciones Mínimas de Higiene y Seguridad).

 El Contratista deberá tomar todas las previsiones razonables para garantizar la salud y
seguridad de su personal, proveyendo un ambiente de trabajo adecuado con
características ergonómicas, deberá proveer también dispositivos de seguridad y adoptar
toda otra acción necesaria para la protección contra accidentes del personal
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

 Todos los accidentes que se produzcan durante la ejecución de obras deberán ser
registrados por el encargado de Seguridad Industrial del Contratista, quien llevará un
diario donde se especificará el tipo de accidente y sus consecuencias, como ser casos de
muerte, lesiones permanentes, incapacidad laboral, tiempo perdido por accidentes, etc. El
Contratista deberá informar de cualquier accidente a las autoridades competentes del
Ministerio de Trabajo.

 El Contratista está en la obligación de garantizar a sus trabajadores, la atención médica

integral y demás prestaciones de Ley.

 Cuando en la región donde se ejecute la obra no se cuente con servicios de Seguro Social,
el constructor contratará los servicios médicos y complementarios para la atención de
salud de sus trabajadores que garanticen como mínimo la misma atención que preste la
Caja Nacional de Salud (CNS).

 El Contratista deberá practicar exámenes médicos preocupacionales y ocupacionales

periódicos a sus trabajadores (Capítulo I “De los servicios Médicos de la Empresa”, Título
IV “De los Servicios de la Empresa”, Libro I “De la Gestión en Materia de Higiene,
Seguridad Ocupacional y Bienestar”). Estos últimos se deberán practicar de acuerdo con
lo establecido en el programa de salud ocupacional de la empresa. Al currículum vitae de
cada trabajador se deberán adjuntar los certificados y resultados de los exámenes
médicos que le practiquen a éste para su ingreso, durante la vigencia del contrato y a la
terminación del mismo.

Los gastos que implican el implementar estas medidas deben ser incluidos dentro de las
incidencias por cargas sociales, de la mano de obra por seguridad industrial e higiene, se
reitera que este debe ser considerado en los precios unitarios.

3. MEDIDAS DE PREVENCION

Demarcación y señalización

Un aspecto fundamental para la seguridad durante las actividades de construcción de obras de

saneamiento básico, es la adecuada demarcación y señalización de los frentes de trabajo. La
ausencia o deficiencia en la demarcación y señalización tanto en la fase de ejecución como en la
fase de operación, incrementa el riesgo de accidentes para los trabajadores de la obra y para la
población en general, con repercusiones en el medio ambiente.

La demarcación y señalización del sitio de trabajo se realizará considerando las siguientes

especificaciones:

 Previamente al inicio de actividades en un sitio determinado, el Contratista en coordinación

con el Supervisor diseñará el sistema de demarcación y señalización que se requiera.

 En áreas urbanas deberá colocarse letreros para el desvío del tráfico motorizado una
cuadra antes del sitio donde se realizan los trabajos. La señalización deberá mantenerse
a lo largo de todas las calles por donde se desvíe el tráfico vehicular.

 El tráfico peatonal también deberá orientarse mediante letreros adecuadamente ubicados,

donde se indique la ubicación de pasos para peatones.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

 En las zonas de trabajo se debe instalar iluminación nocturna y señales luminosas de

peligro

 Fuera del área de trabajo, el Contratista deberá implementar señalización de tipo

informativo y preventivo en torno de la protección ambiental. Este tipo de señalización se
deberá colocar en sitios visibles de la vía, en los campamentos y en los frentes de trabajo.
Este tipo de campañas se hará a través de señales con dimensiones estandarizadas y
vallas de tamaño adecuado que puedan ser fácilmente visualizadas por los trabajadores
y los vecinos

 Toda la obra debe ser adecuadamente protegida mediante vallas y cercos temporales
(postes con cintas de plástico) que eviten el acceso de personas particulares al sitio de
las obras o a manera de evitar accidentes vehiculares o peatonales.

 El Contratista deberá proveer y mantener todas las luces, guardias, cercas, señales de
advertencias y vigilancia, cuando y donde sea necesario o requerido por el Supervisor o
por una autoridad debidamente constituida, para la protección de la obra o para la
seguridad del público.

 Los frentes de trabajo deben estar dotados de los siguientes equipos de seguridad:
señales portátiles de tráfico, chalecos reflectantes, barreras reflectantes, conos
reflectantes y otros elementos que permitan tener seguridad durante la ejecución de obras.

Estas actividades deben ser consideradas en los precios unitarios como parte de los gastos
generales.

4. ESPECIFICACIONES AMBIENTALES

En cumplimiento a la Ley Nº 1333 del Medio Ambiente y su Reglamentación, los proyectos de

infraestructura cuentan con medidas ambientales para la fase de ejecución del proyecto, las que
deberán ser cumplidas en su integridad por el Contratista, en ese sentido las medidas han sido
incorporadas en las especificaciones técnicas de los ítems correspondientes a la obra para que
el constructor los considere en sus costos unitarios.

El seguimiento y control de las medidas ambientales será realizado por el Supervisor de Obra,
quien informará sobre su cumplimiento al Fiscal del Proyecto ó Fiscal Ambiental de los Gobiernos
Municipal o Departamental.

La Autoridad Ambiental Competente (Dirección de Recursos Naturales y Medio Ambiente de la

Gobierno Autónomo Departamental de Oruro), conjuntamente con la entidad ejecutora,
fiscalizarán el cumplimiento de las medidas ambientales, mediante visitas a obra en fechas a
determinarse entre ambas instituciones.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2659 ANALISIS FISICO QUIMICO Y MICROBIOLOGICO DE AGUAS MTR

Definición

Este ítem se refiere a la realización, estudio, análisis de aguas provenientes de diferentes fuentes
de agua para determinar los parámetros y valores de FISICO, QUIMICO Y BACTERIOLOGICO,
en laboratorios legalmente establecidos, autorizadas y certificados según las normas de calidad.
De acuerdo a lo señalado en la norma boliviana NB 512 y/o instrucciones del Supervisor de Obra.
La calidad del agua con destino al consumo humano tiene implicaciones importantes sobre los
aspectos sociales y económicos que actúan indirectamente sobre el desarrollo de un país.
Caracterizar la calidad del agua a través de la definición de los valores máximos aceptables de
los parámetros organolépticos, físicos, químicos y microbiológicos es fundamental para proteger
la salud pública.

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo necesarios para la ejecución de este ítem, deberán
ser provistos por el Contratista y empleados en obra, previa aprobación del Supervisor de Obra.

Procedimiento para la ejecución

El análisis físico, químico y biológico será realizado por el Contratista con estricta sujeción a la
norma boliviana NB-512 y su reglamento, la misma que debe cumplir con los parámetros máximos
aceptables para fines de agua apta para consumo humano.
Preparado de materiales, herramientas, equipo serán según la norma, el Contratista procederá a
realizar la recolección y traslado en los tiempos establecidos en la norma NB-512.
Los recipientes deben ser solicitados y recogidos del laboratorio autorizado, en estricto
cumplimiento a la norma del sector para garantizar los resultados y posterior tratamiento
adecuado.
La toma de muestras debe tomarse en presencia del supervisor.

Características Valor máximo aceptable Observaciones

UCV = Unidad de color

Color(**)
15UCV verdadero
Sabor y olor(*) ------ Deben ser aceptables
UNT = unidades
Turbiedad(**) 5UNT nefelométricas de turbiedad
Valor superior influye en la
Sólidos totales disueltos(**)
1000mg/l(***) aceptabilidad

Dureza total 500,0mg/lCaCO3

pH(1) 9,0 Límiteinferior6,5
Compuestos inorgánicos:
Valor mayor tiene efecto sobre
Aluminio Al 0,1mg/l(*) la salud
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Características Valor máximo aceptable Observaciones

Valor mayor tiene efecto sobre
Arsénico As 0,01mg/l(*) la salud
Valor mayor influye en la
aceptabilidad ,por el olor y el
Amoniaco NH3 0,5mg/l(**)
sabor
Valor mayor tiene efecto sobre
Antimonio Sb 0,005mg/l(*) la salud
Valor mayor tiene efecto sobre
Bario Ba 0,7mg/l(*) la salud
Valor mayor tiene efecto sobre
Boro B 0,3mg/l(**) la salud
Valor mayor tiene efecto sobre
Cadmio Cd 0,005mg/l(*) la salud
Valor mayor tiene efecto sobre
Calcio Ca 200,0mg/l(*) la salud
Valor mayor tiene efecto sobre
Cianuro CN-
0,07mg/l(*) la salud
Límite inferior 0,2mg/l, en Un
Cloro residual 1,0mg/l
punto terminal de la red

Valores mayores originan

Cloruros Cl- 250,0mg/l(*) corrosión que se refleja en la
aceptabilidad por el sabor
Valor mayor influye en la
aceptabilidad, por el olor y el
Cobre Cu 1,0mg/l(**)
sabor
Valor mayor tiene efecto sobre
Cromo total Cr 0,05mg/l(*) la salud
Deberá tenerse en cuenta la
adaptación climática del
Fluoruro F- 1,5mg/l(**)
lugar
Valor mayor influye en la
Hierro total Fe 0,3mg/l(**) aceptabilidad, por el color
Valor mayor tiene efecto sobre
Magnesio Mg 150,0mg/l(*) la salud
Valor mayor influye en la
Manganeso Mn 0,1mg/l(**) aceptabilidad ,por el sabor
Valor mayor tiene efecto sobre
Mercurio Hg 0,001mg/l(*) la salud
Valor mayor tiene efecto sobre
Níquel Ni 0,05mg/l(*) la salud
- Valor mayor tiene efecto sobre
Nitritos(2) NO2 0,1mg/l(*) la salud
- Valor mayor tiene efecto sobre
Nitratos(2) NO3 45,0mg/l(*) la salud
Valor mayor tiene efecto sobre
Plomo Pb 0,01mg/l(*) la salud
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Compuestos orgánicos: Valor máximo aceptable Observaciones

Valor mayor tiene efecto sobre
Selenio Se 0,01mg/l(*) la salud
Valor mayor influye en la
Sodio Na 200,0mg/l(**) aceptabilidad ,por el sabor

Zinc Zn 5,0mg/l(**)
Acrilamida(3) Valor mayor tiene efecto sobre
0,5µg/l la salud
Valor mayor tiene efecto sobre
Benceno 2,0µg/l(***) la salud
Valor mayor tiene efecto sobre
Benzo[a]pireno 0,2µg/l(***) la salud
Valor mayor tiene efecto sobre
Cloroformo 100µg/l la salud
Valor mayor tiene efecto sobre
Cloruro de vinilo 2,0µg/l la salud
Epiclorhidrina(3) Valor mayor tiene efecto sobre
0,4µg/l la salud
Valor mayor tiene efecto sobre
Etilbenceno 300,0µg/l(*)(**)(***) la salud
Fenol Valor mayor tiene efecto sobre
2,0µg/l la salud

0UFC/100ml Por filtro de membrana

Coliformes totales Por número más
<2NMP/100ml(*) probable(NMP)
0UFC/100ml Por filtro de membrana
Escherichiacoli Por número más
<2NMP/100ml(*) probable(NMP)

Medición

El muestreo y de la entrega de la muestra al laboratorio, deberá efectuarse en presencia de la

supervisión de acuerdo a las normas vigentes, y se considerara el ítem ejecutado con la entrega
de los resultados del laboratorio acreditado

Forma de pago

Este ítem ejecutado de acuerdo con las presentes especificaciones, medido según lo señalado y
aprobado por el Supervisor de Obra, será cancelado al precio unitario de la propuesta aceptada.
Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución del mismo (incluyendo
el agua y el cloro).
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

3333 BASE DE HORMIGON POBRE e=5cm M2

Descripción

Este ítem se refiere al vaciado de una capa de hormigón pobre con dosificación 1: 3: 5, que servirá
de cama o asiento para la construcción de diferentes estructuras o para otros fines, de acuerdo
a la altura y sectores singularizados en los planos de detalle, formulario de presentación de
propuestas y/o instrucciones del Supervisor de Obra.

Materiales, herramientas y equipo

El cemento y los áridos deberán cumplir con los requisitos de calidad exigidos para los
hormigones.

El hormigón pobre se preparará con un contenido mínimo de cemento de 225 kilogramos por
metro cúbico de hormigón.

El agua deberá ser razonablemente limpia, y libre de aceites, sales, ácidos o cualquier otra
sustancia perjudicial. No se permitirá el empleo de aguas estancadas provenientes de pequeñas
lagunas o aquéllas que provengan de pantanos o desagües.

Forma de ejecución

Una vez limpia el área respectiva, se efectuará el vaciado del hormigón pobre en el espesor o
altura señalada en los planos.

El hormigón se deberá compactar (chuceado) con barretas o varillas de fierro.

Efectuada la compactación se procederá a realizar el enrasado y nivelado mediante una regla de

madera, dejando una superficie lisa y uniforme.

Medición

La base de hormigón pobre se medirá en metros cuadrados (m2), teniendo en cuenta

únicamente los volúmenes o áreas netas ejecutadas.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

CAJA DESGRASADORA PVC C-9 8”

3241 PZA

Definición

Son cajas sifonadas que recolectan las aguas residuales provenientes de los artefactos sanitarios
con excepción del inodoro y urinario y que evitan el retorno de gases y olores.

Materiales, herramientas y equipo

Los materiales a emplearse deberán ser suministrados por el Contratista y serán de calidad y tipo
que aseguren la durabilidad y correcto funcionamiento de las instalaciones. Previo a su empleo
en obra, deberán ser aprobados por el Supervisor de Obra.
Procedimiento para la ejecución
La provisión de las cámaras interceptoras será por pieza y de acuerdo a los requerimientos del
formulario de presentación de propuestas, pudiendo ser estas cámaras de PVC.
En ningún caso se aceptará la fabricación manual de estas piezas y solo deberán ser provistas
por un fabricante, de acuerdo a diseño y para los diámetros requeridos.
Estas cajas deberán llevar una tapa de cierre hermético del mismo material que el de la caja.

Medición

La camara desgrasadora se medira por pieza (pza) instalada correctamente y funcionando

Forma de pago

La camara desgrasadora de PVC C-9 8” El pozo absorvente de filtro granular, se pagará por
pieza colocado de acuerdo al precio unitario establecido en la propuesta aceptada. Será la
compensación total de mano de obra, materiales y otros costos indicados.

1692 CAMARA DE VALVULAS DE HORMIGON CICLOPEO PZA

Descripción

Este ítem se refiere a la construcción de la camara de HoCo, donde serán instaladas las válvulas
de la red de distribución, lineas de aducción e impulsión y las válvulas para purgas y desfogues.
Asimismo comprende la construcción de cámaras de valvulas sin accesorios (Los accesorios
estan considerados en otro item), de acuerdo al tipo de material, diseño y dimensiones
establecidas en los planos de detalle, formulario de presentación de propuestas y/o instrucciones
del Supervisor de Obra.

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo a utilizarse en la ejecución de este ítem, deberán
ser provistos por el Contratista y empleados en obra, previa aprobación del Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Los materiales: cemento, arena, grava, agua y fierro a emplearse en la fabricación del hormigón
deberán satisfacer todas las exigencias señaladas en la Norma Boliviana del Hormigón Armado
CBH-87. Cuando en los planos o en el formulario de presentación de propuestas no se
estableciera otra cosa, el hormigón a emplearse tendrá una dosificación 1 : 2 : 3 con un contenido
mínimo de cemento de 335 kilogramos por metro cúbico y el mortero de cemento para la
mampostería de ladrillo en proporción 1 : 4.

Cuando se emplee hormigón ciclópeo, la piedrá desplazadora se empleará en proporción del 50

% y el hormigón igualmente en un 50 % con una dosificación 1 : 3 : 3 y un contenido mínimo de
cemento de 300 kilogramos por metro cúbico de hormigón.

La piedra a utilizarse en mamposterías deberá ser de buena calidad, estructura homogénea y

durable, libre de defectos, arcillas y aceites y substancias adheridas o incrustadas, sin grietas y
exenta de planos de fractura y de desintegración. La unidad pétrea en su dimensión mínima, no
deberá ser menor de 20 cm.

Procedimiento para la ejecución

La cámara podrá ser construída de hormigón simple, hormigón armado, hormigón ciclópeo,
mampostería de piedra o de ladrillo, de acuerdo a lo establecido en los planos y/o formulario de
presentación de propuestas.

Para la construcción de la cámara de hormigón simple , hormigón armado, hormigón ciclopeo, el

Contratista deberá observar las recomendaciones y requisitos establecidos tanto en las
especificaciones técnicas para “Estructuras corrientes de hormigón simple y armado” como en
la Norma Boliviana del Hormigón Armado CBH-87.

La sección de esta cámara será en función del diámetro de la tubería y de la profundidad de la

misma, debiendo el Contratista respetar las dimensiones establecidas en los planos de detalle.

La base de la cámara estará constituída por una soladura de piedra, ladrillo u otro material que
cumpla esa función, sobre la cual se colocará una capa de hormigón simple y a continuación se
procederá con la ejecución de los muros laterales, ya sea de hormigón simple, armado, ciclópeo,
mampostería de piedra o de ladrillo.

El mortero para la ejecución de las mamposterías de piedra o ladrillo será en proporción 1 : 4,

debiendo mezclarse en las cantidades necesarias para su uso inmediato. Se rechazará todo
mortero que tenga treinta minutos o más a partir del momento de mezclado.

Los espesores de las paredes laterales deberán ajustarse estrictamente a las dimensiones
señaladas en los planos respectivos, salvo que el Supervisor de Obra instruya por escrito otra
cosa. El fondo, las paredes laterales y el coronamiento de las cámaras deberán ser revocadas
con un mortero de cemento de dosificación 1 : 3 y un espesor mínimo de 1.5 cm. Y bruñidas con
una mezcla de mortero 1 : 1.

La cámara incluye la provision de una tapa de hormigón armado o tapas metálicas según lo
señalado en los planos. El coronamiento de las cámaras deberá ejecutarse de tal manera que
permita colocar y retirar la tapa de hormigón con un juego adecuado, sin que sufra
desplazamientos horizontales. La tapa de hormigón armado será de un espesor mínimo de 10
centímetros y llevará un enfierradura tipo emparrillado con fierro de ½” de diámetro separados
cada 10 centímetros y con sus respectivas asas para el manipuleo correspodiente; salvo
indicación contraria señalada en los planos respectivos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

En caso de especificarse tapas metálicas, las mismas deberán ser fabricadas de acuerdo a las
dimensiones establecidas en los planos. Deberán tener un sistema de cierre adecuado en el
extremo opuesto a las bisagras y su acabado deberá ser con pintura anticorrosiva.

El nivel superior de la tapa deberá ser nivelada con la rasante de la calzada, una vez que sea
realizada la pavimentación de la misma.

Es necesario mencionar que los áridos utilizados en la presente actividad, al igual que la madera
utilizada para encofrados, son Contraparte de la Comunidad, por lo que no tendrán costo alguno,
es decir la comunidad se encargará de proporcionar la cantidad necesaria de éstos materiales
para poder llevar acabo la actividad.

Medición

Las cámaras serán medidas por pieza (pza), totalmente concluída y aprobada por el Supervisor
de Obra.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario
de la propuesta aceptada.

0260 CIMIENTO CORRIDO HORMIGON CICLOPEO 40% PIEDRA M3

DESPLAZADORA
2302 SOBRECIMIENTO DE H°C° 50% PIEDRA DESPLAZADORA M3

Descripción

Este ítem se refiere a la construcción de cimientos y sobre cimientos de hormigón ciclópeo, de

acuerdo a las dimensiones, dosificaciones de hormigón y otros detalles señalados en los planos
respectivos, formulario de presentación de propuestas y/o instrucciones del SUPERVISOR.

Materiales, herramientas y equipo

[1] Las piedras serán de buena calidad, deben pertenecer al grupo de las graníticas, estar
libres de arcillas y presentar una estructura homogénea y durable.
[2] Los pétreos deben cumplir los requerimientos establecidos en los materiales primarios.
[3] La dimensión mínima de la piedra a ser utilizada como desplazadora será de 20cm de
diámetro o un medio (1/2) de la dimensión mínima del elemento a vaciar. En el caso de sobre
cimientos la dimensión mínima de piedra desplazadora será de 10 cm.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

[4] Para la elaboración del hormigón ciclópeo, en general los agregados deben estar limpios
y exentos de materiales, tales como arcillas, barro adherido, escorias, cartón, yeso, pedazos de
madera o materias orgánicas.
[5] La granulometría del árido grueso para hormigón ciclópeo, deberá cumplir con las
siguientes condiciones establecidas en la NB-598-91, mostrados en la siguiente tabla:

Clase Tamaño Tamiz N. B. % que pasa

Muy grande 150 - 80 mm. 100 mm. 90 - 100
Grande 80 - 40 mm. 80 mm. 0 - 10
40 mm. 90 - 100
Mediana 40 - 20 mm.
20 mm. 0 - 10
5 mm. 0 -10
Pequeña 20 - 5 mm.
2.36 mm. 0-2

Procedimiento para la ejecución

[1] En cimientos, cuando se emplee un hormigón resistencia cilíndrica 140 Kg/cm2 a los 28
dias , el volumen de la piedra desplazadora será del 40%.
[2] En sobre cimientos se empleará un hormigón con una resistencia cilíndrica a los 28 días
de 210 Kg/cm2 con 50 % de piedra desplazadora.
[3] Las resistencias señaladas anteriormente para los cimientos y sobre cimientos deben ser
empleadas en caso de que no se encuentren en el formulario de presentación de propuestas o
en los planos correspondientes.
[4] La dosificación de los materiales deberá ser realizada por peso para la fabricación del
hormigón.
[5] Para los áridos se aceptará una dosificación en volumen, es decir transformándose los
pesos en volumen aparente de materiales sueltos. En obra se realizarán determinaciones
frecuentes del peso específico aparente de los áridos sueltos y del contenido de humedad de los
mismos.
[6] La medición de los áridos en volumen se realizará en recipientes aprobados por el
SUPERVISOR y de preferencia deberán ser metálicos o de madera e indeformables.
[7] Previamente al colocado de la capa de hormigón pobre, se verificará que el fondo de las
zanjas estén bien niveladas y compactadas.
[8] Se colocará una capa de hormigón pobre de 5 cm de espesor de dosificación [Link] para
emparejar las superficies y al mismo tiempo que sirva de asiento para la primera hilada de piedra.
[9] Las piedras serán colocadas por capas asentadas sobre base de hormigón y con el fin de
trabar las hiladas sucesivas se dejará sobresalir piedras en diferentes puntos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

[10] Las piedras deberán ser humedecidas abundantemente antes de su colocación, a fin de
que no absorban el agua presente en el hormigón.
[11] Como referencia se adjunta un cuadro que estipula las cantidades mínimas de cemento
para las diferentes clases de hormigón, prevaleciendo siempre y en todo momento las
resistencias a los 28 días:

Cantidad mínima
Dosificación
de cemento [Kg/m3]
[Link] 325
[Link] 280
[Link] 250
[Link] 225

[12] Las dimensiones de los cimientos y los sobrecimientos se ajustarán estrictamente a las
medidas indicadas en los planos respectivos y/o de acuerdo a instrucciones del SUPERVISOR.
[13] En los sobrecimientos, los encofrados deberán ser rectos, estar libres de deformaciones
o torceduras, de resistencia suficiente para contener el hormigón ciclópeo y resistir los esfuerzos
que ocasione el vaciado sin deformarse.
[14] El vaciado se realizará por capas de 20 cm de espesor, dentro de las cuales se colocarán
las piedras desplazadoras en un 50 % del volumen total, cuidando que entre piedra y piedra exista
suficiente espacio para que sean completamente cubiertas por el hormigón.
[15] Para los sobre cimientos con una cara vista, se utilizarán maderas cepilladas en una cara
y aceitada ligeramente para su fácil retiro.
[16] El hormigón ciclópeo se compactará a mano mediante barretas o varillas de acero,
cuidando que las piedras desplazadoras queden colocadas en el centro del cuerpo del sobre
cimiento y que no tengan ningún contacto con el encofrado, salvo indicación contraria del
SUPERVISOR.
[17] La remoción de los encofrados se debe realizar transcurridas las veinticuatro horas de
haberse efectuado el vaciado.

Medición

Los cimientos y sobre cimientos de hormigón ciclópeo serán medidos en metros cúbicos (m3),
tomando las dimensiones y profundidades indicadas en los planos, cualquier volumen adicional
que se hubiera ejecutado al margen de las instrucciones o planos de diseño y que no hubiese
sido autorizado en forma escrita por el SUPERVISOR, será de exclusiva responsabilidad del
CONTRATISTA.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de pago

El pago será realizado una vez verificado el cumplimiento de todos los trabajos para la ejecución
del ítem. La verificación debe ser realizada en forma conjunta por el CONTRATISTA y el
SUPERVISOR.

DESVIO DEL CAUCE DE RIO

4125 GLB

Definición

Este ítem comprende el desvió de cauces de agua, con maquinaria que permitan realizar los
trabajos necesarios señalados en el proyecto. Se utilizará el equipo autorizado por la supervisión
en el sector aprobado y utilizando el material miso del, cauce de ser necesario se recurrirá a
material de préstamo. También comprende la utilización de otros materiales como madera,
planchas, etc.

Materiales, herramientas y equipo

Los materiales a emplearse deberán ser suministrados por el Contratista y serán de calidad y tipo
que aseguren la durabilidad y correcto funcionamiento de las instalaciones. Previo a su empleo
en obra, deberán ser aprobados por el Supervisor de Obra.
Procedimiento para la ejecución
Para realizar esta actividad el supervisor definira el tipo de maquinaria y/o materiales a utilizar
para realizar el desvio del rio, en el sector mas favorable que permita trabajar en forma segura,
una vez concluido estos trabajos se deberá dejar el sector libre de material para el cauce del rio.

Medición

Este item se medira en forma global (glb) una vez concluido todas las actividades del sector del
desvio, posteriormente se limpiara el material utilizado dejando el cauce libre de obstaculos.

Forma de pago

El pago será realizado una vez verificado el cumplimiento de todos los trabajos para la ejecución
del ítem. La verificación debe ser realizada en forma conjunta por el CONTRATISTA y el
SUPERVISOR.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2514 ENSAYO DE SUELOS SPT (CAPACIDAD PORTANTE DEL SUELO) GLB

Definición

Este ítem se refiere a la realización, estudio de suelos, análisis granulométrico, tamizado, estudio
geotécnico (SPT - Ensayo de Penetración Estándar) de suelos para determinar los parámetros
de CAPACIDAD PORTANTE DE SUELOS, clasificación según lo indicado y normas una vez
realizada los análisis en los laboratorios legalmente establecidas, autorizadas y certificadas
según las normas de calidad.

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo necesarios para la ejecución de este ítem, deberán
ser provistos por el Contratista y empleados en obra, previa aprobación del Supervisor de Obra.

Procedimiento para la ejecución

Una vez que en la perforación del sondeo se ha alcanzado la profundidad a la que se ha de

realizar la prueba, sin avanzar la entubación y limpio el fondo del sondeo, se desciende el toma
muestras SPT unido al varillaje hasta apoyar suavemente en el fondo. Realizada esta operación,
se eleva repetidamente la masa con una frecuencia constante, dejándola caer libremente sobre
una sufridera que se coloca en la zona superior del varillaje.

Se contabiliza y se anota el número de golpes necesarios para hincar la cuchara los primeros 15
centímetros ( ).

Posteriormente se realiza la prueba en sí, introduciendo otros 30 centímetros, anotando el

número de golpes requerido para la hinca en cada intervalo de 15 centímetros de penetración
( y ).

El resultado del ensayo es el golpeo SPT o resistencia a la penetración estándar:

= +

Como la cuchara SPT suele tener una longitud interior de 60 centímetros, es frecuente hincar
mediante golpeo hasta llegar a esta longitud, con lo que se tiene un resultado adicional que es
el número de golpes . Proporcionar este valor no está normalizado, y no constituye un
resultado del ensayo, teniendo una función meramente indicativa.

Medición

Las pruebas de recepción verificación de pruebas y resultados de laboratorio, serán medidas en

global (glb), efectivamente probadas, constatadas y aceptadas por el Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de pago

Este ítem ejecutado de acuerdo con las presentes especificaciones, medido según lo señalado
y aprobado por el Supervisor de Obra, será cancelado al precio unitario de la propuesta
aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución del mismo.

0762 ESCALERA METALICA M

Descripcion

Este ítem se refiere a la provisión y colocación de la escalera metálica, los mismo figuran en los
planos y/o determinación de la supervisión.

Materiales, herramientas y equipo

Se utilizarán perfiles y tubos de acero de ¾¨ para peldaños y pasamanos, libres de defectos,

rajaduras y oxidación con las dimensiones indicadas en los planos.
La soldadura será del tipo adecuado para este trabajo.
La pintura anticorrosiva y pintura al aceite para el acabado de este trabajo será de marca y
calidad aprobada por el supervisor de obra.

Forma de ejecucion

La escalera será construida siguiendo los planos de detalle y verificando las medidas en obra.
En tubo FG de ¾¨ con un ancho libre de 0.40 mts construidos según detalle o instrucción de la
supervisión, en tubo circular de no menor de 5 cm doblados y soldados con perfilaría para su
empotramiento.
Las soldaduras deberán ser pulidas.
El empotramiento de las barandas en el H°A° deberá hacerse mediante pernos de anclaje o
mediante planchas embebidas en el H° para luego proceder al soldado de los tubos de soporte.
Se tendrá especial cuidado en la firmeza de los mismos.
Antes de la entrega en obra y colocación recibirán dos manos de pintura anticorrosiva.
El acabado será pintura al aceite con brillo de acuerdo al color especificado en el proyecto.
Los diámetros y espesores de los tubos deberán ser verificados para garantizar una duración y
seguridad óptimas.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Medicion

La escalera será medida en metros lineales (m).

Forma de pago

La cantidad de trabajo realizado con materiales aprobados, de acuerdo a estas especificaciones

y medido según se indica en el acápite anterior, será pagado a precio unitario de la propuesta
aceptada.

2748 EXCAVACION 0-1 M S/AGOTAMIENTO TERRENO SEMIDURO M3

Descripción

Este ítem comprende la excavación sin agotamiento del suelo semiduro, duro compuesto por
materiales que requieren para su excavación un ablandamiento más riguroso con herramientas
especiales como barretas, puntas y combos. Este ítem se efectuará para la conducción de
tubería, pasos de quebradas menores a L=15m, obras de arte, construcción de diferente tipo de
cámaras y otros, ejecutados en la clase de terreno en que se encuentre y conforme a las
profundidades que indiquen los planos.

Materiales, herramientas y equipo

Dadas las características de la obra y la profundidad requerida, se recomienda emplear

herramientas de excavación y explosivos si es necesario, otorgadas por el CONTRATISTA.

Procedimiento para la ejecución

Antes de proceder a la excavación, el CONTRATISTA solicitará la aprobación del replanteo por

parte del SUPERVISOR. Se ejecutará la excavación a cielo abierto, aflojando y atravesando los
materiales orgánicos, llevándolos fuera de los límites de la excavación, el material excavado será
colocado a los lados de las zanjas a una distancia prudente. Las bases de las excavaciones
deberán presentar superficies sin irregularidades.
Durante todo el proceso de excavación y trabajo, el CONTRATISTA pondrá el cuidado necesario
para evitar daños a las estructuras que se encuentre en sitios objeto de la excavación y tomará
las medidas más aconsejables para mantener en forma ininterrumpida todos los servicios
existentes, principalmente el de agua potable.

Medición

La medición será por metro cúbico excavado (m3), midiendo los volúmenes a través de un
levantamiento realizado al final de la excavación con la determinación de secciones transversales
cada 20 m y cálculo de volúmenes usando la sección transversal promedio.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de pago

Dicho precio será compensación total por mano de obra, herramientas, equipo y demás gastos
que sean necesarios para la adecuada y correcta ejecución de los trabajos.

0136 EXCAVACION EN ROCA SIN VOLADURA M3

Descripción

Este ítem se refiere a la excavación de suelos conformados por material rocoso o

conglomerados que se encuentran firmemente cementados y que obligan la utilización de
procedimientos de perforación por fragmentación mecánica o por explosivos, de acuerdo a los
planos de construcción, formulario de presentación de propuestas y/o instrucciones del
SUPERVISOR.

Materiales, herramientas y equipo

Para la excavación en roca se podrá utilizar equipo como barrenos de perforación, explosivos,
cinceles y combos para fracturar las rocas.
El empleo de explosivos deberá ser evaluado y aprobado por el SUPERVISOR; el
CONTRATISTA debe presentar una metodología de trabajo a consideración de la Supervisión.

Procedimiento para la ejecucion

[1] El CONTRATISTA deberá tomar todas las precauciones necesarias para no causar daño
a terceros ni a la obra misma, siendo estos aspectos de su entera y exclusiva responsabilidad.
[2] La aprobación del método que empleará el CONTRATISTA no le liberará de la
responsabilidad civil respecto a daños ocasionados a las construcciones existentes dentro y
fuera del área de trabajo.
[3] El personal asignado por el CONTRATISTA para la ejecución de los trabajos deberá
acreditar la experiencia correspondiente.
[4] El CONTRATISTA deberá estudiar la forma de aplicar el equipo más adecuado para
este fin.
[5] La utilización de explosivos será restringida y no se permitirá su empleo en áreas
densamente pobladas.
[6] El fondo de la zanja en terreno rocoso deberá ser excavado en 10 cm. más de lo
establecido como cota de solera, debiendo ser rellenado y debidamente compactado con
material seleccionado y aprobado por el SUPERVISOR.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Medición

Las excavaciones en rocas serán medidas en metros cúbicos (m3), tomando en cuenta
únicamente los volúmenes netos ejecutados y autorizados por el SUPERVISOR.

Forma de pago

El pago será realizado una vez verificado el cumplimiento de todos los trabajos para la
ejecución del ítem. La verificación debe ser realizada en forma conjunta por el CONTRATISTA y
el SUPERVISOR.

2287 HORMIGON ARMADO H21 M3

0194 HORMIGON ARMADO PARA LOSA DE FONDO M3
3009 HORMIGON ARMADO PARA LOSA TAPA M3
3205 HORMIGON ARMADO PARA ZAPATAS H21 M3
3206 HORMIGON ARMADO PARA COLUMNAS H21 M3
3207 HORMIGON ARMADO PARA VIGAS H21 M3
3208 HORMIGON ARMADO PARA MUROS H21 M3
0190 HORMIGON ARMADO PARA VIGAS DE ENCADENADO M3
2437 HORMIGON ARMADO PARA LOSA LLENA - H21 M3

Descripción

Este ítem comprende la fabricación, transporte, colocación, compactación, protección y curado

del hormigón armado para todas las partes estructurales de la obra que tengan hormigón armado
[Link], cámara rompe presión, tanque de almacenamiento, caseta de cloración (mesón),
ajustándose estrictamente al trazado, alineación, elevaciones y dimensiones señaladas en los
planos y/o instrucciones del Supervisor de Obra.

Todas las estructuras de hormigón simple o armado, deberán ser ejecutadas de acuerdo con las
dosificaciones y resistencias establecidas en los planos, en estricta sujeción con las exigencias y
requisitos establecidos en la Norma Boliviana del Hormigón Armado CBH-87.

Materiales, Equipo y Herramientas

Todos los materiales, herramientas y equipo a emplearse en la preparación y vaciado del

hormigón serán proporcionados por el Contratista y utilizados por éste, previa aprobación del
Supervisor de Obra y deberán cumplir con los requisitos establecidos en la Norma Boliviana del
Hormigón Armado CBH-87 Sección 2-Materiales.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Cemento
Para la elaboración de los hormigones se debe hacer uso sólo de cementos que cumplan las
exigencias de las NORMAS BOLIVIANAS referentes a cementos Portland (N.B. 2.1-001 hasta
N.B. 2.1 - 014).
En ningún caso se debe utilizar cementos desconocidos o que no lleven el sello de calidad
otorgado por el organismo competente (IBNORCA).
En los documentos de origen figurarán el tipo, la clase y categoría a que pertenece el cemento,
así como la garantía del fabricante de que el cemento cumple las condiciones exigidas por las N.
B. 2.1-001 hasta 2.1 - 014.
El fabricante proporcionará, si se lo solicita, copia de los resultados de análisis y ensayos
correspondientes a la producción de la jornada a que pertenezca la partida servida." (N.B. CBH -
87)
Se podrá utilizar cementos de tipo especial siempre que su empleo esté debidamente justificado
y cumpla las características y calidad requeridas para el uso al que se destine y se lo emplee de
acuerdo a normas internacionales y previamente autorizados y justificados por el Supervisor de
Obra.
El cemento deberá ser almacenado en condiciones que lo mantengan fuera de la intemperie y la
humedad. El almacenamiento deberá organizarse en forma sistemática, de manera de evitar que
ciertas bolsas se utilicen con mucho retraso y sufran un envejecimiento excesivo. En general no
se deberán almacenar más de 10 bolsas una encima de la otra.
Un cemento que por alguna razón haya fraguado parcialmente o contenga terrones, grumos,
costras, etc. será rechazado automáticamente y retirado del lugar de la obra.
Agregados
Los áridos a emplearse en la fabricación de hormigones serán aquéllas arenas y gravas obtenidas
de yacimientos naturales, rocas trituradas y otros que resulte aconsejable, como consecuencia
de estudios realizados en laboratorio.
Los áridos para morteros y hormigones, deben cumplir en todo con las Normas Bolivianas N.B.
596-91, N.B. 597-91, N.B. 598-91, N.B. 608-91, N.B. 609-91, N.B. 610-91, N.B. 611-91, N.B. 612-
91 las cuales han sido determinadas por el IBNORCA.
La arena o árido fino será aquél que pase el tamiz de 5 [Link] malla y grava o árido grueso el
que resulte retenido por dicho tamiz.
El 90% en peso del árido grueso (grava) será de tamaño inferior a la menor de las dimensiones
siguientes:
Los cinco sextos de la distancia horizontal libre entre armaduras independientes, si es que dichas
aberturas tamizan el vertido del hormigón o de la distancia libre entre una armadura y el
paramento más próximo.
La cuarta parte de la anchura, espesor o dimensión mínima de la pieza que se hormigone.
Un tercio de la anchura libre de los nervios de los entrepisos.
Un medio del espesor mínimo de la losa superior en los entrepisos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Con el objeto de satisfacer algunas de las normas requeridas con anterioridad, se extractan
algunos requerimientos de "ARIDOS PARA MORTEROS Y HORMIGONES
GRANULOMETRIA"(N.B. 598-91).

Granulometría del árido grueso (N.B. 598-91)

Porcentaje que pasa en peso para ser Porcentaje que pasa en peso para ser
TAMIZ
considerado como árido de tamaño considerado como árido gradado de
N.B.
nominal. tamaño nominal

63 40 20 10 12.5 9.5 40 20 10 12.5

DESIGNACION
mm mm mm mm mm mm mm mm mm mm
80 mm 100 - - - - - 100 - - -
25-
63 mm 100 - - - - - - - -
100
85- 95-
40 mm 0-30 100 - - - - - -
100 100
85- 95-
20 mm 0-5 0-20 100 - - 30--70 100 100
100 100
85- 90-
16 mm - - - 100 - - - -
100 100
85- 90-
12.5 mm - - - - 100 - - -
100 100
85- 25-
9.5 mm 0-5 0-5 0-20 0-30 0-45 10-35 30-70 40-85
100 55
4.75 mm - - 0-5 0-5 0-10 0-20 0-5 0-10 0-10 0-10
2.36 mm - - - - - 0-5 - - - -

Árido total
La granulometría de mezclas de árido fino y grueso, debe encontrarse dentro los límites
especificados en la tabla 4. No es necesario separar los áridos, sin embargo pueden realizarse
ajustes en las gradaciones añadiendo árido grueso a fin de mejorar el mismo.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Granulometría de árido total (N.B. 598-91)

40 mm. de tamaño 20 mm. de tamaño
Designación
nominal nominal
80 mm. 100 100
40 mm. 95 - 100 100
20 mm. 45 - 75 95 - 100
5 mm. 25 - 45 30 - 50
600 µm. 8 - 30 10 - 35
150 µm. 0-6 0-6
Árido fino
La Granulometría del árido fino debe encontrarse dentro de los límites especificados en la tabla
1 y registrarse como árido fino de granulometría I,II,IIIó IV. Cuando la granulometría se salga de
los límites de cualquier granulometría particular en una cantidad total que no exceda el 5 % se
aceptará que tiene dicha granulometría.
Esta tolerancia no debe aplicarse al porcentaje que pasa por cualquier otro tamaño de tamiz sobre
el límite superior de la granulometría I ó el límite superior de la granulometría IV; así como esta
tolerancia no debe aplicarse al porcentaje que pasa por el tamiz N. B. 600 µm.
PORCENTAJE QUE PASA EN PESO
TAMIZ N. B. I II III IV
5 mm 90-100 90-100 90-100 95-100
2.36 mm 60-95 75-100 85-100 95-100
1.18 mm 30-70 5-90 75-100 90-100
600 µm 15-34 3-59 60-79 80-100
300 µm 5-20 3-30 12-40 15-0
150 µm 0-10 0-10 0-10 0-10
Extractado de N.B. 598 - 91.
Para arenas de trituración, la tolerancia en el límite superior para el tamiz N.B. 150 µm se aumenta
a 20 %. Esto no afectará a la tolerancia del 5 % permitido para otros tamaños de tamices.
El árido fino no debe tener más del 45 % retenido entre dos tamices consecutivos de los indicados
en la tabla 1, y su módulo de finura no debe ser menos de 2.3 ni mayor de 3.1.
Agua
El agua a emplearse para la mezcla, curación u otras aplicaciones, será razonablemente limpia
y libre de aceite, sales, ácidos, álcalis, azúcar, materia vegetal o cualquier otra substancia
perjudicial para la obra.
No se permitirá el empleo de aguas estancadas procedentes de pequeñas lagunas o aquéllas
que provengan de pantanos o desagües.
Toda agua de calidad dudosa deberá ser sometida al análisis respectivo y autorizado por el
Supervisor de obra antes de su empleo.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

La temperatura del agua para la preparación del hormigón deberá ser superior a 5°C.
El agua para hormigones debe satisfacer en todo a lo descrito en las N.B. 587-91 y N. B. 588 -
91.
Fierro
Los aceros de distintos diámetros y características se almacenarán separadamente, a fin de evitar
la posibilidad de intercambio de barras.
El tipo de acero y su fatiga de fluencia será aquel que esté especificado en los planos
estructurales.
Queda terminantemente prohibido el empleo de aceros de diferentes tipos en una misma sección.
Aditivos
Se podrán emplear aditivos para modificar ciertas propiedades del hormigón, previa su
justificación y aprobación expresa efectuada por el Supervisor de Obra.
Como el modo de empleo y la dosificación deben ser de estudio adecuado, debiendo asegurarse
una repartición uniforme de aditivo, este trabajo deberá ser encomendado a personal calificado y
preferentemente bajo las recomendaciones de los fabricantes de los aditivos.
Características del Hormigón
a) Contenido unitario de cemento
En general, el hormigón contendrá la cantidad de cemento que sea necesaria para obtener
mezclas compactas, con la resistencia especificada en los planos o en el formulario de
presentación de propuestas y capaces de asegurar la protección de las armaduras.
En ningún caso las cantidades de cemento para hormigones de tipo normal serán menores que:

Cantidad Resistencia cilíndrica a los 28 días

mínima de
Con control Sin control
APLICACION cemento por
permanente permanente
m3.
Kg. Kg./cm2 Kg./cm2
Hormigón Pobre 100 - 40
Hormigón Ciclópeo 280 - 120
Pequeñas
300 200 150
Estructuras
Estructuras
350 230 170
Corrientes
Estructuras
400 270 200
Especiales
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

En el caso de depósitos de agua, cisternas, etc. la cantidad mínima de cemento será de 350
kg/m3 Para Hormigones expuestos a la acción de un medio agresivo 380 kg/m3 y para
hormigones a vaciarse bajo agua 400 Kg/m3.
b) Tamaño máximo de los agregados
Para lograr la mayor compacidad del hormigón y el recubrimiento completo de todas las
armaduras, el tamaño máximo de los agregados no deberá exceder de la menor de las siguientes
medidas:
1/4 de la menor dimensión del elemento estructural que se vacíe.
La mínima separación horizontal o vertical libre entre dos barras, o entre dos grupos de barras
paralelas en contacto directo o el mínimo recubrimiento de las barras principales.
En general el tamaño máximo de los agregados no deberá exceder de los 3 cm.
Resistencia Mecánica del Hormigón
La calidad del hormigón estará definida por el valor de su resistencia característica a la
compresión a la edad de 28 días. El tipo de hormigón es H – 21 (210 kg/cm2).
Los ensayos necesarios para determinar las resistencias de rotura se realizarán sobre probetas
cilíndricas normales de 15 cm. de diámetro y 30 cm. de altura, en un laboratorio de reconocida
capacidad.
El Contratista deberá tener en obra cuatro probetas de las dimensiones especificadas en la
Norma Boliviana (CBH – 87).
Ensayos de control
Durante la ejecución de la obra se realizarán ensayos de control, para verificar la calidad y
uniformidad del hormigón.
Consistencia del Hormigón
La consistencia de la mezcla será determinada mediante el ensayo de asentamiento, empleando
el cono de Abrams. El contratista deberá tener en la obra el cono estándar para la medida de los
asentamientos en cada vaciado y cuando así lo requiera el Supervisor o la fiscalización
Como regla general, se empleará hormigón con el menor asentamiento posible que permita un
llenado completo de los encofrados, envolviendo perfectamente las armaduras y asegurando una
perfecta adherencia entre las barras y el hormigón.
Se recomienda los siguientes asentamientos:
Casos de secciones corrientes 3 a 7 cm. (máximo)
Casos de secciones donde el vaciado sea difícil 10 cm. (máximo)
Los asentamientos indicados se regirán en el caso de hormigones que se emplean para la
construcción de rampas, bóvedas y otras estructuras inclinadas.
La consistencia del hormigón será la necesaria para que, con los métodos de puesta en obra y
compactación previstos, el hormigón pueda rodear las armaduras en forma continua y rellenar
completamente los encofrados sin que se produzcan coqueras. La determinación de la
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

consistencia del hormigón se realizará utilizando el método de ensayo descrito en la N. B. / UNE

7103.
Como norma general, y salvo justificación especial, no se utilizarán hormigones de consistencia
fluida, recomendándose los de consistencia plástica, compactados por vibrado. En elementos con
función resistente, se prohíbe la utilización de hormigones de consistencia líquida. Se exceptúa
de lo anterior el caso de hormigones fluidificados por medio de un súper plastificante. La
fabricación y puesta en obra de estos hormigones, deberá realizarse según reglas específicas.
Para los hormigones corrientes, en general se puede admitir los valores aproximados siguientes:

Asentamiento en el Categoría de
cono de Abraham Consistencia

0 a 2 cm Ho. Firme
3 a 7 cm. Ho. Plástico
8 a 15 cm. Ho. Blando

No se permitirá el uso de hormigones con asentamiento superior a 16 cm.

Relación Agua - Cemento (en peso)
La relación agua - cemento se determinará en cada caso basándose en los requisitos de
resistencia y trabajabilidad, pero en ningún caso deberá exceder de:

Condiciones de
Extrema Severa Moderada
exposición
- Hormigón - Hormigón en - Hormigón expuesto a la
sumergido en contacto con agua a intemperie.
medio agresivo. presión. - Hormigón sumergido
- Hormigón en contacto permanentemente en
alternado con agua y medio no agresivo.
aire.
- Hormigón expuesto a la
intemperie y al desgaste.
Naturaleza de la
obra - Piezas
0.48 0.54 0.60
delgadas
Piezas de
grandes
0.54 0.60 0.65
dimensiones.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Deberá tenerse muy en cuenta la humedad propia de los agregados.

Para dosificaciones en cemento de C = 300 a 400 kg/m3 se puede adoptar una dosificación en
agua A con respecto al agregado seco tal que la relación agua / cemento cumpla:
0.4 < A/C < 0.6
Con un valor medio de A/C = 0.5

Resistencia mecánica del hormigón

La calidad del hormigón estará definida por el valor de su resistencia característica a la
compresión a la edad de 28 días.
Se define como resistencia característica la que corresponde a la probabilidad de que el
95 % de los resultados obtenidos superan dicho valor, considerando que los resultados de los
ensayos se distribuyen de acuerdo a una curva estadística normal.
Los ensayos necesarios para determinar las resistencias de rotura, se realizarán sobre probetas
cilíndricas normales de 15 cm de diámetro y 30 cm de altura, en un laboratorio de reconocida
capacidad.
El Contratista deberá tener en la obra diez cilindros de las dimensiones especificadas.
El hormigón de obra tendrá la resistencia que se establezca en los planos.
Cuando ocurre que:
Los resultados de dos ensayos consecutivos arrojan resistencias individuales inferiores a las
especificadas.
El promedio de los resultados de tres ensayos consecutivos sea menor que la resistencia
especificada.
La resistencia característica del hormigón es inferior a la especificada.
Se considera que los hormigones son inadecuados.
Para determinar las proporciones adecuadas, el contratista, con suficiente anticipación procederá
a la realización de ensayos previos a la ejecución de la obra.
Ensayos de control
Durante la ejecución de la obra se realizarán ensayos de control, para verificar la calidad y
uniformidad del hormigón.
Ensayos de consistencia
Con el cono de asentamiento, se realizarán dos ensayos, el promedio de los dos resultados
deberá estar comprendido dentro de los límites especificados, si no sucediera así, se tomaran
pruebas para verificar la resistencia del hormigón y se observará al encargado de la elaboración
para que se corrija esta situación.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Este ensayo se repetirá varias veces a lo largo del día.

La persistencia en la falta del cumplimento de la consistencia, será motivo suficiente para que el
Supervisor paralice los trabajos.
Ensayos de resistencia
Cada vez que se extraiga hormigón para pruebas, se debe preparar como mínimo dos probetas
de la misma muestra y el promedio de sus resistencias se considerará como resultado de un
ensayo siempre que la diferencia entre los resultados no exceda el 15 %, caso contrario se
descartarán y el contratista debe verificar el procedimiento de preparación, curado y ensayo de
las probetas.
Las probetas se moldearán en presencia del Supervisor o de la Fiscalización y se conservaran
en condiciones normalizadas de laboratorio.
Al iniciar la obra, en cada uno de los cuatro primeros días del hormigonado, se extraerán por lo
menos cuatro muestras en diferentes oportunidades; con cada muestra se prepararán cuatro
probetas, dos para ensayar a los siete días y dos para ensayar a los 28 días. El contratista podrá
moldear mayor número de probetas para efectuar ensayos a edades menores a los siete días y
así apreciar la resistencia probable de sus hormigones con mayor anticipación.
Se determinará la resistencia características de cada clase de hormigón en función de los
resultados de los ensayos. Esta resistencia característica debe ser igual o mayor a la especificada
y además se deberán cumplir las otras dos condiciones señaladas en el artículo anterior para la
resistencia del hormigón. En caso de que no se cumplan las tres condiciones se procederá
inmediatamente a modificar la dosificación y a repetir el proceso de control antes descrito.
En cada uno de los vaciados siguientes y para cada clase de hormigón, se extraerán dos probetas
para cada:

Grado de Control Cantidad máxima de

hormigón m3
Permanente 25
No permanente 50

Pero en ningún caso menos de dos probetas por día. Además el supervisor o la Fiscalización
podrán exigir la realización de un número razonable adicional de probetas.
Queda sobreentendido que es obligación por parte del contratista realizar ajustes y correcciones
en la dosificación, hasta obtener los resultados que correspondan. En caso de incumplimiento, el
Supervisor o la Fiscalización dispondrán la paralización inmediata de los trabajos.
En caso de que los resultados de los ensayos de resistencia no cumplan los requisitos, no se
permitirá cargar la estructura hasta que el contratista realice los siguientes ensayos y sus
resultados sean aceptados por el Supervisor o la Fiscalización.
Ensayos sobre probetas extraídas de la estructura en lugares vaciados con hormigón de
resistencia inferior a la debida, siempre que su extracción no afecte la estabilidad y resistencia
de la estructura.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Ensayos complementarios del tipo no destructivo, mediante un procedimiento aceptado por el

supervisor o la Fiscalización.
Estos ensayos serán ejecutados por un laboratorio de reconocida experiencia y capacidad y antes
de iniciarlos se deberá demostrar que el procedimiento empleado puede determinar la resistencia
de la masa de hormigón con precisión del mismo orden que los métodos convencionales. El
número de ensayos será fijado en función del volumen e importancia de la estructura cuestionada,
pero en ningún caso será inferior a treinta y la resistencia característica se determina de la misma
forma que las probetas cilíndricas.
Cuando una parte de la obra sometida a cualquier nivel de control estadístico, se obtenga fc, est
≥ fck, se aceptará dicha parte.
Si resultase fc,est<fck, se procederá como sigue:
fc, est≥ 0.9 fck, la obra se aceptará.
Si fc, est< 0.9 fck, El supervisor o la fiscalización podrán disponer que se proceda a realizar a
costa del contratista, los ensayos de información necesarios previstos en la N.B. CBH-87, o las
pruebas de carga previstas en la misma norma, y según lo que de ello resulte, decidirá si la obra
se acepta, refuerza o demuele.
En caso de haber optado por ensayos de información, si éstos resultan desfavorables, el
supervisor o la fiscalización de obras, podrá ordenar se realicen pruebas de carga, antes de
decidir si la obra es aceptada, refuerza o demuele.
Procedimientos de Ejecución
Preparación, colocación, compactación y curado

Procedimiento para la ejecución

Dosificación de materiales
Para la fabricación del hormigón, se recomienda que la dosificación de los materiales se efectúe
en peso.
Para los áridos se aceptará una dosificación en volumen, es decir transformándose los pesos en
volumen aparente de materiales sueltos. En obra se realizarán determinaciones frecuentes del
peso específico aparente del árido suelto y del contenido de humedad del mismo.
Cuando se emplee cemento envasado, la dosificación se realizará por número de bolsas de
cemento, quedando prohibido el uso de fracciones de bolsa.
La medición de los áridos en volumen se realizará en recipientes aprobados por el Supervisor de
Obra y de preferencia deberán ser metálicos e indeformables.
Mezclado
El hormigón deberá ser mezclado mecánicamente, para lo cual:
Se utilizarán una o más hormigoneras de capacidad adecuada y se empleará personal
especializado para su manejo.
Periódicamente se verificará la uniformidad del mezclado.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Los materiales componentes serán introducidos en el orden siguiente:

Una parte del agua del mezclado (aproximadamente la mitad).
El cemento y la arena simultáneamente. Si esto no es posible, se verterá una fracción del primero
y después la fracción que proporcionalmente corresponda de la segunda; repitiendo la operación
hasta completar las cantidades previstas.
La grava.
El resto del agua de amasado.
El tiempo de mezclado, contando a partir del momento en que todos los materiales hayan
ingresado al tambor, no será inferior a noventa segundos para capacidades útiles de hasta 1 M3,
pero no menor al necesario para obtener una mezcla uniforme. No se permitirá un mezclado
excesivo que haga necesario agregar agua para mantener la consistencia adecuada.
No se permitirá cargar la hormigonera antes de haberse procedido a descargarla totalmente de
la batida anterior.
El mezclado manual queda expresamente prohibido.
Transporte
El hormigón será transportado desde la hormigonera hasta el lugar de su colocación en
condiciones que impidan su segregación o el comienzo del fraguado. Para ello se emplearán
métodos y equipo que permitan mantener la homogeneidad del hormigón y evitar la pérdida de
sus componentes o la introducción de materias ajenas.
Para los medios corrientes de transporte, el hormigón deberá quedar colocado en su posición
definitiva dentro de los encofrados antes de que transcurran treinta minutos desde que el agua
se ponga en contacto con el cemento.
Colocación
Antes del vaciado del hormigón en cualquier sección, el Contratista deberá requerir la
correspondiente autorización escrita del Supervisor de Obra.
Salvo el caso que se disponga de una protección adecuada y la autorización necesaria para
proceder en sentido contrario, no se colocará hormigón mientras llueva.
El espesor máximo de la capa de hormigón no deberá exceder de 50 cm., exceptuando las
columnas.
La velocidad de colocación será la necesaria para que el hormigón en todo momento se mantenga
plástico y ocupe rápidamente los espacios comprendidos entre las armaduras.
No se permitirá verter libremente el hormigón desde alturas mayores a 1.50 metros. En caso de
alturas mayores, se deberá utilizar embudos y conductos cilíndricos verticales que eviten la
segregación del hormigón. Se exceptúan de esta regla las columnas.
Durante la colocación y compactación del hormigón se deberá evitar el desplazamiento de las
armaduras.
Las zapatas deberán hormigonarse en una operación continua.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Después de hormigonar las zapatas, preferiblemente se esperará 24 horas para vaciar columnas.
En las vigas, la colocación se hará por capas horizontales, de espesor uniforme en toda su
longitud.
En vigas T siempre que sea posible, se vaciará el nervio y la losa simultáneamente. Caso
contrario, se vaciará primero el nervio y después la losa.
En losas, la colocación se hará por franjas de ancho tal que al colocar el hormigón de la faja
siguiente, en la faja anterior no se haya iniciado el fraguado.
Vibrado
Las vibradoras serán del tipo de inmersión de alta frecuencia y deberán ser manejadas por
obreros especializados.
Las vibradoras se introducirán lentamente y en posición vertical o ligeramente inclinada.
El tiempo de vibración dependerá del tipo de hormigón y de la potencia del vibrador.
Protección y curado
El hormigón, una vez vaciado, deberá protegerse contra la lluvia, el viento, sol y en general contra
toda acción que lo perjudique.
El tiempo de curado será durante siete días consecutivos, a partir del momento en que se inició
el endurecimiento.
El curado se realizará por humedecimiento con agua, mediante riego aplicado directamente sobre
las superficies o sobre arpilleras.
Encofrados y Cimbras
Podrán ser de madera, metálicos o de cualquier otro material suficientemente rígido.
Deberán tener la resistencia y estabilidad necesaria, para lo cual serán convenientemente
arriostrados.
En vigas de más de 6 metros de luz y losas de grandes dimensiones se dispondrá de contra
flechas en los encofrados.
Previamente a la colocación del hormigón se procederá a la limpieza y humedecimiento de los
encofrados.
Si se desea aceitar los moldes, dicha operación se realizará previa a la colocación de la armadura
y evitando todo contacto con la misma.
En todos los ángulos se pondrán filetes triangulares.
Remoción de encofrados y cimbras
Los encofrados se retirarán progresivamente, sin golpes, sacudidas ni vibraciones.
Durante el período de construcción, sobre las estructuras no apuntaladas, queda prohibido aplicar
cargas, acumular materiales o maquinarias en cantidades que pongan en peligro su estabilidad.
Los plazos mínimos para el desencofrado serán los siguientes:
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

• Encofrados laterales de vigas y muros: 2 a 3 días

• Encofrados de columnas: 3 a 7 días
• Encofrados debajo de losas, dejando puntales de seguridad: 7 a 14 días
• Fondos de vigas, dejando puntales de seguridad: 14 días
• Retiro de puntales de seguridad: 21 días
Armaduras
Las barras se cortarán y doblarán ajustándose estrictamente a las dimensiones y formas
indicadas en los planos y las planillas de fierros, las mismas que deberán ser verificadas por el
Supervisor antes de su utilización.
El doblado de las barras se realizará en frío mediante equipo adecuado, sin golpes ni choques,
quedando prohibido el corte y doblado en caliente.
Antes de proceder al colocado de las armaduras en los encofrados, se limpiarán adecuadamente,
librándolas de polvo, barro, pinturas y todo aquello capaz de disminuir la adherencia.
Todas las armaduras se colocarán en los diámetros y en las posiciones precisas señaladas en
los planos.
Las barras de la armadura principal se vincularán firmemente con los estribos.
Para sostener y para que las armaduras tengan el recubrimiento respectivo se emplearán
soportes de mortero de cemento con ataduras metálicas (galletas) que se fabricarán con la debida
anticipación, quedando terminantemente prohibido el empleo de piedras como separadores.
Se cuidará especialmente que todas las armaduras queden protegidas mediante recubrimientos
mínimos especificados en los planos.
En ningún caso se permitirá el soldado de las armaduras de cualquier tipo, exceptuando y solo
cuando los planos constructivos así lo determinen se permitirá el uso de mallas electro soldadas.
En caso de no especificarse los recubrimientos en los planos, se aplicarán los siguientes:
• Ambientes interiores protegidos: 1.0 a 1.5 cm.
• Elementos expuestos a la atmósfera normal: 1.5 a 2.0 cm.
• Elementos expuestos a la atmósfera húmeda: 2.0 a 2.5 cm.
• Elementos expuestos a la atmósfera corrosiva: 3.0 a 3.5 cm.
En lo posible no se realizarán empalmes en barras sometidas a tracción.
Si fuera absolutamente necesario efectuar empalmes, éstos se ubicarán en aquellos lugares
donde las barras tengan menores solicitaciones (puntos de momento nulos).
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

ESTRUCTURAS DE HORMIGÓN ARMADO

Hormigón para Losas de Fondo
Este ítem comprende la ejecución de la losa de fondo conjuntamente los chanfles de las aristas,
de acuerdo a los planos de detalle, formulario de presentación de propuestas y/o instrucciones
del SUPERVISOR de Obra.
El hormigonado se podrá efectuar en forma monolítica con los otros elementos y colocándose los
accesorios de las tuberías antes del vaciado (incorporados en la masa del hormigón).
Zapatas de hormigón armado
Las zapatas se hormigonarán en una operación continua. Antes de hormigonar los elementos
que apoyan sobre las zapatas, se dejará endurecer el hormigón durante 12 horas.
El hormigón, se amasara de manera que se obtenga una distribución uniforme de los
componentes (en particular de los aditivos cuando se utilicen) y una consistencia, también
uniforme, de la amasada procurando una mezcla íntima y homogénea de los distintos materiales,
debiendo resultar el árido bien recubierto de pasta de cemento. Debe prohibirse
terminantemente, la colocación de agua, en la amasadora, por medio de mangueras o recipientes
cuya capacidad no sean exactamente conocidas.
Protección y curado, Tan pronto el hormigón haya sido colocado se lo protegerá de efectos
perjudiciales. El tiempo de curado será durante siete días consecutivos, a partir del momento en
que se inició el endurecimiento. El curado se realizará por humedecimiento con agua, mediante
riego aplicado directamente sobre las superficies o sobre arpilleras.
Columnas de hormigón armado
Este ítem comprende la ejecución de las columnas de hormigón armado que servirán de soporte
a las estructuras, a partir de la cota superior de las respectivas zapatas, de acuerdo a los planos
de detalle, y/o instrucciones del Supervisor de Obra.
Las tablas de madera del encofrado para las caras exteriores deberán estar en perfectas
condiciones, en vista de que las superficies del hormigón deberán quedar a la vista.
Vigas de hormigón armado
Después de hormigonar las columnas, preferiblemente se esperará las horas necesarias hasta
que las columnas adquieran la resistencia necesaria para poder resistir el peso de las vigas y
otros elementos que transmiten su peso hacia estas estructuras, así para vaciar las vigas.
La colocación del hormigón se hará por capas horizontales, de espesor uniforme en toda su
longitud, se amasara de manera que se obtenga una distribución uniforme de los componentes y
una consistencia, también uniforme, procurando una mezcla íntima y homogénea de los distintos
materiales, debiendo resultar el árido bien recubierto de pasta de cemento.
Debe prohibirse terminantemente, la colocación de agua, en la amasadora, por medio de
mangueras o recipientes cuya capacidad no sea exactamente conocidas. Vibrado, Las vibradoras
serán del tipo de inmersión de alta frecuencia. Las vibradoras se introducirán lentamente y en
posición vertical o ligeramente inclinada
Protección y curado, tan pronto el hormigón haya sido colocado se lo protegerá de efectos
perjudiciales. El tiempo de curado será durante siete días consecutivos, a partir del momento en
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

que se inició el endurecimiento. El curado se realizará por humedecimiento con agua, mediante
riego aplicado directamente sobre las superficies o sobre arpilleras.
Las tablas de madera para las caras exteriores deberán ser cepilladas, en vista de que las
superficies del hormigón deberán quedar a la vista, salvo que se encuentre especificado el
revoque correspondiente en el formulario de presentación de propuestas.
En caso de que el hormigón de las vigas quedara con manchas o coloración diferente, el
Contratista procederá al arreglo de los defectos y aplicará por su cuenta una pintura total de color
cemento.
Vigas de arriostramiento y de sustentación de hormigón armado
Este ítem comprende la ejecución de las vigas que arriostrarán las columnas, a objeto de
rigidizarlas, de acuerdo a los planos de detalle, formulario de presentación de propuestas y/o
indicaciones del Supervisor de Obra.
Las tablas de madera para las caras exteriores deberán ser cepilladas, en vista de que las
superficies del hormigón deberán quedar a la vista, salvo que se encuentre especificado el
revoque correspondiente en el formulario de presentación de propuestas.
En caso de que el hormigón de las vigas quedara con manchas o coloración diferente, el
Contratista procederá al arreglo de los defectos y aplicará por su cuenta una pintura total color
cemento.
Hormigón para Muros
Este ítem comprende la ejecución de los muros, de acuerdo a los planos de detalle, formulario
de presentación de propuestas y/o indicaciones del SUPERVISOR de Obra.
Las tablas de madera deberán estar en perfectas condiciones, en vista de que las superficies de
hormigón deberán quedar a la vista, por lo que el CONTRATISTA deberá prever en el
hormigonado.
En caso de que el hormigón presentara manchas o coloración diferente, el CONTRATISTA
procederá al arreglo de los defectos y aplicara por su cuenta una pintura total color cemento.
Hormigón para Tapas
Este ítem comprende la construcción de la losa tapa y tapas de las cámaras, de acuerdo a los
planos de detalle y/o indicaciones del SUPERVISOR de Obra.
Hormigón para cámaras
Este ítem comprende la construcción de las cámaras, de acuerdo a los planos de detalle y/o
indicaciones del SUPERVISOR de Obra.
El coronamiento de las cámaras deberá ejecutarse de tal manera que permita colocar y retirar la
tapa de hormigón o metálica con un juego adecuado, sin que sufra desplazamientos horizontales.
Colocación del Hormigón en Tiempo Frío
Excepto cuando medie una autorización escrita específica del Supervisor de Obra, las
operaciones de colocación del hormigón se deberán suspendes cuando la temperatura del aire
en descenso a l sombra y lejos de fuentes artificiales de calor, baje a menos de 5%°C y no podrán
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

reanudarse hasta que dicha temperatura del aire en ascenso a la sombra y alejada de fuentes de
calor artificial, alcance a los 5°C.
Cuando se tenga una autorización escrita específica par permitir la colocación del hormigón
cuando la temperatura esté por debajo de la citada, el Contratista deberá proveer un equipo para
calentar los agregados y el agua y podrá utilizar cloruro de calcio como acelerador, cuando la
autorización así lo establezca.
El Contratista proveerá un equipo de calentamiento capaz de producir un hormigón que tenga
una temperatura de por o menos 10° C y no mayor de 32°C en el momento de su colocación en
o entre los moldes. El uso de cualquier equipo de calentamiento o de cualquier método en tal
sentido depende de la capacidad de dicho sistema de calentamiento para permitir que la cantidad
requerida de aire puede ser incluida en el hormigón para el cual se haya fijado tales condiciones.
Los métodos de calentamiento que alteren o impidan la entrada de la cantidad requerida de aire
en el hormigón no deberán utilizarse. El equipo calentará los materiales uniformemente y excluirá
la posibilidad de que se produzcan zonas sobrecalentadas que puedan perjudicar a los
materiales. Los agregados y el agua utilizada para la mezcla no deberán calentarse más allá de
los 66°C. No se utilizarán materiales helados o que tengan terrones de material endurecido.
Los agregados acopiados en caballetes podrán ser calentados por medio de calor seco o vapor
cuando se deje pasar tiempo suficiente para el drenaje del agua, antes de llevar los agregados a
las tolvas de dosificación. Los agregados no deberán se calentados en forma directa con llamas
de gas o aceite o gas ni colocarlos sobre chapas calentadas con carbón o leña. Cuando se
calienten los agregados en tolvas solo se permitirá el calentamiento con vapor o agua por
serpentines, excepto cuando el Supervisor juzgue que se puedan usar otros métodos no
perjudiciales para los agregados. El uso de vapor pesado duramente o a través de los agregados
en las tolvas, no será autorizado.
Cuando se permita el empleo de cloruro de calcio dicho elemento se empleará en forma de
solución, la misma no deberá exceder de dos litros por cada bolsa de cemento y la solución será
considerada parte del agua empleada para la mezcla. Se preparará la solución disolviendo una
bolsa de 45 kilos de cloruro de calcio regular tipo I, o una bolsa de 36 kilos del tipo II de cloruro
de calcio concretado en aproximadamente 57 litros de agua, agregando luego más agua hasta
formar 95 litros de solución. Cuando el hormigón es colocado en tiempo frió y se espera que la
temperatura baje a menos de 5°C, la temperatura del aire alrededor del hormigón deberá
mantenerse a 10°C o más por un periodo de 5 días después del vaciado del hormigón.
Bajo ninguna circunstancia las operaciones de colocación del concreto podrán continuar cuando
la temperatura de aire sea inferior a 5°C.
Colocación de Hormigón en Tiempo Caluroso
En general se seguirá lo que prescribe el CBH87 en su apartado 1 1.6.
Si la temperatura ambiente excede los 35°C se suspenderá el hormigonado y los encofrados o
moldes destinados a recibirlos deberán ser protegidos del soleamiento.
Si la temperatura del aire excede los 30°C, la temperatura del hormigón deberá ser mantenida
tan próxima como sea posible a la mínima establecida anteriormente. Ello se logrará reduciendo
la temperatura del agua (mediante hielo que se licuará antes de terminar el período de mezclado)
y de los áridos (mediante riego con agua fría), especialmente el agregado grueso.
Una vez colocado el hormigón se protegerá del sol y del viento mediante hojas de plástico.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Se tendrá especial cuidado durante el período de curado y se mantendrá el hormigón

continuamente húmedo durante las primeras 24 horas.
No se permitirá verter libremente el hormigón desde alturas mayores a 1.50 metros. En caso de
alturas mayores, se deberá utilizar embudos y conductos cilíndricos verticales que eviten la
segregación del hormigón. Se exceptúan de esta regla las columnas.
En losas, la colocación se hará por franjas de ancho tal que al colocar el hormigón de la faja
siguiente, en la viga anterior no se haya iniciado el fraguado.

Medición

Las cantidades de hormigón armado que componen la estructura terminada serán medidas en
metros cúbicos (m3), tomando en cuenta únicamente aquel trabajo aprobado y aceptado por el
Supervisor de Obra.
Cuando se encuentre especificado en el formulario de presentación de propuestas “Hormigón
Armado” se entenderá que el acero se encuentra incluido en este ítem, por lo que no será objeto
de medición alguna.
En la medición de volúmenes de los diferentes elementos estructurales no deberán tomarse en
cuenta superposiciones y cruzamientos, debiendo considerarse los aspectos siguientes: las
columnas se medirán de piso a piso; las vigas serán medidas entre bordes de columnas; las losas
serán medidas entre bordes de vigas y los muros serán medidas entre los bordes internos y
externos de los mismos.
Este ítem ejecutado de acuerdo con los planos y las presentes especificaciones, medido según
lo señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario de la propuesta
aceptada.
Dicho precio será compensación total por los materiales utilizados en la fabricación, mezcla,
transporte, colocación, construcción de encofrados, armadura de fierro, mano de obra
herramientas, equipo y otros gastos que sean necesarios para la adecuado y correcta ejecución
de los trabajos.
Cuando se encuentre especificado en el formulario de presentación de propuestas “Hormigón
Armado”, el precio unitario corresponde a este ítem deberá incluir el costo del acero o armadura
de refuerzo

Forma de pago

Este ítem será pagado de acuerdo a los precios unitarios de la propuesta aceptada, que incluyen
todos los materiales, herramientas, mano de obra y actividades necesarias para la ejecución de
este trabajo.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

0220 HORMIGON CICLOPEO 50% PIEDRA DESPLAZADORA M3

Descripción

El hormigón ciclópeo es un hormigón de menor resistencia que se emplea para la construcción

de cámaras domiciliarias, cámaras de acumulación, cimientos, sobrecimientos y otros que
requieren regular resistencia. El hormigón ciclópeo se elabora de acuerdo a las dimensiones,
dosificaciones y otros detalles señalados en los planos respectivos, formulario de presentación
de propuestas y/o instrucciones del Supervisor.

El hormigón ciclópeo se realiza añadiendo piedras más o menos grandes del lugar, a medida que
se va hormigonando, para economizar material, se van llenando los intersticios entre las rocas
hasta conseguir homogeneizar el conjunto; por tal motivo se desglosa en hormigones según el
desplazamiento de volumen que ocupan las piedras.

Materiales, herramientas y equipo

Todos los materiales a utilizar en este ítem merecerán la aprobación previa del Supervisor de
Obra. Las piedras serán de buena calidad, deben pertenecer al grupo de las graníticas, estar
libres de arcillas y presentar una estructura homogénea y durable. Los pétreos deben cumplir los
requerimientos establecidos en los materiales primarios. La dimensión mínima de la piedra a ser
utilizada como desplazadora será de 20 cm de diámetro o un medio (1/2) de la dimensión mínima
del elemento a vaciar. En el caso de cámaras domiciliarias y cámaras de limpieza la dimensión
mínima de piedra desplazadora será de 10 cm.

Todos los materiales primarios como cemento, áridos, agua, deben cumplir con los
requerimientos descritos en la Norma Boliviana. Para la elaboración del hormigón ciclópeo, en
general los agregados deben estar limpios y exentos de materiales, tales como arcillas, barro
adherido, escorias, cartón, yeso, pedazos de madera o materias orgánicas. La granulometría del
árido grueso para hormigón ciclópeo, deberá cumplir con las siguientes condiciones establecidas.

Procedimiento para la ejecucion

En cimientos, cuando se emplee un hormigón resistencia cilíndrica 120 Kg./cm2, el volumen de

la piedra desplazadora será del 60%, si el hormigón fuera de una resistencia cilíndrica a los 28
días de 140 kg/cm2, el volumen de la piedra desplazadora será del orden del 50 %.

En Cámaras se empleará un hormigón con una resistencia cilíndrica a los 28 días de 210 kg./cm2
con 50 % de piedra desplazadora. Las resistencias señaladas anteriormente para los cimientos
y sobrecimientos deben ser empleadas en caso de que no se encuentren en el formulario de
presentación de propuestas o en los planos correspondientes.

La dosificación de los materiales deberá ser realizada por peso para la fabricación del hormigón.
Para los áridos se aceptará una dosificación en volumen, es decir transformándose los pesos en
volumen aparente de materiales sueltos. En obra se realizarán determinaciones frecuentes del
peso específico aparente de los áridos sueltos y del contenido de humedad de los mismos. La
medición de los áridos en volumen se realizará en recipientes aprobados por el Supervisor y de
preferencia deberán ser metálicos o de madera e indeformables. Previamente al colocado de la
capa de hormigón pobre, se verificará que el fondo de las zanjas esté bien nivelado y compactado.
Se colocará una capa de hormigón pobre de 5 cm. de espesor de dosificación [Link] para
emparejar las superficies y al mismo tiempo que sirva de asiento para la primera hilada de piedra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Las piedras serán colocadas por capas asentadas sobre base de hormigón y con el fin de trabar
las hiladas sucesivas se dejará sobresalir piedras en diferentes puntos. Las piedras deberán ser
humedecidas abundantemente antes de su colocación, a fin de que no absorban el agua presente
en el hormigón.

Como referencia se adjunta un cuadro que estipula las cantidades mínimas de cemento para las
diferentes clases de hormigón, prevaleciendo siempre y en todo momento las resistencias a los
28 días:

Cantidad mínima
Dosificación de cemento
[Kg./m3]

[Link] 325
[Link] 280

[Link] 250

[Link] 225

Las dimensiones de los cimientos y las cámaras se ajustarán estrictamente a las medidas
indicadas en los planos respectivos y/o de acuerdo a instrucciones del Supervisor.

En las cámaras, los encofrados deberán ser rectos, estar libres de deformaciones o torceduras,
de resistencia suficiente para contener el hormigón ciclópeo y resistir los esfuerzos que ocasione
el vaciado sin deformarse. El vaciado se realizará por capas de 20 cm. de espesor, dentro de las
cuales se colocarán las piedras desplazadoras en un 50 % del volumen total, cuidando que entre
piedra y piedra exista suficiente espacio para que sean completamente cubiertas por el hormigón.

Para las cámaras con una cara vista, se utilizarán maderas cepilladas en una cara y aceitada
ligeramente para su fácil retiro. El hormigón ciclópeo se compactará a mano mediante barretas o
varillas de acero, cuidando que las piedras desplazadoras queden colocadas en el centro del
cuerpo del sobrecimiento y que no tengan ningún contacto con el encofrado, salvo indicación
contraria del Supervisor. La remoción de los encofrados se debe realizar transcurrida las
veinticuatro horas de haberse efectuado el vaciado.

Medicion

El ítem de hormigón ciclópeo será medido en metros cúbicos (m3), tomando las dimensiones y
profundidades indicadas en los planos, cualquier volumen adicional que se hubiera ejecutado al
margen de las instrucciones o planos de diseño y que no hubiese sido autorizado en forma escrita
por el Supervisor, será de exclusiva responsabilidad del Contratista.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada. Dicho precio será compensación total por los materiales, mano de
obra, herramientas, equipo y otros gastos que sean necesarios para la adecuada y correcta
ejecución de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2312 INSTALACION DE FAENAS GENERAL GLB

Descripción

Este ítem comprende todos los trabajos preparatorios y previos a la iniciación de las obras que
realizará el Contratista, tales como instalaciones necesarias para las actividades, los servicios
sanitarios para el personal de obra; almacenes, depósitos de materiales y vivienda de
serenos,(incluye la construccion de letrinas).

Comprende el transporte, provisión y puesta en marcha de todos los equipos necesarios para la
correcta realización de la obra. Previa la ejecución de las obras de instalación de faenas, el
Contratista solicitará al Supervisor de Obra la autorización y ubicación respectiva, así como la
aprobación del diseño propuesto. El Contratista asignará serenos en número suficiente para el
cuidado del material y equipo en obra que permanecerá bajo su total responsabilidad. En la obra
se tendrá en forma permanente el Libro de Ordenes respectivo y dos juegos completos tanto de
planos generales (arquitectónicos, estructurales, eléctricos y sanitarios) para uso del contratista
y del Supervisor de Obra, así como el libro de mediciones.

Durante la construcción y operación de los campamentos se pueden presentar diversos impactos

en el entorno, relacionados principalmente con cambios temporales en el uso del suelo,
modificación de sus propiedades físico-químicas, emisión de gases y partículas suspendidas a la
atmósfera, emisión de ruidos, vertido accidental de hidrocarburos, descargas de aguas residuales
domésticas, modificación en los flujos naturales de agua, demanda de mano de obra, demanda
de servicios públicos, demanda de bienes y servicios, incremento en los riesgos de accidentes,
modificaciones negativas en el paisaje, entre otros.

Para mitigar los impactos ambientales señalados los campamentos, deberán:

 Ubicar en terrenos donados por la comunidad o edificaciones que comprará o alquilará de

sus propietarios. Los sitios elegidos deberán contar con la aprobación del Supervisor, para
lo cual el Contratista presentará fotocopias de los documentos del acta de préstamo de la
comunidad, propiedad del inmueble o el contrato de alquiler, así como un inventario y
detalle de las instalaciones, mobiliario y otros.

 Solicitar tierras sin uso que sean de propiedad del Gobierno Municipal, para disponerlas
en usos temporales como ser campamentos y fines similares, tales solicitudes sobre
propiedades del Municipio, si fueran aceptadas, serán sin ningún gravamen de pago y
otros cargos por parte del Contratista.

 Ubicarse en sitios ya intervenidos, preferentemente en la periferia del entorno urbano, no

serán establecidos en áreas inestables y deben estar ubicados al menos a 100 metros de
distancia de los cuerpos de agua importantes.

 Contar con instalaciones adecuadas para el personal, incluyendo sanitarios, dormitorios

cuando correspondan y oficinas claramente diferenciados y aislados unos de otros. Es de
carácter obligatorio adoptar las medidas necesarias que garanticen a los trabajadores las
mejores condiciones de higiene, alojamiento y salud. Por tanto, el Supervisor está
facultado a exigir condiciones adecuadas en los comedores, servicios de agua potable y
servicios higiénicos destinados al personal del Contratista.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

 Las instalaciones higiénicas destinadas al aseo del personal y cambio de ropa de trabajo
deberán contar con duchas, lavamanos, inodoros y el respectivo suministro de agua
potable. Los sanitarios o letrinas se instalarán en proporción de uno por cada 15
trabajadores en promedio.

 Estar dotados de una adecuada señalización para indicar las zonas de circulación de
equipo pesado, almacenes, combustible, sanitarios y la prevención de accidentes de
trabajo. De igual manera, contar con equipos de extinción de incendios y botiquín de
primeros auxilios.

 El botiquín debe contener: antisépticos de yodo, alcohol medicinal y jabón, material de

curación, gasas, compresas, apósitos, vendas, esparadrapo, algodón, tapabocas, guantes
desechables, pinzas, tijeras, navajas, bolsas de plástico, vasos desechables, estuche para
la atención de accidente ofidico o animal ponzoñoso, analgésicos, sobres de suero oral y
antihistamínicos.

 Cuando el predio donde se instale un campamento no cuente con servicio de alcantarillado

de la red pública, se instalarán cámaras sépticas y pozos de absorción para el tratamiento
y disposición de las aguas residuales. En función a la ubicación del campamento, las
características hidrogeológicas de la zona y el tipo de suelo, el Supervisor podrá instruir
al Contratista que instale otro tipo de sistema de tratamiento. En todo caso queda
expresamente prohibido descargar las aguas residuales crudas directamente al suelo o a
un cuerpo de agua.

 Se debe instalar basureros en el interior de cada ambiente y cada 300 m2 en áreas

exteriores. En la parte superior de cada basurero exterior debe colocarse un letrero de
0.50 x 1.00 m con la leyenda. “Mantenga limpio el campamento, use los basureros”. Los
residuos sólidos generados en los campamentos deberán entregarse al servicio municipal
de aseo o en su defecto efectuar una disposición sanitaria. Por ningún motivo se permitirá
arrojar los desperdicios de los campamentos en las áreas circundantes.

 Los materiales en desuso que se generen en los campamentos deberán retirarse

mensualmente del predio y enviarse a talleres de reciclado o sitios de disposición
autorizados por el Municipio.

 En los talleres y áreas de almacenamiento, cuando sea necesario, se instalarán sistemas

de manejo y disposición de grasas y aceites; así mismo, los residuos de aceites y
lubricantes se deberán retener en recipientes herméticos y se dispondrán en sitios
adecuados de almacenamiento para su posterior transporte hasta un establecimiento
autorizado de reciclado o disposición.

 El abastecimiento de combustibles y el mantenimiento de maquinaria y equipo, incluyendo

lavado y engrase, se efectuará de forma tal que se evite el derrame de hidrocarburos, u
otras sustancias contaminantes, a ríos, quebradas, arroyos o al suelo. En las zonas de
lavado de maquinaria y vehículos se instalarán sistemas de desarenadores y trampas de
grasas.

 A la conclusión de todas las actividades, el Contratista con autorización del Supervisor

deberá proceder a desmantelar todos los campamentos e instalaciones auxiliares,
levantadas durante la ejecución de obras, y posteriormente procederá a la devolución de
los ambientes alquilados o cedidos provisionalmente por la Comunidad, debiendo
procederse a levantar un Acta de conformidad que será firmada por el Contratista, el
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Supervisor, y el propietario del predio utilizado. Si durante su utilización el predio hubiese

sufrido daños o deterioros atribuibles al Contratista, entonces éste deberá, a su costo,
llevar a cabo todos los trabajos de reparación o restauración necesarios (se excluyen los
daños ocasionados por fenómenos naturales).

 En el proceso de desmantelamiento de los campamentos los materiales resultantes se

retirarán y dispondrán de una manera adecuada y donde la autoridad pertinente lo señale.

Materiales herramientas y equipo

En forma general, todos los materiales que el Contratista se propone emplear en las
construcciones auxiliares, deberán ser aprobados por el Supervisor de Obra. El Contratista
deberá proveer, todos los materiales, equipo y herramientas para estos trabajos. Los materiales
y herramientas empleados en la construcción mencionada, deberán ser aprobados por el
Supervisor de Obra. En ningún caso estos materiales serán utilizados en las obras principales.

Procedimiento para la ejecucion

Previa a la dotación de los materiales en obra el contratista deberá prever la construcción de un

área como oficina y depósito, este espacio se construirá de manera tal que una vez concluida la
obra o sustituido en ella sea fácil de desmontar, sin que ello implique la pérdida del material
empleado en su ejecución, estas deberán ser aprobadas por el Supervisor de Obra con respecto
a su ubicación dentro del área que ocuparan las obras motivo del ContratoEste espacio deberá
ubicarse en un lugar seco, de fácil acceso y seguro.

Medicion

No corresponde efectuar ninguna medición, porque la unidad de medida será global (glb).

Forma de pago

Este ítem ejecutado en un todo y de acuerdo a las presentes especificaciones, medido de acuerdo
a lo señalado y aprobado por el Supervisor de Obra. Será cancelado al precio unitario aceptado
en la propuesta. Dicho precio será compensación total por todos los materiales, mano de obra,
herramientas, equipo y otros gastos que sean necesarios para la adecuada y correcta ejecución
de los trabajos, incluyendo todos los gastos necesarios para la construcción de las instalaciones,
alquiler de ambientes, etc. y el retiro de las mismas una vez concluida las obras a satisfacción del
Supervisor.

0081 LIMPIEZA Y DESBROCE M2

Descripción

Este ítem se refiere a la limpieza y retiro de la maleza en sectores con vegetacion elevada la cual
debe ser cortada y retira del area de trabajo.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Materiales, herramientas y equipo

El Contratista suministrará machetes y en su caso motosierra para despejar la malesa y otros

elementos necesarios para la ejecución de este ítem.

Procedimiento para la ejecución

Los métodos que emplee el Contratista serán los que él considere más convenientes para la
ejecución de los trabajos señalados, previa autorización del Supervisor de Obra.

Los materiales que indique y considere el Supervisor de Obra reutilizables, serán transportados
y almacenados en los lugares que éste indique, aún cuando estuvieran fuera de los límites de la
obra o edificación.

Los materiales desechables serán transportados fuera de obra hasta los lugares o botaderos
establecidos para el efecto por las autoridades municipales locales.

Medicion

La limpieza y desbroce se medirá por metro cuadrado (m2) despejado y limpio.

Forma de Pago

Este ítem ejecutado en un todo de acuerdo con las presentes especificaciones, medido según lo
señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario de la propuesta
aceptada.

Dicho precio será compensación total por la mano de obra, herramientas, equipo y otros gastos
que sean necesarios para la adecuada y correcta ejecución del trabajo.

2040 LIMPIEZA Y RETIRO DE ESCOMBROS CON VOLQUETA M3

Descripcion

La obra será entregada completamente libre de materiales excedentes y de residuos. La

limpieza se la deberá hacer permanentemente con la finalidad de mantener la obra limpia y
transitable.
Una vez terminada la obra de acuerdo con el contrato y previamente a la recepción provisional
de la misma, el contratista estará obligado a ejecutar, además de la limpieza periódica, la
limpieza general del lugar.

Materiales, herramientas y equipo

El Contratista proporcionará todos los materiales, herramientas y equipo necesarios para la

ejecución de los trabajos, los mismos deberán ser aprobados por el Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de ejecucion

Se transportarán fuera de la obra y del área de trabajo todos los excedentes de materiales,
escombros, basuras, andamiajes, herramientas, equipo, etc. a entera satisfacción del
Supervisor de Obra.
Se lustrarán los pisos de madera, se lavarán y limpiarán completamente todos los
revestimientos tanto en muros como en pisos, vidrios, artefactos sanitarios y accesorios,
dejándose en perfectas condiciones para su habitabilidad.

Medicion

La limpieza y retiro de escombros con volqueta será medida en (m3), según lo señalado en el
formulario de presentación de propuestas.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con las presentes especificaciones, medido según lo
señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario de la propuesta
aceptada.

3824 PASO DE QUEBRADA L=10 +/-2m C/ACCESORIOS Y ANCLAJE PZA

3825 PASO DE QUEBRADA L=15 +/-2m C/ACCESORIOS Y ANCLAJE PZA

Descripción

Este ítem se refiere a la provisión, construcción e instalación de los accesos para los puentes
colgantes para soporte de tuberías en pasos o cruces de quebradas y otros, incluyendo su
pintado, de acuerdo al diseño, dimensiones y detalles constructivos señalados en los planos,
formulario de presentación de propuestas y/o instrucciones del Supervisor de Obra. Este ítem no
incluye la tubería servirá para el flujo del agua potable.

Materiales, herramientas y equipo

Todos los materiales, equipo y herramientas deberán ser provistos por el Contratista y empleados
en obra, previa aprobación del Supervisor de Obra.
Los materiales a emplearse en la construcción de las diferentes piezas o elementos estructurales,
deberán satisfacer todas las exigencias, los cables, los tensores, las tuberías y sus accesorios
que sirven para la construcción de las torres de soporte, los guardacables, las mordazas, las
cadenas, las juntas universales, las abrazaderas y otros elementos o accesorios deberán ser de
las características y dimensiones establecidas en los planos de construcción.
El acero de los cables y tensores deben ser de alta resistencia, con una resistencia nominal a la
tracción de 100 [Kg/mm2] como mínimo.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Los materiales y suministros en general deben ser certificados por alguna entidad
correspondiente del fabricante, que verifique la calidad exigida de acuerdo a la normativa vigente
en la medida en que se introduzca en el país la obligatoriedad de la certificación de calidad, todos
los materiales que se utilice deberán contar con su correspondiente certificado.
Tambien incluye la excavacion de los bloques de anclaje y torres asi como el hormigon ciclopeo
de estos elementos.
El hormigon ciclopeo sera construido con el 50% de Piedra desplazadora y alcanzara una
resistencia a los 28 dias de 180 Kg/cm2

Procedimiento para la ejecución

Tanto en su construcción como en su instalación, el Contratista deberá regirse estrictamente a lo

indicado en los planos y detalles constructivos como a las instrucciones del Supervisor de Obra.
Las torres deberán ser instaladas manteniendo una perfecta alineación y verticalidad.
El Contratista deberá obtener la aprobación del Supervisor de Obra, tanto de los materiales que
van a ser empleados como también del proceso constructivo a ser aplicado.
Será de entera responsabilidad del Contratista, la buena ejecución y posterior funcionamiento de
todos y cada uno de los elementos que componen los puentes colgantes.
En caso de rechazo de algunos materiales por su inadecuada calidad, o sea observado el proceso
constructivo, el Contratista deberá dar solución al problema ya sea cambiando el material por otro
que sea aprobado por el Supervisor de Obra o ejecutando nuevamente la construcción total o
parcial de las partes en cuestión, sin que se reconozca pago adicional alguno, por ser aspectos
de responsabilidad directa del Contratista.
Una vez concluida la construcción del puente, todas las partes de las estructuras metálicas,
deberán protegerse con dos capas de pintura anticorrosiva como también aquellas partes que
tengan que ser empotradas ya sea en macizos de hormigón u otros sectores.

Medicion

Este ítem se medirá en forma global (glb) debidamente concluida y aprobada por el Supervisor
de Obra.

Forma de Pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos y todo lo
necesario hasta su conclusión y funcionamiento correcto.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

PEDESTAL DE Hº Aº Y BASE PARA PILETA DOMICILIARIA

2834 PZA
INCLUYE ACCESORIOS

Descripción
Este ítem se refiere a la ejecución y construcción de piletas domiciliarias, incluyendo el pozo de
absorción, de acuerdo a la ubicación, diseño y dimensiones establecidas en los planos de detalle,
formulario de presentación de propuestas y/o indicaciones del Supervisor de Obra.

Materiales, herramientas y equipo

Todos los materiales, equipo y herramientas necesarios para la ejecución de este ítem deberán
ser provistos por el Contratista y empleados en obra, previa aprobación del Supervisor de Obra.

Los materiales: cemento, arena, grava, agua y fierro a emplearse en la fabricación, transporte,
vaciado, compactado y curado del hormigón como en la construcción de diferentes piezas o
elementos estructurales, deberán satisfacer todas las exigencias y requisitos señalados en la
Norma Boliviana del Hormigón Armado CBH-87.

Cuando en los planos o en el formulario de presentación de propuestas no se estableciera otra

cosa, el hormigón a emplearse tendrá una dosificación 1: 2: 4, con un contenido mínimo de
cemento de 300 kilogramos por metro cúbico.

Las tuberías de fierro galvanizado deberán cumplir con las Normas ISO, ASTM y Normas
Bolivianas pertinentes.

Los accesorios como ser: codos, uniones patentes, niples, reducciones, cuplas, tees, cruces,
tapones y otros serán de fierro galvanizado, de acuerdo a lo establecido en los planos, con sus
extremos compatibles con las uniones de las tuberías y en conformidad a las Normas ISO, ASTM
y Normas Bolivianas pertinentes.

Las válvulas con cuerpo de bronce deberán ser de aleación altamente resistente a la corrosión
con rosca interna (hembra) en ambos lados. En cuanto a su acabado deberá presentar superficies
lisas y aspecto uniforme, tanto externa como internamente, sin porosidades, rugosidades,
rebabas o cualquier otro defecto de fabricación.

Las válvulas tipo cortina, salvo indicación contraria establecida en los planos, deberán ser de
vástago desplazable y deberán ajustarse a las Normas ASTM B-62, ASTM B-584, DIN 2999 e
ISO R-7.

La rosca interna, en ambos lados de las válvulas de fundición de bronce tipo cortina, deberá ser
compatible con la de las tuberías.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Los grifos o llaves finales deberán ser de bronce, de aleación altamente resistente a la corrosión,
debiendo ajustarse a las normas ASTM B-62 o ASTM B-584. Estos grifos o llaves finales deberán
ser tipo globo con vástago desplazable (ascendente), con rosca externa (macho) tipo BSP cónica
y ajustarse a las normas ISO R-7 y DIN 2999.

Las abrazaderas podrán ser de fierro fundido, metálicas, o de PVC, según esté establecido en el
formulario de presentación de propuestas y de acuerdo al diseño indicado en los planos.

Forma de ejecución
Este ítem comprenderá la ejecución de todas las actividades referentes a: el replanteo,
excavación, provisión y tendido de tubería y accesorios, pruebas hidráulicas, desinfección y
relleno de acuerdo a las especificaciones pertinentes.

Además incluirá la ejecución del pedestal, la caja de válvulas, el piso y drenaje (pozo de
absorción), tipo y calidad de hormigón, acabados y medidas que se indican en los planos
respectivos.

La base de la pileta estará constituida por una soladura de piedra, sobre la cual se colocará una
capa de hormigón simple y a continuación se construirá la pileta propiamente dicha.

Todas las superficies expuestas de la estructura deberán ser revocadas con un mortero de
cemento de dosificación 1: 3 y un espesor mínimo de 1.5 cm. y bruñidas con una mezcla de
mortero 1: 1.

Medición
Las piletas domiciliarias serán medidas en forma de pieza (pza) totalmente concluida y aprobada
por el Supervisor de Obra.

Forma de pago
Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

0575 PINTURA EXTERIOR - LATEX M2

Descripcion

Este ítem se refiere a la aplicación de pintura látex sobre las superficies de paredes exteriores,
de acuerdo a lo establecido en el formulario de presentación de propuestas y/o instrucciones del
Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Materiales, herramientas y equipo

El Contratista proporcionará todos los materiales, herramientas y equipo necesarios para la

ejecución de los trabajos, los mismos deberán ser aprobados por el Supervisor de Obra.

La pintura Súper látex será de primera calidad y de marca industrial reconocida. Está deberá
suministrarse en el envase original de fábrica.

De no existir en catalogo el color elegido por el Supervisor de Obra, este será requerido a fabrica,
no se permitirá emplear pintura cuya adecuación se realice en obra y menos que sea preparada
en obra.

El Contratista presentará una muestra de todos los materiales que se propone emplear al
Supervisor de Obra con anterioridad a la iniciación de cualquier trabajo.

Forma de ejecucion

Previa a la ejecución de este ítem, el contratista pintará en obra paños en lugar y dimensiones
elegidos por el Supervisor de Obra, para la elección final del o los colores a ser aplicados.

Las superficies que reciban este acabado deberán ser previamente lijadas, eliminándose todo
residuo de mortero y otras imperfecciones.

Posteriormente se aplicará una mano de sellador de paredes, la misma que se dejará secar
completamente.

Antes de aplicar el sellador, el Supervisor de obra aprobará todas las superficies que recibirán
este tratamiento.

Luego se procederá a la aplicación de una primera mano de pintura látex y cuando se encuentre
totalmente seca, se aplicarán las capas o manos de pintura necesarias para lograr un perfecto
acabado que será aprobado por el supervisor de obra.

Medicion

Este ítem se medirá en metro cuadrado (m2), tomando en cuenta la superficie realmente
ejecutada.

Forma de pago

El pago por el trabajo efectuado tal como lo prescribe éste ítem y medido en la forma indicada en
el inciso 4.- de acuerdo con los planos y las presentes especificaciones técnicas, será pagado a
precio unitario de la propuesta aceptada según lo señalado, revisado y aprobado por el
Supervisor de Obra, Dicho precio será compensación total por los materiales,
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2658 POZO ABSORVENTE PARA PILETA (0.60x0.60x0.60m) PZA

Descripción
El trabajo consistirá en la excavacion y colocación de material filtrante donde descarga la tubería
de desague del pedestal , de acuerdo con lo especificado en planos.

Materiales, herramientas y equipo

El Contratista proporcionará todos los materiales, herramientas y equipo necesarios para la
ejecución de los trabajos, los mismos deberán ser aprobados por el Supervisor de Obra.
Grava.-
La grava será natural o chancada, con diámetro ¾”, limpia sin material arcilloso.
Arena.-
La arena será la corriente, proveniente de río o chancadora.

Forma de ejecución
Una vez tendidos los tubos perforados, a los lados y por encima de este hasta 20 cm., deberá
colocarse a mano grava y Arena, teniendo cuidado de no dañar el [Link] encima deberá
rellenarse el filtro, en lo posible con arcilla.
Medición
La medicion se realizara por pieza (pza) concluida rellenada de acuerdo a las dimenciones
establecidas.

0942 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=3/4” M

0943 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=1” M

0950 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=1 1/2” M

0951 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=2” M

0953 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=3” M

Descripción
Este ítem comprende la provisión y el tendido de tuberías de Policloruro de vinilo (PVC) no
plastificado, de acuerdo a los planos constructivos y de detalle, formulario de presentación de
propuestas y/o instrucciones del Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Materiales, herramientas y equipo

Las tuberías, juntas y piezas especiales serán de PVC, tipo, clase, espesor y resistencia
especificada en los planos de construcción o en el formulario de presentación de propuestas. Las
tuberías de PVC y sus accesorios deberán cumplir con las siguientes normas:
- Normas Bolivianas : NB-888
- Normas ASTM : D-1785 y D-2241
- Normas equivalentes a las anteriores
- Sello IBNORCA
Las superficies externa e interna de los tubos deberán ser lisas y estar libres de grietas, fisuras,
ondulaciones y otros defectos que alteren su calidad. Los extremos deberán estar
adecuadamente cortados y ser perpendiculares al eje del tubo.
Los tubos deberán ser de color uniforme. Las tuberías y accesorios (codos, tees, niples,
reducciones, etc.) procederán de fábrica por inyección de molde, no aceptándose el uso de piezas
especiales obtenidas mediante cortes o unión de tubos cortados en [Link] en ningún
caso las tuberías deberán ser calentadas y luego dobladas, debiendo para este objeto utilizarse
codos de diferentes ángulos, según lo requerido.
Las juntas serán del tipo campana-espiga, de rosca o elástica, según se especifique en el
proyecto.
Las tuberías y accesorios de PVC por ser livianos son fáciles de manipular, sin embargo se
deberá tener sumo cuidado cuando sean descargados y no deberán ser lanzados sino colocados
en el suelo.
La tubería de PVC deberá almacenarse sobre soportes adecuados y apilarse en alturas no
mayores a 1.50 m., especialmente si la temperatura ambiente es elevada, pués las camadas
inferiores podrían deformarse. No se las deberán tener expuestas al sol por períodos
prolongados.
El material de PVC será sometido a lo establecido en la Norma Boliviana 888, preferentemente
antes de salir de la fábrica o antes de ser empleado en obra, aspecto que deberá ser verificado
por el Supervisor de Obra, para certificar el cumplimiento de los requisitos generales y especiales
indicados en el capítulo 4º de dicha Norma. Los muestreos y criterios de aceptación serán los
indicados en el capítulo 6º de la misma Norma.
La tuberia debe contar con sello IBNORCA
La temperatura de deformación del material bajo carga, medida de acuerdo a la Norma Boliviana
NB-13.1-009, no deberá ser menor a 75 grados centígrados.
El Contratista será el único responsable de la calidad, transporte, manipuleo y almacenamiento
de la tubería y sus accesorios, debiendo reemplazar antes de su utilización en obra todo aquel
material que presentara daños o que no cumpla con las normas y especificaciones señaladas,
sin que se le reconozca pago adicional alguno.
Si la provisión fuera contraparte de alguna institución, al efectuar la recepción y durante el
descarguío, el Contratista deberá revisar las tuberías y sus accesorios cerciorándose de que el
material que recibe se encuentre en buenas condiciones, certificándose este aspecto en el Libro
de Ordenes, incluyendo cantidades, diámetro y otros.
Si la provisión es de responsabilidad del Contratista, sus precios deberán incluir el costo que
demande la ejecución de los ensayos necesarios exigibles por el Supervisor de Obra de acuerdo
a la Norma Boliviana NB 888
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Procedimiento para la ejecucion

Corte de tuberías
Las tuberías deberán ser cortadas a escuadra, utilizando para este fin una sierra o serrucho de
diente fino y eliminando las rebabas que pudieran quedar luego del cortado por dentro y por fuera
del tubo. Una vez efectuado el corte del tubo, se procederá al biselado, esto se efectuará
mediante el empleo de una lima o escofina (dependiendo del diámetro del tubo) y en ángulo de
aproximadamente 15 grados.
Podrán presentarse casos donde un tubo dañado ya tendido debe ser reparado, aspecto que se
efectuará cortando y desechando la parte dañada, sin que se reconozca pago adicional alguno
al Contratista.
Se deja claramente establecido que este trabajo de cortes, no deberá ser considerado como ítem
independiente, debiendo estar incluido en el precio unitario del tendido.
Las partes a unirse se limpiarán con un paño limpio y seco, impregnado de un limpiador especial
para el efecto (consultar con el proveedor de la tubería), a fin de eliminar todo rastro de grasa o
cualquier otra impureza.
Sistemas de unión de las tuberías de PVC
Los sistemas de unión para tuberías de PVC serán fundamentalmente los siguientes:
a) Unión con anillo de goma
a) Unión con anillo de goma o junta rápida
La tubería deberá ser cortada de tal forma que la sección de corte quede perpendicular al eje de
la tubería. A continuación se efectuará un biselado en la punta de la espiga con inclinación de 15
grados y un largo de 2 veces el espesor de la pared del tubo. El espesor del extremo biselado
deberá quedar en la mitad aproximada del espesor de la pared original y no menor.
A continuación se marcará la longitud de la espiga que deberá introducirse en la campana de
acuerdo a recomendaciones del fabricante. Luego se limpiará perfectamente las superficies de la
tubería a la altura de la junta y del anillo de goma, aplicándose el lubricante recomendado por el
fabricante en la parte biselada del tubo.
Se introducirá la tubería con ayuda de un tecle pequeño. También se podrá introducir
aprovechando el impulso al empujar enérgicamente la tubería, girando levemente y haciendo
presión hacia adentro. Se deberá tener cuidado de que la inserción no se haga hasta el fondo de
la campana ya que la unión opera también como junta de dilatación.
Es conveniente que las uniones se efectúen con dos operarios o más (dependiendo del diámetro
del tubo), con el objeto de que mientras uno sostiene el extremo del tubo con campana, el otro u
otros efectúen la inserción a la campana, cuidando la alineación del [Link] de suma importancia
observar que los tubos se inserten de forma recta cuidando la alineación. El lubricante en ningún
caso será derivado del petróleo, debiendo utilizarse solamente lubricantes vegetales.
Se deberá tener cuidado de que el extremo del tubo tenga el corte a escuadra y debidamente
biselado. La no existencia del biselado implicará la dislocación del anillo de goma insertado en la
campana del otro tubo.
La tubería deberá instalarse de tal manera, que las campanas queden dirigidas pendiente arriba
o contrarias a la dirección del flujo. En ningún caso se permitirá la unión de los tubos fuera de la
zanja y su posterior instalación en la misma.
Tendido de Tubería
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

El tendido se efectuará cuidando que la tubería se asiente en toda su longitud sobre el fondo de
la zanja y su colocación se ejecutará:
a) Si el lecho es algo compresible, sobre una cama de tierra cernida, arena o grava de 1/2"
de diámetro y de aproximadamente 10 cm. de espesor en todo ancho, autorizado
previamente por el Supervisor de Obra.
b) En casos especiales, deberá consultarse al Supervisor de Obra.
c) Para calzar la tubería deberá emplearse sólo tierra cernida o arena. Se recomienda al
Contratista verificar los tubos antes de ser colocados, puesto que no se reconocerá pago
adicional alguno por concepto de reparaciones o cambios.
Si las tuberías sufrieran daños o destrozos, el Contratista será el único responsable. En el
transporte, traslado y manipuleo de los tubos, deberán utilizarse métodos apropiados para no
dañarlos.
En general, la unión de los tubos entre sí se efectuará de acuerdo a especificaciones y
recomendaciones dadas por el fabricante del material. Para asegurar que los tubos colocados
estén siempre limpios, se deberá jalar por el interior de los mismos una estopa que arrastre
consigo cualquier material extraño. En caso de interrupción o conclusión de la jornada de trabajo,
se deberán taponar convenientemente las bocas libres del tendido, para evitar la entrada de
cuerpos extraños.
El Contratista pondrá a disposición el equipo necesario y dispositivos para el tendido y el personal
con amplia experiencia en instalaciones.
Accesorios de la Red
Previa la localización de cada uno de los nudos de la red de distribución y/o aducción, el
Contratista, con la aprobación del Supervisor de Obra, procederá a la instalación de los
accesorios, respetando los diagramas de nudos donde se representan todas las piezas que
deberán ser instaladas.
Antes de proceder a la instalación de los accesorios, éstos deberán ser verificados. En el caso
de las válvulas, éstas deberán maniobrarse repetidas veces y su cierre deberá ser hermético. Se
revisará la pita grafitada de la prensa-estopa, si está muy reseca y no ofrece seguridad para evitar
fugas, deberá ser cambiada por una nueva empaquetadura hidráulica grafitada. Cualquier fuga
que se presentara durante la prueba de presión, será reparada por cuenta del Contratista.
Durante la ejecución del trabajo, los extremos libres deberán cerrarse por medio de tapones
adecuados, quedando prohibido el uso de papel o madera para tal finalidad.

Medición
La provisión y tendido de tubería de PVC se medirá por metro lineal (m) , con la prueba hidraulica
ejecutada y aprobada por el Supervisor de obra.
Forma de pago
Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.
Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos
(incluyendo todos los accesorios, salvo que este ítem estuviera señalado de manera separada
en el formulario de presentación de propuestas).
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2793 PROV. E INST. ACCESORIOS CAMARA DE LLAVES GLB

Descripción

Este ítem se refiere a la provisión y colocado de llaves de paso incluyendo todos los accesorios
y piezas especiales que sean necesarias para su correcta instalación y funcionamiento, de
acuerdo a los planos de detalle, formulario de presentación de propuestas y/o instrucciones del
Supervisor de Obra.

Materiales, herramientas y equipo

Este ítem comprende el suministro e instalación de la llave de paso, unión universal y accesorios
de acople que servirán para el control de las líneas de aducción y/o distribución y vendrán ya
ajustadas de fábrica para trabajar en los diferentes rangos de presión exigidos en las redes.
El diámetro de estas llaves de paso estará en función del caudal máximo de servicio, establecido
por la entidad solicitante encargada del diseño.

Forma de ejecución

Previa la construcción el supervisor deberá aprobar el lugar de construcción de las cámaras asi
como los materiales que el Contratista suministrara , con la aprobación del Supervisor de obra,
procederá a la instalación de las mismas, las llaves de paso y accesorios deben tener ISO
9001minimamente respetando todos los detalles constructivos y colocando todos los accesorios
señalados en los planos respectivos.

Antes de proceder a la instalación de las válvulas en las cámaras, éstas deberán ser verificadas
por el Contratista en presencia del Supervisor de Obra, en cuanto su funcionamiento.

Medición

Las válvulas de accesorios de presión serán medidas en global (glb), según lo establecido en el
formulario de presentación de propuestas, debidamente instalada y correctamente funcionando.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

3863 PROV. E INST. ACCESORIOS CONEXION DOMICILIARIA CNX

Descripción
Este ítem se refiere a la conexión de la red de distribucion a las piletas domiciliarias,
intradomiciliarias con un grifo y es resultante de la suma de todos los ítems componentes, de
acuerdo a la ubicación, diseño y dimensiones establecidas en los planos de detalle, formulario de
presentación de propuestas y/o indicaciones del SUPERVISOR.

Tipo de materiales, herramientas y equipo

Todos los materiales, equipo y herramientas necesarios para la ejecución del ítem deben ser
provistos por el CONTRATISTA, siendo verificados por el SUPERVISOR.

Los materiales: deben satisfacer todas las exigencias y requisitos señalados en la Norma
Boliviana , las tuberías de fierro galvanizado, PVC, y otras deben cumplir con las Normas ISO,
ASTM y Normas Bolivianas pertinentes.

Los accesorios como ser: codos, uniones patentes, niples, reducciones, coplas, tees, cruces,
tapones y otros serán de fierro galvanizado o PVC, de acuerdo a lo establecido en los planos.

Las válvulas tipo cortina, salvo indicación contraria establecida en los planos, deben ser de
vástago desplazable y deben ajustarse a las Normas ASTM B-62, ASTM B-584, DIN 2999 e ISO
R-7.

La rosca interna, en ambos lados de las válvulas de fundición de bronce tipo cortina, deberá ser
compatible con la de las tuberías.

Los grifos o llaves finales deben ser de bronce, de aleación altamente resistente a la corrosión,
debiendo ajustarse a las normas ASTM B-62 o ASTM B-584. Estos grifos o llaves finales deben
ser tipo globo con vástago desplazable (ascendente), con rosca externa (macho) tipo BSP cónica
y ajustarse a las normas ISO R-7 y DIN 2999.
A continuación se detalla las características de los materiales a usarse

DESCRIPCIÓN Unid. Cantidad

1.- MATERIALES

VALVULA DE CORTINA ½ PULG PZA 1

ABRAZADERA DE DERIVACIÓN A ½ PULG PZA 1

F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

UNION UNIVERSAL PZA 1

LLAVE DE PASO DE BRONCE 1

NIPLE DE FG 1/2 1

Procedimiento para la ejecución

Este ítem debe comprender la ejecución de todas las actividades referentes al replanteo,
colocación de accesorios, de acuerdo a las especificaciones pertinentes.

Medición
Se mediran por conexión realizada (cnx), concluida y aprobada por el SUPERVISOR.

Forma de pago

El pago será realizado una vez realizada la prueba hidraulica el cumplimiento de todos los
trabajos para la ejecución del ítem cualitativa y cuantitativamente. La verificación debe ser
realizada en forma conjunta por el CONTRATISTA y el SUPERVISOR

3419 PROV. E INST. ACCESORIOS DE INGRESO P/TANQUE GLB

SEMIENTERRADO

Descripción

Este ítem se refiere a la provisión y colocado de accesorios de entrada del tanque de

almacenamiento que sean necesarias para su correcta instalación y funcionamiento, de acuerdo
a los planos de detalle, formulario de presentación de propuestas y/o instrucciones del Supervisor
de Obra.

Materiales, herramientas y equipo

Este ítem comprende el suministro e instalación de tubería FG, pasamuro de FG, unión universal
y accesorios de acople, que servirán para que la tubería ingrese al tanque de almacenamiento y
vendrán ya ajustadas de fábrica para trabajar en los diferentes rangos de presión exigidos en las
redes.
El diámetro de esta tubería estará en función del caudal máximo de servicio, establecido por la
entidad solicitante encargada del diseño.

Forma de ejecución

Previa la construcción el supervisor deberá aprobar el lugar de ingreso al tanque y una vez
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

vaciado y afinado el tanque se procederá con la instalación de la tubería de entrada quedando

esta bien apoyada y fijada al tanque de almacenamiento.
Los materiales que el Contratista suministrara, con la aprobación del Supervisor de obra, y
procederá a la instalación de las mismas, deben tener ISO 9001minimamente respetando todos
los detalles constructivos y colocando todos los accesorios señalados en los planos respectivos.

Medición

La tubería y accesorios de presión serán medidas en global, según lo establecido en el formulario

de presentación de propuestas, debidamente instalada y correctamente funcionando.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

3420 PROV. E INST. ACCESORIOS DE LIMPIEZA Y REBALSE P/TANQUE GLB

SEMIENTERRADO

Descripción

Este ítem se refiere a la provisión y colocado de accesorios de limpieza y rebalse del tanque de
almacenamiento que sean necesarias para su correcta instalación y funcionamiento, de acuerdo
a los planos de detalle, formulario de presentación de propuestas y/o instrucciones del Supervisor
de Obra.

Materiales, herramientas y equipo

Este ítem comprende el suministro e instalación de tubería FG, pasamuro de FG, unión universal,
Chupador y accesorios de acople, llaves de paso, que servirán para que el tanque pueda
limpiarce y salga su rebalse a la misma línea y vendrán ya ajustadas de fábrica para trabajar en
los diferentes rangos de presión exigidos en las redes.
El diámetro de esta tubería estará en función del caudal máximo de servicio, establecido por la
entidad solicitante encargada del diseño.

Forma de ejecución

Previa la construcción el supervisor deberá aprobar el lugar de salida del tanque y una vez
vaciado y afinado el tanque se procederá con la instalación de la tubería de salida quedando esta
bien apoyada y fijada al tanque de almacenamiento.
Los materiales que el Contratista suministrara, con la aprobación del Supervisor de obra, y
procederá a la instalación de las mismas, deben tener ISO 9001y/o IBNORCA minimamente
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

respetando todos los detalles constructivos y colocando todos los accesorios señalados en los
planos respectivos.

Medición

La tubería y accesorios salida serán medidas en global (glb), según lo establecido en el formulario
de presentación de propuestas, debidamente instalada y correctamente funcionando.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

3465 PROV E INST. ACCESORIOS DE SALIDA P/TANQUE GLB

SEMIENTERRADO

Descripción

Este ítem se refiere a la provisión y colocado de accesorios de salida del tanque de

almacenamiento que sean necesarias para su correcta instalación y funcionamiento, de acuerdo
a los planos de detalle, formulario de presentación de propuestas y/o instrucciones del Supervisor
de Obra.

Materiales, herramientas y equipo

Este ítem comprende el suministro e instalación de tubería FG, pasamuro de FG, unión universal,
Chupador y accesorios de acople, que servirán para que la tubería salga del tanque de
almacenamiento y vendrán ya ajustadas de fábrica para trabajar en los diferentes rangos de
presión exigidos en las redes.
El diámetro de esta tubería estará en función del caudal máximo de servicio, establecido por la
entidad solicitante encargada del diseño.

Forma de ejecución

Previa la construcción el supervisor deberá aprobar el lugar de ingreso al tanque y una vez
vaciado y afinado el tanque se procederá con la instalación de la tubería de salida quedando esta
bien apoyada y fijada al tanque de almacenamiento.
Los materiales que el Contratista suministrara, con la aprobación del Supervisor de obra, y
procederá a la instalación de las mismas, deben tener ISO 9001y/o IBNORCA minimamente
respetando todos los detalles constructivos y colocando todos los accesorios señalados en los
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

planos respectivos.

Medición

La tubería y accesorios de presión serán medidas en global (glb), según lo establecido en el

formulario de presentación de propuestas, debidamente instalada y correctamente funcionando.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

1570 PROV. E INST. ACCESORIOS PARA VENTILACION DE TANQUES GLB

Descripción

Este ítem se refiere a la provisión y colocado de accesorios de limpieza y rebalse del tanque de
almacenamiento que sean necesarias para su correcta instalación y funcionamiento, de acuerdo
a los planos de detalle, formulario de presentación de propuestas y/o instrucciones del Supervisor
de Obra.

Materiales, herramientas y equipo

Este ítem comprende el suministro e instalación de tubería FG, pasamuro de FG, unión universal,
Chupador y accesorios de acople, llaves de paso, que servirán para que el tanque pueda
limpiarce y salga su rebalse a la misma línea y vendrán ya ajustadas de fábrica para trabajar en
los diferentes rangos de presión exigidos en las redes.
El diámetro de esta tubería estará en función del caudal máximo de servicio, establecido por la
entidad solicitante encargada del diseño.

Forma de ejecución

Previa la construcción el supervisor deberá aprobar el lugar de salida del tanque y una vez
vaciado y afinado el tanque se procederá con la instalación de la tubería de salida quedando esta
bien apoyada y fijada al tanque de almacenamiento.
Los materiales que el Contratista suministrara, con la aprobación del Supervisor de obra, y
procederá a la instalación de las mismas, deben tener ISO 9001y/o IBNORCA minimamente
respetando todos los detalles constructivos y colocando todos los accesorios señalados en los
planos respectivos.

Medición
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

La tubería y accesorios salida serán medidas en global, según lo establecido en el formulario de

presentación de propuestas, debidamente instalada y correctamente funcionando.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

2795 PROV. E INST. ACCESORIOS PURGA DE LODOS GLB

Descripción

Este ítem se refiere al transporte, provisión, colocación e instalación de accesorios de la cámara

de purga de lodos. Además incluirá la provisión e instalación de tubería, coladores, unión
universal, codos, te, coplas, etc, de acuerdo a lo señalado en los planos de construcción y de
detalle, y/o instrucciones del Supervisor de Obras.
Además incluirá la provisión e instalación de tubería (plomería) de acuerdo a lo señalado en los
planos de construcción y de detalle, y/o instrucciones del Supervisor de Obras.

Materiales, herramientas y equipo

El Contratista, previa aprobación el Supervisor de Obra, suministrará todos los materiales,

herramientas, equipos necesarios y apropiados, de acuerdo a su propuesta.
Las tuberías de PVC y otras deberán cumplir con las Normas ASTM y Normas Bolivianas
Pertinentes.
Todos los accesorios estarán de acuerdo a lo establecido en los planos, con sus extremos
compatibles con las uniones de las tuberías y en conformidad a las Normas ISO para fierro
galvanizado y Normas Bolivianas NB-14.6-001, 213-77 y Normas ASTMD-1785 y D-2241 para
PVC.
Las llaves de paso deberán ser de aleación altamente resistente a la corrosión con rosca interna
(hembra) en ambos lados. En cuanto a su acabado deberá presentar superficies lisas y aspecto
uniforme, tanto externa como internamente, sin porosidades, rugosidades, rebabas o cualquier
otro defecto de fabricación.
Los grifos o llaves finales deberán ser de bronce, de aleación altamente resistente a la corrosión
debiendo ajustarse a las normas ASTM B-62 o ASTM B-584.
El contratista será el único responsable de la calidad, trasporte, manipuleo y almacenamiento de
la tubería y accesorios, debiendo reemplazar, antes de su utilización en obra, todo aquel material
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

que presente daños o que no cumpla con las normas y especificaciones señaladas, sin que se le
reconozca pago adicional alguno.

Forma de ejecución

Previa localización de cada uno de los nudos donde deberán ser instalados los accesorios y
tuberías, el Contratista, con la aprobación del Supervisor de Obra, procederá a la instalación de
los mismos, respetando todos aquellos detalles señalados en los planos o planillas respectivas.
Antes de proceder a la Instalación de los accesorios, éstos deberán ser verificados por el
contratista.
En el caso de las llaves, estas deberán maniobrarse repetidas veces y su cierre deberá ser
hermético.
Cualquier fuga que se presentara, durante la prueba de presión, será reparada pro-cuenta y costo
del Contratista.

Medición

Este ítem será medido de forma global (glb) de acuerdo a lo establecido en el formulario de
presentación de propuestas. Este ítem ejecutado en un todo de acuerdo con las presentes
especificaciones, medido según lo señalado y aprobado por el Supervisor de Obra, será pagado
al precio unitario de la propuesta aceptada.

Forma de pago

Dicho precio será compensación total por mano de obra, herramientas, equipo y demás gastos
que sean necesarios para la adecuada y correcta ejecución de los trabajos.

2789 PROV. E INST. ACCESORIOS RED DE DISTRIBUCIÓN GLB

Descripción

Este ítem se refiere a la provisión, colocación e instalación de accesorios de la red de distribución

y línea de aducción, codos, coplas, unión universal, válvulas de cierre, niples y otros. Además
incluirá la provisión e instalación de tubería (plomería) de acuerdo a lo señalado en los planos de
construcción y de detalle, y/o instrucciones del Supervisor de Obras.

Materiales, herramientas y equipo

El Contratista, previa aprobación el Supervisor de Obra, suministrará todos los materiales,

herramientas, equipos necesarios y apropiados, de acuerdo a su propuesta.

Las tuberías de PVC y otras deberán cumplir con las Normas ASTM y Normas Bolivianas
Pertinentes.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Todos los accesorios estarán de acuerdo a lo establecido en los planos, con sus extremos
compatibles con las uniones de las tuberías y en conformidad a las Normas ISO para fierro
galvanizado y Normas Bolivianas NB-14.6-001, 213-77 y Normas ASTMD-1785 y D-2241 para
PVC.

Las llaves de paso deberán ser de aleación altamente resistente a la corrosión con rosca interna
(hembra) en ambos lados. En cuanto a su acabado deberá presentar superficies lisas y aspecto
uniforme, tanto externa como internamente, sin porosidades, rugosidades, rebabas o cualquier
otro defecto de fabricación.

Los grifos o llaves finales deberán ser de bronce, de aleación altamente resistente a la corrosión
debiendo ajustarse a las normas ASTM B-62 o ASTM B-584.

El contratista será el único responsable de la calidad, trasporte, manipuleo y almacenamiento de

la tubería y accesorios, debiendo reemplazar, antes de su utilización en obra, todo aquel material
que presente daños o que no cumpla con las normas y especificaciones señaladas, sin que se le
reconozca pago adicional alguno.

Procedimiento para la ejecución

Previa localización de cada uno de los nudos de las redes de distribución de los sectores donde
deberán ser instalados los accesorios y tuberías, el Contratista, con la aprobación del Supervisor
de Obra, procederá a la instalación de los mismos, respetando los diagramas de nudos y todos
aquellos detalles señalados en los planos o planillas respectivas.

Antes de proceder a la Instalación de los accesorios, éstos deberán ser verificados por el
contratista.

En el caso de las llaves, estas deberán maniobrarse repetidas veces y su cierre deberá ser
hermético.

Cualquier fuga que se presentara, durante la prueba de presión, será reparada pro-cuenta y costo
del Contratista.

Medición

Este ítem será medido en forma global (glb) de acuerdo a lo establecido en el formulario de
presentación de propuestas. Este ítem ejecutado en un todo de acuerdo con las presentes
especificaciones, medido según lo señalado y aprobado por el Supervisor de Obra, será pagado
al precio unitario de la propuesta aceptada.

Forma de pago

Dicho precio será compensación total por mano de obra, herramientas, equipo y demás gastos
que sean necesarios para la adecuada y correcta ejecución de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

4076 PROV. Y COLOC. COMPUERTA METALICA DE PLANCHA e=1/8" PZA

C/JALADOR (30x30cm)

Descripción

Este ítem se refiere a la provisión y colocación de compuerta metálica de plancha de 1/8” (3mm)
con jalador, que se ubica en la obra de toma, y en otros sectores singularizados en los planos de
detalle constructivos y de acuerdo a lo señalado en el formulario de presentación de propuestas
y/o instrucciones del Supervisor de Obra.

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo necesarios para la ejecución de este ítem, deberán
ser provistos por el Contratista y empleados en la obra, previa aprobación del Supervisor de
Obra, de la calidad del material, y otros aspectos específicos que sean requeridos.

Forma de ejecución

Previa localización del lugar de instalación, el Contratista, con la aprobación del SUPERVISOR
de Obra, procederá a la instalación respetando la posicion y todos los detalles señalados en los
planos o planillas respectivas.

Medicion

Este ítem será medido por pieza (pza) de acuerdo a lo establecido en el formulario de
presentación de propuestas. Este ítem ejecutado en un todo de acuerdo con las presentes
especificaciones, medido según lo señalado y aprobado por el Supervisor de Obra, será pagado
al precio unitario de la propuesta aceptada.

Forma de pago

Dicho precio será compensación total por mano de obra, herramientas, equipo y demás gastos
que sean necesarios para la adecuada y correcta ejecución de los trabajos.

320 PROV. Y COLOC. GRAVA SELECCIONADA D=3/4” a 1” M3

Descripción

Este ítem se refiere a la provisión y colocación de material graduado que sirva de filtro en
galerías filtrantes, obras de toma, drenajes de muros de contención y en otros sectores
singularizados en los planos de detalle constructivos y de acuerdo a lo señalado en el formulario
de presentación de propuestas y/o instrucciones del Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo necesarios para la ejecución de este ítem, deberán
ser provistos por el Contratista y empleados en la obra, previa aprobación del Supervisor de
Obra, de la calidad del material, su gradación y otros aspectos específicos que sean requeridos.
El material granular de los mantos (grava) que se vayan a colocar, deberá cumplir con los
siguientes requisitos:
a) Deberá ajustarse al rango de tamaños especificados en los planos correspondientes.
b) Deberá ser de forma redondeada, dura, limpia y encontrarse libre de arena, limo, arcilla,
basura e impurezas de origen orgánico.

Forma de ejecución

Una vez realizada la excavación y limpieza del lugar de trabajo o en el caso de filtros
bacteriológicos, colocados los drenes, el Contratista deberá solicitar la aprobación previa del
Supervisor de Obra para la colocación del material filtrante.
Antes de su colocación, el material deberá ser lavado y estar libre de materias orgánicas,
grasas y otras que alteren sus características físicas, químicas y mecánicas.
Este material deberá ser colocado en capas según la granulometría especificada en los planos
constructivos o instrucciones del Supervisor de Obra.
Cuando en los planos o en el formulario de presentación de propuestas, además, se requiera la
colocación de tubería de drenaje, ésta se instalará paralelamente al colocado del material
filtrante, siguiendo las especificaciones pertinentes.

Medicion

El material filtrante será medido en metros cúbicos (m3), tomando en cuenta únicamente los
volúmenes netos colocados.
Si en el formulario de presentación de propuestas no se señalara en forma separada el ítem
"Tuberías de drenaje", el mismo no será motivo de medición alguna, siendo considerado
implícitamente dentro del ítem presente.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio
unitario de la propuesta aceptada.
Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

3522 PROV. Y COLOC. MALLA OLIMPICA Y TUBOS F.G.C/ 2.5MTS CON M2

ALAMBRE DE PUAS

Descripción

Este ítem se refiere a la ejecución de cerco de protección con malla olímpica, de acuerdo a diseño,
dimensiones y sectores singularizados en los planos, formulario de presentación de propuestas
y/o instrucciones del SUPERVISOR.

Materiales, herramientas y equipo

La tubería a emplearse será de fierro galvanizado del diámetro indicado en los planos y serán de
grano fino, homogéneo y no deberá presentar en la superficie o en el interior de su masa grietas
u otras clases de defectos.

La malla olímpica será de alambre galvanizado N°10 y con aberturas de forma rómbica de 2 ½ x
2 ½ pulgadas.

Procedimiento para la ejecución

Se instalarán los postes de tubería de fierro galvanizado a las distanciadas indicadas en los
planos y se empotrarán en macizos de hormigón ciclópeo o lo que se indique en los planos.

Los postes en la parte inferior irán partidos en una longitud de 10 cm. a manera de anclaje y para
evitar su arrancamiento y en la parte superior se instalarán bayonetas para la colocación del
alambre de púas. Si no se especificara en los planos las bayonetas y el alambre de púas,
entonces el extremo superior de la tubería deberá llevar una tapa para evitar el ingreso de agua
al interior de la tubería.

La malla olímpica irá sujeta a la tubería mediante amarres con alambre galvanizado o soldadura
y tener cinco puntos de sujeción como mínimo por poste. Asimismo en su instalación se deberá
tener cuidado de que esté debidamente tesado. Asimismo la malla olímpica irá sujeta en la parte
inferior mediante anclajes empotrados en el sobrecimiento.

Medición

Las cercas con malla olímpica serán medidas en metros cuadrados (m2), tomando en cuenta
únicamente las superficies netas colocadas.

Forma de pago

El pago será realizado una vez verificado el cumplimiento de todos los trabajos para la ejecución
del ítem. La verificación debe ser realizada en forma conjunta por el CONTRATISTA y el
SUPERVISOR
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

5060 PROV. Y TENDIDO TUBERIA PEAD Ø=25mm - PN12.5 M

4695 PROV. Y TENDIDO TUBERIA PEAD Ø=32mm - PN10 M

4707 PPROV. Y TENDIDO TUBERIA PEAD Ø=50mm - PN10 M

4708 PPROV. Y TENDIDO TUBERIA PEAD Ø=63mm - PN10 M

4690 PPROV. Y TENDIDO TUBERIA PEAD Ø=75mm - PN10 M

Definición

Este ítem comprende la provisión, instalación y el tendido de tuberías de Polietileno de alta

Densidad (PEAD), de acuerdo a los planos constructivos, especificaciones de fabricación y de
acuerdo al formulario de presentación de propuestas bajo la fiscalización del SUPERVISOR.

Materiales, herramientas y equipo

Las tuberías, juntas y piezas especiales deben ser de PEAD según lo especificado en los planos
de construcción o en el formulario de presentación de propuestas.
El CONTRATISTA es el responsable de la calidad, transporte, manipuleo y almacenamiento de
la tubería y sus accesorios, debiendo reemplazar antes de su utilización en obra todo aquel
material que presente daños o que no cumpla con las normas y especificaciones señaladas.
Si la provisión fuera contraparte de alguna institución, al efectuar la recepción y descarguío, el
CONTRATISTA debe revisar las tuberías y sus accesorios verificando que el material que recibe
se encuentre en buenas condiciones, certificándose este aspecto en el Libro de Órdenes,
incluyendo cantidades, diámetro y otros.
Los materiales y accesorios deben contar con Certificado de Buena Calidad otorgado por el
fabricante.

Procedimiento para la ejecución

Las tuberías deben ser cortadas a escuadra, utilizando para este fin una sierra o serrucho de
diente fino y eliminando las rebabas que pudieran quedar luego del cortado por dentro y por fuera
del tubo.
Una vez efectuado el corte del tubo, se procede al biselado, esto se debe efectuar empleando
una lima o escofina (dependiendo del diámetro del tubo) y en ángulo de aproximadamente 15
grados.
Podrán presentarse casos donde un tubo dañado ya tendido debe ser reparado, aspecto que se
podrá efectuar cortando y desechando la parte dañada, y que será responsabilidad del
CONTRATISTA.
Las partes a unirse se limpiarán con un paño limpio y seco, impregnado de un limpiador según lo
especificado por el fabricante, para el efecto consultar con el proveedor de la tubería, a fin de
eliminar todo rastro de grasa o cualquier otra impureza.
Se deja claramente establecido que esta actividad de corte está considerada dentro de las
actividades de instalación y no debe ser considerado como ítem independiente, debiendo estar
incluido en el precio unitario del tendido.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

El tipo de unión será por termofusión, este tipo de unión se confecciona solo con mano de obra
capacitada.
Antes de proceder con la unión de los tubos se recomienda seguir estrictamente las instrucciones
de cortado, biselado y limpieza. De esta operación dependerá mucho la eficiencia de la unión.
El tendido de tubería se debe efectuar cuidando que la tubería se asiente en toda su longitud
sobre el fondo de la zanja y su colocación se ejecutará:
a) Si el lecho es algo compresible, sobre una cama de arena aproximadamente 10cm de espesor
en todo el ancho, aprobado previamente por el SUPERVISOR.
b) En casos especiales, debe consultarse y ser aprobado por el SUPERVISOR.
Para calzar la tubería se debe emplear sólo tierra cernida o arena.
Se recomienda al CONTRATISTA verificar los tubos antes de ser colocados, puesto que no se
reconocerá pago adicional alguno por concepto de reparaciones o cambios.
Si las tuberías sufrieran daños o destrozos, el CONTRATISTA será el único responsable.
En el transporte, traslado y manipuleo de los tubos, deben utilizarse métodos apropiados para no
dañarlos.
En general, la unión de los tubos entre sí se debe efectuar de acuerdo a especificaciones y
recomendaciones dadas por el fabricante del material.
Para asegurar que los tubos colocados estén siempre limpios, se debe jalar por el interior de los
mismos una estopa que arrastre consigo cualquier material extraño.
En caso de interrupción o conclusión de la jornada de trabajo, se debe taponar convenientemente
las bocas libres del tendido, para evitar la entrada de cuerpos extraños.
El CONTRATISTA debe poner a disposición el equipo necesario y dispositivos para el tendido y
el personal con amplia experiencia en instalaciones.

Medición

La provisión, tendido e instalación de tubería de PEAD se medirá por metro lineal ejecutado y
aprobado por el SUPERVISOR.

Forma de pago

Este Ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado en metros lineales y aprobado por el Supervisor de Obra, será pagado
al precio unitario de la propuesta aceptada.
Dicho precio será compensación total por la mano de obra, herramientas, equipo y otros gastos
que sean necesarios para la adecuada y correcta ejecución de los trabajos
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

0942 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=3/4” M

0943 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=1” M

0950 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=1 1/2” M

0951 PROV. Y TENDIDO DE TUBERIA PVC SDR 21 (E-C) D=2” M

0889 PROV. Y TENDIDO DE TUBERIA PVC E-40 (E-C) D=1/2” M

Descripción
Este ítem comprende la provisión y el tendido de tuberías de Policloruro de vinilo (PVC) no
plastificado, de acuerdo a los planos constructivos y de detalle, formulario de presentación de
propuestas y/o instrucciones del Supervisor de Obra.
Materiales, herramientas y equipo
Las tuberías, juntas y piezas especiales serán de PVC, tipo, clase, espesor y resistencia
especificada en los planos de construcción o en el formulario de presentación de propuestas. Las
tuberías de PVC y sus accesorios deberán cumplir con las siguientes normas:
- Normas Bolivianas : NB-888
- Normas ASTM : D-1785 y D-2241
- Normas equivalentes a las anteriores
- Sello IBNORCA
Las superficies externa e interna de los tubos deberán ser lisas y estar libres de grietas, fisuras,
ondulaciones y otros defectos que alteren su calidad. Los extremos deberán estar
adecuadamente cortados y ser perpendiculares al eje del tubo.
Los tubos deberán ser de color uniforme. Las tuberías y accesorios (codos, tees, niples,
reducciones, etc.) procederán de fábrica por inyección de molde, no aceptándose el uso de piezas
especiales obtenidas mediante cortes o unión de tubos cortados en [Link] en ningún
caso las tuberías deberán ser calentadas y luego dobladas, debiendo para este objeto utilizarse
codos de diferentes ángulos, según lo requerido.
Las juntas serán del tipo campana-espiga, de rosca o elástica, según se especifique en el
proyecto.
Las tuberías y accesorios de PVC por ser livianos son fáciles de manipular, sin embargo se
deberá tener sumo cuidado cuando sean descargados y no deberán ser lanzados sino colocados
en el suelo.
La tubería de PVC deberá almacenarse sobre soportes adecuados y apilarse en alturas no
mayores a 1.50 m., especialmente si la temperatura ambiente es elevada, pués las camadas
inferiores podrían deformarse. No se las deberán tener expuestas al sol por períodos
prolongados.
El material de PVC será sometido a lo establecido en la Norma Boliviana 888, preferentemente
antes de salir de la fábrica o antes de ser empleado en obra, aspecto que deberá ser verificado
por el Supervisor de Obra, para certificar el cumplimiento de los requisitos generales y especiales
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

indicados en el capítulo 4º de dicha Norma. Los muestreos y criterios de aceptación serán los
indicados en el capítulo 6º de la misma Norma.
La tuberia debe contar con sello IBNORCA
La temperatura de deformación del material bajo carga, medida de acuerdo a la Norma Boliviana
NB-13.1-009, no deberá ser menor a 75 grados centígrados.
El Contratista será el único responsable de la calidad, transporte, manipuleo y almacenamiento
de la tubería y sus accesorios, debiendo reemplazar antes de su utilización en obra todo aquel
material que presentara daños o que no cumpla con las normas y especificaciones señaladas,
sin que se le reconozca pago adicional alguno.
Si la provisión fuera contraparte de alguna institución, al efectuar la recepción y durante el
descarguío, el Contratista deberá revisar las tuberías y sus accesorios cerciorándose de que el
material que recibe se encuentre en buenas condiciones, certificándose este aspecto en el Libro
de Ordenes, incluyendo cantidades, diámetro y otros.
Si la provisión es de responsabilidad del Contratista, sus precios deberán incluir el costo que
demande la ejecución de los ensayos necesarios exigibles por el Supervisor de Obra de acuerdo
a la Norma Boliviana NB 888
Procedimiento para la ejecucion
Corte de tuberías
Las tuberías deberán ser cortadas a escuadra, utilizando para este fin una sierra o serrucho de
diente fino y eliminando las rebabas que pudieran quedar luego del cortado por dentro y por fuera
del tubo. Una vez efectuado el corte del tubo, se procederá al biselado, esto se efectuará
mediante el empleo de una lima o escofina (dependiendo del diámetro del tubo) y en ángulo de
aproximadamente 15 grados.
Podrán presentarse casos donde un tubo dañado ya tendido debe ser reparado, aspecto que se
efectuará cortando y desechando la parte dañada, sin que se reconozca pago adicional alguno
al Contratista.
Se deja claramente establecido que este trabajo de cortes, no deberá ser considerado como ítem
independiente, debiendo estar incluido en el precio unitario del tendido.
Las partes a unirse se limpiarán con un paño limpio y seco, impregnado de un limpiador especial
para el efecto (consultar con el proveedor de la tubería), a fin de eliminar todo rastro de grasa o
cualquier otra impureza.
Sistemas de unión de las tuberías de PVC
Los sistemas de unión para tuberías de PVC serán fundamentalmente los siguientes:
a) Unión con anillo de goma
a) Unión con anillo de goma o junta rápida
La tubería deberá ser cortada de tal forma que la sección de corte quede perpendicular al eje de
la tubería. A continuación se efectuará un biselado en la punta de la espiga con inclinación de 15
grados y un largo de 2 veces el espesor de la pared del tubo. El espesor del extremo biselado
deberá quedar en la mitad aproximada del espesor de la pared original y no menor.
A continuación se marcará la longitud de la espiga que deberá introducirse en la campana de
acuerdo a recomendaciones del fabricante. Luego se limpiará perfectamente las superficies de la
tubería a la altura de la junta y del anillo de goma, aplicándose el lubricante recomendado por el
fabricante en la parte biselada del tubo.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Se introducirá la tubería con ayuda de un tecle pequeño. También se podrá introducir

aprovechando el impulso al empujar enérgicamente la tubería, girando levemente y haciendo
presión hacia adentro. Se deberá tener cuidado de que la inserción no se haga hasta el fondo de
la campana ya que la unión opera también como junta de dilatación.
Es conveniente que las uniones se efectúen con dos operarios o más (dependiendo del diámetro
del tubo), con el objeto de que mientras uno sostiene el extremo del tubo con campana, el otro u
otros efectúen la inserción a la campana, cuidando la alineación del [Link] de suma importancia
observar que los tubos se inserten de forma recta cuidando la alineación. El lubricante en ningún
caso será derivado del petróleo, debiendo utilizarse solamente lubricantes vegetales.
Se deberá tener cuidado de que el extremo del tubo tenga el corte a escuadra y debidamente
biselado. La no existencia del biselado implicará la dislocación del anillo de goma insertado en la
campana del otro tubo.
La tubería deberá instalarse de tal manera, que las campanas queden dirigidas pendiente arriba
o contrarias a la dirección del flujo. En ningún caso se permitirá la unión de los tubos fuera de la
zanja y su posterior instalación en la misma.
Tendido de Tubería
El tendido se efectuará cuidando que la tubería se asiente en toda su longitud sobre el fondo de
la zanja y su colocación se ejecutará:
d) Si el lecho es algo compresible, sobre una cama de tierra cernida, arena o grava de 1/2"
de diámetro y de aproximadamente 10 cm. de espesor en todo ancho, autorizado
previamente por el Supervisor de Obra.
e) En casos especiales, deberá consultarse al Supervisor de Obra.
f) Para calzar la tubería deberá emplearse sólo tierra cernida o arena. Se recomienda al
Contratista verificar los tubos antes de ser colocados, puesto que no se reconocerá pago
adicional alguno por concepto de reparaciones o cambios.
Si las tuberías sufrieran daños o destrozos, el Contratista será el único responsable. En el
transporte, traslado y manipuleo de los tubos, deberán utilizarse métodos apropiados para no
dañarlos.
En general, la unión de los tubos entre sí se efectuará de acuerdo a especificaciones y
recomendaciones dadas por el fabricante del material. Para asegurar que los tubos colocados
estén siempre limpios, se deberá jalar por el interior de los mismos una estopa que arrastre
consigo cualquier material extraño. En caso de interrupción o conclusión de la jornada de trabajo,
se deberán taponar convenientemente las bocas libres del tendido, para evitar la entrada de
cuerpos extraños.
El Contratista pondrá a disposición el equipo necesario y dispositivos para el tendido y el personal
con amplia experiencia en instalaciones.
Accesorios de la Red
Previa la localización de cada uno de los nudos de la red de distribución y/o aducción, el
Contratista, con la aprobación del Supervisor de Obra, procederá a la instalación de los
accesorios, respetando los diagramas de nudos donde se representan todas las piezas que
deberán ser instaladas.
Antes de proceder a la instalación de los accesorios, éstos deberán ser verificados. En el caso
de las válvulas, éstas deberán maniobrarse repetidas veces y su cierre deberá ser hermético. Se
revisará la pita grafitada de la prensa-estopa, si está muy reseca y no ofrece seguridad para evitar
fugas, deberá ser cambiada por una nueva empaquetadura hidráulica grafitada. Cualquier fuga
que se presentara durante la prueba de presión, será reparada por cuenta del Contratista.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Durante la ejecución del trabajo, los extremos libres deberán cerrarse por medio de tapones
adecuados, quedando prohibido el uso de papel o madera para tal finalidad.

Medición
La provisión y tendido de tubería de PVC se medirá por metro lineal (m) , con la prueba hidraulica
ejecutada y aprobada por el Supervisor de obra.
Forma de pago
Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.
Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos
(incluyendo todos los accesorios, salvo que este ítem estuviera señalado de manera separada
en el formulario de presentación de propuestas).

0893 PROV. Y TENDIDO TUBERIA PVC E-40 (E-C) D=2 PULG M

0892 PROV. Y TENDIDO TUBERIA PVC E-40 (E-C) D=1 1/2 PULG M

0891 PROV. Y TENDIDO TUBERIA PVC E-40 (E-C) D=1 PULG M

0890 PROV. Y TENDIDO TUBERIA PVC E-40 (E-C) D=3/4 PULG M

0889 PROV. Y TENDIDO TUBERIA PVC E-40 (E-C) D=1/2 PULG M

Descripción

Este ítem comprende la provisión y el tendido de tuberías de Policloruro de vinilo (PVC) no

plastificado para instalaciones de agua potable, de acuerdo a los planos constructivos, formulario
de presentación de propuestas y/o instrucciones del Supervisor de Obra.

Materiales, herramientas y equipo

Las tuberías, juntas y piezas especiales serán de PVC, tipo, clase, espesor y resistencia
especificada en los planos de construcción o en el formulario de presentación de propuestas.

Las tuberías de PVC y sus accesorios deberán cumplir con las siguientes normas:

- Norma Boliviana NB 213 “Tuberías Plásticas – tubos de poli cloruro de vinilo (PVC) no
plastificado para conducción de agua potable”.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

 Norma Internacional ASTM D 1785 “Especificación para accesorios de PVC clase

40, 80, 120”
 Norma Internacional ASTM D 2241 “Especificación para tubería clasificada por
presión (series SDR)”.

Las superficies externa e interna de los tubos deberán ser lisas y estar libres de grietas, fisuras,
ondulaciones y otros defectos que alteren su calidad. Los extremos deberán estar
adecuadamente cortados y ser perpendiculares al eje del tubo.

Los tubos deberán ser de color uniforme.

Las tuberías y accesorios (codos, tees, niples, reducciones, etc.) procederán de fábrica por
inyección de molde, no aceptándose el uso de piezas especiales obtenidas mediante cortes o
unión de tubos cortados en sesgo.

Asimismo en ningún caso las tuberías deberán ser calentadas y luego dobladas, debiendo para
este objeto utilizarse codos de diferentes ángulos, según lo requerido.

Las tuberías y accesorios de PVC por ser livianos son fáciles de manipular, sin embargo se
deberá tener sumo cuidado cuando sean descargados y no deberán ser lanzados sino colocados
en el suelo.

La tubería de PVC deberá almacenarse sobre soportes adecuados y apilarse en alturas no

mayores a 1.50 m., especialmente si la temperatura ambiente es elevada, pues las camadas
inferiores podrían deformarse. No se las deberán tener expuestas al sol por períodos
prolongados.

El material de PVC será sometido a lo establecido en la Norma Boliviana 213-77 (capítulo 7º),
preferentemente antes de salir de la fábrica o antes de ser empleado en obra, aspecto que deberá
ser verificado por el Supervisor de Obra, para certificar el cumplimiento de los requisitos generales
y especiales indicados en el capítulo 4º de dicha Norma. Los muestreos y criterios de aceptación
serán los indicados en el capítulo 6º de la misma Norma.

La temperatura de deformación del material bajo carga, medida de acuerdo a la Norma Boliviana
NB-13.1-009, no deberá ser menor a 75 grados centígrados.

El Contratista será el único responsable de la calidad, transporte, manipuleo y almacenamiento

de la tubería y sus accesorios, debiendo reemplazar antes de su utilización en obra todo aquel
material que presentara daños o que no cumpla con las normas y especificaciones señaladas,
sin que se le reconozca pago adicional alguno.

Si la provisión fuera contraparte de alguna institución, al efectuar la recepción y durante el

descarguío, el Contratista deberá revisar las tuberías y sus accesorios cerciorándose de que el
material que recibe se encuentre en buenas condiciones, certificándose este aspecto en el Libro
de Órdenes, incluyendo cantidades, diámetro y otros.

Si la provisión es de responsabilidad del Contratista, sus precios deberán incluir el costo que
demande la ejecución de los ensayos necesarios exigibles por el Supervisor de Obra de acuerdo
a la Norma Boliviana NB 213-77.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de ejecución

Corte de tuberías

Las tuberías deberán ser cortadas a escuadra, utilizando para este fin una sierra o serrucho de
diente fino y eliminando las rebabas que pudieran quedar luego del cortado por dentro y por fuera
del tubo.

Una vez efectuado el corte del tubo, se procederá al biselado, esto se efectuará mediante el
empleo de una lima o escofina (dependiendo del diámetro del tubo) y en ángulo de
aproximadamente 15 grados.

Podrán presentarse casos donde un tubo dañado ya tendido debe ser reparado, aspecto que se
efectuará cortando y desechando la parte dañada, sin que se reconozca pago adicional alguno
al Contratista.

Se deja claramente establecido que este trabajo de cortes, no deberá ser considerado como ítem
independiente, debiendo estar incluido en el precio unitario del tendido.

Las partes a unirse se limpiarán con un paño limpio y seco, impregnado de un limpiador especial
para el efecto (consultar con el proveedor de la tubería), a fin de eliminar todo rastro de grasa o
cualquier otra impureza.

Sistemas de unión de las tuberías de PVC

Los sistemas de unión para tuberías de PVC serán fundamentalmente los siguientes:

a) Unión soldable

b) Unión a rosca

c) Unión con anillo de goma o junta rápida

La tubería deberá ser cortada de tal forma que la sección de corte quede perpendicular al eje de
la tubería. A continuación se efectuará un biselado en la punta de la espiga con inclinación de 15
grados y un largo de 2 veces el espesor de la pared del tubo. El espesor del extremo biselado
deberá quedar en la mitad aproximada del espesor de la pared original y no menor.

A continuación se marcará la longitud de la espiga que deberá introducirse en la campana de

acuerdo a recomendaciones del fabricante. Luego se limpiará perfectamente las superficies de la
tubería a la altura de la junta y del anillo de goma, aplicándose el lubricante recomendado por el
fabricante en la parte biselada del tubo.

Se introducirá la tubería con ayuda de un tecle pequeño. También se podrá introducir

aprovechando el impulso al empujar enérgicamente la tubería, girando levemente y haciendo
presión hacia adentro.

Se deberá tener cuidado de que la inserción no se haga hasta el fondo de la campana ya que la
unión opera también como junta de dilatación.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Es conveniente que las uniones se efectúen con dos operarios o más (dependiendo del diámetro
del tubo), con el objeto de que mientras uno sostiene el extremo del tubo con campana, el otro u
otros efectúen la inserción a la campana, cuidando la alineación del tubo.

Es de suma importancia observar que los tubos se inserten de forma recta cuidando la alineación.

El lubricante en ningún caso será derivado del petróleo, debiendo utilizarse solamente lubricantes
vegetales.

Se deberá tener cuidado de que el extremo del tubo tenga el corte a escuadra y debidamente
biselado. La no existencia del biselado implicará la dislocación del anillo de goma insertado en la
campana del otro tubo.

La tubería deberá instalarse de tal manera, que las campanas queden dirigidas pendiente arriba
o contrarias a la dirección del flujo.

En ningún caso se permitirá la unión de los tubos fuera de la zanja y su posterior instalación en
la misma.

Se recomienda emplear este tipo de unión para las tuberías salvo que indique por escrito otra
cosa el Supervisor de Obra.

a) Unión Soldable

Consiste en la unión de dos tubos, mediante un pegamento que disuelve lentamente las paredes
de ambas superficies a unir, produciéndose una verdadera soldadura en frío.

Este tipo de unión es muy seguro, pero se requiere mano de obra calificada y ciertas condiciones
especiales de trabajo, especialmente cuando se aplica en superficies grandes tales como tubos
superiores a tres pulgadas.

Antes de proceder con la unión de los tubos se recomienda seguir estrictamente las instrucciones
de cortado, biselado y limpieza. De esta operación dependerá mucho la eficiencia de la unión.

Se medirá la profundidad de la campana, marcándose en el extremo del otro tubo, esto con el fin
de verificar la profundidad de la inserción.

Se aplicará el pegamento con una brocha, primero en la parte interna de la campana y solamente
en un tercio de su longitud y en el extremo biselado del otro tubo en una longitud igual a la
profundidad de la campana.

La brocha deberá tener un ancho igual a la mitad del diámetro del tubo y estar siempre en buen
estado, libre de residuos de pegamento seco.

Cuando se trate de tuberías de diámetros grandes se recomienda el empleo de dos operarios o

más para la limpieza, colocado del pegamento y ejecución de la unión.

Mientras no se utilice el pegamento y el limpiador, los recipientes deberán mantenerse cerrados,

a fin de evitar que se evapore el solvente y se seque el pegamento.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Se introducirá la espiga biselada en la campana con un movimiento firme y parejo, girando un

cuarto de vuelta para distribuir mejor el pegamento y hasta la marca realizada.

Esta operación deberá realizarse lo más rápidamente posible, debido a que el pegamento es de
secado rápido y una operación lenta implicaría una deficiente soldadura. Se recomienda que la
operación desde la aplicación del pegamento y la inserción no dure más de un minuto.

Una unión correctamente realizada, mostrará un cordón de pegamento alrededor del perímetro
del borde de la unión, el cual deberá limpiarse de inmediato, así como cualquier mancha que
quede sobre o dentro del tubo o accesorio.

La falta de este cuidado causará problemas en las uniones soldadas.

Se recomienda no mover las piezas soldadas durante los tiempos indicados a continuación, en
relación con la temperatura ambiente:

De 15 a 40° C. : 30 minutos sin mover

De 5 a 15° C. : 1 hora sin mover

De -7 a 5° C. : 2 horas sin mover

Transcurrido el tiempo de endurecimiento se podrá colocar cuidadosamente la tubería dentro de

la zanja, serpenteándola con objeto de absorber contracciones y dilataciones. En diámetros
grandes, esto se logrará con cuplas de dilatación colocadas a distancias convenientes.

Para las pruebas a presión, la tubería se tapará parcialmente a fin de evitar problemas antes o
durante la prueba de presión.

Dicha prueba deberá llevarse a cabo no antes de transcurridas 24 horas después de haber
terminado la soldadura de las uniones.

Cualquier fuga en la unión, implicará cortar la tubería y rehacer la unión.

No deberán efectuarse las uniones si las tuberías o accesorios se encuentran húmedos.

No se deberá trabajar bajo lluvia o en lugares de mucha humedad.

Se recomienda seguir estrictamente las instrucciones del fabricante, en la cantidad del limpiador
y pegamento necesarios para un efectivo secado de las uniones.

b) Unión Rosca

Este sistema de unión es el menos adecuado para instalaciones con tuberías de PVC y peor aún
en diámetros grandes, dada la fragilidad en la parte roscada.

Los extremos de los tubos deberán estar con cortes a escuadra y exentos de rebabas.

Se fijará el tubo en la prensa, evitando el exceso de presión, que pudiera causar la deformación
del tubo y en consecuencia el defecto de la rosca.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Para hacer una rosca perfecta, es recomendable preparar tarugos de madera con los diámetros
correspondientes al diámetro interno del tubo. Este tarugo introducido en el interior del tubo y en
el punto donde actúa la presión de la tarraja, sirve para evitar la deformación del tubo.

Se encajará la tarraja por el lado de la guía en la punta del tubo, haciendo una ligera presión en
la tarraja, girando una vuelta entera para la derecha y media vuelta para la izquierda.

Se repetirá esta operación hasta lograr la rosca deseada, siempre manteniendo la tarraja
perpendicular al tubo.

Para garantizar una buena unión y evitar el debilitamiento del tubo, la longitud de la rosca deberá
ser ligeramente menor que la longitud de la rosca interna del accesorio.

Antes de proceder a la colocación de las cuplas, deberán limpiarse las partes interiores de éstas
y los extremos roscados de los tubos y luego aplicarle una capa de cinta teflón o colocarles una
capa de pintura para una mejor adherencia e impermeabilidad de la unión.

Se procederá a la instalación de la junta con herramientas adecuadas.

Se apretará lo suficiente para evitar filtraciones de agua, pero no al extremo de ocasionar grietas
en las tuberías o accesorios.

El ajustado del tubo con el accesorio deberá ser manual y una vuelta más con la llave será
suficiente.

No se permitirá el uso de pita impregnada con pintura para sellar la unión, ni deberá excederse
en la aplicación de la cinta teflón.

Se deberán evitar instalaciones expuestas al sol, a la intemperie y a tracciones mecánicas.

Tendido de Tubería

El tendido se efectuará cuidando que la tubería se asiente en toda su longitud sobre el fondo de
la zanja, a continuación se muestra una tabla sobre el ancho y la profundidad de la zanja. La
profundidad mínima es de 50 cm mas el diámetro exterior de la tubería, la zanja debe ser lo mas
angosta posible, con un ancho mínimo de 40 cm mas el diámetro esterior de la tubería.

Diámetro Ancho mínimo Profundidad min

de zanja (A) cm de zanja (B) cm

1½ 25 50

2 25 50
2 1/2 30 50

3 46 70

4 46 70
6 50 90
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

8 50 90

10 70 90

12 70 90

a) Si el lecho es algo compresible, sobre una cama de tierra cernida, arena o grava de 1/2"
de diámetro y de aproximadamente 10 cm. de espesor en todo el ancho, autorizado previamente
por el Supervisor de Obra.

b) En casos especiales, deberá consultarse al Supervisor de Obra.

Para calzar la tubería deberá emplearse sólo tierra cernida o arena.

Se recomienda al Contratista verificar los tubos antes de ser colocados, puesto que no se
reconocerá pago adicional alguno por concepto de reparaciones o cambios.

Si las tuberías sufrieran daños o destrozos, el Contratista será el único responsable.

En el transporte, traslado y manipuleo de los tubos, deberán utilizarse métodos apropiados para
no dañarlos.

En general, la unión de los tubos entre sí se efectuará de acuerdo a especificaciones y

recomendaciones dadas por el fabricante del material.

Para asegurar que los tubos colocados estén siempre limpios, se deberá jalar por el interior de
los mismos una estopa que arrastre consigo cualquier material extraño. En caso de interrupción
o conclusión de la jornada de trabajo, se deberán taponar convenientemente las bocas libres del
tendido, para evitar la entrada de cuerpos extraños.

El Contratista pondrá a disposición el equipo necesario y dispositivos para el tendido y el personal

con amplia experiencia en instalaciones.

Medición

La provisión y tendido de tubería de PVC se medirá por metro lineal ejecutado (m) y aprobado
por el Supervisor de obra.

El formulario de presentación de propuesta señala en forma separada el ítem Provisión e

instalación de Accesorios en la red.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos
(incluyendo todos los accesorios, salvo que este ítem estuviera señalado de manera separada
en el formulario de presentación de propuestas).
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

1162 PROVISION E INST. DE HIPOCLORADOR DE IN-LINE PZA

Definición

Este ítem se refiere a la provisión, instalación y puesta en marcha de hipocloradores compuestos

de cargador, dosificador y todos los accesorios respectivos, en líneas de impulsión, aducción,
tanques de almacenamiento, etc., de acuerdo a lo señalado en los planos de detalle, formulario
de presentación de propuestas y/o instrucciones del SUPERVISOR.

Tipo de Materiales, Herramientas y Equipo

Los materiales, herramientas y equipo, que sean necesarios para la ejecución de este ítem, deben
ser provistos por el CONTRATISTA, previa revisión y aprobación del SUPERVISOR.
El tipo de hipoclorador (in line o de carga constante) estará especificado en los planos o en el
formulario de presentación de propuestas.
Los materiales y suministros en general deben ser certificados por alguna entidad
correspondiente del fabricante, que verifique la calidad exigida de acuerdo a la normativa vigente
en la medida en que se introduzca en el país la obligatoriedad de la certificación de calidad, todos
los materiales que se utilice deberán contar con su correspondiente certificado.

Hipoclorador en línea hidráulico por erosión; trabaja con presión del agua.

1. Dosificador de cloro de capacidad de 2,6 kgs

2. Dosificación 10/38 Grs/h
3. Presión máxima de trabajo 1,6 Kgs/cm2
4. Caudal máximo 18m3/h
5. Carga: hipoclorito de calcio de 300g
6. Regulador de dosificación
7. 2 Llave de paso (2 de 1½” y 1 de 1” y 3 de ¾”)
8. Dos niples de 10cm de (2 de 1½” y 1 de 1” y 3 de ¾”).
9. Dos uniones universales de 11/2” hasta ¾”
Procedimiento para la ejecución

La instalación del hipoclorador debe estar sujeta estrictamente a lo indicado en los planos de
construcción e instrucciones del SUPERVISOR.
Terminada la instalación del hipoclorador el CONTRATISTA conjuntamente el SUPERVISOR
debe realizar las pruebas de funcionamiento respectivas, que implican las siguientes actividades:
- Determinación de la concentración de la solución.
- Determinación de la dosis de aplicación
- Verificación del cloro residual en la red.
El CONTRATISTA debe realizar la capacitación en el manejo del hipoclorador, por lo menos a un
operador.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

PLANO HIPOCLORADOR HIDRAULICO POR EROSION DE TABLETA::

Medición

El hipoclorador serán medidos por pieza (pza), debidamente instalada y aprobada por el
SUPERVISOR.

Forma de pago

El pago será realizado una vez verificado el cumplimiento de todos los trabajos para la ejecución
del ítem cualitativa y cuantitativamente. La verificación debe ser realizada en forma conjunta por
el CONTRATISTA y el SUPERVISOR.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2049 PROVISION Y COLOCACION LETRERO DE OBRA FPS GLB

Descripción

Este ítem se refiere a la construcción del letrero que sirven para identificar, dar información del
proyecto, financiamiento, nombre de la empresa ejecutora, nombre del fiscal de obra y otros.

Materiales, herramientas y equipo

El CONTRATISTA deberá suministrar todos los materiales, herramientas y equipo necesarios

para la adecuada ejecución de este ítem según instrucciones del SUPERVISOR.

Procedimiento para la ejecución

Se construirán los letreros según instrucciones del SUPERVISOR

Medición
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

El ítem de letreros de obra será medido en forma global (glb), previa verificación y aprobación
por el SUPERVISOR.
Este ítem será dispuesto al número requerido de la obra con la aprobación del SUPERVISOR,
será pagado al precio global.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2050 PLACA DE ENTREGA DE OBRA PZA

Descripción.-
Este ítem comprende la implementación de una plaqueta conmemorativa de fierro fundido para
la inauguración del Proyecto Ejecutado (concluido).
Este ítem debe regirse estrictamente a los planos señalados e instrucciones el supervisor de obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Plaqueta de Ejemplo

Materiales herramientas y equipo.-

La plaqueta debe ser de fierro fundido de dimensiones 0,60x0,40 cm. con la Inscripción de la obra
y los actores, la misma debe ser aprobada por el supervisor de obras.

Procedimiento y ejecución.-
Se identificará el sitio de colocado de la plaqueta conmemorativa en los planos arquitectónicos o
de acuerdo a disposición de Supervisión.

Para la fijación se podrá elegir entre:

4 tornillos 8x1 pulgadas y 4 ramplús # 6 en cada esquina de la plaqueta.
vaciado de una base de hormigón
Una vez colocada la plaqueta, se procederá a la limpieza del mismo y su correspondiente
protegido para la inauguración.

Medición.-
La provisión y colocado de placa se medirá por pieza (pza).

Forma de pago
El pago por el trabajo ejecutado tal como lo prescribe éste ítem y medido en la forma indicada,
de acuerdo con los planos y las presentes especificaciones técnicas será pagado de acuerdo al
precio unitario de la propuesta aceptada.
Dicho precio será en compensación total por los materiales, mano de obra, herramientas, equipo
señalado en el análisis de precios unitarios para la adecuada y correcta ejecución de los trabajos.
La plaqueta conmemorativa deberá adjuntarse imprescindiblemente los siguientes datos:
Escudo Nacional
Bandera Boliviana
Bandera Wiphala
Gestión del Presidente (Nombre del Presidente)
Ente financiador (Fondo Nacional de Inversión Productiva y Social)
Programa de Financiación (MI AGUA IV)
Responsable del Proyecto (Nombre del Supervisor)
Empresa Constructora (Nombre de la Empresa)
Fecha de inicio de Obra y Conclusión de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

0840 PROVISION Y COLOCACION TAPA METALICA e=1/8” M2

Descripción

Este item consiste en la provisión e instalación de una tapa metalica, con las dimensiones
establecidas en los planos de detalle, formulario de presentación de propuestas y/o indicaciones
del SUPERVISOR.

Tipo de Materiales, Herramientas y Equipo

Todos los materiales, herramientas y equipo a utilizarse en la ejecución de este item, deberan ser
provistos por el CONTRATISTA y empleados en obra previa aprobacion del SUPERVISOR.
Las tapas metlicas, deben ser fabricadas con plancha de espesor 1/8" x 3.0 mm y angulares de
1" x 1/8", a lo cual debe integrarse dos bisagras adecuadas para el peso y tamaño de la tapa. Su
acabado deber ser con pintura anticorrosiva.

Procedimiento para la ejecución

Las tapas metalicas seran colocadas una vez que se haya concluido la construccion de las
camaras para valvulas.

Medicion

El colocado de las tapas ser medido por metro cuadrado (m2), terminada, colocada en sitio y
aprobada por el SUPERVISOR.

Forma de pago

El pago ser realizado una vez verificado el cumplimiento de todos los trabajos para la ejecucion
del item cualitativa y cuantitativamente. La verificacion debe ser realizada en forma conjunta por
el CONTRATISTA y el SUPERVISOR.

1809 PRUEBA DE ESTANQUEIDAD Y DESINFECCION DE TANQUES M3

Descripción

Este ítem se refiere a la ejecución de las pruebas de estanqueidad en el tanque de

almacenamiento, desarenador, obra de toma o cualquier obra hidraulica que acumule agua, y
desinfeccion con cloro en el elemento a objeto de verificar y certificar la correcta ejecución de los
trabajos, de acuerdo a lo señalado en los planos, formulario de presentación de propuestas y/o
instrucciones del Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo para la ejecución de este ítem deberán ser provistos
por el Contratista.

Para esta prueba debe estar completa la instalacion de los accesorios y disponer de la cantidad
de agua necesaria para llenar el elemento. Tambien se debe disponer de cloro y disolver una
gota por cada litro de agua retenida durante todo el tiempo que duren las pruebas.

Procedimiento para la ejecucion

El Contratista deberá solicitar al Supervisor de Obra la verificación de la limpieza del elemento y

la instalacion de todos los accesoriosantes de iniciar las pruebas.

Previa autorización del Supervisor de Obra se rellenarán parcialmente las zanjas con tierra
cernida debidamente compactada, dejando libres las juntas y los accesorios de los tubos.

El Contratista no podrá efectuar las pruebas sin la presencia del Supervisor de Obra.

El contratista procedera al llenado del elemento con agua y el nivel no debera disminuir durante
todo el tiempo que dure la prueba, las paredes del elemento estaran descubiertas hasta que el
supervisor haya quedado conforme con la prueba.

La prueba durara como minimo 72 hrs , en caso de que exista alguna evidencia de fuga se debera
establecer el lugar y proceder a la reparacion de la misma, una vez realizada la reparacion la
contratista debera repetir la prueba hasta que esta este a satisfaccion del supervisor.

Los resultados de las pruebas de estanqueidad deberán ser certificadas obligatoriamente en el

Libro de Ordenes.

Medición

Las pruebas de estanqueidad y desinfeccion serán medidas en metros cubicos (m3), tomando en
cuenta únicamente el volumen del elemento y que esten aprobadas por el Supervisor de Obra.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con las presentes especificaciones, medido según los
señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario de la propuesta
aceptada.

Dicho precio será compensación total por los materiales (agua y otros), mano de obra,
herramientas, equipo y otros gastos que sean necesarios para la adecuada y correcta ejecución
de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

2303 PRUEBA HIDRAULICA Y DESINFECCION DE TUBERIAS DE AGUA M

POTABLE

Descripción

Este ítem se refiere a la ejecución de las pruebas hidráulicas desinfeccion con cloro en las
tuberías, accesorios, válvulas, conexiones domiciliarias y piletas públicas, a objeto de verificar y
certificar la correcta ejecución de los trabajos, de acuerdo a lo señalado en los planos, formulario
de presentación de propuestas y/o instrucciones del Supervisor de Obra.

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo para la ejecución de este ítem deberán ser provistos
por el Contratista.

El Contratista deberá disponer de bombas y manómetros en la cantidad necesaria y durante todo

el tiempo que duren las pruebas hidráulicas.

Procedimiento para la ejecucion

El Contratista deberá solicitar al Supervisor de Obra la verificación del tramo tendido antes de
iniciar las pruebas.

Previa autorización del Supervisor de Obra se rellenarán parcialmente las zanjas con tierra
cernida debidamente compactada, dejando libres las juntas y los accesorios de los tubos.

Se iniciará la prueba hidráulica sólo después de colocada la carga de tierra mencionada.

El Contratista deberá además asegurar en el terreno, los accesorios, codos, tees, válvulas, etc.,
de tal manera que el tendido resista la presión hidráulica sin provocar dificultades.

El Contratista no podrá efectuar las pruebas sin la presencia del Supervisor de Obra.

La prueba hidráulica se efectuará con una presión del 80% de la presión nominal (máxima). La
presión nominal de servicio es aquélla establecida por el fabricante de acuerdo al tipo y clase de
tubería a emplearse.

La prueba se efectuará en tramos no mayores a 400 m., manteniendo la presión de prueba

especificada durante por lo menos una hora. Al final de este período, se inspeccionará el tendido,
a objeto de detectar defectos de ejecución o materiales inadecuados.

El llenado de la tubería deberá efectuarse lentamente y por el punto más bajo del tramo a probar,
permitiendo la purga de aire por el punto más alto del mismo.

En el caso de tuberías de asbesto cemento, ésta deberá llenarse 24 horas antes de la prueba.

El agua necesaria para el llenado de la tubería, podrá tomarse de la red de servicio, si esto es
posible; caso contrario deberá ser suministrado por el Contratista corriendo por su cuenta el costo
de la misma y adicionar el cloro en la concentracion adecuada.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

La bombas y los manómetros con precisión de 0.1 kg/cm2, debidamente calibrados, se instalarán
en el punto más bajo y en el extremo libre de la tubería. Se bloqueará el circuito o tramo a probar
mediante tapones, abriendo completamente todas las válvulas que se encuentran en el tramo,
para luego introducir el agua.

Se deberá purgar completamente el aire de la tubería antes de someterla a presión.

En seguida se elevará la presión mediante una bomba manual o motobomba, tomando el agua
necesaria de un tanque auxiliar hasta alcanzar en el manómetro la presión de prueba exigida.
Todos los tubos, juntas, campanas, válvulas, accesorios, etc. que presentasen fugas, serán
reacondicionados por cuenta del Contratista.

Una vez efectuadas las reparaciones se realizará la prueba nuevamente hasta que ésta sea
satisfactoria, sin pago adicional alguno por estas reparaciones y estas nuevas pruebas.

En ningún caso se aceptarán tramos sin la respectiva prueba.

Tampoco, bajo ningún pretexto, el Contratista podrá continuar con los trabajos, mientras no
complete totalmente y a satisfacción el tramo sometido a prueba.

El Contratista es el único responsable por la ejecución de las pruebas hidráulicas y por los daños
que pudieran ocasionar las mismas, debiendo tomar medidas de seguridad especialmente en el
caso que la tubería o junta, reventasen.

Luego de la prueba por tramos, el Supervisor de Obra podrá requerir al Contratista la ejecución
de una prueba final, que abarque varios tramos, debiendo dejar libres las partes no ensayadas
anteriormente y que considere necesario constatar.

El tiempo de ensayo no será menor a 1 hora. Se observará que al cabo de los primeros 15 minutos
de la prueba, no se presente una disminución de la presión mayor a 0.1 Kg./cm2, y al final del
período señalado, esta presión no deberá haber disminuido en más de 0.3 Kg/cm2.

El Supervisor de Obra podrá determinar otro criterio de aceptación para la prueba final, que
considere equivalente. Los resultados de las pruebas hidráulicas deberán ser certificadas
obligatoriamente en el Libro de Ordenes.

Medición

Las pruebas hidráulicas a presión serán medidas en metros lineales (m), tomando en cuenta
únicamente los tramos de tuberías sometidas a las pruebas y aprobadas por el Supervisor de
Obra.

Forma de pago

Este ítem ejecutado en un todo de acuerdo con las presentes especificaciones, medido según los
señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario de la propuesta
aceptada.

Dicho precio será compensación total por los materiales (agua y otros), mano de obra,
herramientas, equipo y otros gastos que sean necesarios para la adecuada y correcta ejecución
de los trabajos.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

0842 PUERTA DE MALLA OLIMPICA (2 X 1 M) PZA

Descripción

Este ítem comprende la provisión y colocación de la puerta metálica principal del cerco perimetral
de malla olímpica de acuerdo a las dimensiones y detalles establecidos en los planos.
Este ítem incluye además la provisión y colocación de toda la quincallería necesaria como la
chapa, bisagras, aldabas, jaladores, etc.

Materiales, herramientas y equipo

Serán suministrados por el contratista. Se emplearán materiales de primera clase. La malla

olímpica a emplearse será de espesor N° 10 con con aberturas de forma rómbica de 2 ½ x 2 ½
pulgadas.

Para los rigidizadores se utilizarán tubería de 1 1/2”. La pintura anticorrosiva a utilizarse será de
marca reconocida y color aprobados por el Supervisor de Obra. Los soportes laterales serán de
tubería de F.G. de 2” de diámetro.

Procedimiento para la ejecucion

La colocación se ceñirá estrictamente a los planos de detalle y a las instrucciones escritas por el
Supervisor de Obra. Las soldaduras deberán ser pulidas. Antes de su colocación, las puertas
deben recibir dos manos de pintura anticorrosiva.
Las puertas metálicas serán fijadas mediante dos bisagras de 4”. El armado de las puertas se
realizará tesando la malla olímpica a un bastidor construido en tubería FG de 2” con rigidizadores
de 1 ½”, todo el perímetro deberá ir perfectamente soldado.

Medición

La provisión y colocado de puertas metálicas con malla olímpica será medida por pieza (pza).
Dicha medición incluye la provisión los marcos, la malla, en sí, la quincallería requerida, su
respectivo colocado, previa aprobación del Supervisor.

Forma de pago

El pago será realizado una vez verificado el cumplimiento de todos los trabajos para la ejecución
del ítem. La verificación debe ser realizada en forma conjunta por el CONTRATISTA y el
SUPERVISOR.
Dicho pago será compensación total por todos los materiales, mano de obra, herramientas,
equipo, transporte y retransporte de materiales al lugar de trabajo y demás gastos necesarios
para la adecuada y correcta ejecución de los trabajos
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

0708 QUINCALLERIA ALDABA, CERROJOS, CADENA Y CANDADO PZA

Descripción

Este ítem comprende el suministro de aldaba, cerrojos, cadena y candado de acuerdo a lo

señalado en el formulario de presentación de propuestas, planos y/o instrucciones del Supervisor
de Obra.

Materiales, herramientas y equipo

Todos los materiales suministrados por el Contratista deberán de calidad y marca reconocida y
aprobados por el Supervisor de Obra. Su provisión en obra se efectuará en los embalajes y
envases de fábrica.
Los componentes como, aldaba, cerrojos, cadena y candado picaportes, serán de óptima calidad.
Las cadenas deberán tener eslabones de longitud no menor a 4 cm. y 3/16 pulgadas de diámetro.
Los candados serán del tipo mediano y de calidad garantizada. Sus dimensiones no serán
menores a 5 cm. De ancho y 7 cm. de largo.
El Contratista presentará al Supervisor de Obra una muestra de cada una de las piezas de
quincallería para su aprobación.

Procedimiento para la ejecucion

La colocación de piezas de quincallería, se efectuará con la mayor precisión posible, teniendo

cuidado que los rebajes y caladuras no excedan el tamaño de las piezas a instalarse a fin de
evitar deterioros en la carpintería. Toda pieza de quincallería será colocada con soldadura o
similar de calidad adecuada.
Todas las partes movibles serán construidas y colocadas de forma tal que respondan a los fines
a los que están destinados, debiendo girar y moverse suavemente y sin tropiezos dentro del juego
mínimo necesario.
El empleo de cerrojos y candados, serán instalados en la cara de la puerta que da al exterior y
los picaportes en la cara interior de la puerta. Los cerrojos serán fijados mediante soldadura, no
aceptándose el empleo de tornillos. El tamaño de los candados será del tipo mediano y el
diámetro de la argolla no deberá ser menor a 6 mm.
Hasta que la obra sea entregada, las llaves serán manejadas por personal responsable del
Contratista. Al efectuarse la entrega, el Contratista suministrará un tablero numerado conteniendo
todas las llaves de la obra, por duplicado e identificadas mediante un registro, correspondiendo
la numeración a las cerraduras respectivas.

Medición

Todas las piezas de quincallería se medirán por pieza (pza) ,de acuerdo a lo especificado en el
formulario de presentación de propuestas.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será pagado a los precios
unitarios de la propuesta aceptada.
Dichos precios serán total compensación por la provisión de los materiales y su colocado en obra.

0155 RELLENO DE ZANJA CON TIERRA CERNIDA M3

Descripción

Este ítem se refiere al empleo de apoyos o camas de asiento para tuberías de PVC, empleando
tierra cernida y de acuerdo a los anchos, espesores y diseños establecidos en los planos
correspondientes, formulario de presentación de propuestas y a cálculos aprobados por el
Supervisor de Obra.

Estos apoyos o camas se emplearán a fin de mejorar el factor de carga de la tubería instalada.
Si no se encontraran presupuestados algunos de los tipos de apoyos o camas, será el Supervisor
de Obra el que autorice y apruebe su empleo, de acuerdo a las necesidades de la obra, debiendo
para el efecto seguir los procedimientos establecidos en el Contrato para Ordenes de Cambio.

Materiales, herramientas y equipo

Para la ejecución de los apoyos o camas de asiento se utilizará tierra cernida, de acuerdo a los
diseños y/o instrucciones del Supervisor de Obra,

Procedimiento para la ejecucion

El fondo de la zanja excavada para el tendido de las tuberías deberá estar libres de piedra y
materiales sueltos. Sobre el fondo de la zanja se procederá a colocar la tierra cernida en una
altura de 10 centímetros.

Colocada la tubería con sus respectivas soldaduras, encima de la capa inicial de tierra cernida,
se procederá al colocado de una segunda capa de tierra cernida completando una altura total
para ambas capas de 20 centímetros, debidamente apisonada. Los lugares donde existan juntas
no serán cubiertos hasta que se realice la prueba hidráulica.

Medición

Los apoyos o camas de asiento serán medidos en metros cúbicos (m3) tomando en cuenta
únicamente los volúmenes autorizados y aprobados por el Supervisor de Obra.

Forma de pago

Este ítem ejecutado de acuerdo con los planos y las presentes especificaciones, medido según
lo señalado y aprobado por el Supervisor de Obra, será pagado por metro cúbico al precio unitario
de la propuesta aceptada.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

2661 RELLENO Y COMPACTADO DE TIERRA COMUN M3

C/COMPACTADOR MECANICO

Descripción

Este Ítem comprende, los trabajos que debe realizar el Contratista, de rellenado y compactado
de zanjas con material común, luego de haberse realizado el tendido de la tubería, siguiendo la
tecnología o procedimiento prescrito en estas especificaciones y/o instrucciones del Supervisor
de Obra.

Materiales, herramientas y equipo

El material de relleno será en lo posible el mismo que haya sido extraído, salvo que éste no sea
apropiado; caso en el cual, el material de relleno será propuesto por el contratista al Supervisor
el que deberá aprobarlo por escrito antes de su colocación. Las herramientas y equipo serán
también adecuados para el relleno y serán descritos en el formulario de presentación de
propuestas para su provisión por el Contratista y usados previa aprobación por parte del
Supervisor.

Procedimiento para la ejecución

Una vez realizada la colocación de las tuberías y realizadas las juntas de unión, se dará aviso al
Supervisor el que comprobará, la buena ejecución del trabajo.

El material para el relleno deberá extenderse en capas húmedas de 20 cm. y compactarse con
saltarines antes de echar la próxima capa. No son aptos para el relleno, materiales que contengan
materias orgánicas, raíces, arcillas o limos uniformes.

El grado de compactación será de por lo menos del 90% de la densidad máxima con un contenido
de humedad óptimo en zonas urbanas o de viviendas.

Deberan realizarse pruebas de compactación, en diferentes capas, y en tramos establecidos por

el Supervisor de Obras o se podrá solicitar la realización de este trabajo a un laboratorio
especializado, quedando a cargo del Contratista el costo de los mismos. En caso de no haber
llegado al porcentaje requerido, se deberá retirar el relleno comun y repetir el relleno hasta el
grado de compactación indicado.

Medición

El relleno y compactado debidamente ejecutado y aprobado por el supervisor de obras será

medido en metros cúbicos (m3) compactados.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de pago

Este ítem ejecutado de acuerdo con las presentes especificaciones, medido de acuerdo a lo
señalado y aprobado por el Supervisor de Obra, será pagado en metros cúbicos compactados al
precio unitario de la propuesta aceptada.

Dicho precio será compensación total por todos los materiales, mano de obra, herramientas,
equipo y otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

0003 REPLANTEO DE ESTRUCTURAS Y EDIFICACIONES M2

Descripción

Este ítem comprende los trabajos de replanteo, trazado, alineamiento y nivelación necesarios
para la localización en general y en detalle de la obra, en estricta sujeción a los planos de
construcción, formulario de presentación de propuestas y/o indicadores del supervisor de obra.
Cualquier cambio del diseño o trazado debe ser aprobado específicamente por el Supervisor de
Obra.

Asimismo está en este ítem los trabajos de limpieza y retiro de materiales tales como
promontorios de tierra, malezas, vegetación, materia orgánica, acumulación de escombros, etc.
que entorpezcan el replanteo y la ejecución preliminar de los trabajos. El material procedente de
la limpieza deberá ser removido y trasladado hasta una distancia de 500 m fuera de obra y según
indique el Supervisor de obra.

Materiales, herramientas y equipo

El contratista deberá suministrar todos los materiales, herramientas y equipo necesarios para la
ejecución de este ítem, como ser equipo topográfico, estacas, pintura, cemento,

El Contratista suministrará todas las herramientas y equipo necesarios para ejecutar el replanteo
y trazado de la obra.

Las reglas y crucetas deberán ser de madera de buena calidad libre de defectos para evitar
deformaciones por las inclemencias del tiempo.

Procedimiento para la ejecución

El contratista efectuara el replanteo de todos los tramos y obras a construirse. La localización

general alineamiento, elevaciones y niveles de trabajo, deberán estar debidamente señalizados
en el campo, a objeto de permitir el control de parte del supervisor de obra, quien deberá verificar
y aprobar el replanteo efectuado.

Medición

Este ítem será medido en metros cuadrados (m2), que comprenderá la totalidad de la superficie
a ser construida, previa verificación y aprobación por el supervisor de obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Forma de pago

Este Ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido de acuerdo a lo señalado y aprobado por el Supervisor de Obra, será pagado al precio
unitario de la propuesta aceptada.

0002 REPLANTEO Y CONTROL DE TUBERIAS M

Descripción

Este ítem se refiere al replanteo de líneas de aducción, conducción, impulsión y redes de

distribución de sistemas de agua potable, de acuerdo con los planos de construcción, formulario
de presentación de propuestas y/o instrucciones del Supervisor de Obra.

Materiales, herramientas y equipo

Todos los materiales, herramientas y equipo necesarios para la realización de este ítem, deberán
ser provistos por el Contratista y empleados en obra, previa autorización del Supervisor de Obra.

Forma de ejecución

El Contratista solicitará al Supervisor de Obra, la autorización correspondiente con cinco (5) días
de anticipación, para efectuar el replanteo de la Obra.

El Contratista procederá al replanteo del eje de la zanja con alineaciones rectas, destacando la
ubicación de accesorios con testigos debidamente marcados con pintura indeleble y sus signos
representativos, corriendo por cuenta del Contratista la reposición de cualquier estaca.

Toda referencia deberá quedar fuera del futuro movimiento de tierras.

Los anchos de zanja y profundidades a ser realizados, deberán ser consultados y autorizados
por el Supervisor de Obra, respetando los señalados en los planos y los criterios empleados en
la elaboración del Proyecto.

En caso de no ser posible una alineación rectilínea del eje de la zanja, se efectuará una
desviación, intercalando curvas amplias, con la misma tubería y dándole deflexiones no mayores
a cinco grados.

Todas las alineaciones se referirán a los ejes o líneas centrales. Como norma general, la tubería
irá colocada a un metro del bordillo de la acera hacia la calzada y al lado Este o Norte de las
calles, respectivamente.

Para realizar este trabajo, se deberá emplear huinchas, jalones, estacas, pintura, etc.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Medicion

El replanteo y control de líneas de tuberías será medido en metros lineales (m).

Forma de pago

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

0385 REVOQUE CON ADITIVO IMPERMEABILIZANTE 1:3 M2

Descripción

Este ítem se refiere al acabado final que deberán llevar los parámetros que quedarán en contacto
con el agua, con objeto de lograr la estanqueidad respectiva, de acuerdo a los planos de detalle,
formulario de presentación de propuestas y/o instrucciones del Supervisor de Obra.

Materiales, herramientas y equipo

El Contratista deberá suministrar todos los materiales, herramientas y equipo necesarios para la
ejecución de este ítem. Se utilizará como impermeabilizante Sika 1 u otro producto similar, el
mismo que deberá merecer la aprobación del Supervisor de Obra. Los productos
impermeabilizantes deberán suministrarse en su envase original. La arena debe ser
cuidadosamente seleccionada y tamizada, logrando un tamaño uniforme para la mezcla del
mortero, deberá estar limpia, libre de impurezas y en la cantidad necesaria. El Cemento será el
tipo I Portland con fecha vigente a la caducidad.

Procedimiento para la ejecucion

Después de transcurridas 24 horas del vaciado del hormigón, se retirará el encofrado interior y
se procederá al rayado de las superficies para crear rugosidad.

Primeramente se aplicará sobre los parámetros cuyas superficies han sido dejadas
exprofesamente bastante rugosas, un revoque de 2.5 a 3.0 cm. De espesor con mortero de
cemento y arena en proporción 1: 3. En cuanto al espesor del revoque y la dosificación del
mortero tendrá prioridad lo señalado en el formulario de presentación de propuestas o los planos.
En el agua de amasado del mortero se disolverá el impermeabilizante Sika 1 o un producto similar
en proporción 1:10 (una parte de impermeabilizante por 10 partes de agua) o en las cantidades
recomendadas por el fabricante. Al día siguiente de realizada la ejecución del revoque
impermeable anterior, se aplicará a esta superficie un enlucido de cemento puro de 3 mm. De
espesor, cuya agua de preparado igualmente contendrá el impermeabilizante en las cantidades
recomendadas por el fabricante.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Con el fin de evitar el cuarteo de las superficies revocadas y enlucidas por desecación, se
recomienda tener estas superficies siempre mojadas y a la sombra, y en el caso de tanques se
deberán llenar éstos en un 25% de su capacidad para mantener la humedad del ambiente que
es necesaria para evitar las grietas o fisuras.

Medición y Forma de pago

Este ítem se medirá en metros cuadrados (m2), tomando en cuenta únicamente las superficies
netas ejecutadas.

Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será cancelado al precio unitario
de la propuesta aceptada. Dicho precio será compensación total por los materiales, mano de
obra, herramientas, equipo y otros gastos que sean necesarios para la adecuada y correcta
ejecución de la obra.

2935 REVOQUE EXTERIOR DE CEMENTO M2

2935 REVOQUE FINO INTERIOR M2

Descripción
Este ítem se refiere al acabado de las superficies o paramentos exteriores e interiores de muros
y tabiques de adobe, ladrillo, bloques de cemento, bloques de suelo cemento, muros de piedra,
paramentos de hormigón (muros, losas, columnas, vigas, etc.) y otros que se encuentran
expuestos a la intemperie, de acuerdo a los planos de construcción, formulario de presentación
de propuestas y/o instrucciones del Supervisor de Obra.
Materiales, herramientas y equipo
El cemento será del tipo portland, fresco y de calidad probada. el agua deberá ser limpia, no
permitiéndose el empleo de aguas estancadas provenientes de pequeñas lagunas o aquéllas que
provengan de alcantarillas, pantanos o ciénagas.
En general los agregados deberán estar limpios y exentos de materiales tales como arcillas, barro
adherido, escorias, cartón, yeso, pedazos de madera o materias orgánicas, los morteros de
cemento y arena fina a utilizarse serán en las proporciones 1: 3 de acuerdo a lo señalado en el
formulario de presentación de propuestas y/o los planos.
Procedimiento para la ejecucion
De acuerdo al tipo de material empleado en los muros y tabiques y especificado en el formulario
de presentación de propuestas se seguirán los procedimientos de ejecución que a continuación
se detallan:
Previamente se procederá al castigado con mortero de cemento 1:3 , con un espesor minimo de
1.5 cm, enrasando la superficie a frotacho, hasta obtener superficies completamente lisas y
uniformes, luego se procederá a enlucir la superficie indicada con plancha metálica mediante la
aplicación directa de cemento puro y agua, a fin de darle un acabado perfectoredondeada según
indicación del Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

En revestimientos (revoques y/o emboquillados) interiores y exteriores La dosificación será una

parte de cemento por tres partes de arena fina (1 : 3, primera capa-revoque grueso) y una parte
de cemento por dos de arena fina (1 : 2) para el bruñido o enlucido.

Una vez ejecutada la primera capa de revoque grueso según lo señalado anteriormente y
después de que hubiera fraguado dicho revoque se aplicará una segunda y última capa de
enlucido con pasta de cemento puro en un espesor de 2 a 3 mm mediante planchas metálicas,
de tal manera de obtener superficies lisas, planas y libres de ondulaciones, empleando mano de
obra especializada y debiendo mantenerse las superficies húmedas durante siete (7) días para
evitar cuarteos o agrietamientos.

Medición
Los revoques exteriores se medirán en metros cuadrados (m2), tomando en cuenta únicamente
las superficies netas del trabajo ejecutado. En la medición se descontarán todos los vanos de
puertas, ventanas y otros, pero sí se incluirán las superficies netas de las jambas.
Forma de pago
Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones,
medido según lo señalado y aprobado por el Supervisor de Obra, será pagado a los precios
unitarios de la propuesta aceptada.
Dichos precios serán compensación total por los materiales, mano de obra, herramientas, equipo
y otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos.

Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y
otros gastos que sean necesarios para la adecuada y correcta ejecución de los trabajos
(incluyendo el relleno y compactado alrededor de las cámaras).

2635 SOLADURA DE PIEDRA E=0.15M M2

Descripción
Este ítem se refiere a la colocación de bolones en la obra de toma los cuales deberán tener un
diámetro mayor a 20 cm, según se especifica en los planos.

Materiales, herramientas y equipo

El Contratista proporcionará todos los materiales, herramientas y equipo necesarios para la
ejecución de los trabajos, los mismos deberán ser aprobados por el Supervisor de Obra.
La piedra a emplearse será la llamada "bolon", procedente del lecho de ríos, sin ángulos, de
tamaño más o menos uniforme, siendo sus dimensiones máximas un diámetro de 0.35 m, un
tamaño minimo de 20 cm.
Cualquier material, que a juicio del Supervisor de Obra, sea inadecuado para el trabajo, será
rechazado, debiendo el Contratista obligadamente alejar del lugar de la construcción antes de las
24 Hrs.
Se utilizará material del lecho del rio para calafatear las juntas que quedan entre piedra y piedra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

Procedimiento para la ejecucion

Se efectuará el movimiento de tierra necesario en un espesor mínimo de 0.20 metros debajo de
la rasante, previa verificación de las pendientes longitudinal y transversal de la misma por parte
del Supervisor las que deberán constar en los perfiles correspondientes. El Contratista está
obligado a dar cumplimiento a todo lo estipulado en las especificaciones sobre movimiento de
tierras.
Una vez que se haya logrado la compactación y haya sido aprobado por escrito por el Supervisor
de Obra, se comenzará la construcción de la soladura de piedra, colocando las piedras
"enclavadas" en el terreno, fijando previamente las "maestras" que estarán alineadas y a nivel
adecuado.
Las "maestras" estarán dispuestas a cada metro en todo el ancho de la calzada transversal y
cada tres metros en el sentido perpendicular
La colocación de los bolones, entre las maestras longitudinales y transversales, deberá hacerse
nivelando la superficie con una regla de madera, de modo que una vez que se haya apisonado
debidamente la superficie, sea homogénea.
Los huecos que quedan entre las piedras deberán ser rellenados con material del lecho del rio
calafateándose con punzones de fierro redondo y compactando con pisones hasta obtener una
superficie compacta, lisa y con las pendientes adecuadas.

Medición
El ítem solado de piedra comprende la provisión y colocación de las piedras de acuerdo a lo
especificado anteriormente y será medido en metros cuadrados.

Forma de pago
El pago por el trabajo ejecutado tal como se indica en la presente especificación, aprobado y
medido en las formas indicadas comprende la compensación total de todos los trabajos,
materiales, herramientas, transporte, equipo, mano de obra y demás beneficios.

2619 ZAMPEADO DE PIEDRA M2

Descripcion

Este ítem se refiere a la provisión y colocación de bolones de piedra bruta en las obras de arte
tales como CAMARAS , OBRAS DE TOMA, DESARENADOR, TANQUE DE
ALMACENAMIENTO y diferentes obras civiles los cuales deberán tener un diámetro mayor a 12
cm.

Materiales, herramientas y equipo

El Contratista proporcionará todos los materiales, herramientas y equipo necesarios para la

ejecución de los trabajos, los mismos deberán ser aprobados por el Supervisor de Obra.
F.P.S. MEJ. SIST. AGUA POTABLE COM. YUCKA (ESCOMA)

La piedra a emplearse será la llamada "bolon", procedente del lecho de ríos, sin ángulos, de
tamaño más o menos uniforme, siendo sus dimensiones máximas un diámetro de 30 cm, un
tamaño mínimo de 12 cm.

Cualquier material, que a juicio del Supervisor de Obra, sea inadecuado para el trabajo, será
rechazado, debiendo el Contratista obligadamente alejar del lugar de la construcción antes de las
24 Hrs.

Se utilizará material del lecho del rio para calafatear las juntas que quedan entre piedra y piedra.

Forma de ejecucion

Se efectuará el movimiento de tierra necesario en un espesor mínimo de 0.12 metros debajo de

la rasante y/o solera, previa verificación de las pendientes longitudinal y transversal de la misma
por parte del Supervisor las que deberán constar en los perfiles correspondientes. El Contratista
esta obligado a dar cumplimiento a todo lo estipulado en las especificaciones sobre movimiento
de tierras.

Una vez que se haya logrado la compactación y haya sido aprobado por escrito por el Supervisor
de Obra, se comenzará la construcción de la soladura de piedra, colocando las piedras
"enclavadas" en el terreno, fijando previamente las "maestras" que estarán alineadas y a nivel
adecuado.

Las "maestras" estarán dispuestas a cada metro en todo el ancho de la calzada transversal y
cada tres metros en el sentido perpendicular

La colocación de los bolones, entre las maestras longitudinales y transversales, deberá hacerse
nivelando la superficie con una regla de madera, de modo que una vez que se haya apisonado
debidamente la superficie, sea homogénea.

Los huecos que quedan entre las piedras deberán ser rellenados con mortero cemento arena 1:3
calafateándose con punzones de fierro redondo y compactando con pisones hasta obtener una
superficie compacta, lisa y con las pendientes adecuadas.

Medicion

El ítem solado de piedra comprende la provisión y colocación de las piedras de acuerdo a lo

especificado anteriormente y será medido en metros cuadrados.

Forma de pago

El pago por el trabajo ejecutado tal como se indica en la presente especificación, aprobado y
medido en las formas indicadas comprende la compensación total de todos los trabajos,
materiales, herramientas, transporte, equipo, mano de obra y demás beneficios.
