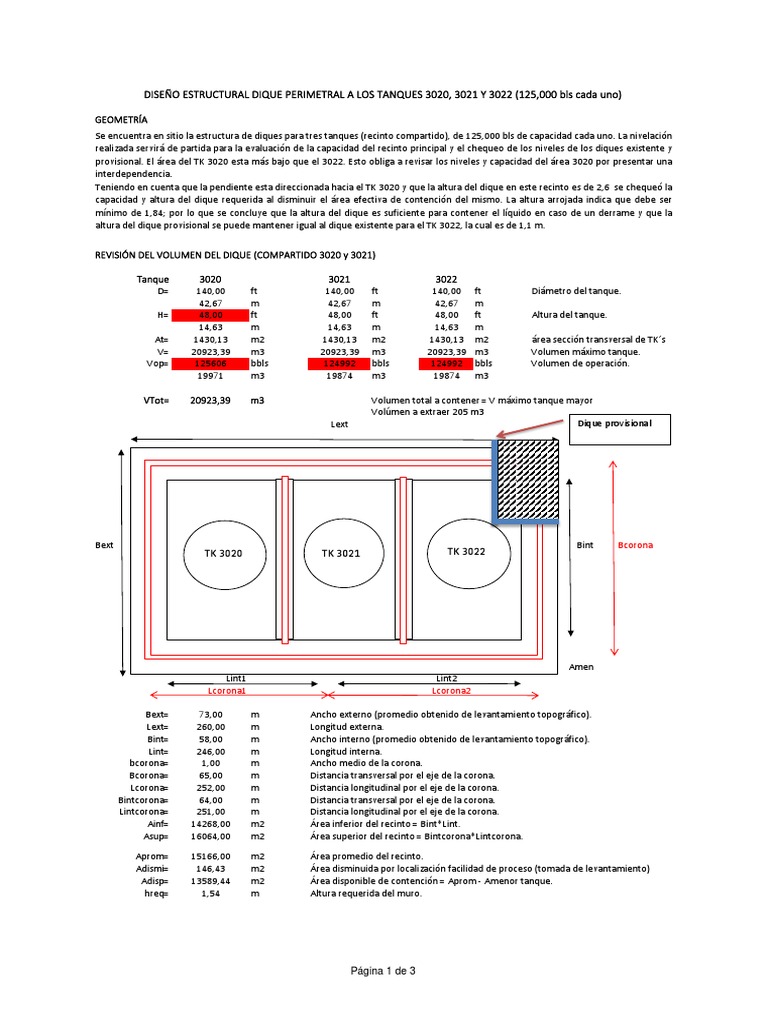

DISEÑO ESTRUCTURAL DIQUE PERIMETRAL A LOS TANQUES 3020, 3021 Y 3022 (125,000 bls cada uno)

GEOMETRÍA
Se encuentra en sitio la estructura de diques para tres tanques (recinto compartido), de 125,000 bls de capacidad cada uno. La nivelación
realizada servirá de partida para la evaluación de la capacidad del recinto principal y el chequeo de los niveles de los diques existente y
provisional. El área del TK 3020 esta más bajo que el 3022. Esto obliga a revisar los niveles y capacidad del área 3020 por presentar una
interdependencia.
Teniendo en cuenta que la pendiente esta direccionada hacia el TK 3020 y que la altura del dique en este recinto es de 2,6 se chequeó la
capacidad y altura del dique requerida al disminuir el área efectiva de contención del mismo. La altura arrojada indica que debe ser
mínimo de 1,84; por lo que se concluye que la altura del dique es suficiente para contener el líquido en caso de un derrame y que la
altura del dique provisional se puede mantener igual al dique existente para el TK 3022, la cual es de 1,1 m.

REVISIÓN DEL VOLUMEN DEL DIQUE (COMPARTIDO 3020 y 3021)

Tanque 3020 3021 3022


D= 140,00 ft 140,00 ft 140,00 ft Diámetro del tanque.
42,67 m 42,67 m 42,67 m
H= 48,00 ft 48,00 ft 48,00 ft Altura del tanque.
14,63 m 14,63 m 14,63 m
At= 1430,13 m2 1430,13 m2 1430,13 m2 área sección transversal de TK´s
V= 20923,39 m3 20923,39 m3 20923,39 m3 Volumen máximo tanque.
Vop= 125606 bbls 124992 bbls 124992 bbls Volumen de operación.
19971 m3 19874 m3 19874 m3

VTot= 20923,39 m3 Volumen total a contener = V máximo tanque mayor


Volúmen a extraer 205 m3
Lext Dique provisional

Bext Bint Bcorona


TK 3020 TK 3021 TK 3022

Amen
Lint1 Lint2
Lcorona1 Lcorona2

Bext= 73,00 m Ancho externo (promedio obtenido de levantamiento topográfico).


Lext= 260,00 m Longitud externa.
Bint= 58,00 m Ancho interno (promedio obtenido de levantamiento topográfico).
Lint= 246,00 m Longitud interna.
bcorona= 1,00 m Ancho medio de la corona.
Bcorona= 65,00 m Distancia transversal por el eje de la corona.
Lcorona= 252,00 m Distancia longitudinal por el eje de la corona.
Bintcorona= 64,00 m Distancia transversal por el eje de la corona.
Lintcorona= 251,00 m Distancia longitudinal por el eje de la corona.
Ainf= 14268,00 m2 Área inferior del recinto = Bint*Lint.
Asup= 16064,00 m2 Área superior del recinto = Bintcorona*Lintcorona.

Aprom= 15166,00 m2 Área promedio del recinto.


Adismi= 146,43 m2 Área disminuida por localización facilidad de proceso (tomada de levantamiento)
Adisp= 13589,44 m2 Área disponible de contención = Aprom - Amenor tanque.
hreq= 1,54 m Altura requerida del muro.

Página 1 de 3
Altura seleccionada para el dique=Hreq+0.30 m de borde libre. Se deja ligeramente
hsel= 1,84 m mayor, dado que los arreglos de diques se harán hacia el interior de los recintos
reduciendo área.

bcorona

hm
hliq

hent

bz

bcorona= 1,00 m
hm= 1,10 m Altura del muro incluyendo borde libre.
Profundidad enterrada de dique. No se requiere debido a que la reconformación se
hent= 0,00 m hará a partir de los muros existentes. Se dejará un anclaje con base en los niveles de
patio.
Ht= 1,10 m Altura total del dique = hm + ez.
hliq= 1,10 m Altura del líquido.
bz= 2,50 m Ancho base.

CARACTERÍSTICAS DEL SUELO

gsuelofun= 18,00 kN/m3 Peso específico del suelo de fundación.


fsuelofun= 30,00 Ángulo de fricción interna del suelo de fundación.
gsuelodiq= 21,60 kN/m3 Peso específico del suelo que conforma el dique (Solo zahorra).
Ka= 0,33 Coeficiente activo de presión de tierras = 1-senf/1+senf.
Kp= 3,00 Coeficiente pasivo de presión de tierras = 1+senf/1-senf.
Ko= 0,50 Coeficiente de presión de tierras en reposo = 1-senf.
sadm= 50,00 kN/m2 Adoptada para arcillas de baja capacidad.
gagua= 10,00 kN/m3 Peso específico del agua.

ANÁLISIS DE CARGAS

E1
hliq/3

Cargas Muertas

Peso del muro calculado por metro de longitud.

Amuro= 1,93 m2 Área sección transversal del muro=Ht*(bcorona+bz)/2.


Wmuro= 41,58 kN/m Peso del muro.

Carga Viva (Se considera como viva el empuje lateral del líquido al producirse una contingencia)
E1= 4,03 kN/m Empuje lateral del líquido = 1/3*gagua*(hliq)2.
E2= 6,05 kN/m Empuje lateral del agua = 0.5*gagua*hliq2.

El dique se diseña en voladizo, se desprecia la condición de sismo debido a que los diques van continuos. Además, por ser Cartagena
una ciudad localizada en zona de amenaza sísmica baja.

Verificación de Estabilidad del Muro

Momentos Desestabilizantes

Carga (kN/m) H(m) Mo(kN*m/m)

Página 2 de 3
E1 4,03 0,37 1,48 Condición derrame lento.
E2 6,05 0,55 3,33 Condición derrame rápido con ola aumentando distribución de la
carga.

Mdes(kN*m)= 3,33 Se toma el mayor

Verificación de Estabilidad del Muro por volcamiento

Momentos Estabilizantes

Carga (kN/m) x(m) Mo(kN*m/m)


Wmuro 41,58 1,25 51,98

Mest(kN*m)= 51,98

F.S. =Mest./Mdes. = 15,62 Factor de seguridad a volcamiento = Smeo/Smdo.


OK 3.0 para suelos granulares.
2.0 para suelos cohesivos.

Verificación de Estabilidad del Muro por deslizamiento

Carga lateral
Carga (kN/m)
E1= 4,03
E2= 6,05

Reacción Horizontal por fricción


Factor de fricción= 0,50
Carga (kN/m)
RH= 20,79 Fuerza de fricción resistente.

F.S. =RH/E= 3,44 Factor de seguridad = Smeo/Smdo.


1.5 para suelos granulares.
2.0 para suelos cohesivos.
OK
Verificación de Esfuerzos bajo el muro
Wtotal
Mdes

smín
smáx

Mdes = 3,33 Suma de momentos con respecto al eje del muro.


SFv(kN)= 41,58 Suma cargas verticales.
e= 0,08 Excentricidad.
B/6= 0,42 entonces e fuera del tercio medio.

e(m)= 0,08 Excentricidad


Ldef= 1,00 Largo de diseño de muro (se revisa por metro de longitud).
Bdef= 2,50 Ancho definitivo de la zarpa

smín (kN/m2)=P/(B*L)*(1-6*e/B)= 13,44 Reacción mínima del terreno


smáx (kN/m2)=P/(B*L)*(1+6*e/B)= 19,83 Reacción máxima del terreno

sadm(kN/m2)= 50,00 Esfuerzo admisible.

OK smin(kN/m2), aprox = 0
OK smáx(kN/m2) < sadm

Página 3 de 3
